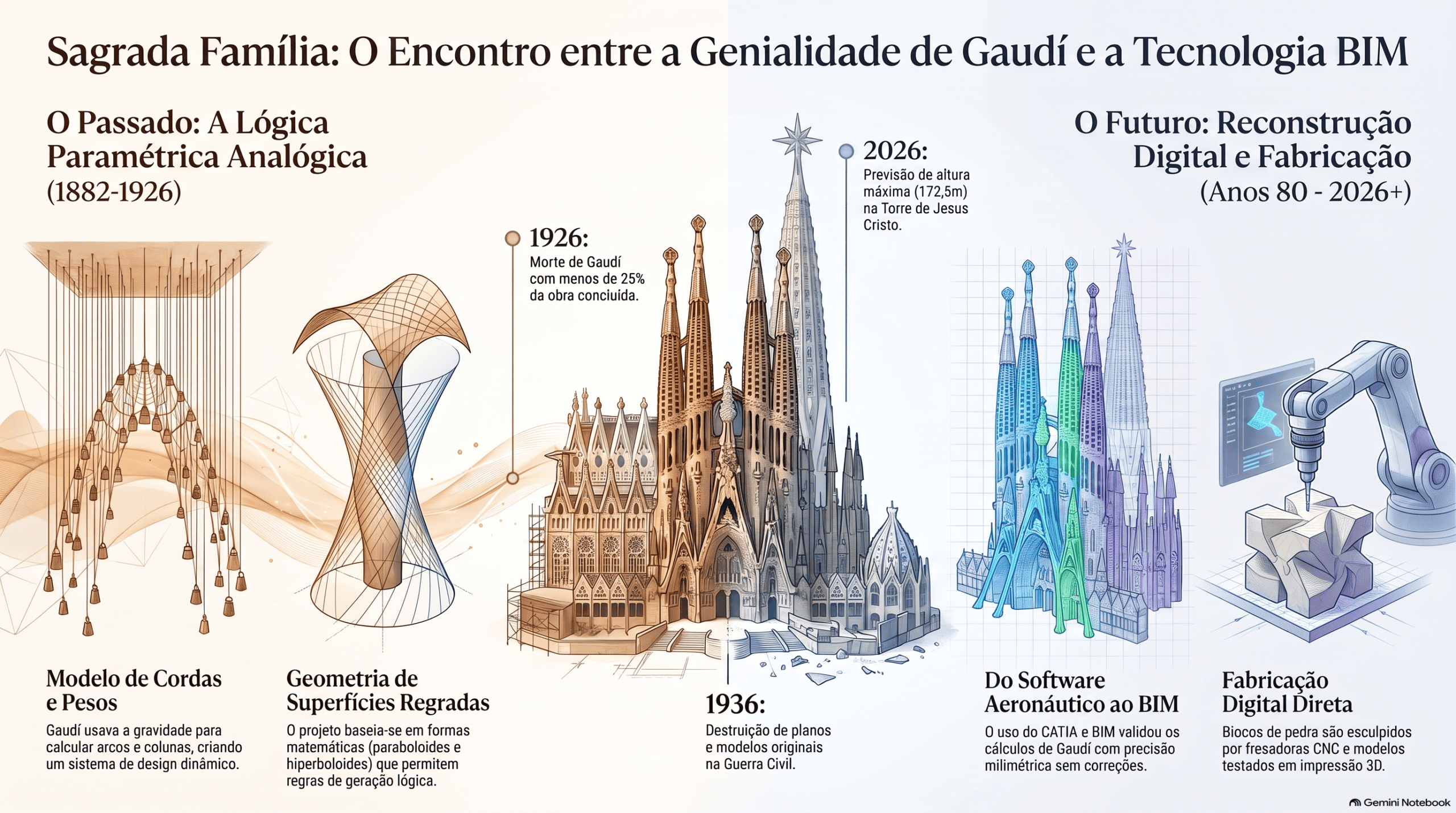

Evolução Tecnológica da Sagrada Família

Explore a linha do tempo da obra-prima de Antoni Gaudí e descubra como a transição dos antigos modelos de gesso para o uso do BIM, design paramétrico e impressão 3D acelerou drasticamente o processo de construção e o detalhamento das estruturas complexas.

Baixar Infográfico em Alta Resolução

Sagrada Família: como o BIM está terminando a obra inacabada de Gaudí

Em 1926, Antoni Gaudí morreu atropelado por um bonde em Barcelona sem ver mais do que uma fração da Sagrada Família erguida. Menos de um quarto do templo estava concluído, e boa parte da documentação que restava do projeto seria destruída dez anos depois, durante a Guerra Civil Espanhola. Ainda assim, quase um século e meio depois do início das obras, a basílica está prestes a ser finalizada, com a torre central de Jesus Cristo atingindo sua altura máxima em fevereiro de 2026. O que permitiu essa reconstrução não foi apenas a fé dos sucessores de Gaudí, mas um processo pioneiro de modelagem digital que, décadas antes de o termo BIM (Building Information Modeling) existir, já testava seus princípios fundamentais, ainda pouco comuns no vocabulário técnico do setor da época: geometria paramétrica, coordenação entre disciplinas e um modelo único como fonte de verdade para a obra.

A geometria de Gaudí: um sistema paramétrico antes do parametrismo

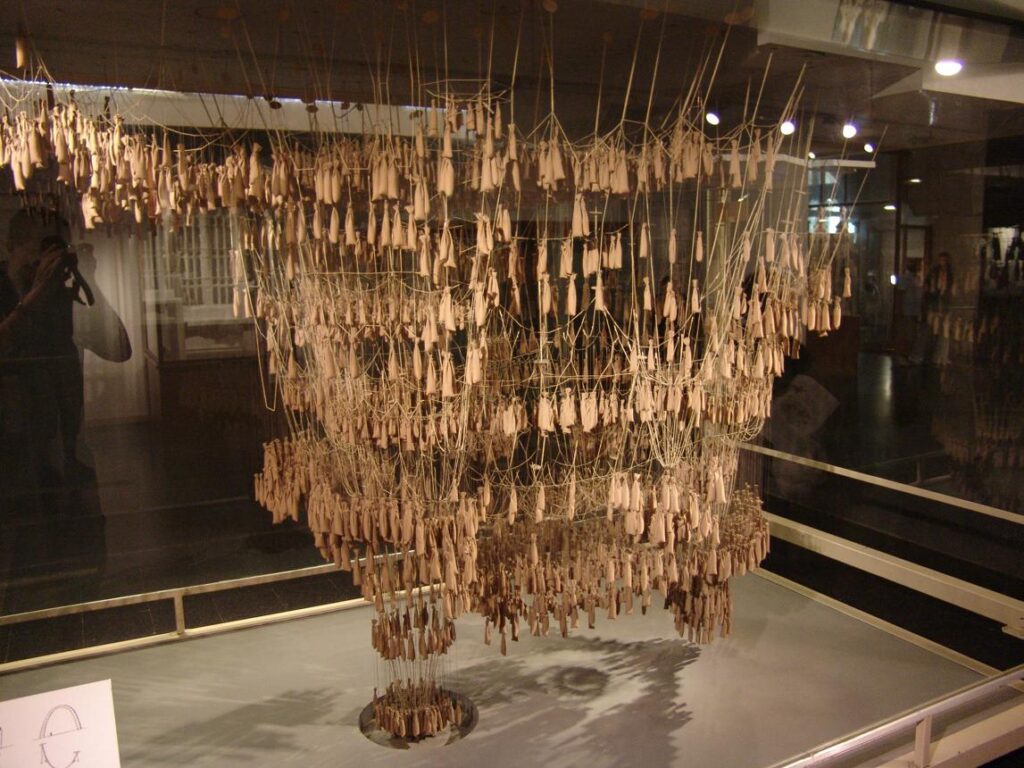

Gaudí não desenhava a Sagrada Família como um conjunto de plantas estáticas. Ele descrevia a geometria do edifício por meio de superfícies regradas (paraboloides hiperbólicos, hiperboloides e helicoides) que podiam ser descritas por equações e regras de geração, não por desenhos fixos. Esse raciocínio ficou registrado em seu método mais conhecido, o modelo de cordas e pesos (hanging chain model), usado para calcular por gravidade a forma ideal dos arcos e colunas inclinadas da cripta da Colônia Güell, técnica depois aplicada à própria Sagrada Família.

Pesquisas acadêmicas sobre o tema descrevem esse sistema como um antecessor direto do design paramétrico contemporâneo: ao definir relações entre parâmetros geométricos, estruturais e de carga em vez de formas fixas, Gaudí criou um método de projeto passível de ser reproduzido e ajustado por regras, exatamente o princípio que hoje sustenta ferramentas como Rhinoceros, Grasshopper e Revit. Quem quer se aprofundar nesse fluxo de trabalho pode conferir nossos cursos de Revit e ver na prática como a lógica paramétrica se aplica a projetos atuais.

A reconstrução digital depois da Guerra Civil

Com grande parte dos desenhos e modelos de gesso originais destruídos em 1936, os arquitetos que assumiram a obra nas décadas seguintes precisaram reconstruir a lógica geométrica de Gaudí a partir de fragmentos de modelos físicos, fotografias e da interpretação de suas regras de geração de superfície. O arquiteto Mark Burry, que ingressou no projeto nos anos 1980, recorreu a softwares paramétricos originalmente desenvolvidos para a indústria aeronáutica (entre eles o CATIA, da Dassault Systèmes) para verificar e estender a geometria do templo com precisão milimétrica.

O caso é hoje citado como um dos primeiros usos de modelagem paramétrica na arquitetura: os cálculos estruturais refeitos digitalmente nos anos 1990 confirmaram que o diagrama de forças originalmente produzido por Gaudí, décadas antes de qualquer simulação computacional, não precisava de correções. A experiência de Burry na Sagrada Família mais tarde influenciou o desenvolvimento de ferramentas paramétricas voltadas à arquitetura usadas por escritórios como o de Frank Gehry.

Do CATIA ao BIM: modelagem de informação para gestão da obra

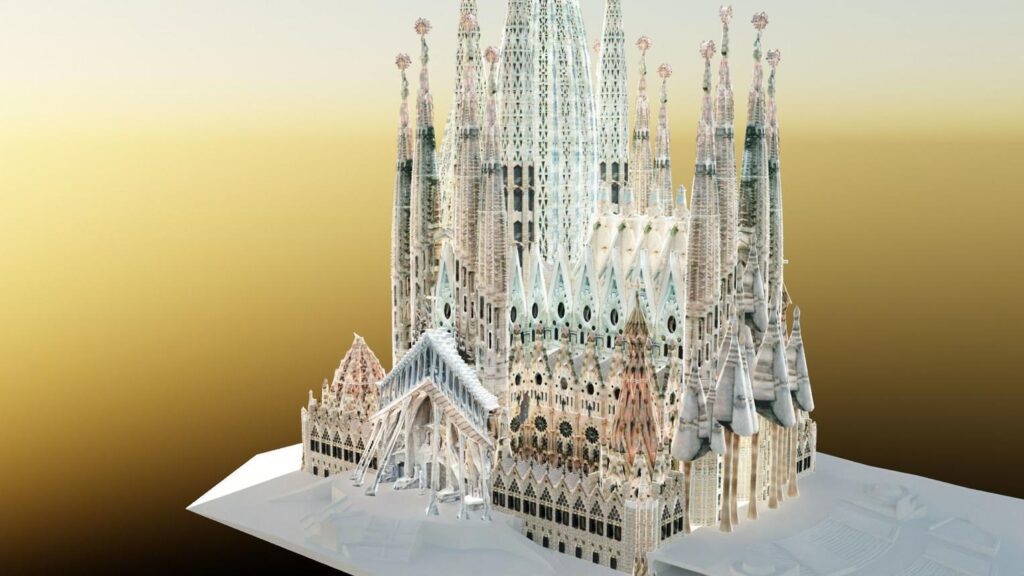

A transição de um modelo puramente geométrico para um fluxo próximo do que hoje se entende por BIM ocorreu à medida que a coordenação entre projetistas, engenheiros estruturais, canteiro de obras e fabricantes de pedra passou a depender de um modelo digital compartilhado, e não apenas de desenhos 2D derivados dele. Esse é justamente o princípio central por trás da ISO 19650, que trata a informação como um ativo a ser gerenciado ao longo de todo o ciclo de vida do empreendimento, com processos definidos de produção, verificação e compartilhamento entre partes interessadas, em vez de documentação isolada por disciplina. Para entender melhor essa lógica, vale revisitar os pilares do BIM e como tecnologia, processos e pessoas se conectam em qualquer projeto que dependa de um modelo único.

A interoperabilidade entre as ferramentas usadas pelas diferentes equipes também segue um desafio típico de projetos BIM multiplataforma. A adoção de formatos abertos como o IFC, padronizado pela ISO 16739-1, é o que hoje permite que modelos gerados em softwares distintos, de estruturas, fachadas ou modelagem paramétrica de superfícies complexas, sejam combinados sem perda de dados, algo que se tornou ainda mais relevante na Sagrada Família à medida que múltiplos escritórios e consultorias técnicas passaram a colaborar simultaneamente no mesmo modelo. É o mesmo desafio que leva muitos escritórios a buscar ferramentas dedicadas: dá para saber como validar seus modelos IFC antes de compartilhá-los entre disciplinas.

Fabricação digital: da pedra esculpida à impressão 3D

O uso de BIM na Sagrada Família não se limita ao projeto: ele se estende diretamente à fabricação. A partir da geometria validada no modelo digital, blocos de pedra são hoje esculpidos por fresadoras CNC controladas por essas mesmas informações, substituindo grande parte do trabalho manual de cantaria que dominava as primeiras décadas da obra. Modelos físicos em escala, historicamente centrais ao método de Gaudí, também passaram a ser produzidos por impressão 3D a partir dos arquivos digitais, permitindo testar variações geométricas antes de qualquer corte definitivo em pedra.

Essa cadeia (modelo paramétrico, verificação estrutural, extração de geometria para fabricação) é, na prática, um fluxo BIM completo aplicado a um contexto de restauro e obra de longuíssimo prazo, algo pouco comum mesmo em projetos contemporâneos de grande escala. Escritórios que trabalham com modelagem paramétrica de objetos e famílias personalizadas também podem baixar materiais gratuitos na Biblioteca BIM para acelerar esse tipo de processo em seus próprios projetos.

Marcos recentes: a Torre de Jesus Cristo e o horizonte de conclusão

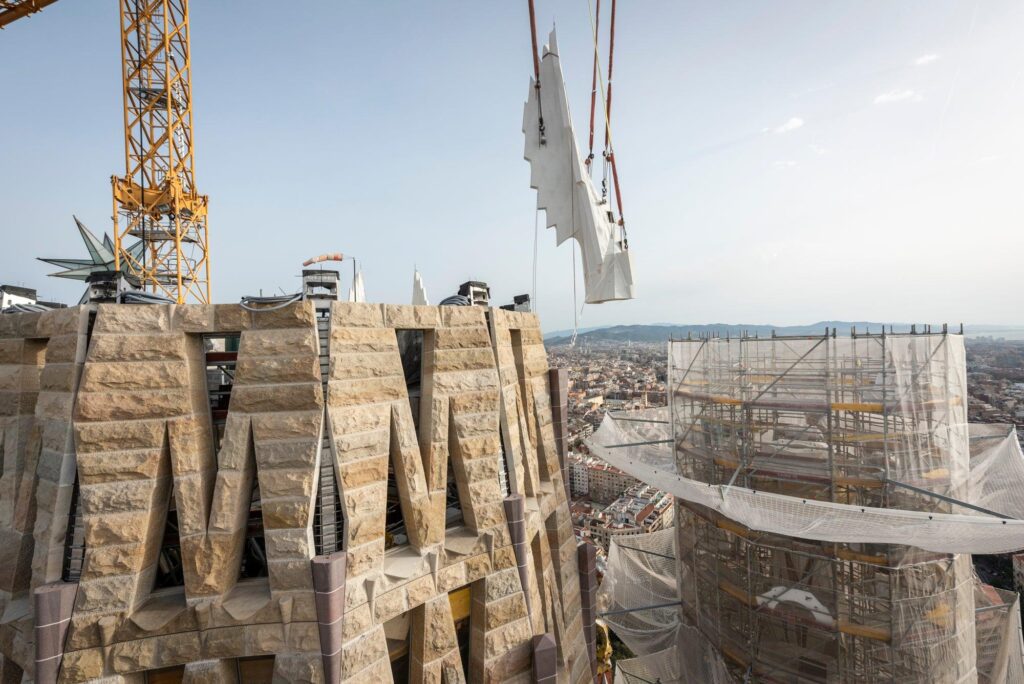

Em 20 de fevereiro de 2026, a Sagrada Família atingiu sua altura máxima de 172,5 metros com a instalação da cruz de quatro braços no topo da Torre de Jesus Cristo, tornando-se a igreja mais alta do mundo, superando a Ulm Minster, na Alemanha. O marco coincide com o centenário da morte de Gaudí e conclui a estrutura das seis torres restantes previstas em seu projeto original de dezoito torres, doze das quais já estavam finalizadas anteriormente.

A conclusão da estrutura principal, no entanto, não encerra a obra. Elementos decorativos, esculturas, vitrais e o acabamento final de fachadas seguem em desenvolvimento, com estimativas apontando para uma conclusão integral do complexo ao longo da década de 2030. Ainda assim, o marco de 2026 é tratado por especialistas como o fim simbólico de mais de um século de construção baseada em interpretação manual de desenhos parciais, e o início de uma fase final apoiada quase inteiramente em fluxos digitais de projeto e fabricação.

O que profissionais de BIM podem aprender com a Sagrada Família

Para arquitetos, engenheiros e coordenadores de compatibilização no Brasil, o caso da Sagrada Família funciona como um estudo extremo de problemas que aparecem, em escala menor, em qualquer projeto complexo:

Geometria não ortogonal exige modelagem paramétrica, não apenas desenho 3D

Formas orgânicas ou de dupla curvatura não podem ser descritas de forma confiável em desenhos estáticos. É a definição de parâmetros e regras de geração, e não a modelagem de superfícies isoladas, que garante consistência entre projeto e obra.

Interoperabilidade é infraestrutura crítica, não detalhe técnico

Quando várias equipes trabalham no mesmo modelo com ferramentas diferentes, formatos abertos e padronizados deixam de ser opcionais. É o mesmo princípio que sustenta a compatibilização de projetos em qualquer obra que envolva múltiplas disciplinas modeladas separadamente, algo que fica mais claro ao observar as etapas da implementação do BIM em um escritório ou construtora.

O modelo digital é também ferramenta de fabricação

Extrair geometria do modelo BIM diretamente para fresadoras CNC ou processos de fabricação digital reduz retrabalho e desvios entre o que foi projetado e o que é efetivamente construído, um princípio aplicável muito além de obras de restauro monumental. É também uma das vantagens do BIM em obras conduzidas por construtoras que já trabalham com modelos coordenados desde o projeto.

A Sagrada Família mostra, de forma pouco usual, o que acontece quando um processo de projeto nasce paramétrico antes mesmo de existir tecnologia para sustentá-lo, e é retomado décadas depois por ferramentas que finalmente conseguem acompanhar sua complexidade. Para quem trabalha com BIM no dia a dia, é um lembrete de que a metodologia não substitui a visão do projetista: ela dá a essa visão a precisão e a coordenação necessárias para sair do papel, mesmo quando isso leva mais de um século.
