O déficit habitacional brasileiro expõe uma limitação estrutural dos métodos construtivos tradicionais: eles simplesmente não entregam unidades no ritmo necessário. Sistemas industrializados a seco, como o wood frame e o light steel frame, surgem como resposta direta a esse gargalo, unindo alta capacidade de pré-fabricação, menor tempo de obra e redução expressiva de desperdício. Uma tese de doutorado defendida em 2025 na Unicamp reforça esse diagnóstico ao mostrar que boa parte da vantagem desses sistemas só se concretiza quando o projeto é pensado de forma integrada, com ferramentas de gerenciamento enxuto e modelagem digital operando lado a lado desde as fases iniciais. É exatamente nesse ponto que o BIM se torna decisivo.

O que diferencia wood frame e light steel frame na construção industrializada?

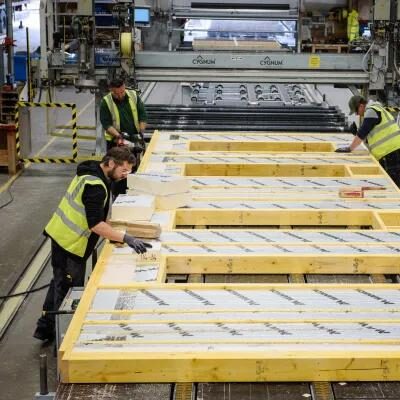

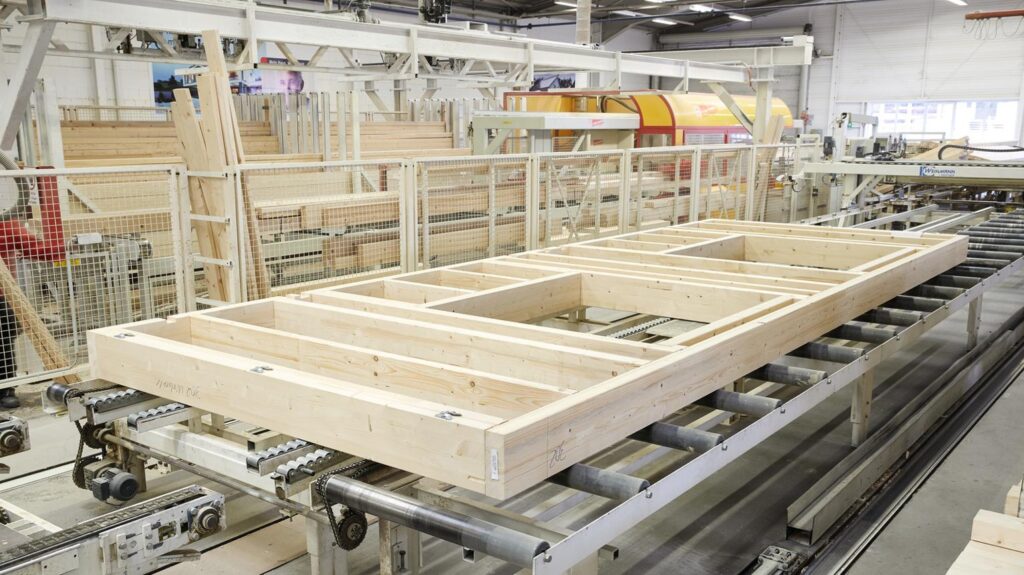

Ambos os sistemas se baseiam em componentes fabricados fora do canteiro, como painéis de parede, treliças de cobertura e cassetes de piso, montados em ambientes fabris controlados antes do transporte até a obra. Essa lógica de pré-fabricação responde a demandas cada vez mais presentes no setor: velocidade de construção, controle de qualidade, uso mais eficiente da mão de obra e sustentabilidade. Um efeito colateral relevante é a redução do desperdício de material, já que operações fora do canteiro permitem cortes mais precisos e menos perda em comparação à produção artesanal no local.

O desafio da integração entre projeto e produção

Historicamente, o projeto e a execução caminham como processos separados. As equipes de arquitetura, estrutura e instalações trabalham de forma pouco integrada, e as informações sobre como um componente será fabricado, transportado e montado raramente chegam de forma estruturada a quem projeta. Esse é um dos pontos que mais compromete o desempenho de obras industrializadas: sem um fluxo claro de informação entre projeto e produção, o ganho teórico de produtividade do wood frame e do light steel frame se perde em retrabalho e incompatibilidades.

A resposta a esse problema passa pelo conceito de Lean Design, que propõe sistematizar o fluxo de informações entre as atividades de suporte à produção já na fase de projeto. Na prática, isso significa projetar não apenas a geometria da edificação, mas também o processo de montagem dos seus componentes, uma abordagem conhecida como Design for Assembly, que se conecta diretamente às etapas da implementação do BIM em um projeto, da concepção ao canteiro.

Como o BIM acelera o design: do modelo 3D ao 4D e ao 5D

O BIM entra nesse cenário como o instrumento que viabiliza essa integração na prática. Diferente de um modelo 3D convencional, um modelo BIM carrega informações sobre como cada componente é fabricado, montado e em que sequência, o que obriga as equipes de projeto a pensar na execução ainda durante as fases de concepção e planejamento, entre as principais vantagens do BIM em obras de construtoras que já adotam a metodologia de ponta a ponta.

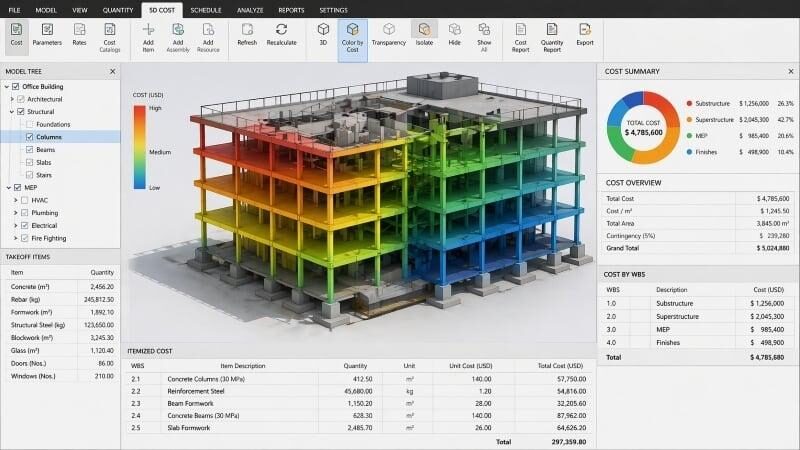

Um caso publicado em 2016 ilustra bem esse potencial: pesquisadores desenvolveram uma abordagem integrada baseada em BIM para programar o cronograma e estimar custos de um edifício residencial de três pavimentos em aço formado a frio, o mesmo princípio construtivo do light steel frame. O modelo básico em 3D foi combinado com ferramentas de gerenciamento de obra para gerar modelos 4D, de cronograma, e 5D, de custos, o que melhorou a comunicação entre todos os participantes do projeto e apoiou um planejamento mais eficaz das atividades em campo.
novatr

Modelagem de painéis estruturais no Revit: precisão que evita desperdício

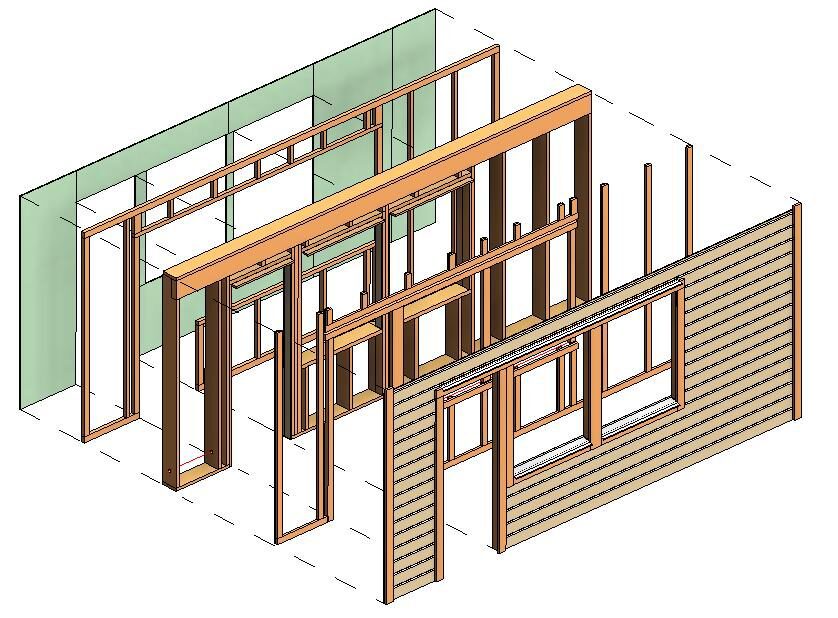

No nível da modelagem, o ganho de produtividade aparece em detalhes operacionais. Ao montar um modelo de wood frame ou light steel frame no Revit, é possível trabalhar com famílias paramétricas de junção de paredes e de painéis espaçados a cada 40 centímetros, que se ajustam automaticamente às dimensões de cada parede e inserem os montantes estruturais sem a necessi

dade de desenhar cada peça manualmente. Quem quer dominar esse fluxo de trabalho pode conferir nossos cursos de Revit e aplicar essas técnicas em projetos reais.

Depois de inseridas as camadas de fechamento, como placas de OSB, manta hidrófuga, placas cimentícias, basecoat e pintura, o modelo permite extrair automaticamente uma tabela de quantitativos de materiais. Esse recurso não é apenas uma conveniência: ele dá aos engenheiros uma base mais exata para orçar e para fazer pedidos aos fornecedores, reduzindo diretamente o desperdício de material, um dos principais indicadores de eficiência em construção industrializada.

BIM integrado ao Lean Construction: LOD, Last Planner e monitoramento em tempo real

O ganho de velocidade não vem apenas da modelagem geométrica. A combinação entre BIM e Lean Design Management reduz incertezas e melhora a comunicação já nas fases iniciais do projeto, especialmente quando se usa o conceito de Nível de Desenvolvimento, o LOD (consulte nosso glossário de termos da construção para esse e outros termos técnicos do setor), que mede a confiabilidade das informações associadas a cada objeto do modelo. Projetos que gerenciam o avanço do modelo por níveis de maturidade conseguem comunicar com mais clareza o estágio e as responsabilidades de cada etapa do design, o que torna o processo mais transparente e reduz o risco de retrabalho, sustentando inclusive o uso de metodologias como o Last Planner System.

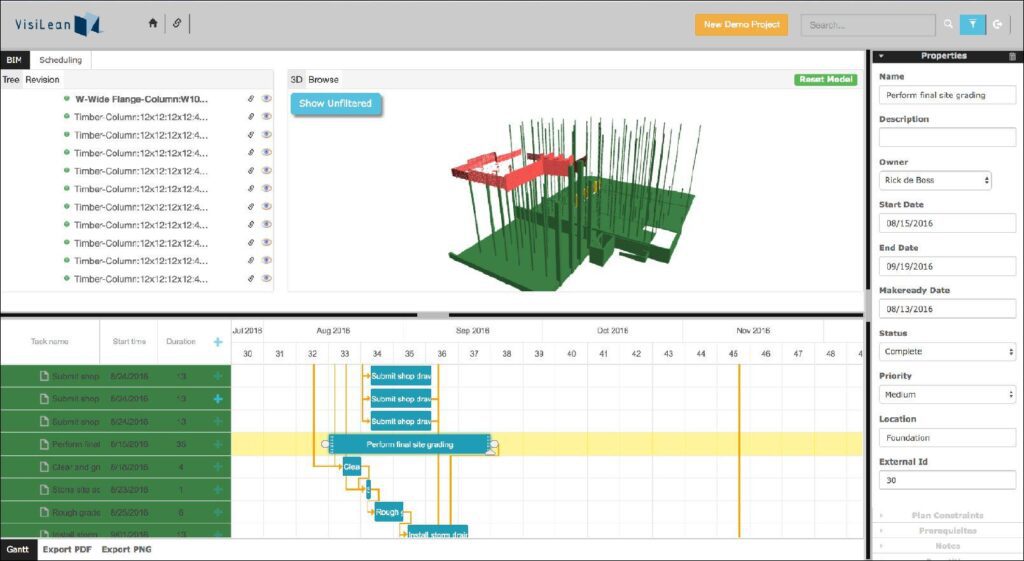

Esse tipo de integração já aparece em ferramentas de mercado, num espírito parecido ao de plataformas de colaboração na nuvem como o BIM 360. Um dashboard interativo baseado na web, desenvolvido para apoiar o gerenciamento de obras com métodos de Lean Construction, combina KPIs personalizados, tabelas, gráficos e um visualizador 3D em BIM para acompanhar progresso, produtividade e desempenho por localização da obra.

Testado durante a construção de uma escola em Nicósia, no Chipre, o painel reduziu em mais de 50% o tempo necessário para monitorar o fluxo de trabalho em comparação aos procedimentos convencionais, um resultado que reforça o quanto a visualização BIM em tempo real pode acelerar a tomada de decisão no canteiro.

Por que isso importa para o setor AEC brasileiro

Do ponto de vista normativo, o Brasil já conta com a ABNT NBR 16936:2023, que trata especificamente de edificações em light wood frame e ajuda a padronizar um mercado ainda em consolidação no país. Em paralelo, a adoção de práticas de gerenciamento de informação alinhadas à ISO 19650, referência internacional para o uso do BIM ao longo do ciclo de vida da edificação, dá suporte à interoperabilidade entre os modelos usados por projetistas, fabricantes de painéis e equipes de montagem, algo essencial quando um único modelo precisa orientar tanto o corte de perfis em fábrica quanto o sequenciamento de montagem no canteiro. Ferramentas de verificação de modelos IFC ajudam a garantir que essa troca de informação entre os agentes do projeto aconteça sem perda de dados.

Para o profissional de AEC, o recado é direto: dominar a modelagem BIM aplicada a sistemas industrializados deixou de ser um diferencial e passou a ser um requisito para captar os ganhos de produtividade, sustentabilidade e redução de desperdício que o wood frame e o light steel frame prometem no papel.

Conclusão

A pesquisa acadêmica recente confirma o que a prática já vinha sinalizando: o BIM não acelera a construção industrializada apenas por gerar um modelo 3D bonito. Ele acelera porque conecta projeto, fabricação e montagem em um único fluxo de informação, permitindo simular cronogramas em 4D, orçar com precisão em 5D, extrair quantitativos automáticos e monitorar a obra em tempo real. Para quem trabalha com wood frame e light steel frame, investir em capacitação nessas ferramentas é o caminho mais direto para transformar a promessa da industrialização em resultado medível na obra.

Quer aplicar o BIM em um projeto de construção industrializada na sua empresa? Fale com nossos especialistas e descubra como estruturar esse fluxo de trabalho do início ao fim.

Para receber novos artigos como este direto no seu e-mail, inscreva-se na newsletter da SPBIM.

Referências

KANAI, J. Modelo sistemático de gerenciamento baseado em lean construction por meio de aplicativo móvel para edificações industrializadas no sistema frame. Tese (Doutorado em Engenharia Civil), Faculdade de Engenharia Civil, Arquitetura e Urbanismo, Universidade Estadual de Campinas (UNICAMP), Campinas, 2025.

ABU-HAMD, M.; DINA, A. S.; MOHAMED, M. Application of 4D and 5D bim in cold-formed steel residential buildings. Canadian Society for Civil Engineering Annual Conference 2016: Resilient Infrastructure. Anais […]. Cairo University, Egito, Canadian Society for Civil Engineering, 2016.

RATAJCZAK, J. et al. Collaborative Tool for the Construction Site to Enhance Lean Project Delivery. 15th International Conference of Cooperative Design, Visualization, and Engineering (CDVE 2018). Anais […]. Hangzhou, China, Springer International Publishing, 2018.

NØKLEBYE, A. et al. Enabling lean design with management of model maturity. Proceedings of the 26th Annual Conference of the International Group for Lean Construction. Anais […]. Chennai, Índia, 2018.

GUNAWARDENA, T.; MENDIS, P. Prefabricated Building Systems, Design and Construction. Encyclopedia, v. 2, n. 1, p. 70-95, 2022.

ABNT NBR 16936:2023. Edificações em light wood frame. Associação Brasileira de Normas Técnicas, 2023.

ISO 19650-1:2018. Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM), Information management using building information modelling. International Organization for Standardization, 2018.
