O que é o Morph?
O Morph é uma ferramenta de modelagem livre do Archicad. Ele permite criar e editar elementos diretamente por meio de:
- Pontos/vértices
- Arestas
- Faces
- Planos
- Operações de extrusão, deslocamento, rotação etc.
A principal vantagem é que você consegue alterar a geometria de maneira muito mais livre do que em elementos BIM tradicionais.
É especialmente útil para:
- formas irregulares;
- elementos arquitetônicos personalizados;
- volumes conceituais;
- detalhes construtivos;
- peças que não se encaixam bem em uma família de elementos padrão;
- modelagem de objetos que precisam acompanhar uma geometria específica.
-
Criando um Morph

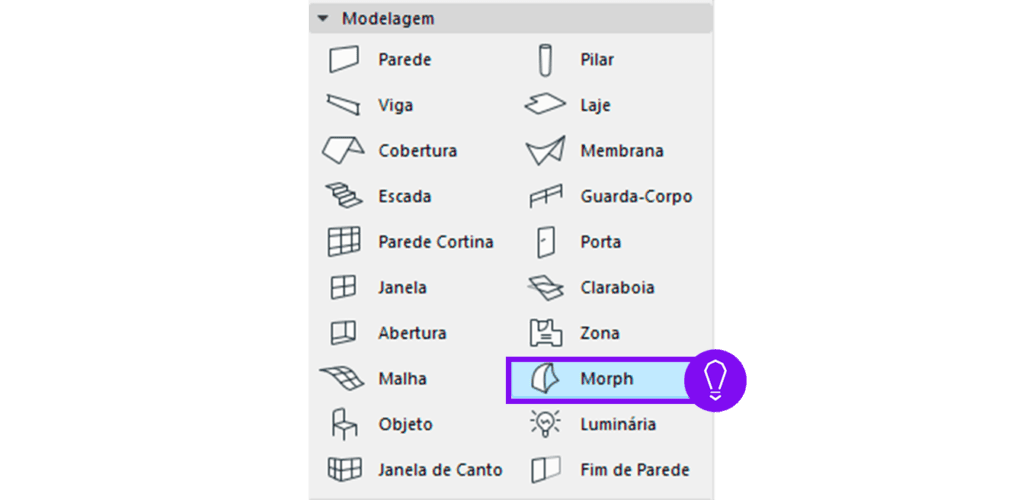

Na Toolbox, procure:
Design → Morph
Dependendo da configuração da interface, a ferramenta pode aparecer diretamente na Toolbox.
Existem algumas maneiras de criar um Morph.
Método 1 — Desenhando um perfil

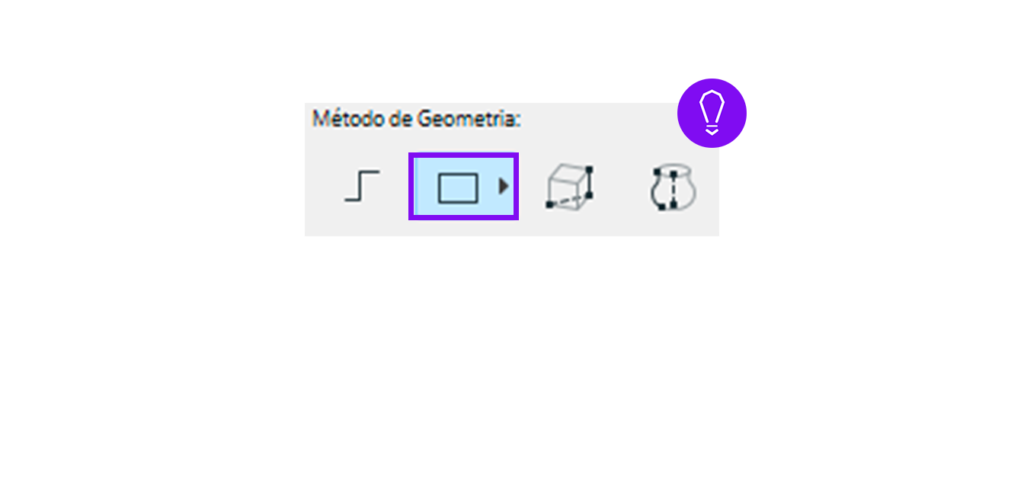

Selecione a ferramenta Morph e escolha uma geometria de criação, como um polígono.
Desenhe o contorno desejado em planta.
Por exemplo:
Ao finalizar o polígono, o Archicad cria uma face Morph.
Depois você pode selecionar essa face e transformá-la em um volume.
-
Criando um Morph 3D
Uma das maneiras mais interessantes de trabalhar é começar com uma forma simples e depois editar sua geometria.

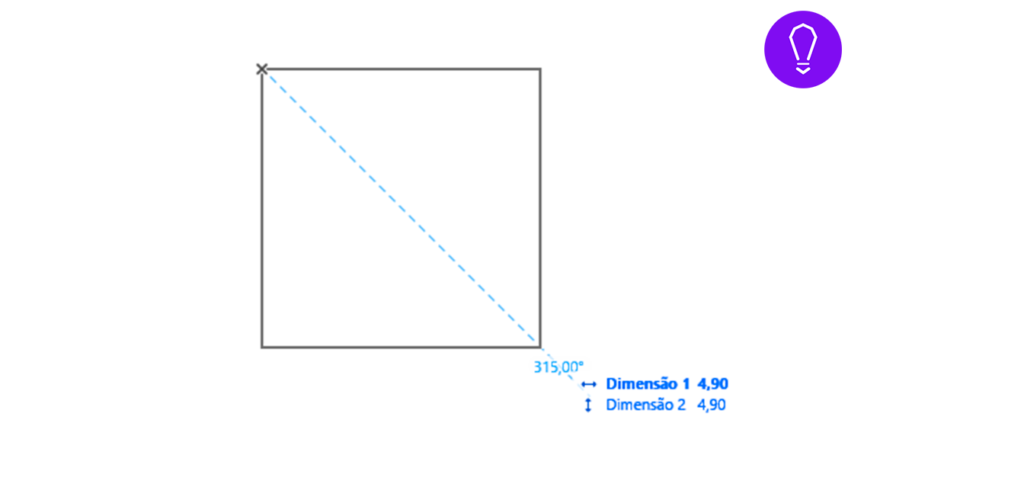

Por exemplo, crie um retângulo:

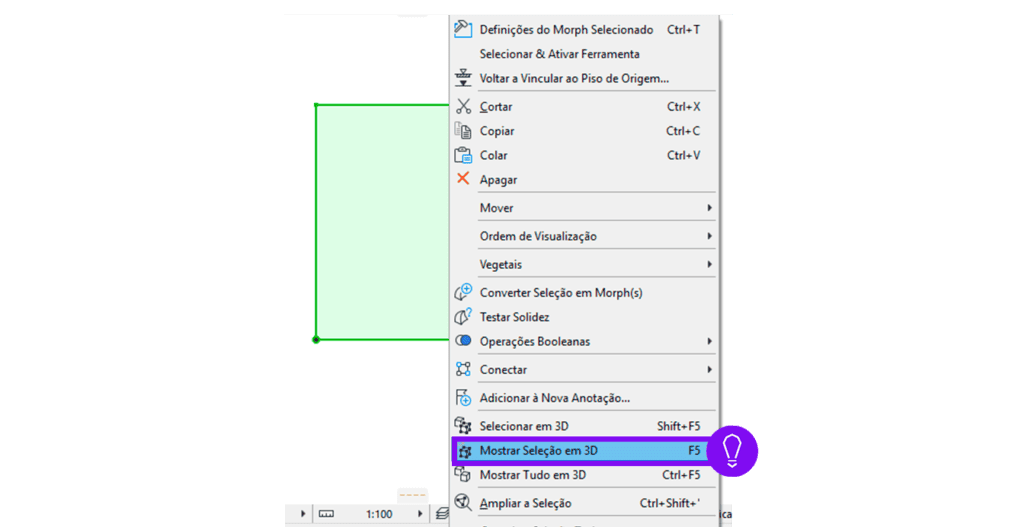

Depois, no 3D Window, selecione o Morph.
Você verá os pontos, arestas e faces disponíveis para edição.
A partir daí, é possível:

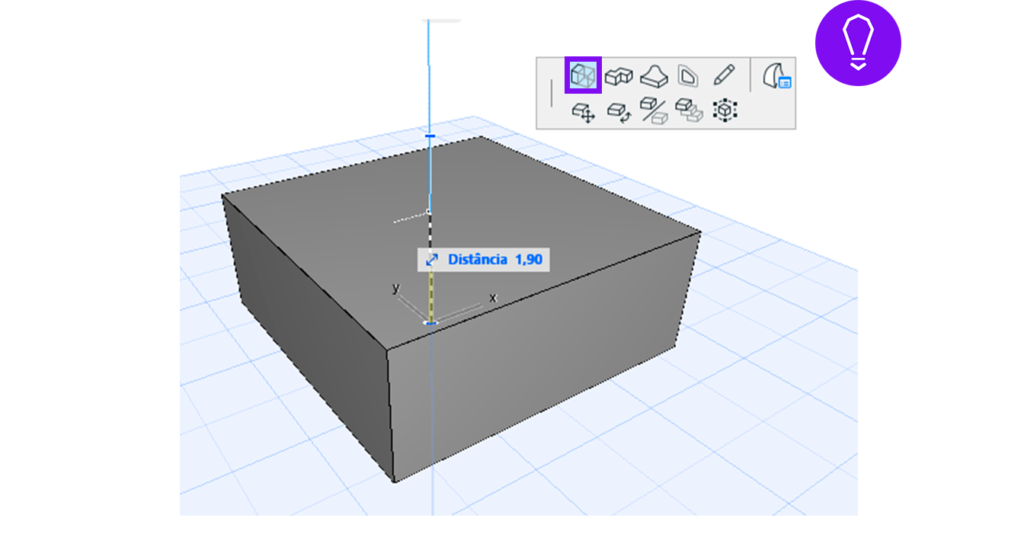

Selecionar uma face → puxar/extrudar → criar uma nova parte da geometria.
-
Editando os pontos
No 3D, selecione um vértice do Morph.
O Archicad apresenta o Pet Palette.
A partir dele você pode executar operações como:
- mover;
- elevar/rebaixar;
- Adicionar pontos;
- transformar a geometria;
- Fazer operações específicas sobre o vértice.
Você pode simplesmente pegar o vértice e deslocá-lo para criar uma forma personalizada.
-
Editando uma face
Essa é provavelmente a função mais importante do Morph.
Selecione uma face.

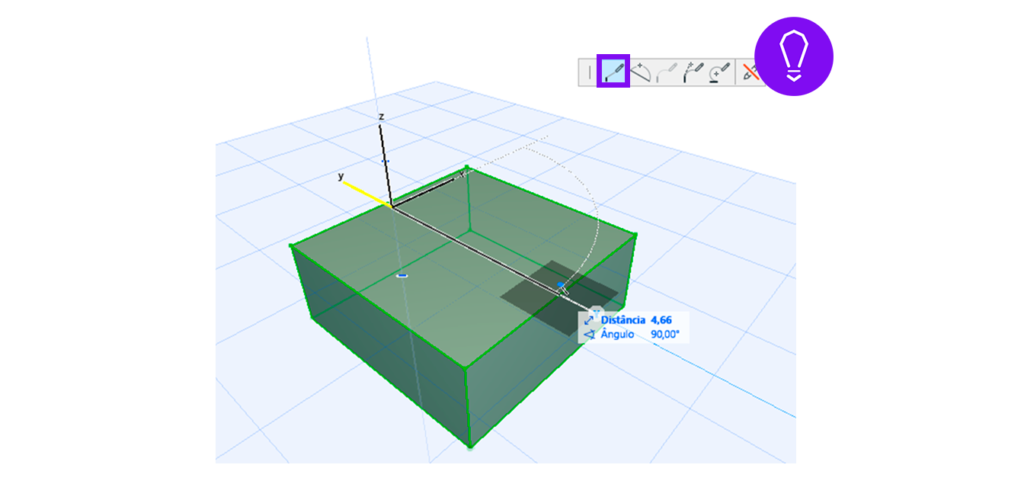

No Pet Palette, você pode usar a opção de TUBO.

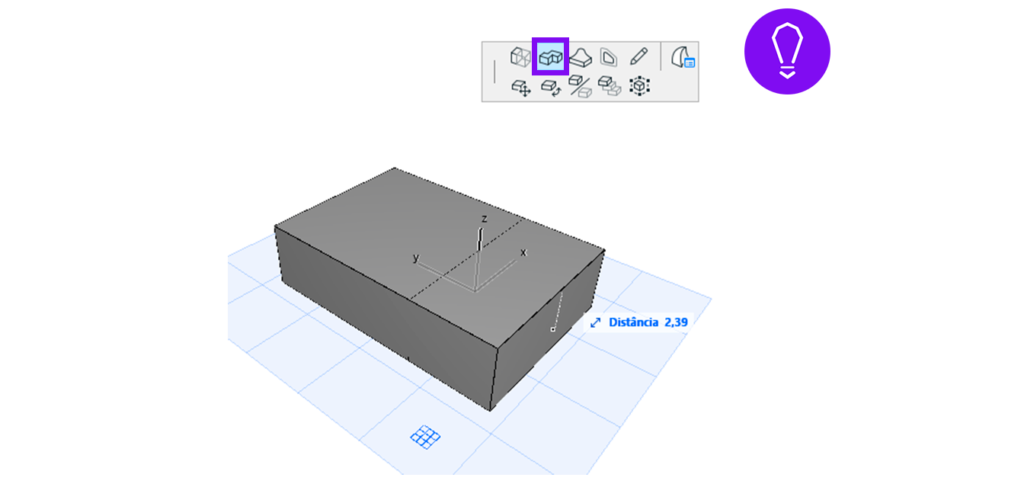

Selecione a face frontal e faça uma extrusão.
Isso permite criar formas rapidamente.

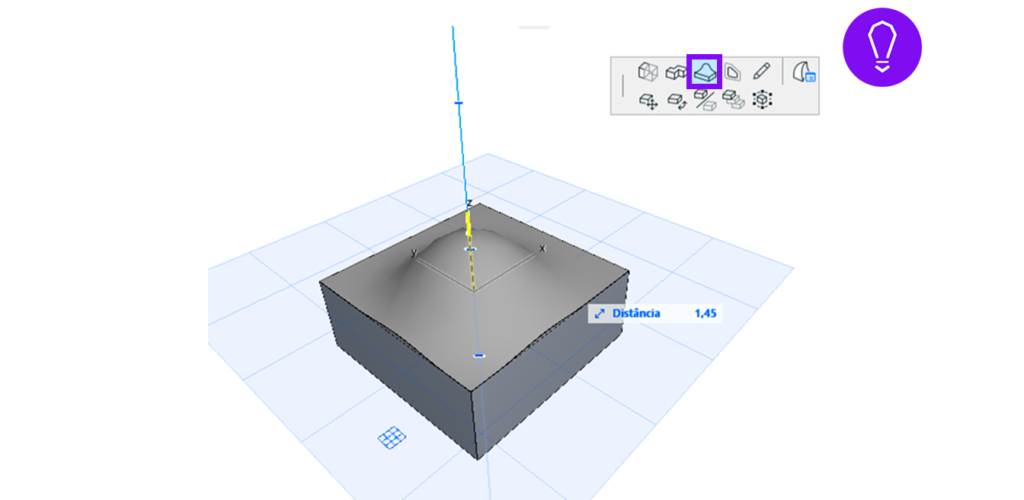

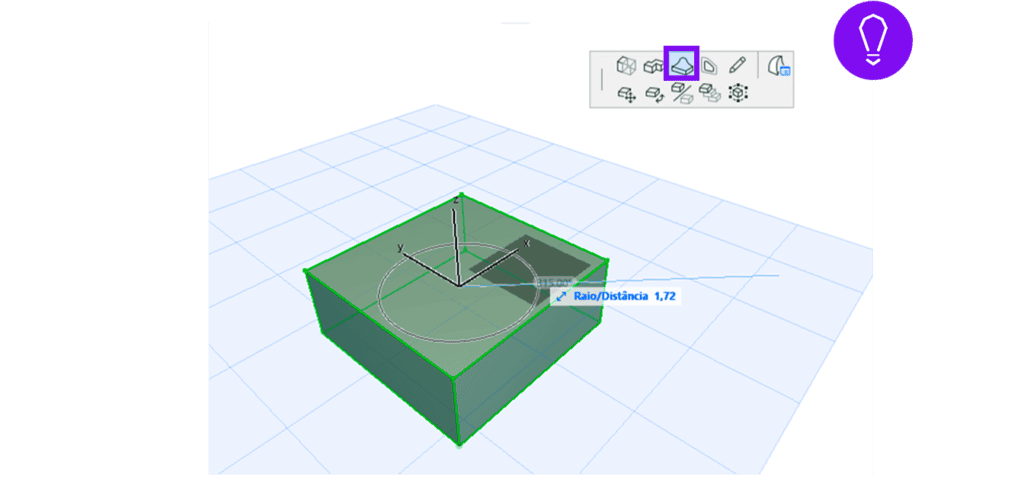

Já a opção BOJO permite criar distorções a partir de um raio determinado.

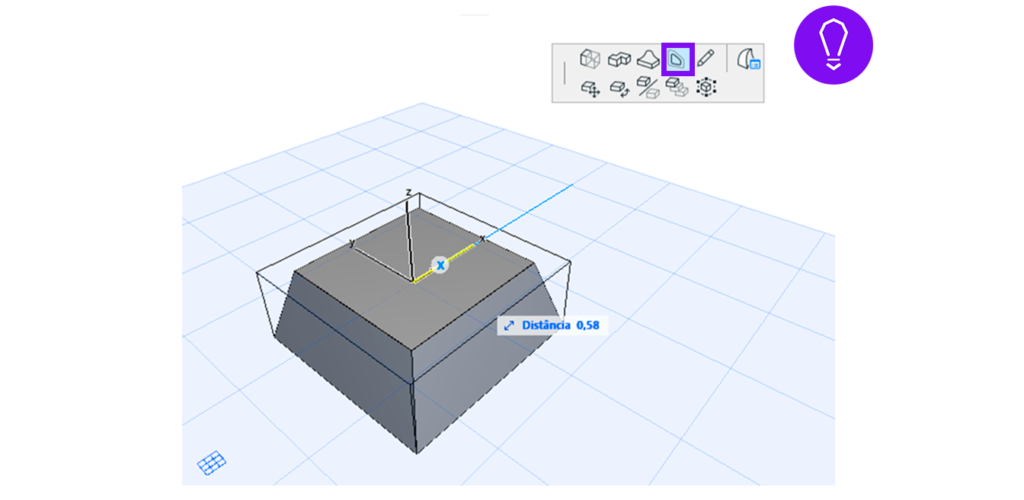

A opção AFASTAR TODAS AS BORDAS permite a edição de faces a partir de um offset, criando, por exemplo, formas trapezoidais.
-
Adicionando uma nova face
Você também pode adicionar geometria ao Morph.
Uma situação comum é precisar criar uma divisão em uma face existente.
Por exemplo:

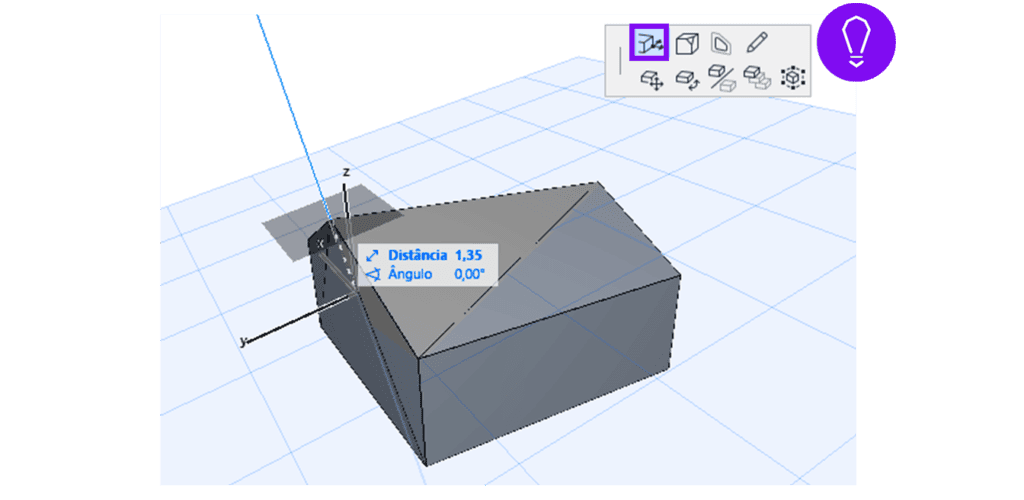

Você pode adicionar uma aresta para dividir a superfície:
Agora as duas partes podem ser editadas separadamente.

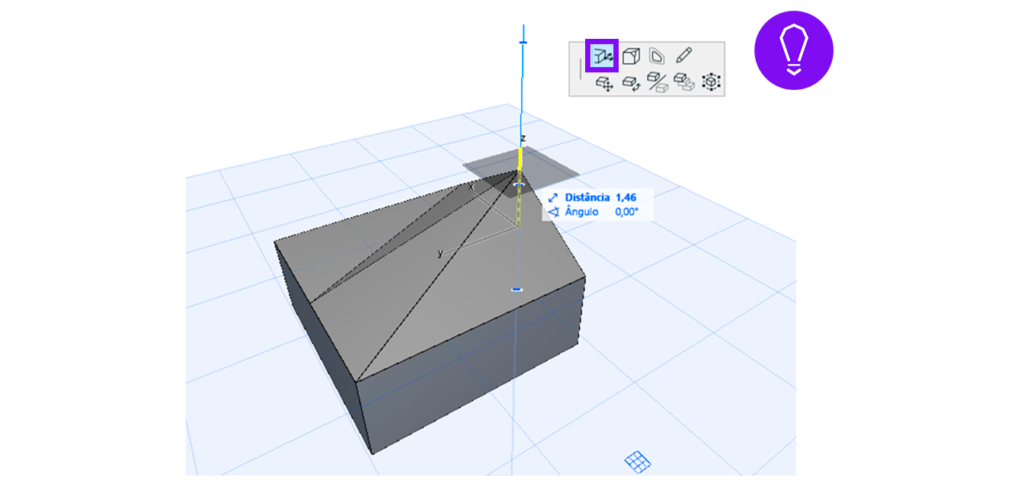

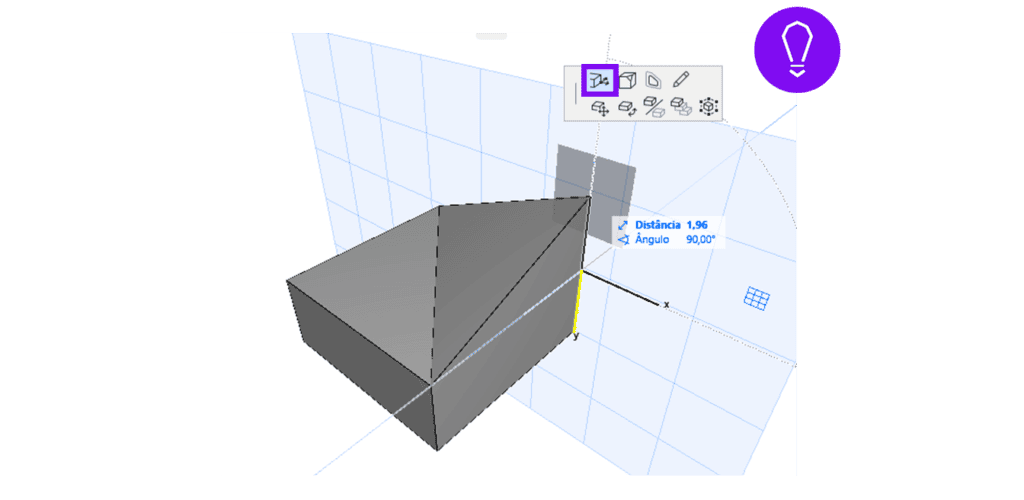

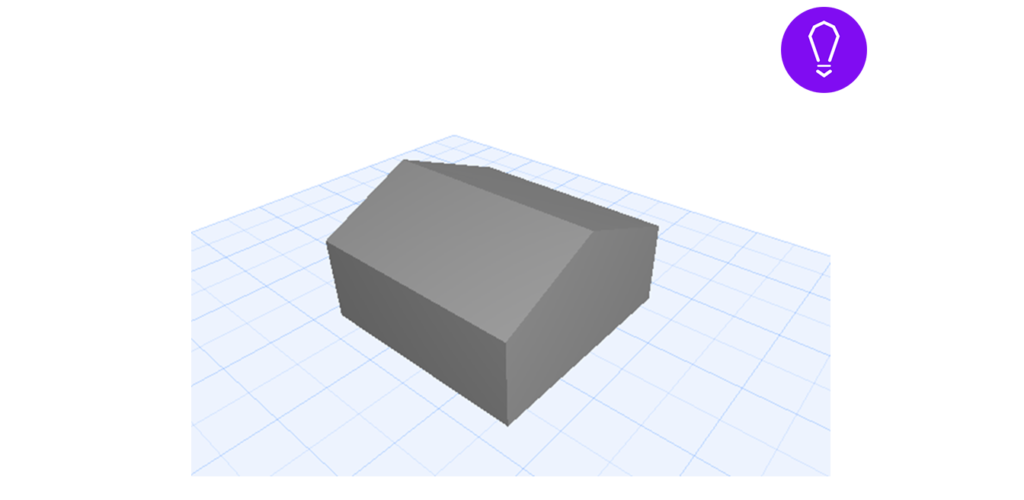

Isso é muito útil para criar inclinações

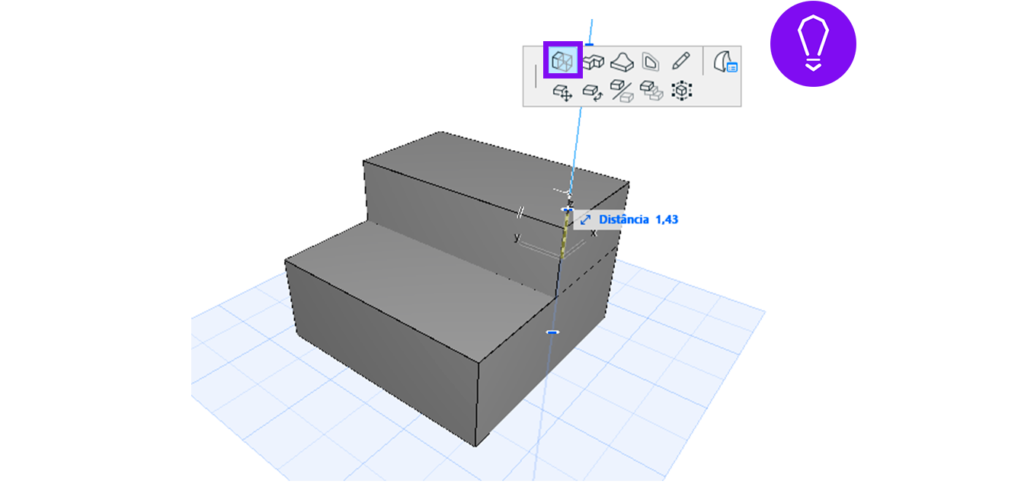

Também é possível criar extrusões independentes, possibilitando uma infinidade de volumetrias.
Essas são apenas algumas das possibilidades da ferramenta MORPH. Salve o post para consultar futuramente, ou acesse nosso site para saber mais sobre os cursos da SPBIM e aprender mais sobre essa e outras funções do Archicad.
