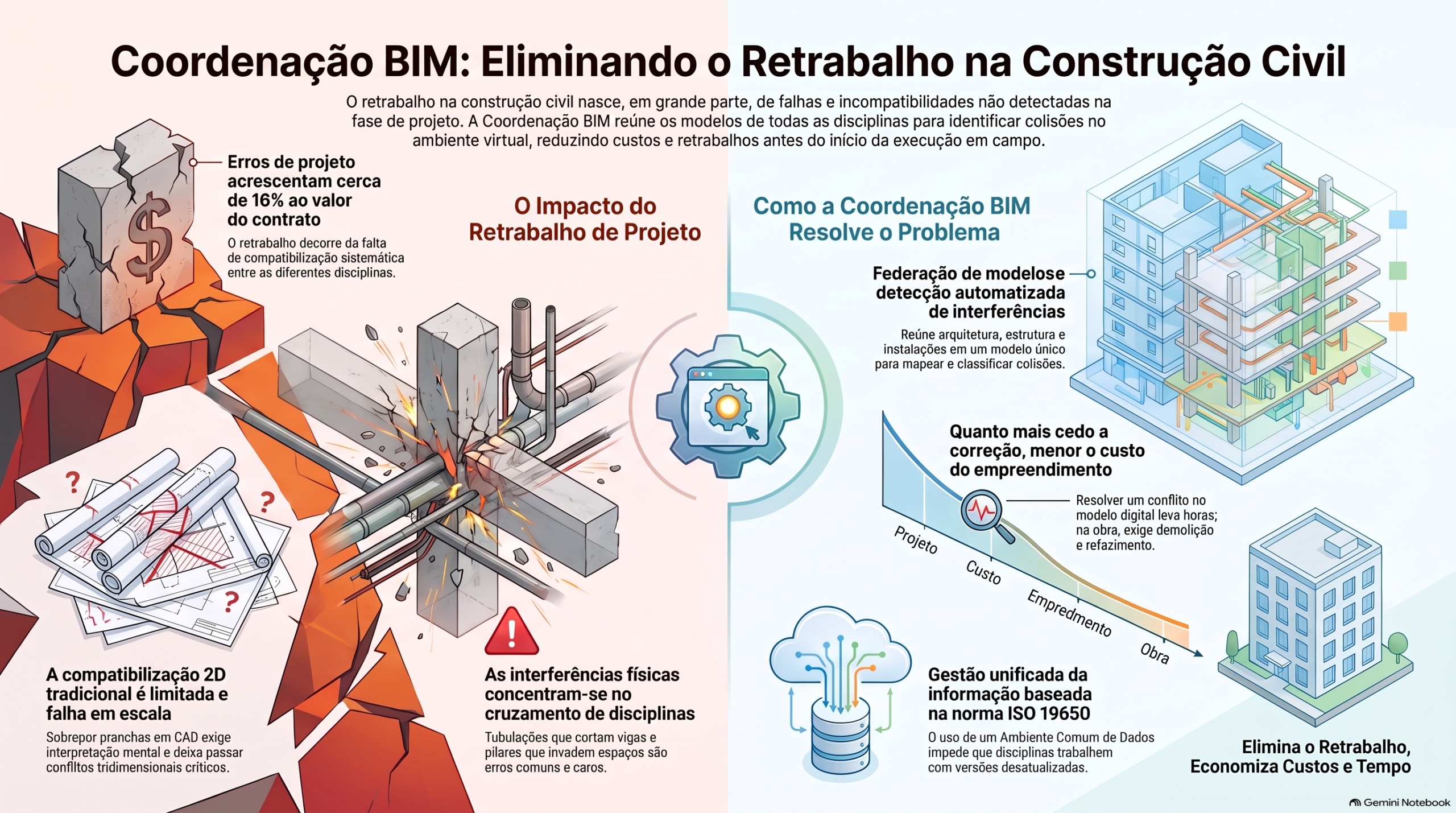

Infográfico

Coordenação BIM na Construção Civil

Entenda o papel fundamental da Coordenação BIM no sucesso dos projetos. Visualize como funciona o gerenciamento de modelos multidisciplinares, o fluxo de detecção de interferências (clash detection) e a integração entre as equipes para garantir uma execução impecável e sem surpresas no canteiro de obras.

Baixar Infográfico em Alta Resolução

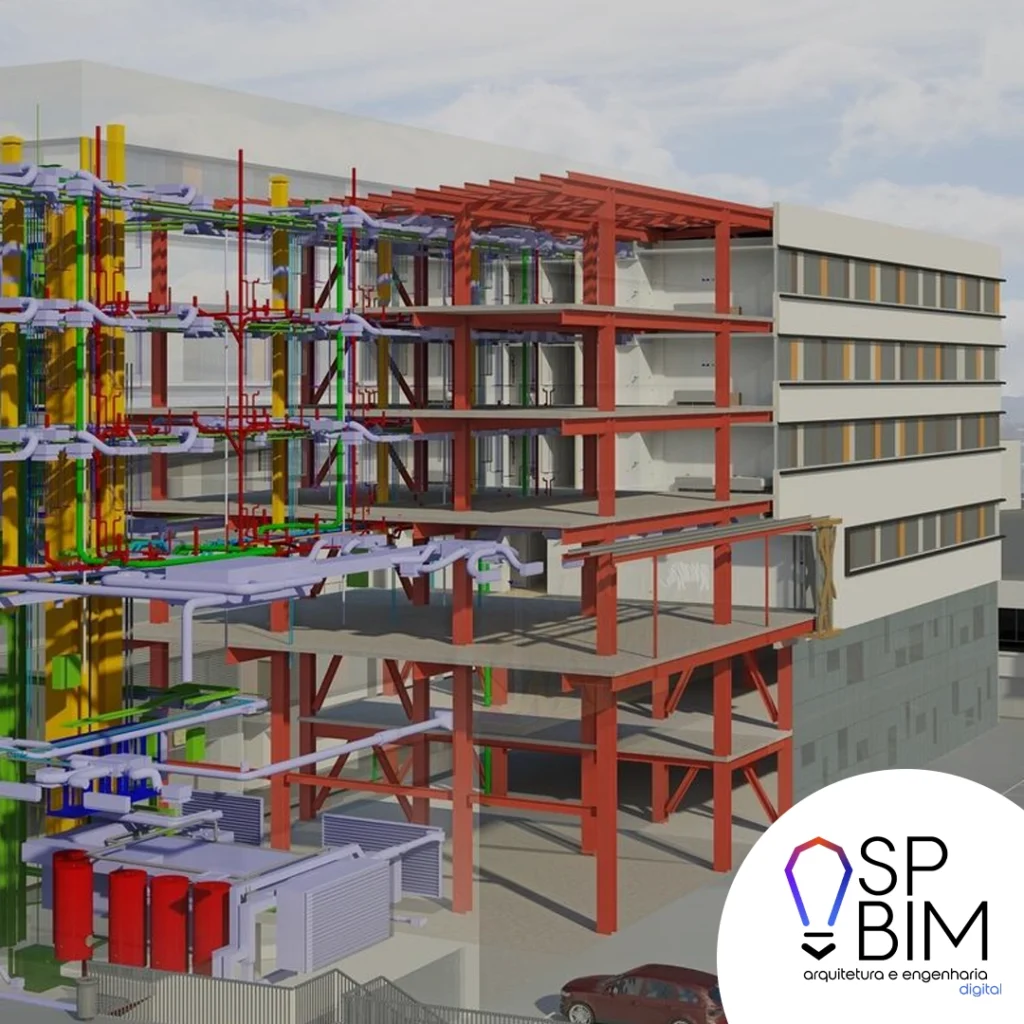

Retrabalho em Obra: Como a Coordenação BIM Elimina Erro

Toda obra tem um custo que não aparece na planilha de orçamento: o de fazer duas vezes o que deveria ter sido feito uma. Uma tubulação que atravessa uma viga, um shaft que não comporta as prumadas, um forro que fica mais baixo do que o projeto de arquitetura previa. Quando esses problemas surgem em campo, a equipe para, o projetista é acionado, o material já instalado é refeito e o cronograma sofre.

O ponto central é que quase nenhum desses erros nasce na obra. Eles nascem no projeto, no intervalo entre disciplinas que foram desenvolvidas em paralelo e nunca foram verificadas em conjunto de forma sistemática. Neste artigo, explicamos de onde vem o retrabalho, como a Coordenação BIM atua para eliminá-lo antes da execução e o que a pesquisa acadêmica e as normas internacionais dizem sobre isso.

O que é retrabalho em obra e por que ele começa no projeto

Retrabalho é qualquer atividade que precisa ser refeita, corrigida ou desfeita porque não foi executada corretamente na primeira vez. Na prática, ele aparece como demolição de elementos recém-construídos, substituição de materiais, horas extras para recuperar prazo e, em muitos casos, disputas contratuais sobre quem deve arcar com o custo.

As causas mais frequentes têm um padrão reconhecível: projetos desatualizados ou divergentes entre disciplinas, comunicação fragmentada entre os projetistas, falta de padronização quando há vários escritórios envolvidos e alterações tardias que não são propagadas para todos os modelos e pranchas. Em construtoras que já adotam o BIM, a diferença aparece justamente na capacidade de enxergar esses conflitos antes de a equipe de campo chegar a eles.

Onde os erros entre disciplinas costumam aparecer

Embora cada empreendimento tenha suas particularidades, as incompatibilidades se concentram em alguns pontos de contato entre as disciplinas.

Arquitetura e estrutura

Pilares que invadem vagas de garagem ou ambientes, vigas que reduzem o pé-direito previsto, aberturas de laje que não coincidem com a posição de escadas e shafts. São erros simples de descrever, mas caros de corrigir quando a estrutura já foi concretada.

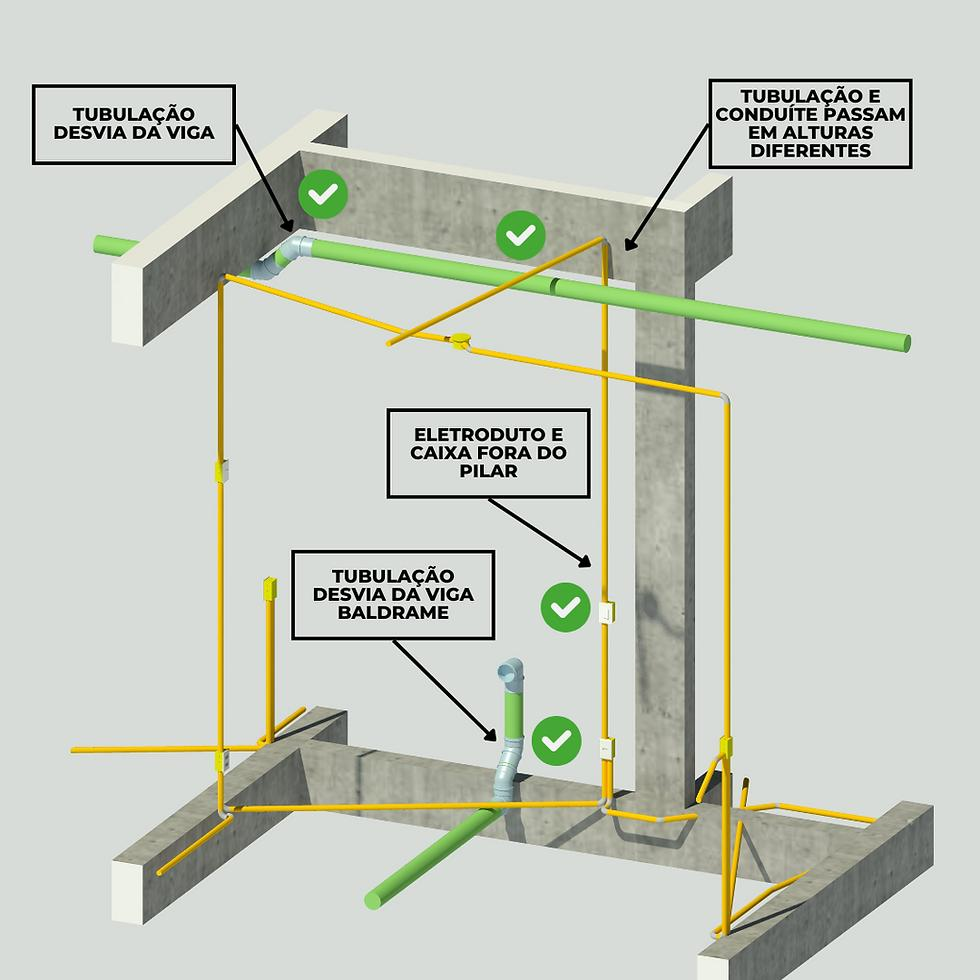

Estrutura e instalações

Tubulações hidráulicas, eletrodutos e dutos de ar-condicionado que cruzam vigas e lajes sem passagens previstas. Em obra, isso costuma resultar em furos improvisados, que podem comprometer o desempenho estrutural e exigem análise do calculista.

Instalações entre si

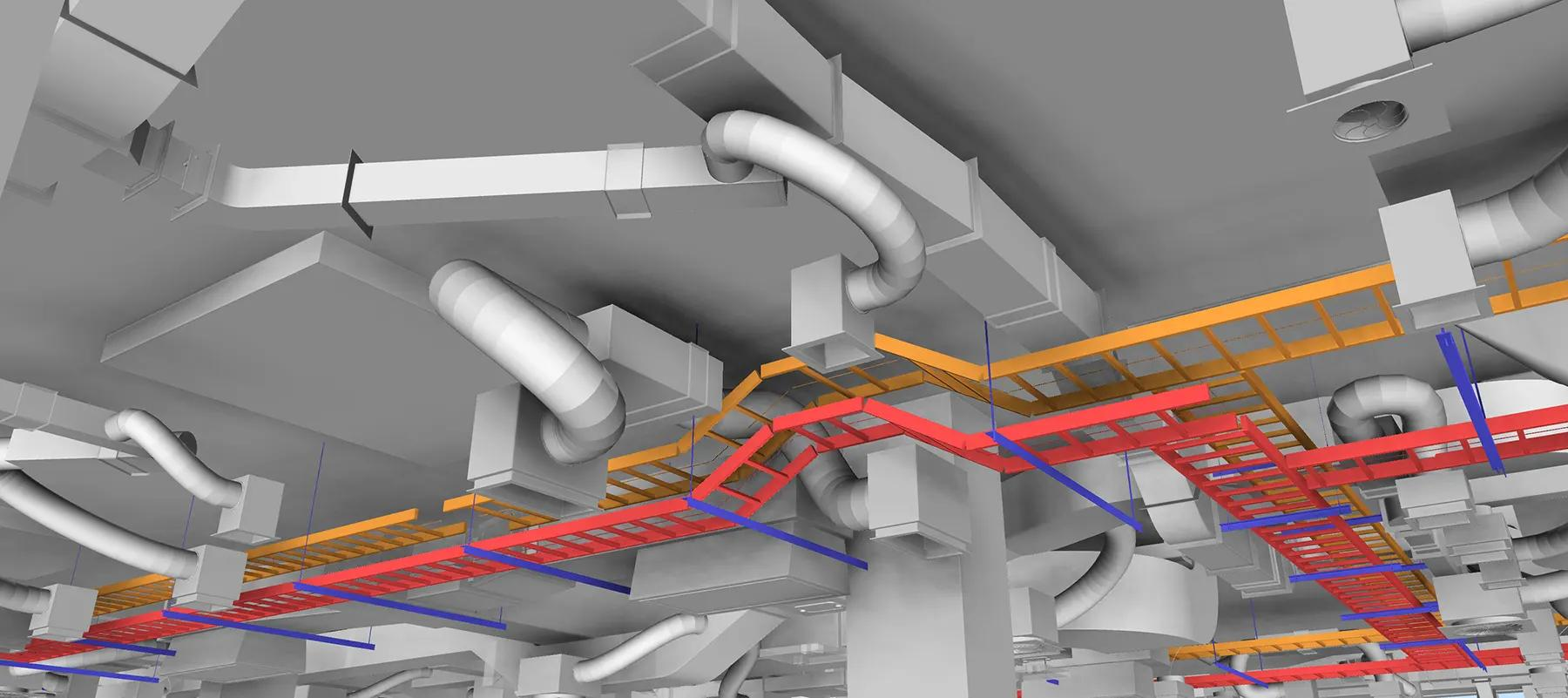

Elétrica, hidráulica, climatização, combate a incêndio e gases disputam o mesmo espaço acima do forro e nos shafts. Quanto mais complexa a edificação, maior o problema. Em edifícios de saúde, por exemplo, a densidade de sistemas é tão alta que a coordenação deixa de ser opcional, como discutimos em BIM aplicado a hospitais.

Versões divergentes de projeto

Nem todo erro é uma colisão física. Muitas vezes o problema é que a arquitetura revisou a planta, a estrutura ainda trabalha com a versão anterior e as instalações com uma terceira. Sem controle de revisões, cada disciplina projeta sobre uma base diferente.

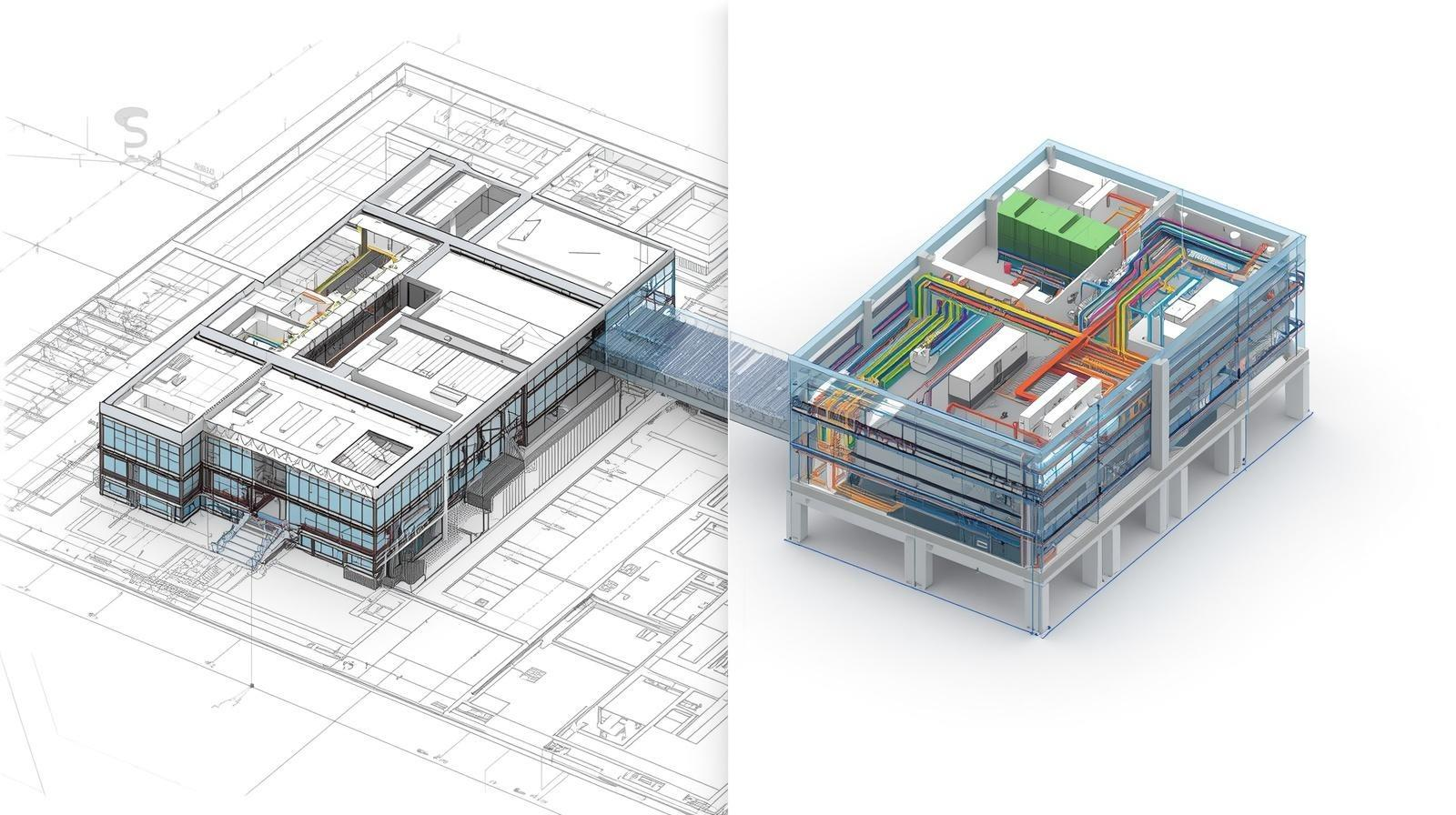

Por que a compatibilização em 2D não basta

A compatibilização tradicional sobrepõe pranchas em CAD e depende do olhar atento de quem revisa. O método tem limites claros. Ele exige que o profissional imagine mentalmente a terceira dimensão, não escala para projetos grandes e deixa passar conflitos que só ficam evidentes em corte ou em perspectiva.

No BIM, cada disciplina é desenvolvida em um modelo com geometria e informações associadas. Ao reunir esses modelos, é possível verificar a relação espacial entre todos os elementos de forma automatizada e repetível. Essa mudança de método é um dos pilares do BIM: tecnologia, processo e pessoas trabalhando sobre informação estruturada.

Como a Coordenação BIM funciona na prática

Coordenar em BIM não é apenas rodar um teste de colisão. É um processo contínuo, com etapas bem definidas.

1. Federação dos modelos

Os modelos de arquitetura, estrutura e instalações são reunidos em um modelo federado, que funciona como uma visão consolidada do empreendimento. Cada disciplina continua sendo desenvolvida em seu próprio arquivo, e a federação permite analisar o conjunto sem misturar responsabilidades. Para isso, é essencial que os modelos compartilhem o mesmo ponto de origem, sistema de coordenadas e nível de desenvolvimento esperado.

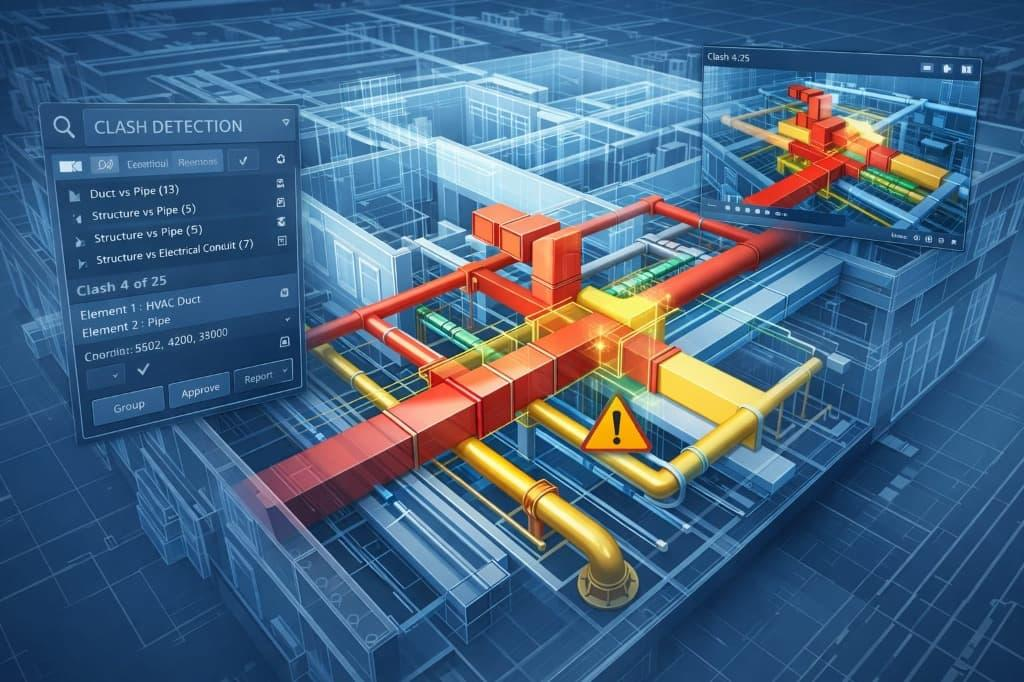

2. Detecção e classificação de interferências

Com o modelo federado, ferramentas como o Navisworks identificam as interferências entre elementos. Aqui mora uma diferença importante entre quem apenas detecta e quem de fato coordena: um teste de colisão pode gerar centenas ou milhares de ocorrências, e a maior parte delas não tem a mesma relevância. A coordenação classifica as interferências por tipo, disciplina e criticidade, elimina duplicidades e prioriza o que realmente impacta a obra. Quem quer dominar essa etapa pode conhecer a grade completa de cursos da SPBIM.

3. Auditoria técnica dos modelos

Antes de coordenar, é preciso saber se os modelos são confiáveis. A auditoria técnica verifica se os elementos estão classificados corretamente, se as informações obrigatórias estão preenchidas e se o modelo segue o padrão acordado. Em fluxos openBIM, a verificação de arquivos IFC ajuda a garantir a interoperabilidade, algo que o SimpleBIM faz com agilidade.

4. Gestão de revisões e rastreabilidade

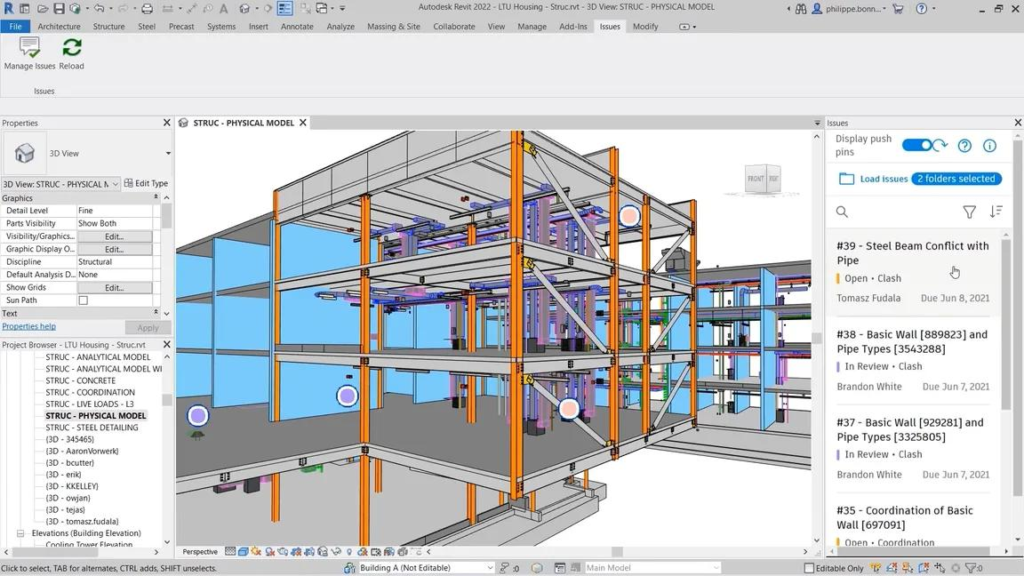

Cada interferência identificada vira uma pendência com responsável, prazo e status. A resolução é registrada, a nova versão do modelo é conferida e o ciclo se repete até que os conflitos críticos estejam sanados. Uma plataforma de colaboração em nuvem, como a descrita em o que é o BIM 360, centraliza esse fluxo e evita que as decisões se percam em e-mails e mensagens.

5. Padronização e plano de execução

Coordenação eficiente depende de regras claras antes do primeiro modelo: quem modela o quê, com que nível de detalhe, em que software e em que prazo. Esse alinhamento costuma ser formalizado em um plano de execução BIM e faz parte das etapas da implementação do BIM em um projeto. A padronização de famílias e objetos também reduz divergências entre projetistas, como mostra o artigo sobre biblioteca personalizada.

O que a pesquisa acadêmica mostra

A relação entre BIM, coordenação e redução de retrabalho tem sustentação na literatura. Wong, Zhou e Chan (2018) investigaram o papel do BIM na redução de erros de projeto a partir da opinião de 120 especialistas em BIM e construção na China. O estudo recupera que o retrabalho decorrente de erros de projeto pode acrescentar cerca de 16% ao valor original do contrato, e conclui que a detecção de interferências e a coordenação de projetos foram os dois indicadores mais bem avaliados entre os sete fatores identificados para reduzir esses erros.

Esse resultado reforça um ponto prático: o benefício não vem do software em si, mas do uso do modelo para coordenar. Love et al. (2011) discutem a redução de erros de projeto com o uso eficaz do BIM e apontam que o potencial da tecnologia depende de como a equipe e a organização a utilizam, e não apenas de sua adoção.

O que as normas internacionais estabelecem

A série ISO 19650 trata da gestão da informação em todo o ciclo de vida de ativos construídos. A ISO 19650-1 estabelece conceitos e princípios, entre eles o uso de um ambiente comum de dados, no qual a informação passa por estados definidos de trabalho, compartilhamento e publicação. Esse controle é o que impede que cada disciplina projete sobre uma versão diferente.

Já a ISO 19650-2 trata da fase de entrega e orienta a equipe responsável a planejar como a informação será produzida e integrada, incluindo a definição de uma estratégia de federação dos modelos. Em outras palavras, a norma formaliza o que a Coordenação BIM faz na prática: decidir antecipadamente como os modelos de diferentes equipes serão reunidos e verificados. Para a troca de dados entre softwares, a ISO 16739-1 define o esquema IFC, que permite compartilhar informações de modelos sem depender de um único fabricante.

Quanto antes, mais barato

O custo de corrigir um problema cresce a cada fase do empreendimento. Resolver uma interferência no modelo exige algumas horas de um projetista. Resolvê-la em campo, depois de a laje concretada ou a tubulação instalada, envolve demolição, material, mão de obra e atraso. Por isso, a Coordenação BIM rende mais quando entra durante o desenvolvimento dos projetos, e não depois que eles já foram entregues.

Isso vale para qualquer porte e tipo de obra, inclusive para obras públicas, em que aditivos por falhas de projeto são um problema recorrente e a transparência na documentação é essencial.

Checklist para reduzir retrabalho com Coordenação BIM

• Definir antes do início do projeto o responsável pela coordenação e o fluxo de trabalho entre as disciplinas.
• Padronizar origem, coordenadas, níveis, nomenclatura e nível de desenvolvimento dos modelos.
• Auditar a qualidade de cada modelo antes de federá-lo.
• Realizar rodadas de verificação em intervalos regulares, e não apenas na entrega final.
• Classificar e priorizar as interferências por criticidade, evitando listas intermináveis sem decisão.
• Registrar cada pendência com responsável, prazo e status, e conferir a correção na versão seguinte do modelo.
• Manter um repositório único de informações, com controle de versões.
• Levar o modelo coordenado para o canteiro, em vez de usá-lo apenas como entregável de projeto.

Erros comuns na Coordenação BIM

• Usar o BIM apenas para visualização. O modelo bonito não coordena nada se ninguém o verifica.
• Coordenar tarde demais. Quando a obra já começou, o espaço para soluções baratas praticamente acabou.
• Não definir responsáveis. Sem dono para cada interferência, a lista só cresce.
• Ignorar a qualidade dos modelos. Modelos mal classificados ou fora de coordenadas geram falsos positivos e escondem conflitos reais.
•  Tratar a coordenação como evento, não como processo. Os projetos mudam o tempo todo, e a verificação precisa acompanhar essas mudanças.

Conclusão

O retrabalho em obra raramente é um problema de execução. Na maior parte dos casos, ele é a consequência de informações que não conversavam entre si no momento em que deveriam. A Coordenação BIM atua exatamente nesse ponto: federa os modelos, audita sua qualidade, identifica e classifica as interferências, acompanha as revisões e organiza a informação para que o gestor tenha uma visão consolidada do empreendimento e decida com segurança.

Se a sua empresa convive com incompatibilidades que só aparecem na obra, fale com nossos especialistas e entenda como a Coordenação e Compatibilização BIM da SPBIM pode reduzir retrabalho, atrasos e custos extras no seu próximo empreendimento. Para conhecer os demais serviços, veja como podemos ajudar seu escritório.

Quer continuar aprendendo sobre BIM? Inscreva-se na newsletter e receba novos artigos por e-mail.

Referências

ISO 16739-1:2018. Industry Foundation Classes (IFC) for data sharing in the construction and facility management industries. Part 1: Data schema. Genebra: ISO, 2018.

ISO 19650-1:2018. Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM). Information management using building information modelling. Part 1: Concepts and principles. Genebra: ISO, 2018.

ISO 19650-2:2018. Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM). Information management using building information modelling. Part 2: Delivery phase of the assets. Genebra: ISO, 2018.

LOVE, P. E. D.; EDWARDS, D. J.; HAN, S.; GOH, Y. M. Design error reduction: toward the effective utilization of building information modeling. Research in Engineering Design, v. 22, p. 173-187, 2011. DOI: 10.1007/s00163-011-0105-x.

WONG, J. K. W.; ZHOU, J. X.; CHAN, A. P. C. Exploring the linkages between the adoption of BIM and design error reduction. International Journal of Sustainable Development and Planning, v. 13, n. 1, p. 108-120, 2018. DOI: 10.2495/SDP-V13-N1-108-120.
