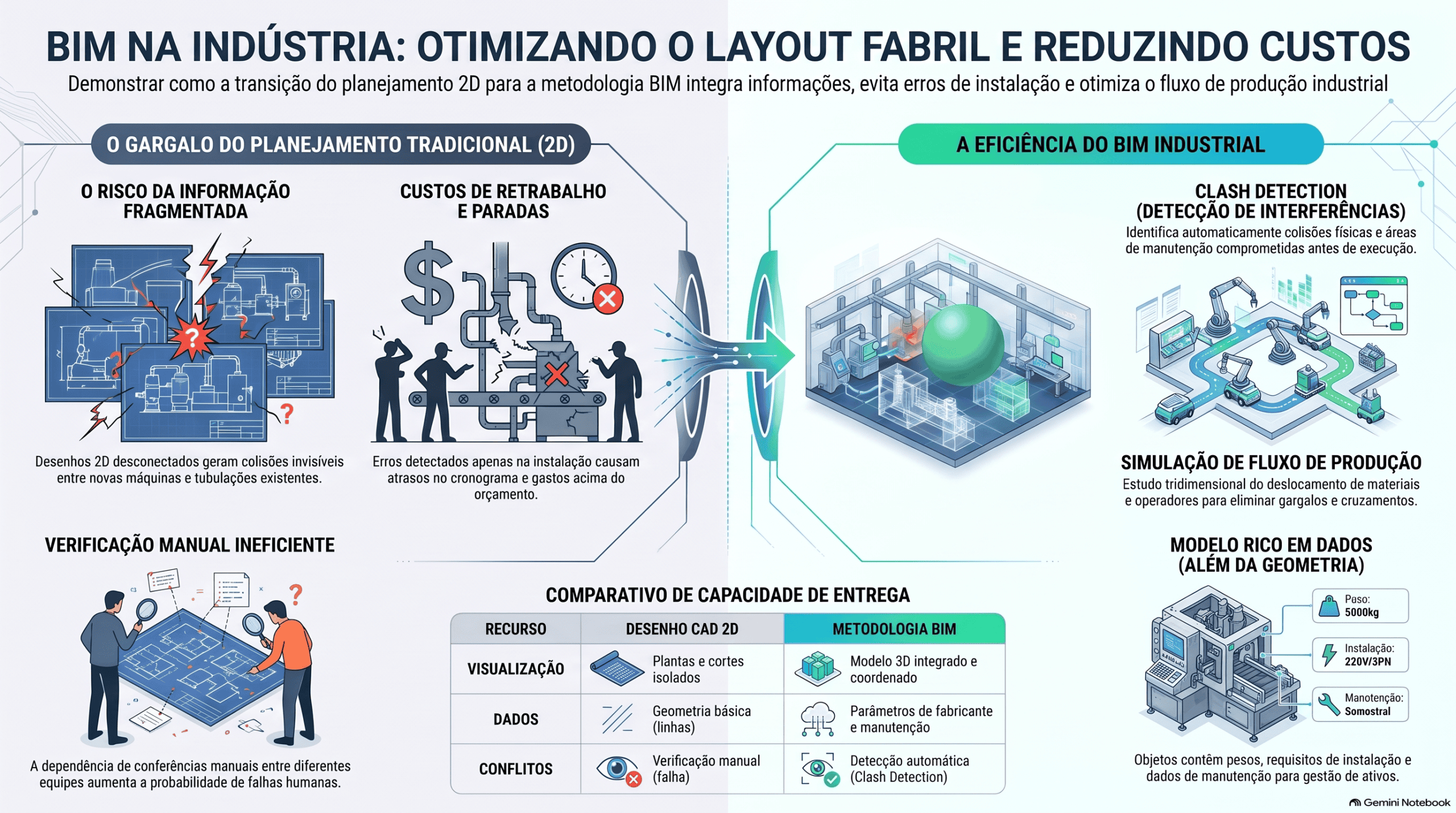

Infográfico

BIM: Otimização de Layout Industrial

Entenda como a metodologia BIM revoluciona a criação e a otimização de plantas industriais. Veja de forma visual como a modelagem 3D inteligente ajuda a posicionar equipamentos estrategicamente, simular rotas de operação, evitar colisões e maximizar a eficiência do uso do espaço.

Baixar Infográfico em Alta Resolução



BIM na indústria: como otimizar o layout de fábricas e reduzir custos com modelagem 3D

Mover uma prensa industrial de lugar parece uma decisão simples até o momento da instalação, quando a equipe descobre que a nova posição colide com uma tubulação de ar comprimido ausente dos desenhos atualizados. O resultado pode envolver retrabalho, paradas não planejadas, riscos de segurança e um cronograma de reconfiguração acima do orçamento.

Esse tipo de ocorrência é mais provável quando o layout fabril é planejado com desenhos 2D isolados, sem uma referência coordenada que reúna estrutura, instalações, tubulações, equipamentos de produção e áreas de circulação. Cada alteração passa a depender de verificações manuais e de informações distribuídas entre diferentes equipes.

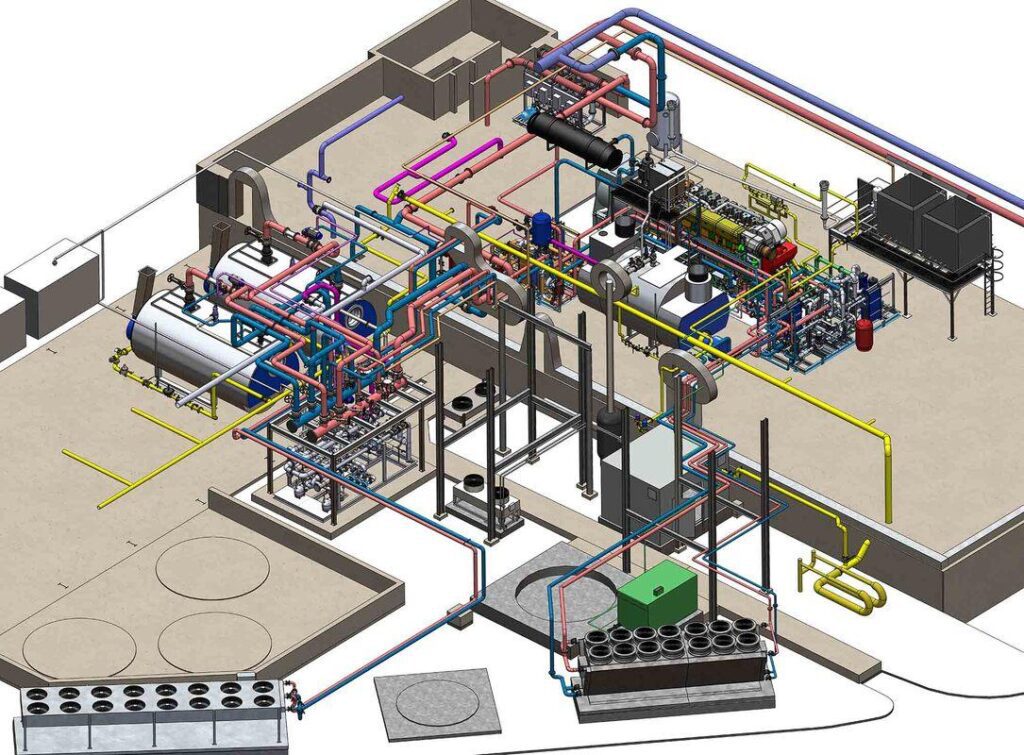

O Building Information Modeling (BIM) oferece uma forma mais integrada de organizar essas informações. Em um modelo tridimensional associado a dados, a equipe pode representar a edificação, as utilidades, os equipamentos e os requisitos de operação para testar cenários antes da intervenção física. Neste artigo, você verá como aplicar BIM ao planejamento de layout industrial, quais processos merecem prioridade e quais cuidados são necessários para transformar o modelo em uma base confiável de decisão.

O que é BIM aplicado ao ambiente industrial

Na indústria, o BIM não se limita à representação arquitetônica da fábrica. Ele pode funcionar como uma base de coordenação entre engenharia civil, instalações elétricas e mecânicas, automação, manutenção e engenharia de produção. O modelo pode reunir elementos construtivos, como estrutura, cobertura, pisos técnicos e redes de utilidades, além de máquinas, esteiras, células de trabalho, áreas de estoque e rotas de circulação.

A diferença em relação ao CAD tradicional está na associação entre geometria e informação. Cada objeto pode conter dimensões, peso, requisitos de instalação, dados do fabricante, identificação, classificação e parâmetros de manutenção. Isso permite comparar alternativas de layout com mais consistência, desde que os dados de entrada estejam atualizados e que os critérios de avaliação sejam definidos pela equipe responsável.

Essa lógica se relaciona aos pilares do BIM, especialmente à integração entre tecnologia, processos e informação. Para contextualizar essa dimensão, consulte o artigo sobre os pilares do BIM e a tecnologia por trás da metodologia.

Ferramentas para modelagem e simulação de layout fabril

A aplicação prática depende menos de uma ferramenta isolada e mais de um fluxo coordenado de trabalho. O Revit pode apoiar a modelagem paramétrica da estrutura, da arquitetura e das instalações prediais. O Navisworks pode agregar modelos, executar verificações de interferências e apoiar a associação entre componentes e etapas de implantação. Quando a fábrica já existe, o levantamento por laser scanning e nuvem de pontos pode contribuir para a criação de uma representação as built mais confiável.

A validação de regras, a conferência de distâncias e a análise de requisitos de circulação também podem ser realizadas com ferramentas específicas de verificação. Em fluxos abertos, soluções voltadas à interoperabilidade ajudam a revisar modelos IFC e a reduzir perdas de informação entre plataformas. Para aprofundar esse ponto, vale conhecer o SimpleBIM e a verificação de modelos IFC.

A seleção tecnológica deve considerar o objetivo do estudo. Uma simulação de conflito entre tubulação e equipamento exige informações diferentes de uma análise de rota de fuga ou de uma avaliação de sequência de montagem. Da mesma forma, a conexão com sensores e sistemas de manufatura somente é útil quando existe governança para atualização, validação e uso dos dados.

Como o BIM transforma o planejamento de layout de fábricas

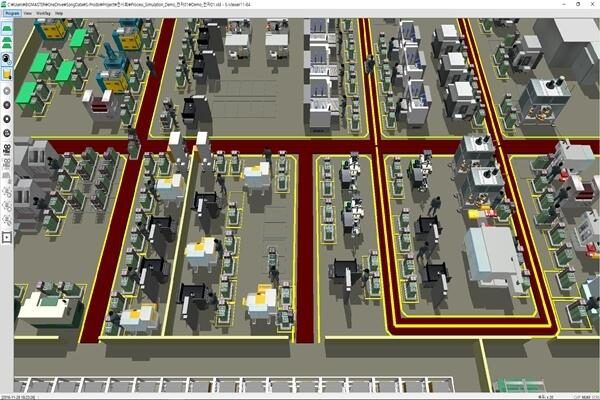

Simulação do fluxo de produção em 3D

Com o layout modelado, a equipe pode estudar o deslocamento de materiais, operadores e produtos em processo antes de mover qualquer máquina. A análise pode revelar cruzamentos desnecessários, gargalos, áreas de espera, distâncias excessivas e conflitos entre circulação de pessoas e movimentação de equipamentos.

O modelo não substitui a observação da operação. Ele deve ser combinado com dados reais de produção, tempos de ciclo, rotas logísticas, restrições de segurança e conhecimento dos operadores. Quando essas informações são incorporadas, a comparação entre cenários deixa de se apoiar apenas na percepção visual e passa a considerar critérios verificáveis.

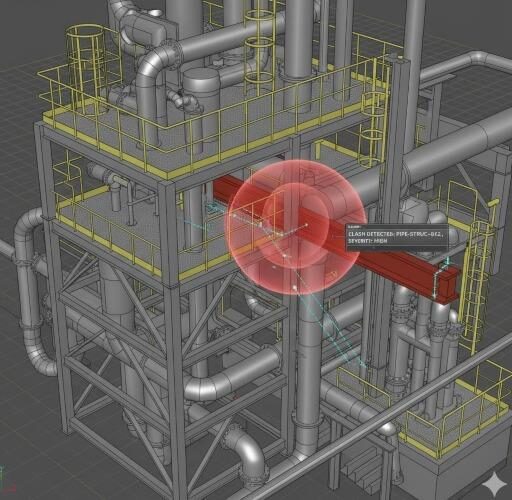

Detecção de interferências em ambientes industriais.

Uma planta industrial reúne tubulações, dutos, bandejas elétricas, estruturas de suporte, equipamentos pesados e áreas de manutenção. A clash detection cruza os modelos disciplinares e sinaliza possíveis colisões, folgas insuficientes e acessos comprometidos ainda durante o planejamento.

O valor dessa verificação não está apenas em encontrar conflitos geométricos. É necessário classificar cada ocorrência, definir responsável, avaliar criticidade, registrar a decisão e acompanhar a resolução. Uma interferência entre uma máquina e uma rota de manutenção, por exemplo, pode ser tão relevante quanto uma colisão física entre dois elementos.

Integração com MES, ERP e sistemas de manutenção

Em um estágio mais avançado, o modelo BIM pode ser relacionado a sistemas de execução de manufatura, planejamento de recursos, manutenção e gestão de ativos. O artigo acadêmico de Guillén et al. destaca que o uso do BIM ainda se concentra frequentemente nas etapas de planejamento, projeto e construção, enquanto a operação e a manutenção permanecem menos exploradas. O estudo propõe o BIM como uma base para sistemas de informação de gestão de ativos, mas também ressalta a necessidade de metodologias e casos de uso que comprovem como os benefícios são realizados na prática .

Essa contribuição é particularmente importante para fábricas existentes. Um modelo criado para coordenar uma obra não se torna automaticamente um sistema de gestão de ativos. Para apoiar a operação, é preciso definir quais informações serão mantidas, quem será responsável por atualizá-las, como serão aprovadas e de que modo serão vinculadas aos equipamentos e processos de manutenção.

A interoperabilidade é outro ponto decisivo. A ISO 16739-1, associada ao esquema IFC, oferece uma estrutura aberta para o intercâmbio de dados de modelos entre aplicações. Entretanto, o uso de um formato aberto não elimina a necessidade de definir requisitos de informação, mapeamentos, classificações, parâmetros obrigatórios e procedimentos de validação.

BIM e gestão de ativos: da implantação à operação

A integração entre BIM e gestão de ativos amplia o horizonte do planejamento de layout. Além de decidir onde uma máquina será instalada, a equipe pode registrar condições de acesso, áreas de manutenção, componentes substituíveis, informações de fabricante, periodicidade de inspeção e relação com sistemas de utilidades.

O estudo fornecido para este artigo observa que a fase de operação e manutenção representa uma parcela expressiva do custo do ciclo de vida de uma instalação, mas alerta que os benefícios do BIM nessa fase ainda não são suficientemente caracterizados em termos práticos . Portanto, é mais adequado apresentar o BIM como um meio de estruturar e disponibilizar informações para a gestão, e não como garantia automática de redução de custos.

Essa abordagem também se aproxima do uso do BIM na gestão de facilities. O artigo BIM na gestão de comunicação e facilities aprofunda a relação entre informação, operação predial e ciclo de vida dos ativos. Em fábricas, a mesma lógica deve ser adaptada às exigências da produção, da manutenção industrial e da segurança operacional.

Benefícios práticos para o layout de fábricas

Quando há requisitos claros e dados confiáveis, o BIM pode contribuir para reduzir retrabalho, antecipar conflitos, comparar alternativas de ocupação e melhorar a comunicação entre engenharia, produção e manutenção. Também pode apoiar o planejamento de paradas, a preparação de áreas de expansão e a documentação das condições existentes.

Os benefícios, porém, dependem de um processo de trabalho disciplinado. Um modelo visualmente detalhado, mas sem informações confiáveis sobre equipamentos e utilidades, pode gerar uma falsa sensação de precisão. Da mesma forma, uma simulação sem critérios de desempenho definidos não permite concluir que determinado layout é superior.

Para fábricas existentes, o levantamento deve ser tratado como etapa técnica própria. O conteúdo produzido pode ser relacionado à documentação as built e sua aplicação na gestão da edificação, desde que sejam estabelecidos escopo, tolerâncias, sistema de coordenadas, nível de informação e procedimento de atualização.

Limitações e desafios da implementação

A implantação exige investimento em software, hardware, levantamento, capacitação e definição de responsabilidades. Plantas menores podem precisar começar com uma área crítica, em vez de tentar modelar toda a fábrica de uma só vez. O piloto deve ter objetivo mensurável, como reduzir conflitos em uma reconfiguração, melhorar a preparação de uma parada ou organizar os dados de um conjunto de equipamentos.

A qualidade do modelo as built é outra condição essencial. Se paredes, cotas, tubulações ou máquinas estiverem posicionadas de forma imprecisa, as conclusões da análise também serão frágeis. Além disso, a integração entre BIM, MES, ERP, SCADA e plataformas de manutenção pode exigir adaptações específicas, pois esses sistemas possuem estruturas de dados e objetivos diferentes.

Também é necessário administrar a mudança organizacional. Equipes habituadas ao desenho 2D podem perceber o BIM como uma exigência adicional se não entenderem qual problema operacional o modelo resolverá. A capacitação deve estar ligada às tarefas reais de cada função, com procedimentos para revisão, aprovação, publicação e consulta das informações.

Recomendações para começar

Uma adoção controlada pode seguir cinco movimentos. Primeiro, selecione uma área ou processo com problema conhecido. Em seguida, defina os usos do modelo, os dados necessários e os critérios de sucesso. Depois, faça o levantamento da condição existente, modele os elementos relevantes e valide o resultado com profissionais da operação.

Na etapa seguinte, compare cenários de layout, registre interferências e decisões e estime os impactos sobre circulação, manutenção, segurança e parada de produção. Por fim, documente o que funcionou, atualize os requisitos de informação e decida se o fluxo deve ser ampliado para outras áreas.

Para estruturar essa evolução, veja as etapas do processo de implementação do BIM em um projeto e considere uma capacitação específica para as ferramentas utilizadas. A SPBIM oferece cursos BIM relacionados a softwares e metodologias de modelagem e coordenação.

Conclusão

Aplicar BIM ao planejamento de layout de fábricas transforma um processo baseado em tentativa e erro em uma sequência de modelagem, verificação, comparação e decisão. O ganho mais consistente não está apenas na visualização tridimensional, mas na possibilidade de coordenar informações de diferentes disciplinas e utilizá-las ao longo do ciclo de vida da instalação.

O artigo acadêmico integrado a esta discussão reforça uma conclusão importante: ampliar o BIM da fase de projeto para a operação e a gestão de ativos exige métodos, responsabilidades, interoperabilidade e casos de uso verificáveis . Por isso, o caminho recomendado é começar por um piloto tecnicamente delimitado, medir os resultados e evoluir o modelo conforme as necessidades da fábrica.

Quer aprofundar seu conhecimento em BIM aplicado à indústria?

Entre em contato com a equipe da SPBIM para discutir capacitação, coordenação e estratégias de adoção.

Você também pode inscrever-se na newsletter para receber conteúdos técnicos sobre BIM, modelagem 3D, gestão de projetos e operação de ativos.

Referências

[1] GUILLEN, A. J.; CRESPO, A.; GÓMEZ, J.; GONZÁLEZ-PRIDA, V.; KOBBACY, K.; SHARIFF, S. Building Information Modeling as Assest Management Tool. IFAC-PapersOnLine, v. 49, n. 28, p. 191–196, 2016. DOI: 10.1016/j.ifacol.2016.11.033. Texto disponível em ScienceDirect.

[2] INTERNATIONAL ORGANIZATION FOR STANDARDIZATION. ISO 19650 — Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM). Disponível em: ISO.

[3] INTERNATIONAL ORGANIZATION FOR STANDARDIZATION. ISO 16739-1 — Industry Foundation Classes (IFC) for sharing data in the construction and facility management industries. Informações sobre o padrão disponíveis em buildingSMART International.
