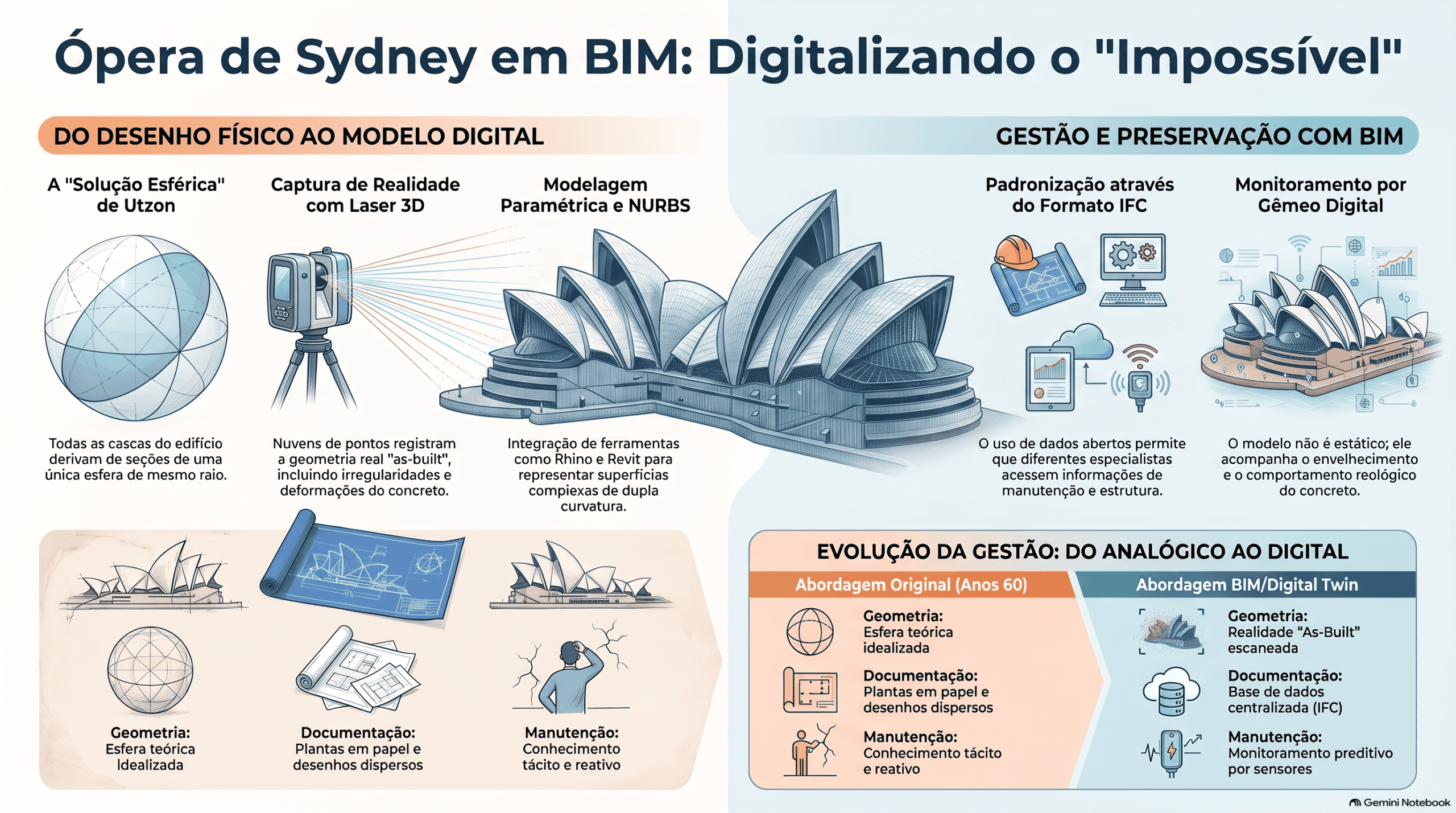

Infográfico

Digitalização da Ópera de Sydney

Descubra como um dos edifícios mais icônicos do mundo adotou o BIM e o escaneamento a laser (Point Cloud). Veja de forma visual como a digitalização revolucionou a gestão de facilities, a manutenção de suas famosas conchas estruturais e a preservação do seu patrimônio histórico.

Baixar Infográfico em Alta Resolução

Ópera de Sydney em BIM: o Desafio da Geometria Impossível

Poucos edifícios no mundo carregam um apelido tão literal quanto a Ópera de Sydney: suas cascas de concreto e cerâmica branca são, ao mesmo tempo, o maior triunfo e o maior pesadelo geométrico da arquitetura do século XX. Projetadas por Jørn Utzon décadas antes de existir qualquer software de modelagem tridimensional, essas superfícies curvas resistiram por muito tempo a qualquer tentativa de digitalização fiel. Hoje, equipes de BIM e facilities management enfrentam um desafio inverso ao de Utzon: não desenhar a geometria pela primeira vez, mas reconstruí-la digitalmente, com precisão milimétrica, dentro de um modelo de informação da construção capaz de sustentar décadas de manutenção, eventos e conservação patrimonial.

Este artigo explora como a Ópera de Sydney está sendo remodelada em BIM, por que sua geometria é considerada praticamente impossível de tratar com fluxos de trabalho convencionais e o que profissionais de arquitetura, engenharia e construção no Brasil podem aprender com esse processo ao lidar com formas livres, superfícies duplamente curvas e patrimônio histórico. Se alguns termos técnicos citados ao longo do texto não forem familiares, vale consultar antes o nosso glossário de termos da construção.

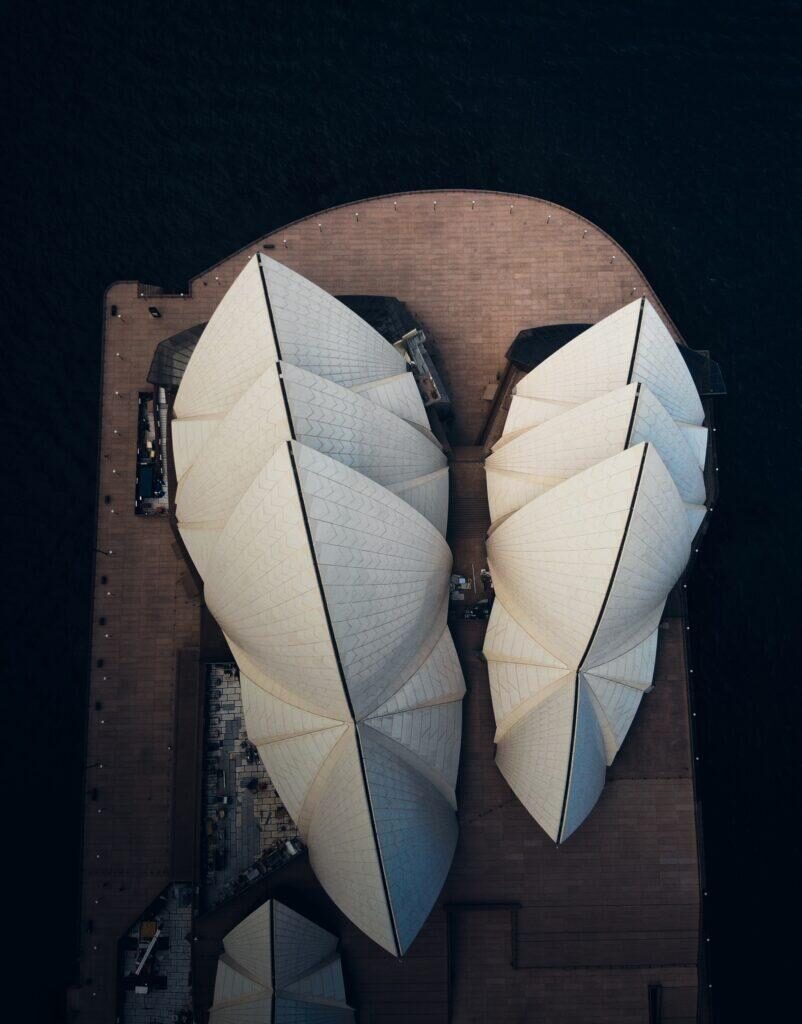

O que torna a geometria da Ópera de Sydney “impossível”

O concurso vencido por Utzon em 1957 propunha coberturas em forma de conchas sobrepostas, uma ideia poderosa do ponto de vista escultórico, mas praticamente inviável do ponto de vista construtivo. Cada concha, se desenhada como uma superfície livre e independente, exigiria fôrmas, nervuras e painéis únicos, sem repetição, tornando a obra economicamente impraticável.

A solução, encontrada por Utzon e pela equipe de engenharia da Ove Arup & Partners no início dos anos 1960, ficou conhecida como “solução esférica”: todas as cascas passaram a ser derivadas de seções de uma mesma esfera. Ao fatiar essa esfera como gomos de uma laranja, foi possível padronizar nervuras pré-moldadas e viabilizar a fabricação em série, mantendo a coerência formal do conjunto. Esse recurso geométrico tornou-se, décadas depois, um dos casos mais citados de racionalização de formas livres na história da construção.

O problema é que essa elegância teórica não elimina a complexidade real. A geometria construída não corresponde perfeitamente à esfera idealizada no papel: tolerâncias de fabricação, o comportamento reológico do concreto ao longo de mais de cinquenta anos e intervenções pontuais de manutenção afastam o edifício físico do modelo matemático original. Modelar a Ópera de Sydney em BIM, portanto, não é reproduzir uma esfera perfeita, mas capturar e representar digitalmente um objeto que envelheceu, se moveu e foi ajustado ao longo do tempo.

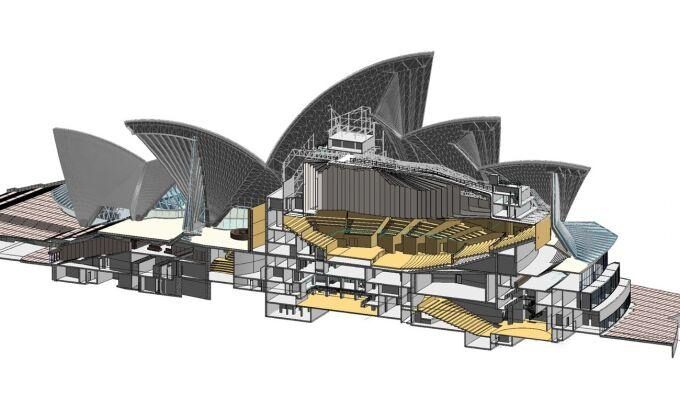

Da prancheta ao BIM: como a remodelagem foi abordada

Captura de realidade com escaneamento a laser

Como a Ópera de Sydney não possuía modelos digitais nativos de sua estrutura, o ponto de partida para qualquer modelagem BIM confiável foi a captura da condição “as built” por meio de escaneamento a laser 3D. Nuvens de pontos de alta densidade, tanto em áreas internas quanto externas, permitem registrar a geometria real das cascas, incluindo suas irregularidades, servindo de referência para a reconstrução do modelo paramétrico. Esse processo se aproxima do que explicamos em o que é As Built, prática cada vez mais comum na documentação pós-obra de edificações complexas e históricas.

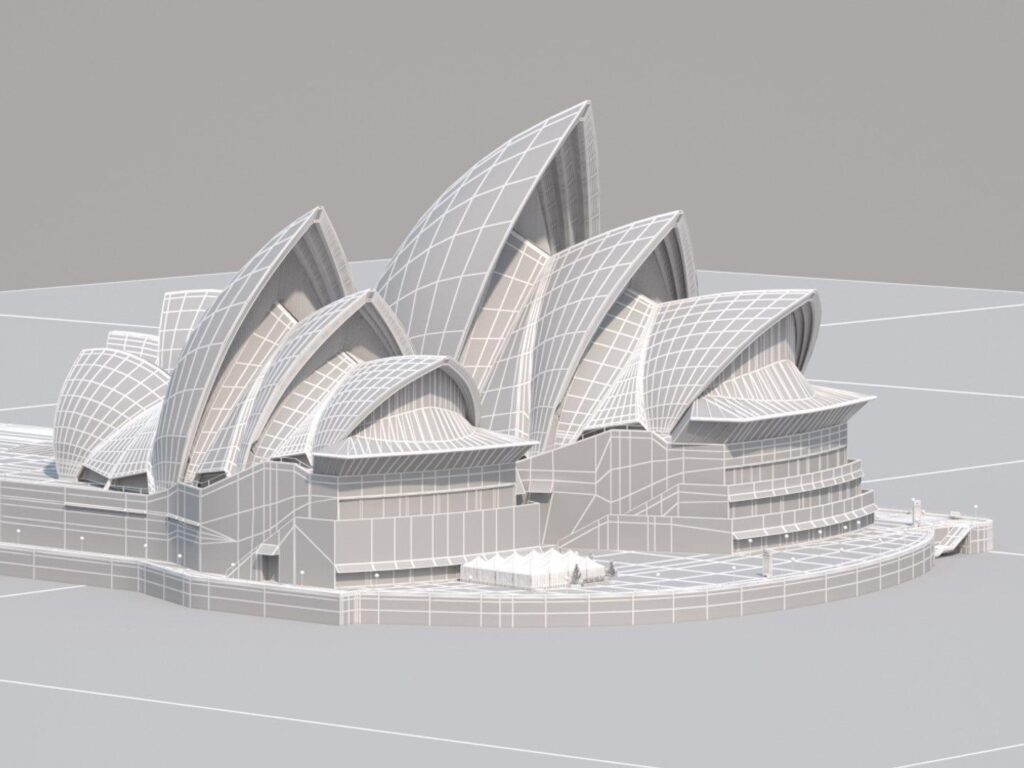

Modelagem paramétrica das cascas esféricas

A partir das nuvens de pontos, as equipes trabalham a reconstrução das superfícies utilizando ferramentas paramétricas e de modelagem NURBS, frequentemente combinando ambientes como Rhino e Grasshopper com plataformas BIM como o Revit. Essa combinação é necessária porque a lógica de sólidos paramétricos do BIM tradicional não foi originalmente concebida para superfícies de dupla curvatura em grande escala, exigindo fluxos de interoperabilidade entre modelagem de forma livre e modelagem orientada a elementos construtivos. Para quem quer se aprofundar nessas ferramentas, vale conferir nossos cursos de Revit oferecidos pela SPBIM.

Padronização em IFC e centralização da informação

Para que o modelo sirva à gestão predial de longo prazo, e não apenas à representação visual, ele precisa ser estruturado em um formato aberto e interoperável. O uso do padrão IFC (Industry Foundation Classes) permite consolidar geometria, atributos de manutenção, histórico de intervenções e dados de ativos em uma única base, acessível por diferentes stakeholders, de equipes de engenharia estrutural a gestores de eventos e conservação patrimonial. Ferramentas de verificação de qualidade de modelos IFC, como o SimpleBIM, são particularmente úteis nesse tipo de fluxo de trabalho, ajudando a validar a consistência dos dados antes de disponibilizá-los às equipes de gestão.

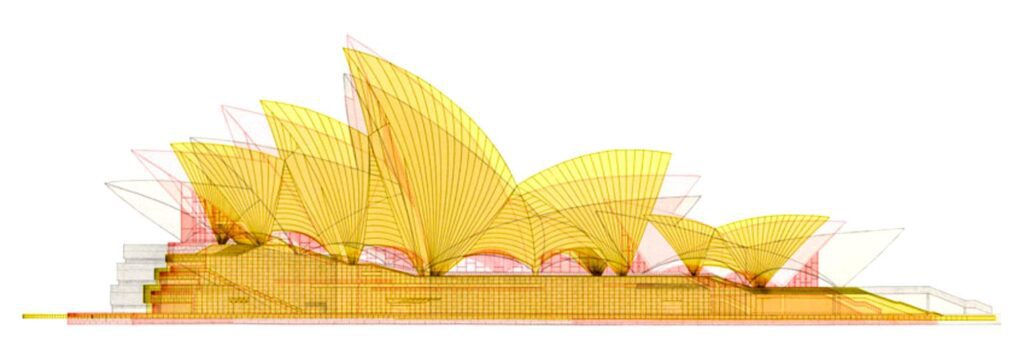

Por que a solução esférica de Utzon facilita, e ainda desafia, o BIM

A decisão de Utzon de derivar todas as cascas de uma única esfera é, sob a ótica do BIM contemporâneo, surpreendentemente compatível com a lógica da modelagem paramétrica: um único parâmetro geométrico, o raio da esfera, poderia teoricamente gerar toda a família de superfícies do edifício. Esse é exatamente o tipo de relação entre parâmetro e forma que ferramentas de design computacional, como o Dynamo, foram criadas para explorar.

Na prática, porém, a fidelidade entre o modelo teórico e a estrutura real é limitada por fatores que só se manifestam ao longo da vida útil do edifício. Estudos sobre o comportamento estrutural da Ópera de Sydney indicam que a fluência e a retração do concreto ao longo de décadas alteram sutilmente a geometria das cascas, o que reforça a necessidade de monitoramento contínuo e de tecnologias de gêmeo digital para acompanhar essas variações ao invés de depender apenas do projeto original como referência permanente.

Esse é um ponto central para qualquer profissional de BIM que trabalhe com patrimônio histórico ou estruturas de geometria complexa: o modelo não pode ser tratado como um retrato estático do projeto, mas como uma representação viva, atualizada por inspeções, sensores e novas capturas de realidade ao longo do tempo.

Benefícios práticos da remodelagem em BIM

• Gestão de ativos centralizada, um dos pilares da BIM na gestão de facilities, substituindo desenhos dispersos, plantas em papel e conhecimento tácito concentrado em poucas pessoas.
• Suporte à manutenção preditiva, permitindo cruzar geometria, materiais e histórico de intervenções em um único modelo.
• Monitoramento estrutural mais preciso, com o modelo servindo de base para sensores e futuras aplicações de gêmeo digital.
• Redução de retrabalho em reformas e eventos, já que equipes deixam de recriar informações geométricas a cada novo projeto.
• Preservação de conhecimento entre gerações de gestores, arquitetos e engenheiros responsáveis pelo edifício.

Limitações e pontos de atenção

Apesar dos ganhos evidentes, a remodelagem BIM de uma estrutura como a Ópera de Sydney enfrenta limitações que merecem atenção de qualquer equipe que lide com geometrias complexas ou edificações históricas:

• Plataformas BIM tradicionais ainda têm suporte limitado a superfícies de dupla curvatura em grande escala, exigindo integração com ferramentas de modelagem NURBS e computacional.
• A geometria “as built” real diverge da geometria idealizada em projeto, tornando obrigatória a atualização periódica do modelo a partir de novas capturas de realidade.
• O escaneamento a laser em um edifício operacional, que recebe milhares de visitantes e eventos diariamente, exige planejamento logístico cuidadoso para minimizar interrupções.
• A representação de elementos patrimoniais no padrão IFC ainda está em evolução, o que pode limitar a granularidade de certos atributos históricos ou de conservação.

Conclusão

A remodelagem da Ópera de Sydney em BIM mostra que geometrias consideradas “impossíveis” não são apenas um desafio de modelagem, mas um convite a repensar como ferramentas paramétricas, captura de realidade e padrões abertos como o IFC podem coexistir na gestão de edifícios complexos e patrimoniais. Para profissionais brasileiros de AEC, o caso reforça uma lição prática: quanto mais irregular ou histórica for a geometria de um projeto, mais essencial se torna combinar modelagem paramétrica com processos robustos de captura e atualização contínua do modelo.

Quer aplicar esses conceitos de modelagem paramétrica e BIM em projetos de geometria complexa? Fale com nossos especialistas da SPBIM e descubra como estruturar fluxos de trabalho BIM sólidos, do escaneamento a laser à entrega final.

Receba conteúdos como este direto no seu e-mail

Assine a newsletter da SPBIM e receba análises técnicas sobre BIM, arquitetura e construção: spbim.com.br/newsletter

Referências

Al-Sabah, R.; et al. Análise numérica da fluência e retração experimentadas pela Ópera de Sydney e a ascensão do gêmeo digital como futura tecnologia de monitoramento. O estudo argumenta que, embora o modelo BIM da Ópera de Sydney tenha sido originalmente criado a partir de informações “as built” para apoiar a manutenção do edifício, o comportamento reológico do concreto ao longo do tempo reforça a necessidade de tecnologias de gêmeo digital para monitoramento contínuo de estruturas patrimoniais.

Estudo sobre modelagem digital de instalações para a Ópera de Sydney utilizando IFC e tecnologia de web semântica discute como a adoção do padrão IFC viabilizou a representação de dados prediais em um ambiente digital padronizado, destacando a robustez geométrica como um dos principais ganhos do uso de BIM na gestão do patrimônio.

ISO 19650-1:2018. Organização e digitalização de informações sobre edifícios e obras de engenharia civil, incluindo modelagem da informação da construção (BIM). Gestão da informação por meio do BIM. A norma estabelece princípios e requisitos para o gerenciamento de informação ao longo do ciclo de vida de um ativo construído, incluindo processos de captura, atualização e compartilhamento de modelos digitais.

ISO 16739-1:2018. Industry Foundation Classes (IFC) para compartilhamento de dados na indústria da construção e de gestão de instalações. A norma define o esquema de dados IFC como formato aberto para representar geometria, atributos e relações entre elementos construtivos, permitindo interoperabilidade entre diferentes plataformas de modelagem.
