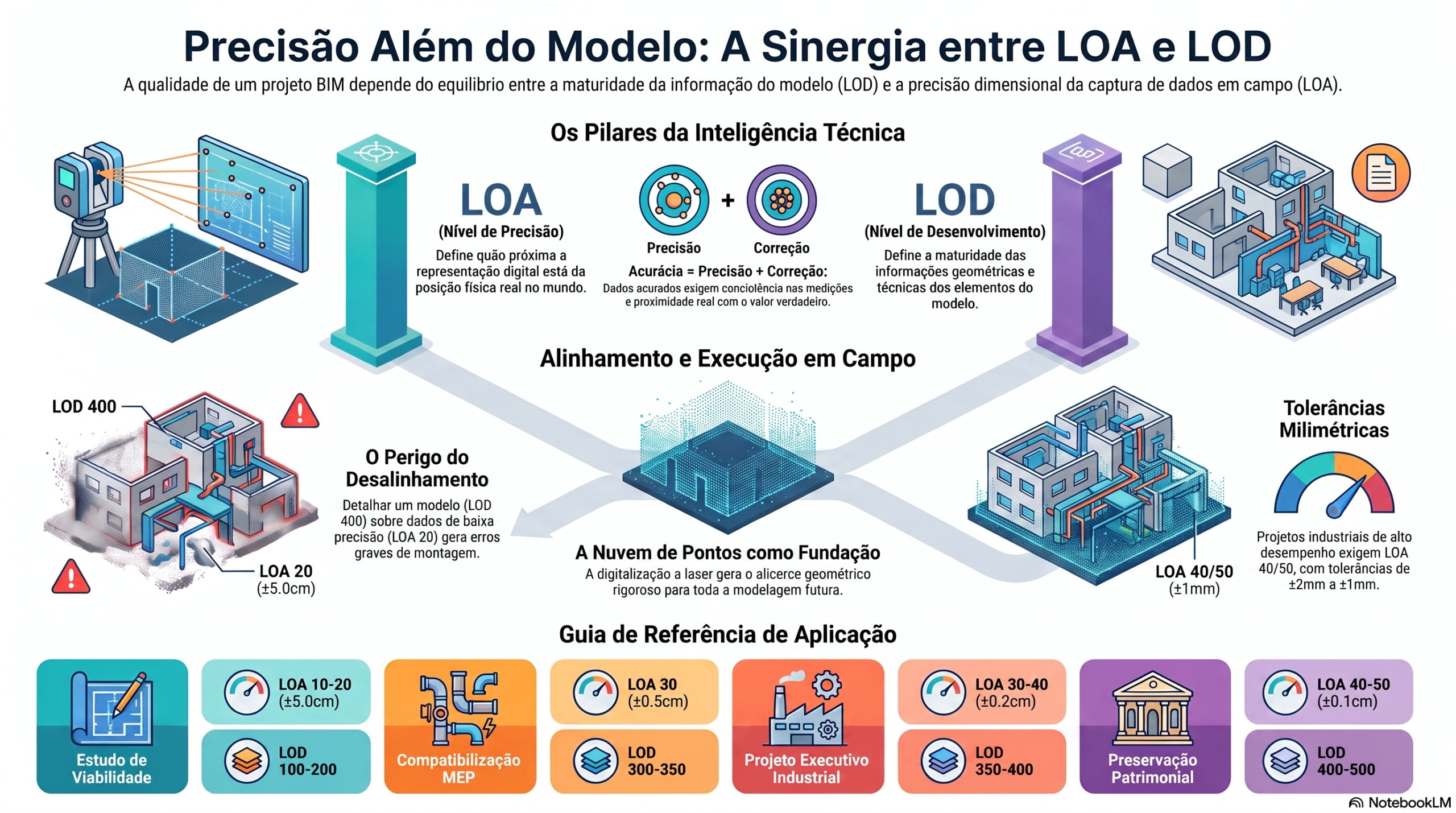

Precisão Além do Modelo: A Inteligência Técnica por trás dos Levantamento

No mercado de arquitetura, engenharia e construção (AEC), a qualidade de um projeto BIM não se resume à beleza do modelo digital, mas sim à sua capacidade de ser uma representação fiel e confiável do que realmente será construído. O grande diferencial de um projeto bem-sucedido reside no domínio prático de dois pilares fundamentais: o nível de desenvolvimento (LOD) e o nível de precisão (LOA).

• LOD (Nível de Desenvolvimento): Refere-se à capacidade de detalhamento e maturidade das informações contidas nos elementos do modelo. Ele define exatamente quanto de informação geométrica e não geométrica (atributos, especificações técnicas, dados de fabricantes) o modelo precisa para cada fase do ciclo de vida do empreendimento — evoluindo progressivamente desde a volumetria conceitual básica (LOD 100/200) até o detalhamento para fabricação e montagem de componentes (LOD 400).

LINK ARTIGO LOD SPBIM

• LOA (Nível de Precisão): É a especificação de quão próximo o modelo digital (ou a representação de projeto) está da real posição física do ativo no mundo real. Definido pelas diretrizes internacionais do U.S.IBD (U.S. Institute of Building Documentation), o LOA quantifica os desvios tolerados entre os pontos capturados em campo e os elementos modelados, garantindo confiabilidade dimensional.

Para entender isso na prática, confira nossa análise abaixo sobre a diferença entre precisão, correção e acurácia.

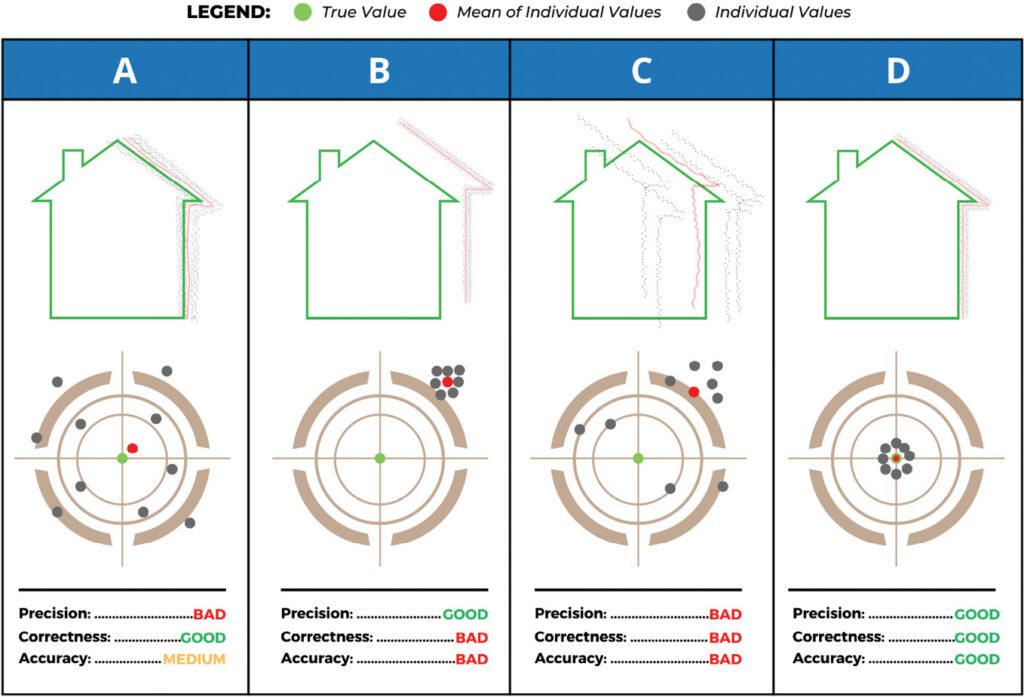

Diferenciando Precisão, Correção e Acurácia:

• Precisão: Indica a consistência dos dados, ou seja, o quanto as medições se repetem.
• Correção: Mostra o quão próximo o valor médio está do valor real.
• Acurácia: É a combinação de precisão e correção. Um dado acurado é tanto preciso quanto correto.

No contexto de levantamento com Laser Scanner, a busca pela acurácia é essencial para garantir a confiabilidade do modelo digital e evitar erros na construção. Isso exige um domínio dos níveis de desenvolvimento (LOD) e precisão (LOA), que definem o nível de detalhamento e a tolerância de erro de cada elemento do modelo.

O Fluxo de Captura da Realidade: Da Coleta de Campo ao Modelo de Informação

Antes mesmo de iniciar a modelagem ou a inserção de dados no ecossistema BIM, existe uma etapa crítica: a captação da realidade.

Esse processo consiste em digitalizar tudo o que já existe no espaço físico (como um terreno ou uma estrutura pronta) usando tecnologias como o Laser Scanner ou drones (aerofotogrametria). O resultado disso é o que chamamos de Nuvem de Pontos (Point Cloud). Esta nuvem não é apenas um registro visual, mas sim uma base de dados geométrica rigorosa na qual cada ponto possui coordenadas espaciais X,Y,Z bem definidas.

Esse mapa digital de pontos é o verdadeiro alicerce do projeto. É olhando para ele que a equipe de modelagem consegue desenhar, configurar e dar vida a cada elemento dentro do sistema BIM com total segurança.

Pense nisso como a fundação de um prédio: se a captura inicial dos dados em campo não for extremamente fiel e organizada, todo o projeto seguinte será construído sobre medidas duvidosas. Sem essa precisão logo de início, qualquer detalhamento futuro corre o risco de virar um “castelo de cartas” pronto para desmoronar na hora de construir.

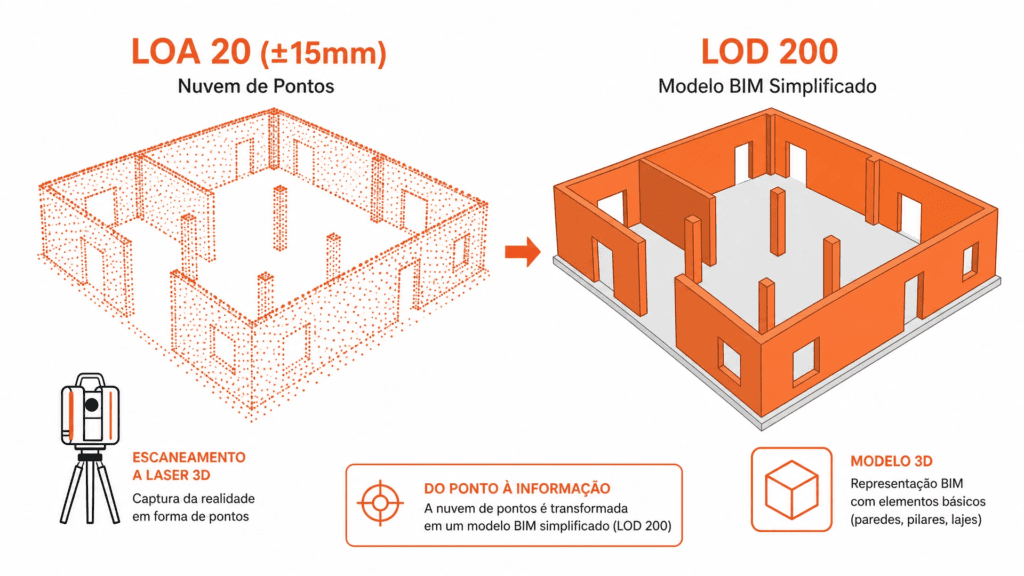

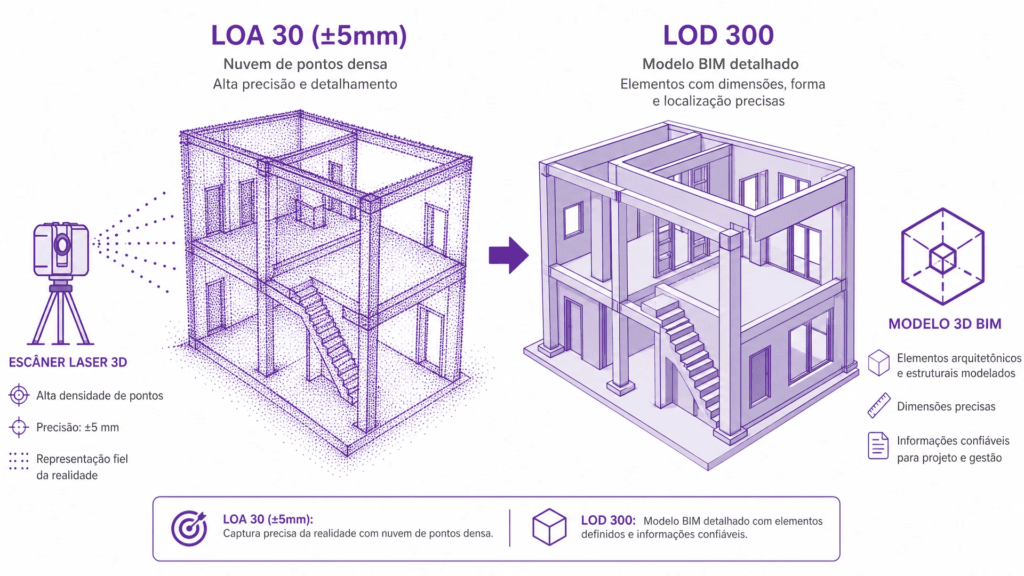

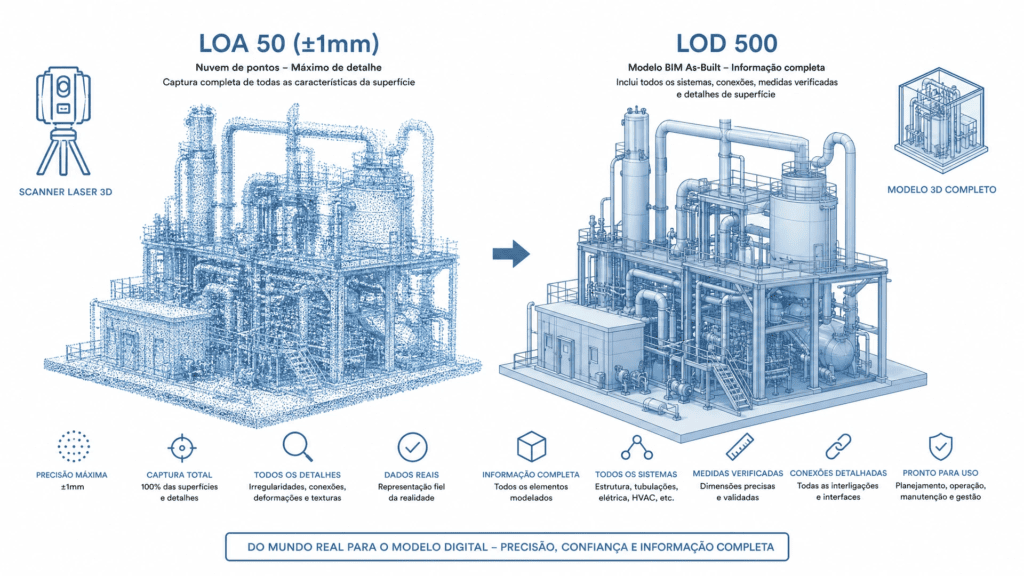

Para ficar fácil de entender, imagine que essa evolução funciona como as lentes de uma câmera: conforme você aumenta a resolução da captura em campo (LOA), você ganha a capacidade de enxergar e modelar mais detalhes e informações no computador (LOD).

Veja a seguir como essa evolução acontece na prática, desde um modelo simplificado até o nível máximo de fidelidade industrial:

A Dependência Tecnológica e Estratégica do LOA

Um aspecto que exige profunda inteligência de engenharia é compreender que o nível de LOA é intrinsecamente referente à captação da realidade, dependendo de forma absoluta da especificação dos equipamentos de medição e da estratégia metodológica adotada em campo.

Estratégia de Escaneamento e Controle Terrestre: A forma como planejamos as posições do scanner em campo, a sobreposição entre as varreduras e o uso de pontos de apoio medidos com precisão no terreno é o que garante a qualidade final de todo o projeto. De nada adianta usar o melhor equipamento se houver falhas no método de capturar e juntar as imagens tridimensionais.

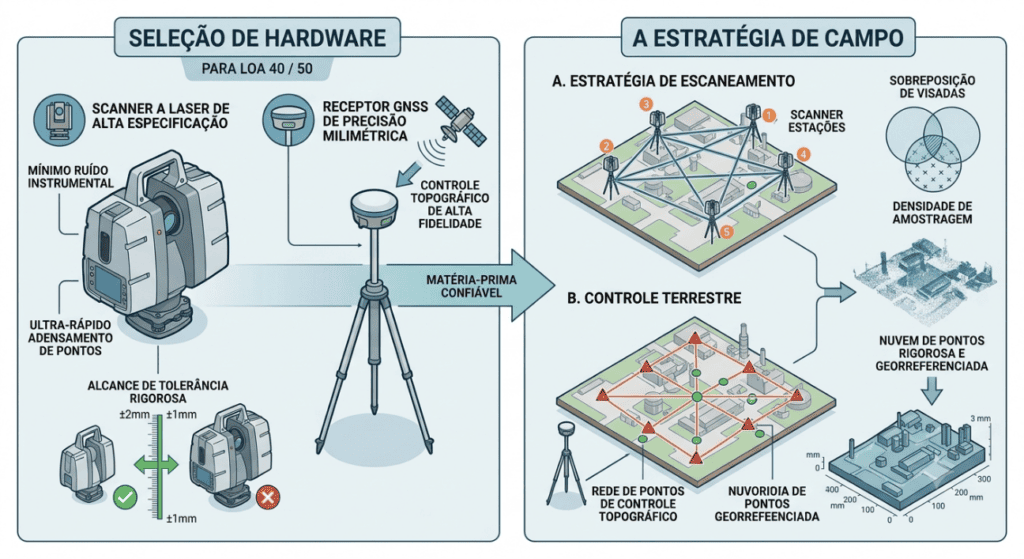

1. A Seleção de Hardware: Scanners a laser de alta especificação e receptores GNSS de precisão milimétrica são mandatórios para alcançar faixas de tolerância rigorosas (como LOA 40 ou LOA 50). Equipamentos de menor precisão ou com maior ruído instrumental não conseguem gerar o adensamento de pontos confiável para demandas milimétricas.
2. A Estratégia de Escaneamento e Controle Terrestre: A metodologia de varredura (distribuição espacial dos pontos de instalação do scanner, sobreposição de visadas e densidade de amostragem) combinada ao estabelecimento de uma rede de controle topográfico rigorosa (pontos de controle)



Por que o Alinhamento entre LOA e LOD é o Padrão de Excelência?

O erro comum em muitos projetos de engenharia reversa e Scan-to-BIM é a desproporção crônica entre o detalhamento do desenho e a precisão dos dados de campo. Modelar um elemento com alto nível de detalhamento visual (como o LOD 400) sobre uma base de medição com desvios centimétricos grosseiros (como LOA 10 ou LOA 20) gera uma ilusão de precisão.

Correlação LOD vs. LOA: Simulador Interativo

A ferramenta visual indispensável para alinhar expectativas e orçamentos na engenharia.

Entendendo os Conceitos

Para obter um gêmeo digital ou modelo As-Built preciso, é fundamental separar duas variáveis que determinam o custo e o esforço do escopo:

• LOD (Nível de Desenvolvimento): Refere-se à densidade geométrica e riqueza de informações inseridas no modelo BIM no escritório.
• LOA (Nível de Precisão): Refere-se à tolerância dimensional e precisão real da coleta de dados em campo via Laser Scanner.

A Regra de Ouro: Um LOD Alto EXIGE um LOA Alto. Se você tentar detalhar fabricação sob medida (LOD 400) usando dados imprecisos (LOA 10), as peças não se encaixarão na obra.

Precisão (Laser Scanner) LOA 30

LOA 10
(± 5.0cm) LOA 40
(± 0.1cm)

Detalhe (Modelo BIM) LOD 300

LOD 100
(Conceitual) LOD 400
(Fabricação)

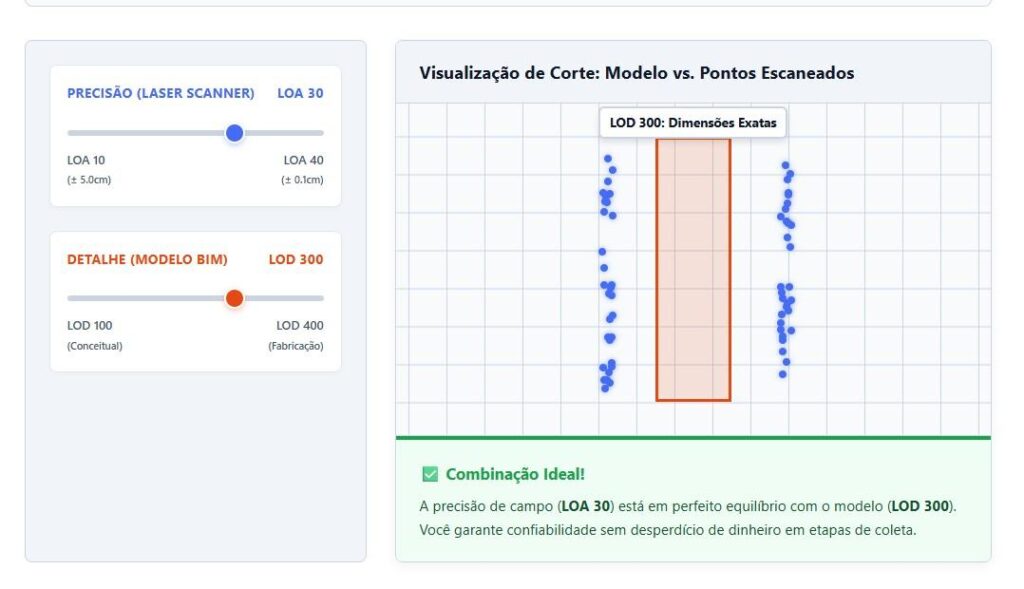

Visualização de Corte: Modelo vs. Pontos Escaneados

✅ Status da Combinação

Processando análise de compatibilidade...

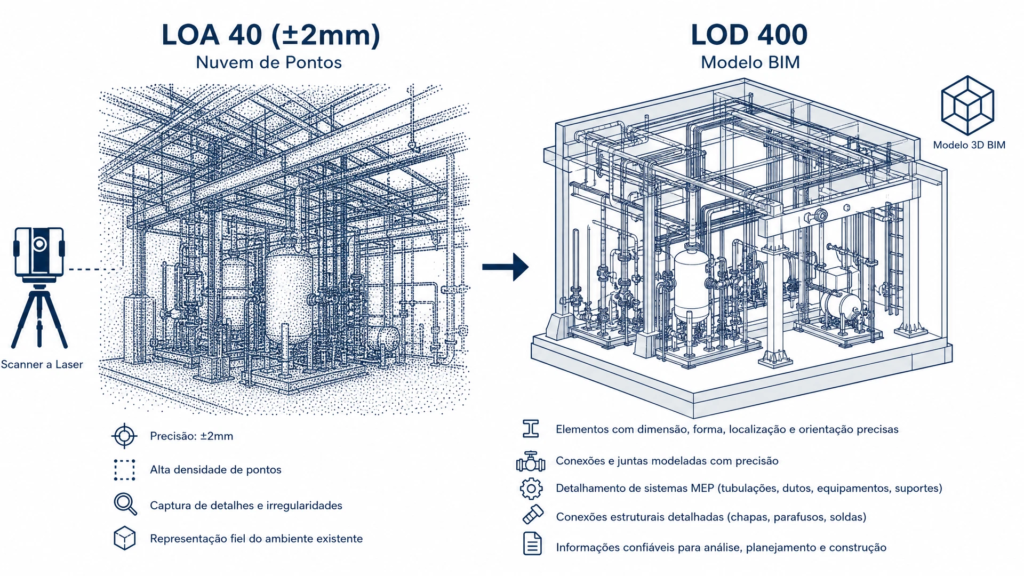

Dominar a correlação técnica entre LOA e LOD assegura que, ao solicitar um detalhamento avançado de tubulações mecânicas, conexões estruturais ou dutos industriais (LOD 400), a base de dados de captura da realidade (LOA) seja dimensionalmente robusta o suficiente (LOA 40 / ±2mm) para garantir que cada flange, parafuso ou suporte se encaixe perfeitamente no canteiro de obras físico. Dominar a ciência da medição espacial confere previsibilidade e mitiga riscos financeiros durante as fases de montagem e instalação

Conclusão: A Garantia de um Modelo Baseado na Consciência Técnica

Projetos baseados em processos de engenharia reversa e Scan-to-BIM de alto desempenho exigem muito mais do que softwares de última geração; exigem a compreensão profunda de como as medições físicas realizadas no campo se convertem em geometria paramétrica dentro do escritório.

A inteligência técnica por trás do BIM estabelece que ter plena noção do nível de LOA necessário para cada entrega é o único caminho para garantir que o modelo tridimensional contenha informações verdadeiramente confiáveis. A exatidão dimensional obtida no processamento das nuvens de pontos (LOA) define a estabilidade, a segurança e a usabilidade de todas as informações paramétricas que virão a compor o modelo (LOD
