Museu do Amanhã: arquitetura paramétrica e engenharia digital na obra de Calatrava

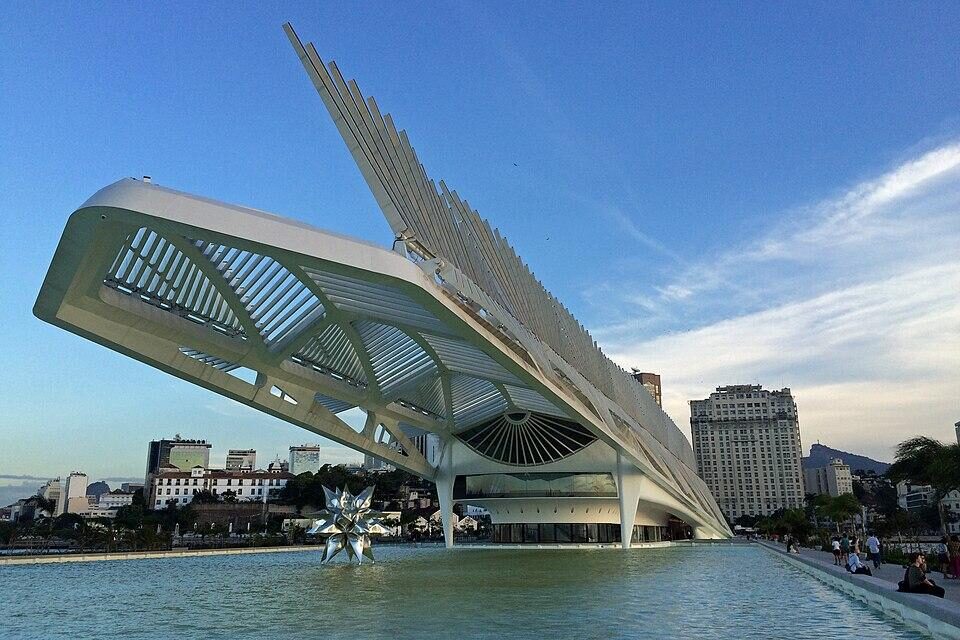

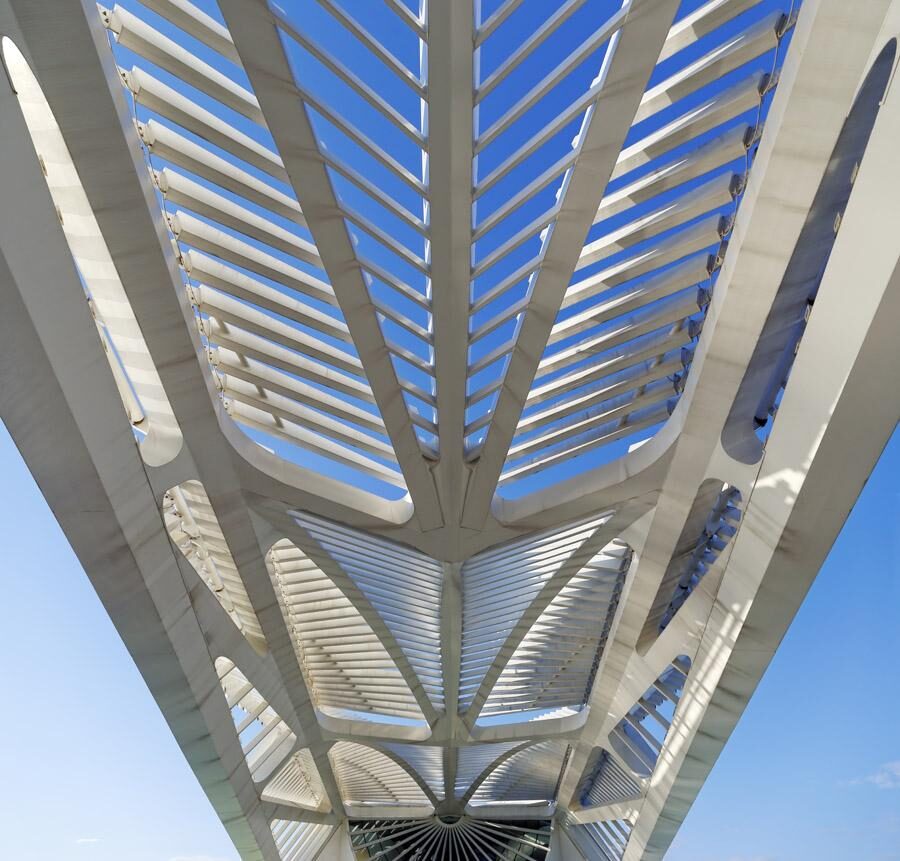

Poucos edifícios brasileiros são tão fotografados quanto o Museu do Amanhã, na Praça Mauá, no Rio de Janeiro. Inaugurado em dezembro de 2015 como símbolo da revitalização da zona portuária carioca, o museu projetado pelo arquiteto e engenheiro espanhol Santiago Calatrava impressiona por parecer flutuar sobre a Baía de Guanabara. Mais do que um edifício icônico, a obra sintetiza uma característica presente em praticamente todos os projetos de Calatrava: a integração entre arquitetura, engenharia e observação da natureza. Formado em Arquitetura e Engenharia Civil, o arquiteto desenvolveu uma metodologia em que forma, estrutura e desempenho são concebidos simultaneamente, tornando possível transformar geometrias complexas em sistemas construtivos viáveis.

O que é arquitetura paramétrica, na prática

Arquitetura paramétrica é a abordagem de projeto em que a forma do edifício é gerada a partir de variáveis e relações matemáticas, não de linhas fixas. Ao alterar um parâmetro, como o ângulo de uma treliça ou o raio de uma curva, toda a geometria associada se atualiza automaticamente. Esse método é especialmente útil em projetos com formas orgânicas, como as inspiradas nas bromélias do Jardim Botânico do Rio que deram origem à cobertura do Museu do Amanhã, porque permite testar variações estruturais sem redesenhar o modelo inteiro a cada mudança.

Essa lógica também aproxima arquitetura e engenharia desde as primeiras decisões de projeto. Em obras de elevada complexidade, como as de Calatrava, forma e estrutura deixam de ser disciplinas independentes e passam a evoluir conjuntamente. Cada alteração geométrica influencia diretamente o comportamento estrutural, tornando indispensável o uso de modelos digitais capazes de atualizar essas relações de maneira automática.

Arquitetura paramétrica em uma frase

É o projeto guiado por parâmetros e algoritmos, em que a geometria final é consequência de regras definidas pelo projetista, e não de um desenho manual fixo, o que viabiliza formas complexas com controle de fabricação e custo. Na prática, isso significa substituir um processo baseado apenas em desenhos por outro fundamentado em informações e relações matemáticas, permitindo que arquitetura, estrutura, fabricação e desempenho sejam desenvolvidos a partir de um único modelo digital.

Do desenho ao dado: como se modela uma geometria como essa

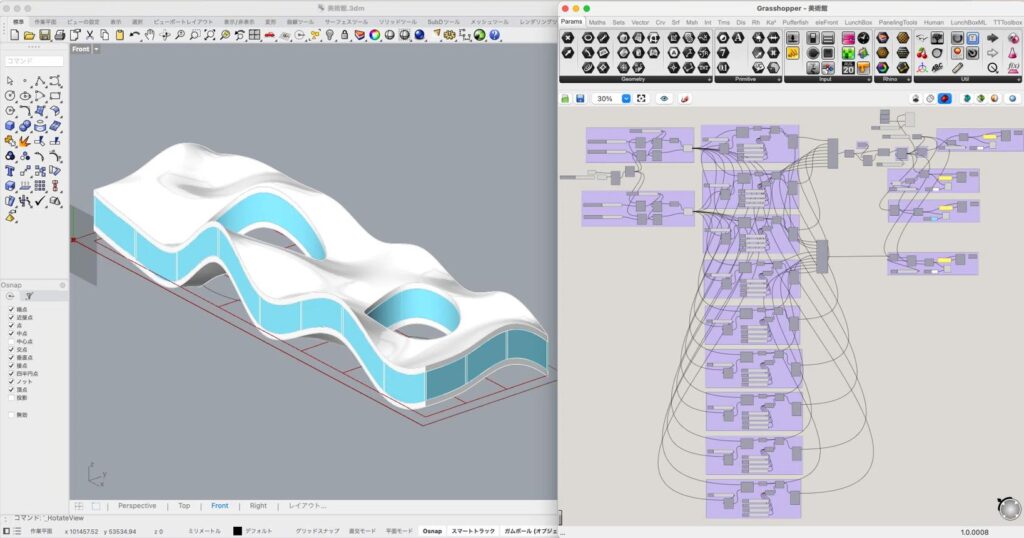

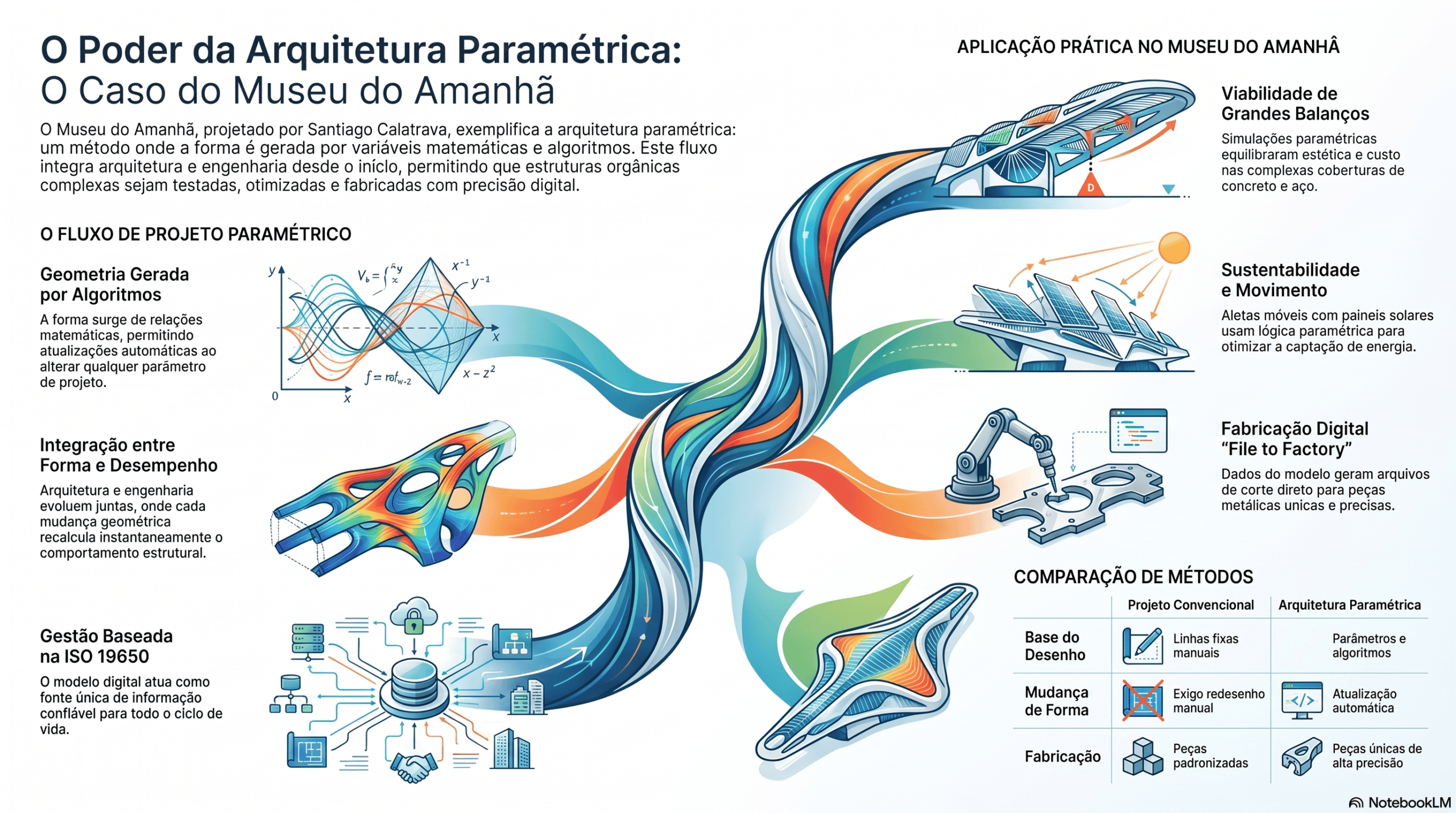

Escritórios que trabalham com geometrias tão complexas quanto as de Calatrava normalmente combinam ferramentas de modelagem paramétrica de origem aeroespacial e automotiva, como o CATIA, com ambientes mais comuns ao setor AEC, como Rhinoceros e Grasshopper, para gerar e ajustar superfícies curvas com precisão matemática. Esse modelo paramétrico não serve apenas para visualização: ele alimenta diretamente softwares de análise estrutural, permitindo verificar esforços, deformações e comportamento ao vento a cada alteração de forma, e também os processos de fabricação digital, no conceito file to factory, em que os dados do modelo geram diretamente os arquivos usados para cortar e fabricar as peças metálicas. Essa lógica também está alinhada aos princípios estabelecidos pela série ISO 19650, que define a gestão da informação ao longo de todo o ciclo de vida dos ativos construídos por meio do BIM. Em vez de tratar o modelo apenas como uma representação gráfica, a norma incentiva sua utilização como uma fonte confiável de informações, permitindo que diferentes disciplinas trabalhem sobre dados consistentes durante projeto, construção e operação.

O que a modelagem paramétrica resolveu no Museu do Amanhã

Estrutura em balanço e formas orgânicas

Os grandes balanços da cobertura, construídos em concreto, aço e vidro, exigem um controle rigoroso de peso, geometria e distribuição de esforços. A modelagem paramétrica permite simular diferentes variações da curvatura e da treliça estrutural até encontrar um equilíbrio entre estética, viabilidade estrutural e custo de fabricação, algo inviável de testar manualmente em um projeto dessa escala. Essa abordagem demonstra que, em projetos dessa natureza, a estrutura não atua apenas como elemento de sustentação, mas participa diretamente da definição da linguagem arquitetônica. O desempenho estrutural influencia a forma da mesma maneira que a forma condiciona a distribuição dos esforços, criando uma relação de interdependência entre arquitetura e engenharia.

O que a modelagem paramétrica resolveu no Museu do Amanhã

Estrutura em balanço e formas orgânicas

Os grandes balanços da cobertura, construídos em concreto, aço e vidro, exigem um controle rigoroso de peso, geometria e distribuição de esforços. A modelagem paramétrica permite simular diferentes variações da curvatura e da treliça estrutural até encontrar um equilíbrio entre estética, viabilidade estrutural e custo de fabricação, algo inviável de testar manualmente em um projeto dessa escala.

Painéis solares móveis

A cobertura do museu conta com aletas móveis que se movimentam ao longo do dia para captar energia solar. Elementos cinéticos como esse dependem de um modelo geométrico paramétrico associado à lógica de movimento, garantindo que cada painel, com sua própria orientação e ângulo, funcione dentro das tolerâncias mecânicas previstas em projeto

Coordenação entre forma livre e fabricação

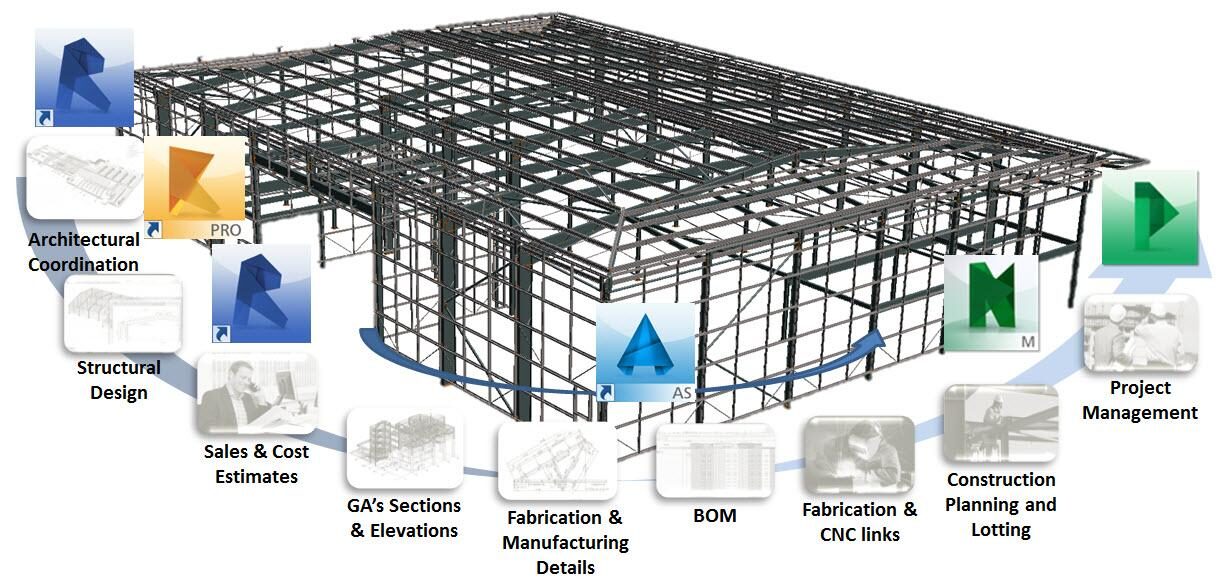

Peças metálicas com curvatura variável não podem ser especificadas por desenhos genéricos: cada uma é, na prática, única. O modelo paramétrico funciona como fonte única de dados para gerar a lista de peças, suas dimensões exatas e os arquivos de corte, reduzindo o risco de erro entre o que foi projetado e o que é fabricado. Em projetos desse porte, praticamente cada componente metálico possui geometria própria, tornando inviável a padronização típica das construções convencionais. O modelo paramétrico passa então a concentrar todas as informações necessárias para fabricação, montagem e controle dimensional, reduzindo incompatibilidades entre projeto e obra.

O que esse tipo de projeto ensina a quem trabalha com BIM no Brasil

•     A lógica paramétrica não é exclusividade de escritórios internacionais: o Dynamo, dentro do fluxo Revit, aplica os mesmos princípios de geometria associativa a projetos do dia a dia.
•     Modelos ricos em dados facilitam a comunicação entre arquitetura, estrutura e fabricação, mesmo em projetos menos ousados que o Museu do Amanhã.
•     Testar variações de forma dentro do próprio modelo, em vez de redesenhar manualmente, economiza tempo em qualquer projeto com geometria não ortogonal.
•     A integração entre modelagem e fabricação digital é um caminho cada vez mais acessível para escritórios brasileiros, não apenas para obras ícone.

Os limites de comparar o excepcional com o cotidiano

É importante ter cautela ao transportar esse exemplo para a rotina de projeto no Brasil. O Museu do Amanhã foi viabilizado com um orçamento, prazo e equipe especializada muito acima do padrão da maioria dos empreendimentos, e ferramentas como CATIA são pouco difundidas no mercado nacional de AEC, concentrado em softwares BIM mais tradicionais como Revit e Archicad. Além disso, formas paramétricas livres exigem etapas adicionais de compatibilização entre o modelo de forma e o modelo BIM de execução, já que nem toda superfície gerada algoritmicamente é diretamente compatível com os fluxos padrão de documentação e quantificação usados no dia a dia dos escritórios.

Da obra ícone ao projeto do dia a dia

O Museu do Amanhã demonstra que a arquitetura paramétrica não representa apenas uma evolução estética, mas uma transformação na maneira de conceber edifícios. Ao integrar forma, estrutura, fabricação e desempenho em um único fluxo digital, projetos dessa natureza evidenciam como a informação passa a orientar todas as etapas da construção. Embora poucos escritórios trabalhem com obras da escala de Santiago Calatrava, os princípios utilizados em sua metodologia já estão presentes em ferramentas como Revit, Dynamo, Grasshopper e nos fluxos OpenBIM utilizados diariamente pela indústria AEC, aproximando arquitetura, engenharia e fabricação de um processo cada vez mais integrado.

Referências

GIACOMELLI, Anderson Rodrigo Ramos; FERNANDES, Felipe; ABREU, Jackson Cultz; OLDONI, Sirlei. A concepção estrutural e formal das obras de Santiago Calatrava. Centro Universitário FAG, 2017.

ABNT NBR ISO 19650-1:2021. Organização e digitalização de informações sobre edificações e obras de engenharia civil, incluindo modelagem da informação da construção (BIM) — Gestão da informação usando modelagem da informação da construção — Parte 1: Conceitos e princípios.
