LOD por Disciplina: Elétrica, Hidráulica e Estrutura

Um erro comum em projetos BIM é tratar o LOD (Level of Development) como um valor único, aplicado igualmente a todo o modelo. Na prática, cada disciplina avança em ritmo próprio ao longo do projeto. O modelo estrutural pode chegar a LOD 350 na fase de coordenação, enquanto o modelo elétrico ainda está em LOD 200, aguardando definições de fabricante e carga instalada. Ignorar essa diferença gera retrabalho, decisões tomadas sobre dados incompletos e conflitos de compatibilização que poderiam ser evitados com um planejamento mais realista do nível de desenvolvimento.

O que é LOD e por que ele varia por disciplina

LOD descreve o quanto um elemento do modelo representa a realidade construída, tanto em geometria quanto em informação. Um elemento em LOD 200 é um bloco genérico com dimensões aproximadas. Em LOD 350, já existe forma, posição, conexões com outros sistemas e dados suficientes para coordenação. O ponto central é que elétrica, hidráulica e estrutura não precisam, nem conseguem, atingir o mesmo LOD no mesmo momento, porque dependem de decisões de projeto que ocorrem em etapas diferentes. Além da representação geométrica, o LOD estabelece o grau de confiabilidade das informações contidas em cada elemento do modelo. Em outras palavras, não define apenas quanto um objeto está detalhado visualmente, mas também até que ponto suas informações podem ser utilizadas com segurança pelas demais disciplinas ao longo do ciclo do projeto. Essa distinção ajuda a evitar interpretações equivocadas sobre a maturidade de um modelo BIM.

Quando esses dados também precisam ser validados em formato aberto entre disciplinas, vale conferir a verificação de modelos IFC para garantir que o LOD combinado está de fato refletido no arquivo trocado entre as equipes.

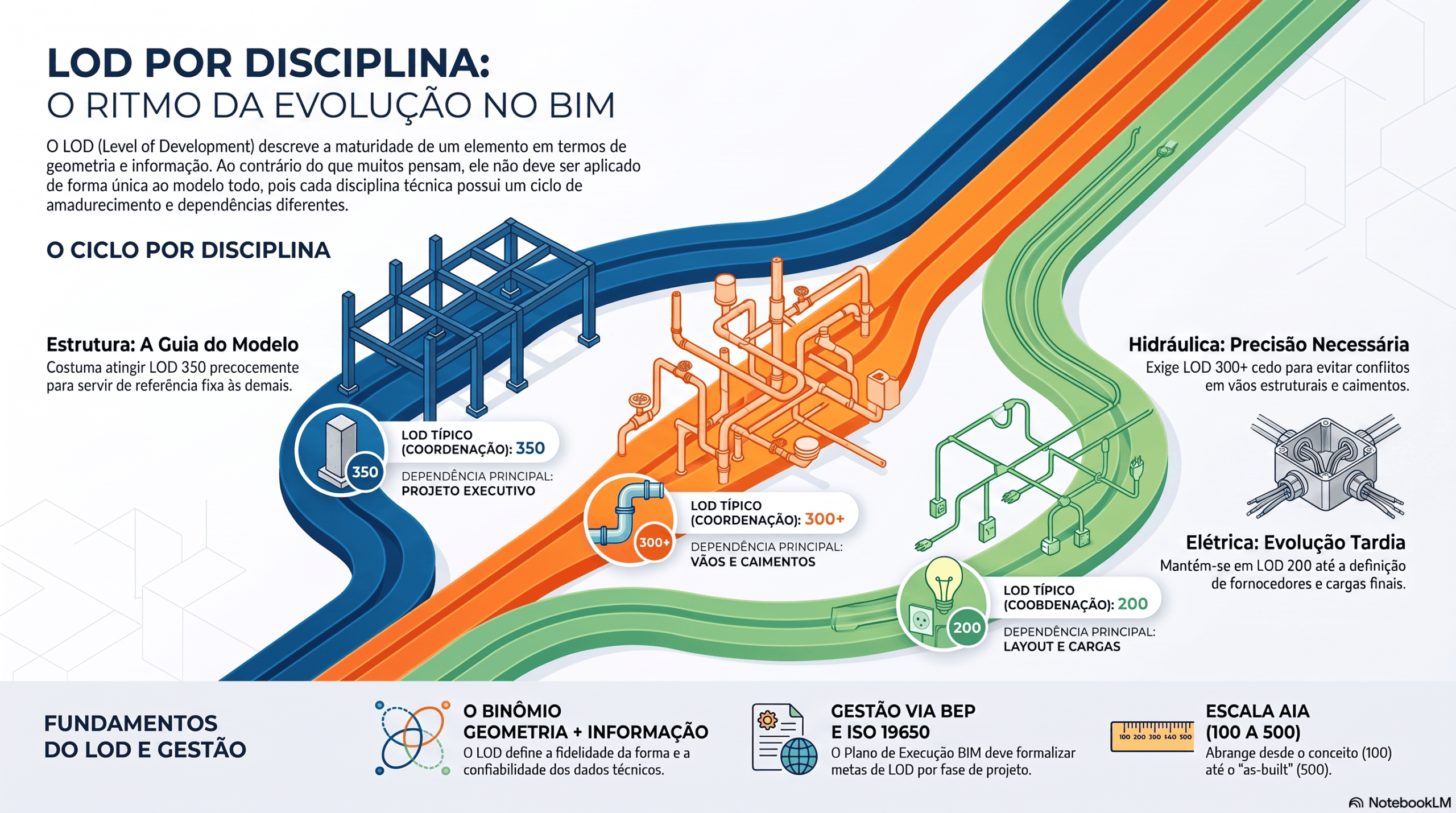

LOD combina duas dimensões: geometria (fidelidade da forma) e informação (dados como fabricante, capacidade e especificação).

Esse alinhamento também está em conformidade com os princípios da ISO 19650, que recomenda que os requisitos de informação sejam definidos conforme os usos previstos do modelo ao longo do empreendimento. Dessa forma, cada disciplina desenvolve apenas o nível de informação necessário para atender aos objetivos de coordenação, documentação e execução em cada etapa do projeto. Dessa forma, cada equipe compreende quais informações já podem ser utilizadas para coordenação, documentação ou planejamento, reduzindo interpretações diferentes entre projetistas, clientes e construtores.

A escala de referência da AIA vai de LOD 100 (conceitual) a LOD 500 (as built), com LOD 200, 300 e 350 cobrindo a maior parte do desenvolvimento em fases de projeto e compatibilização.

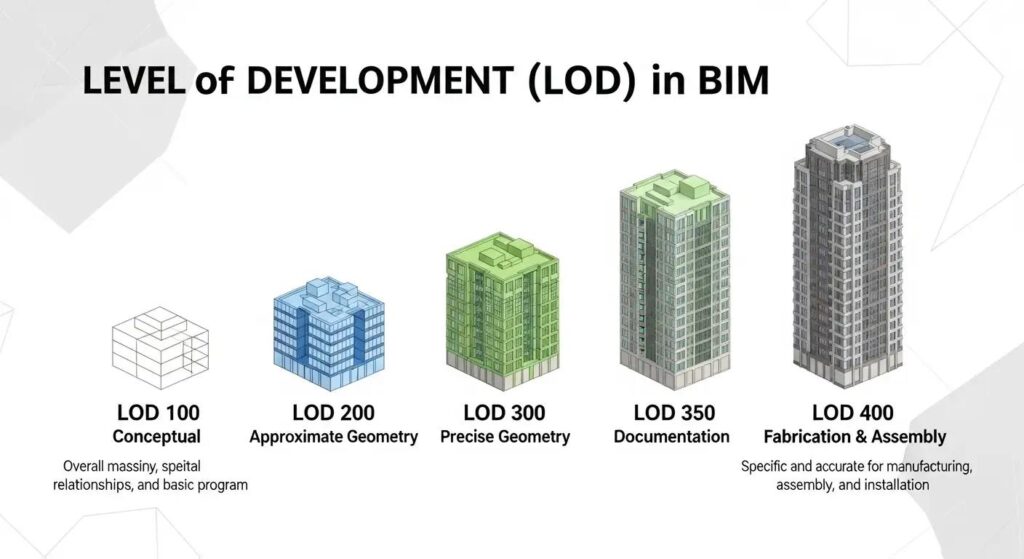

O LOD evolui progressivamente ao longo do projeto, aumentando o nível de detalhamento geométrico e das informações associadas.

Ferramentas para gerenciar LOD por disciplina

A definição de LOD por disciplina deve estar formalizada no BEP (Plano de Execução BIM), com metas claras por fase do projeto. Essa definição também deve estar alinhada aos princípios da ISO 19650, que estabelece a gestão da informação ao longo do ciclo de vida do empreendimento. A norma recomenda que os requisitos de informação sejam definidos conforme os usos previstos do modelo e as necessidades de cada fase do projeto. Na prática, isso significa que o nível de desenvolvimento de cada disciplina deve ser planejado para entregar apenas as informações necessárias em cada etapa, evitando tanto a falta quanto o excesso de detalhamento. Antes disso, muitos escritórios se beneficiam de um check-up BIM do seu escritório para mapear a maturidade atual e definir metas de LOD realistas para cada disciplina.

No Revit, isso se traduz em parâmetros de instância e famílias específicas para cada nível de detalhamento exigido. Se sua equipe ainda não domina esses parâmetros, vale conferir nossos cursos de Revit para aprofundar o tema. O Navisworks e o Solibri são usados para auditar se o LOD combinado no BEP está sendo cumprido, cruzando geometria e dados antes da checagem de clash detection. Ferramentas de BIM management, como o CM Builder, ajudam a consolidar esse acompanhamento em um único painel, permitindo enxergar o avanço de cada disciplina lado a lado.

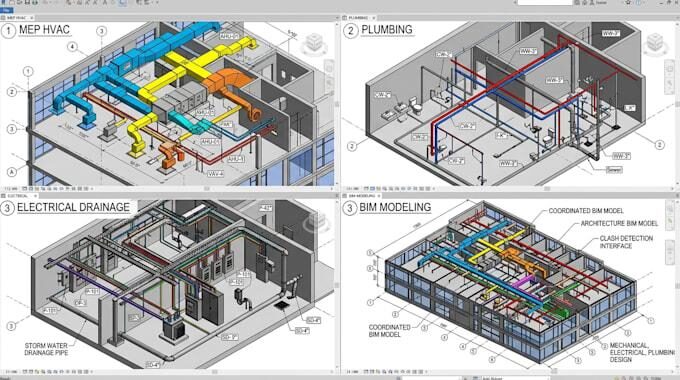

A coordenação entre disciplinas permite acompanhar diferentes níveis de desenvolvimento dentro do mesmo modelo BIM.

Como definir o LOD ideal para cada disciplina

Antes de detalhar caso a caso, vale revisar as etapas da implementação do BIM no seu projeto, já que elas determinam em que momento cada disciplina passa a modelar com mais profundidade.

Elétrica

O modelo elétrico costuma amadurecer mais tarde, porque depende de definições de layout arquitetônico e de cargas que só se consolidam depois da estrutura. É comum manter eletrodutos e quadros em LOD 200 até a definição de fornecedores, avançando para LOD 350 apenas quando houver compatibilização com forro, shafts e outras disciplinas.

Hidráulica

Tubulações de água fria, esgoto e incêndio exigem LOD 300 ou superior relativamente cedo, já que interferem diretamente em vãos estruturais e caimentos. Definir esse nível de forma antecipada reduz retrabalho em furações e evita que a estrutura precise ser recalculada após o lançamento da hidráulica.

Estrutura

A estrutura geralmente lidera o avanço de LOD, pois define os limites físicos para as demais disciplinas. Vigas, pilares e lajes costumam atingir LOD 350 já na fase de projeto executivo, servindo de referência fixa para elétrica e hidráulica se ajustarem em torno dela .Esse nível de desenvolvimento é particularmente importante porque contempla as interfaces entre disciplinas, oferecendo informações suficientes para processos de coordenação e detecção de interferências (clash detection) antes da execução da obra.

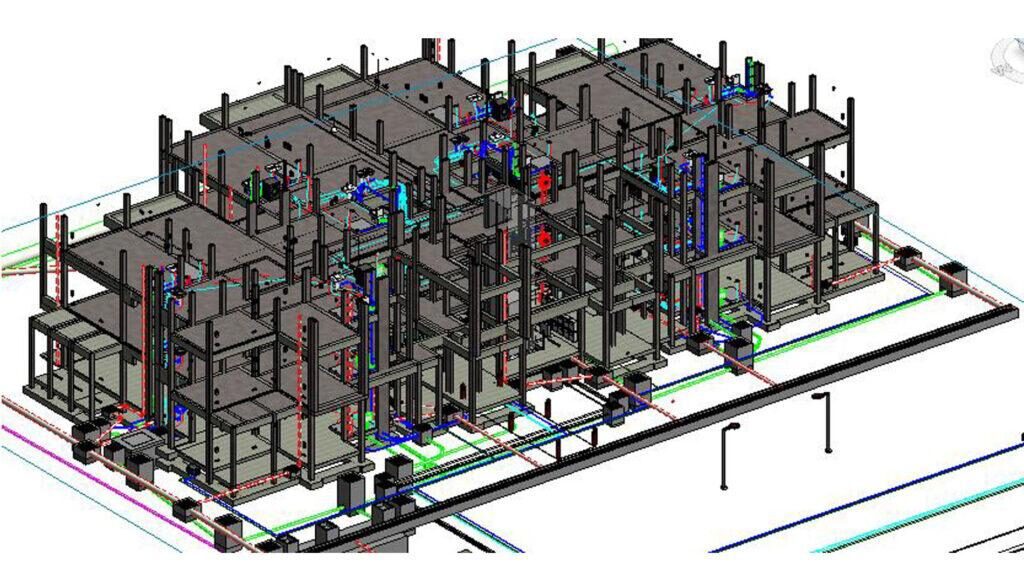

A estrutura costuma atingir níveis mais elevados de desenvolvimento antes das demais disciplinas, servindo de base para a coordenação.

Benefícios práticos da diferenciação de LOD

• Reduz retrabalho, já que cada disciplina só detalha o que realmente precisa naquela fase.
• Facilita a compatibilização, com expectativas claras sobre o que cada modelo deve conter em cada etapa.
• Melhora a comunicação entre equipes, evitando cobranças de detalhamento fora de hora.
• Dá previsibilidade ao cronograma BIM, alinhando entregas de LOD às decisões de projeto de cada especialidade.

Ado LOD por disciplina melhora a comunicação entre equipes e reduz retrabalhos ao longo do projeto.

Limitações e cuidados

Definir LOD por disciplina exige alinhamento constante entre as equipes, já que um atraso na estrutura pode travar o avanço da hidráulica. Também é preciso cuidado ao registrar essas metas no BEP: LOD mal especificado, sem vincular geometria e informação, abre margem para interpretações divergentes entre projetistas e cliente. Por fim, o acompanhamento manual do LOD em projetos grandes tende a ser inconsistente, o que reforça a importância de auditorias periódicas com ferramentas como Solibri ou Navisworks.

Conclusão

Diferenciar o LOD por disciplina não é uma exceção à regra, é a forma correta de aplicar o conceito. Elétrica, hidráulica e estrutura têm ritmos próprios, e reconhecer isso no BEP evita retrabalho e melhora a qualidade da coordenação BIM. Comece revisando o plano de execução do seu próximo projeto e verifique se as metas de LOD por disciplina estão claras para toda a equipe.

REFERÊNCIAS

LATIFFI, Aryani Ahmad; BRAHIM, Juliana; MOHD, Suzila; FATHI, Mohamad Syazli. Building Information Modeling (BIM): Exploring Level of Development (LOD) in Construction Projects. Applied Mechanics and Materials, v. 773–774, p. 933–937, 2015. DOI: https://doi.org/10.4028/www.scientific.net/AMM.773-774.933.

ISO. ISO 19650-1:2018. Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM) — Information management using building information modelling — Part 1: Concepts and principles
