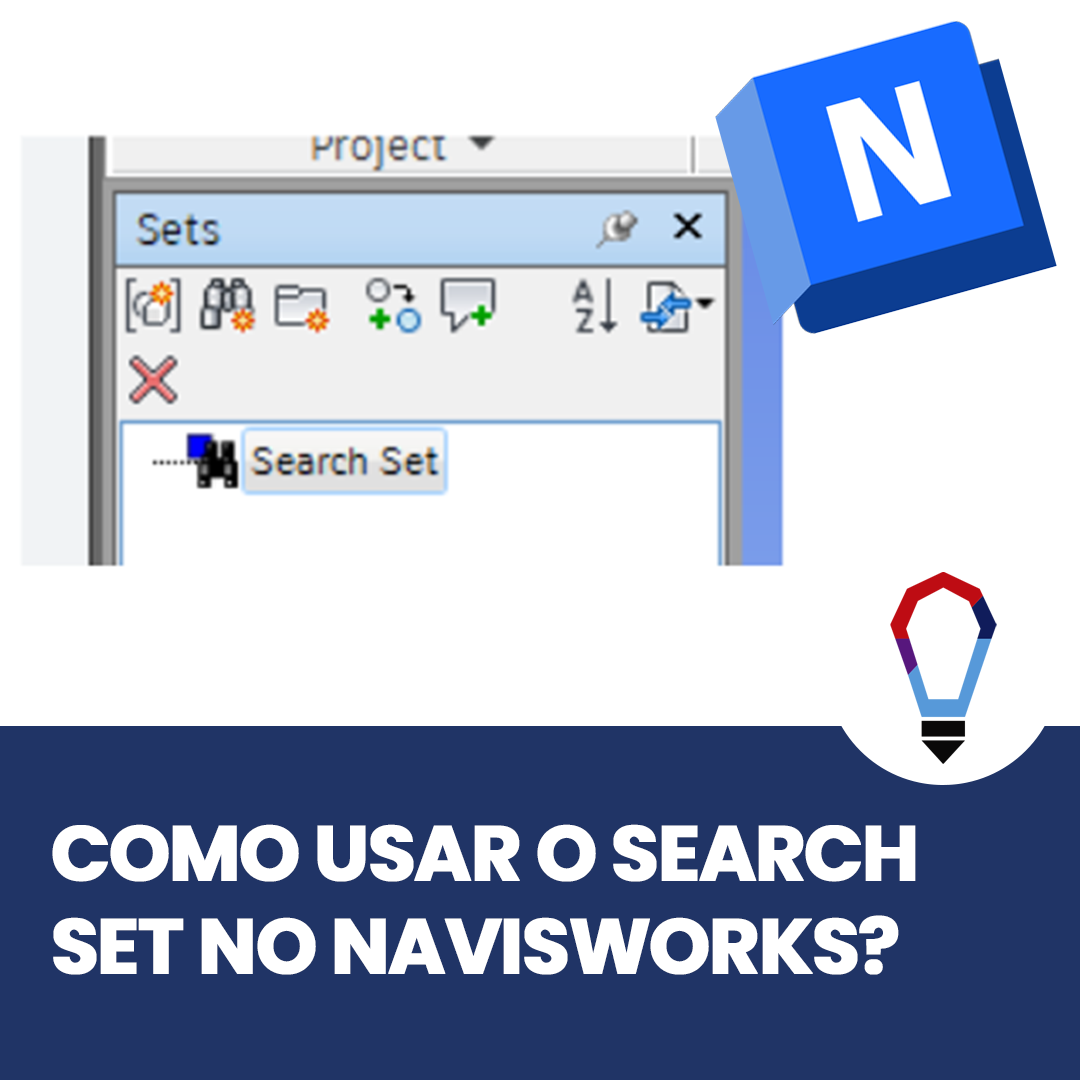

A ferramenta “search sets” pode ser usada para salvar um grupo de elementos, permitindo facilitar o acesso à visualização desses elementos no Navisworks.
obs: os arquivos que aparecerão neste tutorial foram inseridos a fim de exemplificar o processo.
1-Para criar esse “Set” usaremos a própria ferramenta “Search Sets” e o auxílio da ferramenta “Find Items”, ambas se encontram na aba “Home”.
Dessa forma, acione as duas ferramentas.
Acione as ferramentas, com apenas um clique em “Find items” e clicando em “Manage Sets…” depois de clicar em “Sets”.
2 -Cada uma dessas ferramentas trará uma janela:
A de “sets”, que será utilizada para incluir as regras desejadas.
E a de “Find Items”, será utilizada para criar as regras.
Do lado esquerdo da janela, você verá os arquivos que foram carregados no navisworks. Já o espaço do lado direito, será utilizado para a criação das regras.
3- Dessa forma, em “Category”, Property”, “Condition” e “Value”, selecione a regra que deseja. No exemplo, escolhemos a categoria “Element”, a propriedade “ Category”, a condição de “igual” e o valor “Pisos”. Crie quantas regras desejar.
4- Tendo criado a regra, clique em “Find All”.
5- Você verá que uma regra será criada na aba “Sets”.
6- Para salvar a regra, clique no botão com binóculos logo acima.
7- Pronto, você acabou de criar um “Search Set” no Navisworks que poderá ser usado novamente sem necessidade de repetir o processo.
Infraworks: Transformando o Planejamento e Projeto de Infraestrutura
Infraworks é uma ferramenta de software desenvolvida pela Autodesk, feita para o setor de infraestrutura e engenharia civil. Tal plataforma oferece uma abordagem inovadora para o planejamento, projeto e visualização de projetos de infraestrutura de escala global. Através deste artigo, vamos explorar em detalhes o que é o InfraWorks, suas funcionalidades, benefícios, estudos de caso, e como ele está impactando o campo da engenharia civil e infraestrutura, além de destacar seus objetivos para estudantes de arquitetura e engenharia.
Fonte: Programas de desenho CAD
Certo, mas quais são as funcionalidades do InfraWorks?
O programa garante uma ampla gama de funcionalidades que permitem aos usuários criar modelos detalhados de projetos de infraestrutura. Isso inclui a importação de dados geoespaciais, como imagens de satélite, nuvens de pontos e informações topográficas para criar uma representação precisa do ambiente físico.
O InfraWorks abrange diversas disciplinas, incluindo:
Drenagem: Projetos de sistemas de controle de água pluvial, como bueiros, canais e estruturas de retenção.
Estruturas: Modelagem de pontes, viadutos e outras infraestruturas complexas.
Mobilidade Urbana: Planejamento de elementos como sinalização, ciclovias, calçadas e redes de transporte público
Quais são os benefícios do InfraWorks?
O InfraWorks oferece uma série de benefícios para os profissionais de engenharia civil e infraestrutura. Uma das vantagens é a forma de criar modelos detalhados e realistas de projetos de infraestrutura em um ambiente 3D. Possibilita aos usuários visualizar e comunicar seus projetos de forma mais eficaz, proporcionando com que a tomada de decisões e o envolvimento das partes interessadas.
Estudos de Casos:
Projeto de Infraestrutura em São Paulo: Um estudo de caso realizado pela prefeitura de São Paulo utilizou o InfraWorks para planejar a expansão de uma rede de transporte público. A plataforma permitiu com que a visualização de diferentes alternativas de rota, facilitando a decisão sobre a opção mais eficiente e de maior impacto ambiental. Isso resultou em uma economia significativa de tempo e recursos durante a fase de planejamento.
Fonte: Estúdio Folha – Uol
Possui benefícios para estudantes de Arquitetura e Engenharia?
A resposta é SIM! O InfraWorks garante uma oportunidade única de aprender e praticar habilidades essenciais para suas futuras carreiras. Utilizando o software, os alunos podem:
Visualizar Projetos em 3D: A capacidade de criar e manipular modelos 3D realistas ajuda os estudantes a compreender melhor a escala e o impacto de seus projetos no ambiente real.
Desenvolver Competências Técnicas: O uso de ferramentas avançadas de design e análise prepara os alunos para enfrentar desafios do mundo real, tornando – os mais competitivos no mercado de trabalho.
Trabalho em Colaboração: O InfraWorks faz com que aconteça a colaboração em equipe, fazendo com que vários estudantes trabalhem juntos em um projeto virtual, simulando as condições de trabalho em um ambiente profissional.
Fonte: Autodesk
Impacto na Indústria
Aqui estão alguns dos principais impactos:
Transformação Digital: Ao fornecer uma plataforma integrada para modelagem, design e análise de projetos de infraestrutura, o InfraWorks está impulsionando a transformação digital no setor. Empresas de engenharia civil estão adotando tecnologias avançadas para melhorar a precisão e eficiência de seus projetos. Isso resulta em menos erros, retrabalho e custos reduzidos, além de prazos mais curtos.
Fonte: Autodesk
Inovação e Sustentabilidade: O InfraWorks permite a avaliação de várias alternativas de projeto, promovendo a inovação e a busca por soluções mais sustentáveis. Ferramentas de análise de impacto ambiental e simulação de fluxo de tráfego ajudam a identificar e mitigar os impactos negativos no meio ambiente, garantindo práticas de construção mais verdes e sustentáveis.
Colaboração e Coordenação: Uma das maiores vantagens do InfraWorks é a capacidade de promover a colaboração entre diversas partes interessadas. Engenheiros, planejadores, arquitetos e outros profissionais podem trabalhar juntos em um ambiente virtual compartilhado, facilitando a comunicação e coordenação de projetos complexos. Isso é especialmente importante para projetos de grande escala, onde a integração de diferentes disciplinas é crucial.
Fonte: SPBIM
Conclusão:
O InfraWorks é uma ferramenta poderosa e versátil que está transformando a maneira como os projetos de infraestrutura são planejados, projetados e visualizados. Com suas funcionalidades avançadas de modelagem, design e análise, o InfraWorks está ajudando profissionais de engenharia civil e infraestrutura para criar projetos mais eficientes, sustentáveis e economicamente viáveis. Como resultado, o Infraworks está desempenhando um papel crucial para impulsionar a inovação e a transformação digital no setor de infraestrutura.
O Autodesk Tandem é uma inovação significativa no universo da modelagem de informações de construção (BIM – Building Information Modeling). Essa ferramenta foi desenvolvida pela Autodesk, líder global em software de design, engenharia e entretenimento. Com um enfoque específico na colaboração eficiente, o Tandem visa transformar a maneira como os profissionais da construção interagem e compartilham dados ao longo do ciclo de vida de um projeto. Neste artigo, entenderemos O que é e pra que serve o Autodesk Tandem e exploraremos suas funcionalidades e benefícios, utilizando informações extraídas das fontes fornecidas.
Fonte: Autodesk
O que é o Autodesk Tandem?
O Autodesk Tandem é uma plataforma baseada em nuvem que permite a colaboração em tempo real entre diferentes partes interessadas em um projeto de construção. Ele foi projetado para superar desafios comuns encontrados na indústria da construção, como a falta de integração eficaz entre as fases do projeto e a dificuldade em compartilhar informações entre as equipes.
O Tandem atua como um hub central para dados BIM, facilitando a comunicação e a colaboração entre arquitetos, engenheiros, construtores e outros profissionais envolvidos no processo de construção. A plataforma é compatível com uma variedade de formatos de arquivo BIM, tornando-se uma solução versátil para projetos de diferentes complexidades.
O vídeo a seguir mostra o que o Autodesk Tendem tem a oferecer e suas funcionalidades:
FONTE: Autodesk Tandem – YouTube
Quais são as suas Principais Características?
– Centralização de Dados: O Autodesk Tandem permite que todas as partes interessadas acessem um repositório centralizado de dados BIM, promovendo a consistência e a precisão das informações ao longo do projeto.
– Colaboração em Tempo Real: A plataforma facilita a colaboração instantânea, permitindo que as equipes visualizem e editem modelos simultaneamente, promovendo a tomada de decisões ágeis e a resolução rápida de problemas.
– Compatibilidade: O Tandem é projetado para ser compatível com diversos softwares BIM, garantindo que os usuários possam trabalhar com as ferramentas que melhor atendem às suas necessidades específicas.
– Acessibilidade Remota: Com a capacidade de ser acessado por meio da nuvem, o Tandem possibilita que profissionais acessem e contribuam para o projeto de qualquer lugar, promovendo a flexibilidade e a eficiência.
O Conceito de Digital Twin
O conceito de Digital Twin surgiu da necessidade de obter uma representação virtual precisa de ativos físicos, integrando dados de sensores, sistemas e outras fontes de informação. Essa representação digital não apenas reflete a geometria física do ativo, mas também incorpora informações dinâmicas, como condições ambientais, operacionais e de desempenho.
FONTE: Schneider Electric Blog
Um Digital Twin permite que os stakeholders simulem cenários, prevejam comportamentos e otimizem operações sem a necessidade de intervenção direta no mundo físico. Ele serve como uma ferramenta poderosa para a tomada de decisões informadas e aprimoramento contínuo de ativos ao longo de seu ciclo de vida.
Aplicação do Autodesk Tandem para Digital Twins:
O Autodesk Tandem proporciona uma plataforma poderosa para a criação e gestão de Digital Twins em projetos de construção e infraestrutura.
Através da integração de dados de diferentes fontes e disciplinas, o Tandem permite a visualização holística e em tempo real do projeto, desde o estágio inicial de design até a operação e manutenção.
Com o Tandem, os usuários podem:
Visualizar e Simular:
Explore modelos digitais 3D detalhados e simule o comportamento do projeto em diferentes condições e cenários.
Monitorar e Analisar:
Acompanhe o desempenho do projeto em tempo real, analisando dados de sensores e sistemas de monitoramento para identificar tendências e oportunidades de melhoria.
Tomar Decisões Informadas:
Com base em dados atualizados e análises precisas, tome decisões informadas para otimizar o desempenho e a eficiência do projeto ao longo do ciclo de vida.
Aplicação Voltada para o BIM 7D e Gerenciamento de Facilities
Além de sua aplicação para Digital Twins, o Autodesk Tandem desempenha um papel crucial no contexto do BIM 7D e no gerenciamento de instalações (facilities). O BIM 7D vai além do tradicional modelo 3D (BIM 3D) e incorpora informações relacionadas ao tempo (4D), custo (5D) e operações e manutenção (6D). O Tandem, ao integrar a gestão de Digital Twins, preenche a lacuna para o BIM 7D, adicionando a dimensão da operação e manutenção contínuas.
No gerenciamento de facilities, o Tandem permite que os operadores e proprietários de edifícios e instalações tenham acesso fácil a informações detalhadas sobre o desempenho e o estado dos ativos.
Isso inclui dados de manutenção, consumo de energia, condições ambientais e muito mais. Com essa visibilidade aprimorada, os responsáveis pela gestão de facilities podem otimizar a operação, reduzir custos de manutenção e prolongar a vida útil dos ativos.
Em resumo, o Autodesk Tandem desempenha um papel fundamental na implementação de Digital Twins, oferecendo uma plataforma robusta para a criação, gestão e utilização desses gêmeos digitais. Bem como ele se integra perfeitamente ao contexto do BIM 7D, possibilitando um gerenciamento abrangente de instalações ao longo de seu ciclo de vida.
No entanto, essa abordagem não apenas melhora a eficiência operacional, mas também impulsiona a inovação e a sustentabilidade na indústria AEC.
Benefícios do Autodesk Tandem:
– Redução de Erros
A colaboração em tempo real e a centralização de dados minimizam a possibilidade de erros e inconsistências nos modelos BIM. Resultando em projetos mais precisos e eficientes.
– Economia de Tempo e Recursos
Ao facilitar a colaboração entre equipes e reduzir a necessidade de retrabalho, o Tandem contribui para a economia de tempo e recursos ao longo do ciclo de vida do projeto.
– Maior Eficiência Operacional
A plataforma promove uma abordagem mais eficiente e integrada à gestão de projetos, permitindo que as equipes trabalhem de maneira mais coordenada e eficaz.
Fonte: Autodesk
Conclusão
O Autodesk Tandem surge como uma resposta inovadora aos desafios enfrentados na indústria da construção, proporcionando uma abordagem colaborativa eficiente por meio da tecnologia BIM. Ao centralizar dados, promover a colaboração em tempo real e garantir compatibilidade, essa plataforma representa um avanço significativo no setor da construção. Promovendo projetos mais precisos, eficientes e economicamente viáveis. Com sua acessibilidade remota e capacidade de integrar diversos softwares BIM, o Autodesk Tandem está posicionado como uma ferramenta essencial para profissionais que buscam elevar o padrão da colaboração na construção civil.
O Revit é um software de modelagem de informações da construção (BIM) amplamente utilizado por arquitetos, engenheiros e profissionais da indústria da construção. Ele oferece recursos avançados para criar projetos arquitetônicos, estruturais e de instalações de forma integrada. O Revit Estudante é uma versão gratuita do software disponível para estudantes que desejam aprender e explorar suas capacidades. Neste artigo, vamos explicar passo a passo como você pode fazer o download do programa gratuitamente. Para entender melhor sobre o assunto, sugerimos a leitura dos artigos: O QUE É REVIT, O QUE É AUTODESK.
Passo 1: Verifique os requisitos do sistema
Antes de iniciar o processo de download, é importante garantir que o seu computador atenda aos requisitos mínimos de sistema para executar o software. Verifique o site oficial da Autodesk, a empresa desenvolvedora do programa, para obter as especificações necessárias.
Passo 2: Acesse a página do Revit Estudante
Visite o site da empresa e procure pela página do Revit Estudante. Você pode encontrar essa página pesquisando “Revit Estudante” ou navegando pela seção de produtos e procurando pela versão gratuita do software.
Passo 3: Crie uma conta
Para fazer o download, você precisará ter uma conta na Autodesk. Caso já possua, apenas faça o login, mas se ainda não obtiver, clique no botão “Criar conta” ou “Registrar”.
Passo 4: Preencha os detalhes educacionais
Durante o processo de registro ou criação da conta, você será solicitado a fornecer detalhes sobre sua instituição educacional. Forneça as informações corretas, pois acontecerá a verificação destes dados para que possa seguir com o processo.
Passo 5: Verificação da elegibilidade
Após preencher os detalhes educacionais, poderá ser solicitado uma verificação de elegibilidade. Isso pode variar dependendo do seu país ou instituição educacional. Geralmente, a verificação é feita por meio de uma confirmação de estudante que pode ser um email da instituição ou um documento que comprove sua matrícula.
Passo 6: Faça o download do Revit Estudante
Após concluir a verificação de elegibilidade, você receberá um email de confirmação da com um link para fazer o download. Siga o link fornecido e selecione a versão correta do Revit para o seu sistema operacional. Clique em “Download” e aguarde o término do processo.
Passo 7: Instale o software
Após o download do arquivo de instalação, abra-o e siga as instruções para instalar o software em seu computador. Certifique-se de ler e aceitar os termos e condições do contrato de licença antes de prosseguir.
Passo 8: Ative o Revit Estudante
Depois de concluir a instalação, abra o Revit Estudante e siga as instruções para ativar o software. Você precisará fazer o login com sua conta Autodesk criada anteriormente durante o processo de registro.
Conclusão
Em resumo, este artigo explorou as etapas necessárias para fazer o download gratuito do Revit Estudante, uma poderosa ferramenta de modelagem 3D utilizada por estudantes e profissionais de arquitetura, engenharia e design. Ao seguir o processo delineado, é possível obter acesso ao software de forma legal e desfrutar de todas as funcionalidades oferecidas por ele, contribuindo assim para o desenvolvimento acadêmico e aprimoramento das habilidades na área. Além disso, ressaltamos a importância de cumprir as políticas de uso do programa, respeitando os direitos autorais e as restrições de licença. Ao aproveitar essa oportunidade, os estudantes têm a chance de explorar e dominar uma ferramenta essencial no mercado de trabalho, preparando-se para futuras oportunidades profissionais e enriquecendo sua educação.
Aprenda a fazer o download gratuito do AutoCAD para estudantes
O AutoCAD é um dos softwares de design e desenho técnico mais populares e amplamente utilizados em várias indústrias, como arquitetura, engenharia e design de produtos. Ele oferece uma ampla gama de recursos que auxiliam na criação de desenhos precisos e detalhados. Para estudantes nessas áreas, ter acesso ao software pode ser essencial para aprimorar suas habilidades. Neste artigo, vamos explorar o processo de como fazer o download gratuito do AutoCAD para estudantes. Para entender melhor sobre o assunto, sugerimos a leitura do artigo: O QUE É AUTOCAD?
1. Acesse o site da Autodesk:
A Autodesk, a empresa desenvolvedora do programa, disponibiliza uma versão gratuita do software para estudantes. Acesse o site oficial da Autodesk (www.autodesk.com) e procure pela seção “Estudantes e Educadores” ou “Educação”. Geralmente, você pode encontrá-la no rodapé do site.
2. Crie uma conta educacional:
Para iniciar o processo de download, você precisará criar uma conta educacional. Siga as instruções fornecidas no site para se registrar como estudante. Você pode ser solicitado a fornecer detalhes como nome, instituição educacional, endereço de e-mail válido e informações de verificação de estudante.
3. Verifique sua elegibilidade:
A Autodesk geralmente exige uma verificação de elegibilidade para garantir que você seja um estudante ativo. Isso pode ser feito por meio do seu endereço de e-mail da instituição educacional ou por meio de um documento de comprovação, como um cartão de identificação de estudante ou um comprovante de matrícula. Siga as instruções fornecidas para concluir o processo de verificação.
4. Faça o download do AutoCAD:
Após a verificação da elegibilidade, você poderá fazer o download gratuito do AutoCAD. Acesse a página de download específica para estudantes e selecione a versão adequada do software para o seu sistema operacional. Certifique-se de selecionar a opção “Versão Educacional” ou “Estudante”.
5. Instale o AutoCAD:
Após concluir o download, execute o arquivo de instalação e siga as instruções na tela para concluir o processo. Certifique-se de ler atentamente os termos da licença e concordar com eles antes de prosseguir.
Conclusão
O AutoCAD é uma ferramenta poderosa e essencial para estudantes de arquitetura, engenharia e design. A Autodesk oferece uma versão gratuita do software para estudantes, permitindo que eles tenham acesso aos recursos do programa e aprimorem suas habilidades técnicas. Seguindo os passos mencionados acima, é possível fazer o download gratuito do AutoCAD para estudantes e começar a explorar todo o potencial deste software. Lembre-se de que a versão educacional é destinada apenas para fins educacionais e não pode ser usada comercialmente.
A tecnologia na construção civil vem se transformando constantemente, criando novas possibilidades, agilizando processos e atendendo a necessidades cada vez mais específicas. Para a disciplina de projeto estrutural, por exemplo, existem diversas ferramentas para projeto e modelagem, mas qual a melhor opção, como saber no que investir tempo de aprendizagem e obter o resultado desejado? Tanto o Eberick quanto o Revit são softwares amplamente utilizados na área da construção civil para modelagem e análise estrutural, mas cada um tem suas próprias características e recursos.
O Eberick é um programa brasileiro desenvolvido especificamente para a análise e dimensionamento de estruturas de concreto armado e alvenaria estrutural. Ele oferece recursos avançados para modelagem de elementos estruturais, análise estática e dinâmica, dimensionamento e verificação de normas técnicas.
Fonte: INBEC
Já o Revit é um software de modelagem BIM (Building Information Modeling) que permite a criação de modelos 3D integrados para arquitetura, estrutura e instalações. Também oferece ferramentas para análise de estruturas, mas é mais focado na colaboração entre diferentes profissionais envolvidos em um projeto, como arquitetos, engenheiros e construtores. Para entender mais sobre o assunto sugerimos a leitura dos artigos: O QUE É BIM?; O QUE É O REVIT?
Fonte: SPBIM
Portanto, se a sua principal necessidade é análise e dimensionamento de estruturas de concreto e alvenaria, o Eberick pode ser a melhor opção. Mas se você precisa de uma solução mais abrangente para modelagem e colaboração em projetos de construção, o Revit pode ser mais indicado. No entanto, é importante lembrar que a escolha do software depende das necessidades específicas de cada projeto e da preferência do usuário. Por isso, é recomendável avaliar cuidadosamente as características e recursos de cada software antes de tomar uma decisão.
Algumas diferenças notáveis entre os dois softwares são:
⦁ Funcionalidades: O Eberick é especializado em cálculo estrutural, portanto possui funcionalidades específicas para essa área, como cálculo de cargas, dimensionamento de vigas, pilares, lajes, fundações, entre outros. Já o Revit possui ferramentas para desenho, modelagem 3D, documentação e colaboração em equipe. ⦁ Nível de detalhamento: Enquanto o Eberick é focado em detalhes de construção, como dimensões e especificações de materiais, o Revit permite o desenvolvimento de modelos altamente detalhados, com informações sobre componentes, sistemas, materiais, e outros aspectos relacionados ao projeto. ⦁ Integração: O Revit possui uma maior integração com outros softwares BIM e CAD, permitindo uma maior colaboração entre diferentes áreas e disciplinas. Já o Eberick é mais focado na execução de cálculos estruturais e normalmente é utilizado em conjunto com outros softwares de projeto. ⦁ Curva de aprendizado: O Eberick é um software mais especializado e complexo, requerendo um conhecimento técnico avançado para seu uso eficiente. Já o Revit é mais intuitivo e possui uma interface de usuário mais amigável, o que o torna mais acessível para usuários iniciantes.
Fonte: SPBIM
Conclusão
Em resumo, ambos são importantes para profissionais de engenharia e arquitetura, mas possuem propósitos diferentes. O Eberick é voltado para cálculo estrutural e dimensionamento, enquanto o Revit é mais abrangente, permitindo a criação de modelos BIM detalhados e colaborativos.
Se você é do setor da construção civil, com toda certeza já deve ter ouvido falar ao menos uma vez sobre o termo BIM (Building Information Modeling) e suas associações aos diversos softwares BIM que juntos “operam milagres” em questão de planejamento e execução de projetos. Se você ainda está confuso e ainda se pergunta se afinal de contas “o BIM é uma ferramenta?” Nós, da SPBIM, vamos te esclarecer de vez a diferença de conceitos.
Após a aprovação e publicação oficial do Decreto BIM (2020), o assunto “BIM” ganhou o empurrão necessário para para se enraizar de vez na indústria da construção civil. Apesar de a aderência do BIM no Brasil ainda ser baixa, pois segundo o Governo Federal, apenas 5% do PIB da Construção Civil o adotam, o plano estratégico define a implementação completa do sistema BIM até 2028. O baixo apego à metodologia se deve principalmente pela falta de conhecimento do setor sobre seu funcionamento e ganhos, já reconhecidos perante o estado.
Decreto BIM / Fonte: Diário Oficial
Mas afinal de contas, o que é o BIM? Ele é um conceito que abrange todo um sistema de trabalho que usa a modelagem para atrelar informações da construção a um exemplar digital. Em outras palavras, o BIM é o processo que prototipa a construção real em ambiente virtual, isso possibilita não só a representação mas também o domínio de todo o banco de informações multidisciplinares relativas ao ciclo de vida da construção.
Dito isso, é errado limitar o BIM ao termo ferramenta, pois se trata de uma metodologia muito maior que, além de definir diretrizes e regras para a modelagem, viabiliza padrões para processos e trabalhos similares à construção real. Portanto, usar um Software BIM não necessariamente te faz trabalhar em BIM, mas para usar essa metodologia, você sempre precisará de um Software BIM.
Por que o BIM não é só uma ferramenta?
Apesar dos modelos BIM serem construídos com auxílio de ferramentas BIM, elas por si só não garantem a fidelidade do modelo à construção real, pois a forma com que se usa a ferramenta pode corromper o modelo. Como dito anteriormente, já sabemos que o modelo BIM é um compilado de informações que referenciam a construção real do edifício, portanto, as negligências e uso incorreto da ferramenta inviabilizam que o modelo seja chamado de BIM.
Um exemplo mais claro seria pensar em um trabalho colaborativo de diferentes disciplinas tais como, luminotécnica e arquitetura. Supondo que toda a arquitetura foi modelada no Archicad seguindo todos os preceitos BIM, e que o projeto de luminotécnica foi feito em Revit, mas de forma negligente sem o uso de modelagem de elementos e utilizando apenas linhas e tramas de forma representativa. Quando o responsável pela compatibilização abrir os dois modelos, o projeto de luminotécnica não terá nenhuma informação agregada e, por mais que as representações tenham se originado em um software BIM, ele não seria um modelo BIM, pois a luminotécnica não foi realizada com os elementos corretos, nomenclaturas, padrões, etc.
Principais ferramentas BIM:
Agora que já sabem a diferença entre os conceitos, nós da SPBIM trouxemos um pequeno resumo para entendermos a diferença entre a representação genérica dos modelos em CAD dos modelos BIM. Estes últimos necessariamente contam com as seguintes características:
⦁ ferramentas específicas de modelagens tais como: parede, piso, portas, janelas, pilares, forro, escadas, rampas, telhados e componentes 3D (famílias/objetos);
⦁ Todo elemento inserido no modelo virtual poderá extrair informações de quantidades precisas como: dados de materiais e acabamentos, área, volume, perímetro, o código do produto, nome do fabricante ou até mesmo custos. As possibilidades são diversas;
⦁ Interoperabilidade (OpenBIM): todos os softwares BIM conversam entre si através de IFC’s que possibilitam o trabalho colaborativo.
⦁ Simultaneidade de vistas, ou seja, o modelo se auto ajusta em qualquer vista, independente da vista que ocorra a mudança. Por exemplo, ao mudar o guarda corpo de uma escada, o modelo inteiro atualizará todas as vistas daquele determinado elemento.
Para elucidar um pouco mais sobre o assunto e contextualizar vocês quanto ao mercado das ferramentas BIM, a SPBIM separou um top 3 das ferramentas BIM mais comentadas no mercado:
1 – REVIT
MASP / Fonte: SPBIM
Desenvolvido pela Autodesk, o Revit é o software BIM (Building Information Modeling) mais utilizado no mundo. A ferramenta tem por escopo o desenvolvimento de modelos virtuais tridimensionais (3D) com informações paramétricas, ou seja, o Revit é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) que é utilizado para planejamento, projeto, construção e gerenciamento. Entretanto, cabe ressaltar a elevada curva de aprendizado da ferramenta, que é extensa se comparada a outras ferramentas disponíveis, como o seu principal concorrente, o Archicad.
2- ARCHICAD
Fonte: SPBIM
O Archicad é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft. Com origem desenvolvida para arquitetos, o software proporciona soluções com ferramentas intuitivas voltadas à construção. O Archicad, de maneira única, une a construção e o desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma simulação virtual da construção (famoso modelo) baseado na construção real (o físico) onde é possível extrair e utilizar de maneiras eficiente diversas informações do modelo, desde o planejamento, até o projeto, construção e gerenciamento.
3 – VECTORWORKS
Fonte: Vectorworks
O Vectorworks é um software que surgiu no universo do CAD cujo foco era na plataforma IOS. Foi posteriormente lançado para Windows no qual tinha o nome de Mini CAD. Este software tinha como objetivo a criação e documentação de projetos e a primeira versão estável do software voltado para BIM veio em 2016. E hoje é um dos 3 melhores softwares BIM direcionados a arquitetura e tem algumas ferramentas que seus concorrentes não possuem, o que torna possível seu crescimento no mercado. Semelhante a softwares de modelagem orgânica, como Rhinoceros, o Vectorworks é um software com recursos para modelagem complexa, porém em BIM.
CONCLUSÃO:
Nós da SPBIM entendemos a associação das ferramentas BIM ao BIM em si. Tendo em vista a relação entre ambos, percebemos todo o aporte das ferramentas BIM como indispensáveis. Entretanto, achamos relevante salientar que apenas usar uma ferramenta BIM não te faz especialista BIM, pois o termo abrange um leque de assuntos mais amplos do que apenas baixar um software e sair modelando. Portanto, somos a favor da difusão completa sobre a metodologia BIM e fazemos questão de abrir a discussão do “BIM é uma ferramenta?” em todos os nossos cursos.
Ainda criamos um curso com foco em BIM, no qual tratamos o que é a metodologia, como ela funciona e até mesmo como implantá-la em diferentes nichos.
Neste artigo, nós da SPBIM, iremos elencar todas as novidades que chegaram no REVIT na sua versão 2022, e também onde encontrá-las no software. Caso tenha alguma dúvida de como baixar e se cadastrar para obter a licença legalmente, veja o nosso tutorial passo a passo de Como Instalar o REVIT.
Lista das novidades do REVIT 2022:
EIXOS 3D Os eixos, tiveram uma repaginada, podem ser vistos e criados nas vistas 3D. Essa particularidade da ferramenta já existia em outros softwares BIM como no Archicad por exemplo e agora o REVIT também traz em sua nova atualização.
Eixos 3D Revit 2022
PAREDE CÔNICA Outra novidade que surgiu na nova versão, são as paredes cônicas. Na versão passada (2021), o REVIT trouxe as paredes inclinadas e agora, na mesma linha de parâmetro, pode-se alterar para a possibilidade de ser cônica.
Parede Cônica
PAREDE INCLINADA COM PERFIL EDITÁVEL Como dito, na versão de 2021, a Autodesk adicionou a funcionalidade da criação de paredes inclinadas, porém essas paredes não possuíam a opção de terem seu perfil editado, porém, nessa nova atualização se tornou possível essa edição.
Parede Inclinada com Perfil Editável
NOVAS TIPOLOGIAS DE FAMÍLIAS (RPC) Outra novidade que chegou no Revit 2022, é a possibilidade da troca de cor das famílias que vêm de fábrica no Revit, como pode ser visto no gif abaixo. Nesse exemplo, iniciamos colocando uma das árvores, que já vem no programa, e a trocamos pela família de uma caminhonete, e dentro de suas propriedades, no editar tipo, é possível trocar suas cores.
Novas Tipologias de Famílias (RPC)
NOVO CONJUNTO DE CORES PARA OS AMBIENTES Ao executar a ferramenta de ambientes e posteriormente decidir colocar uma escala de cores nos ambientes, o REVIT possuía determinadas paletas de cores. Nessa nova versão, as paletas sofreram uma atualização, onde possuem mais opções de cores.
Novo Conjunto de Cores para os Ambientes
ISOLAR NÚCLEO DE PAREDES COMPOSTAS Essa atualização pode ser facilmente uma das principais dentro na nova versão. Com essa nova opção dentro da janela de Visibilidade / Gráficos (VG ou VV), que possui o atalho VV ou VG, nós usuários poderemos, nas fases de documentação, isolar a parte do núcleo das paredes.
Isolar Núcleo de Paredes Compostas
EXPORTADOR DE PDF NATIVO Uma inovação que chegou nessa nova versão foi o exportador de PDF nativo no software. Muitos problemas eram encontrados nas versões anteriores com exportadores externos ao programa, pois não faziam a conectividade perfeita com o software. Agora com o seu exportador nativo, esses problemas de conectividade foram sanados.
exportador de pdf nativoExportador de PDF Nativo
“VARIA” NOS PARÂMETROS Nessa atualização, já iremos utilizar um exemplo para melhor entendimento dessa mudança.
“VARIA” nos Parâmetros
Podemos reparar, na animação acima, que ao clicarmos no primeiro elemento, seu parâmetro de restrição de base está no nível 1, porém ao clicarmos também na parede que está com sua restrição de base no nível 2, a restrição de base do conjunto fica com o escrito “varia”, sendo que nas versões anteriores, os parâmetros que possuem valores diferentes apareciam em branco.
ROTAÇÃO E UNIÃO DE IDENTIFICADORES (TAGS) Nessa atualização, o REVIT torna possível a colocação de identificadores (tags) em múltiplos elementos com somente uma anotação, além de permitir sua rotação, como pode ser visto abaixo.
Rotação e União de Identificadores (TAGS)
ANOTAÇÃO DE INCLINAÇÃO DE RAMPAS Outra novidade é a possibilidade de criação das anotações de inclinação das rampas, agora facilitando o processo de documentação, além de ser possível tanto em planta quanto nas vistas 3D.
ANOTAÇÃO DE INCLINAÇÃO DE RAMPAS
Também existem outras novidades como por exemplo:
PREFIXO E SUFIXOS EM COTAS: Onde é possível adicionar prefixos e sufixos diretamente nas tipologias.
QUEBRA DE TABELAS: Caso uma tabela possua uma grande quantidade de informações e não caiba somente em uma folha, ela pode ser dividida em mais de uma folha.
NOVAS CATEGORIAS: Na versão do Revit 2022 houve a inserção de novas categorias de objetos, sendo elas:
Equipamentos Audiovisuais
Equipamentos de Comida
Equipamentos Médicos
Sinalização
Estruturas Temporárias
Circulação Vertical
FILTRO POR FASE: Uma das novidades que animaram os usuários, foi a possibilidade de criação de filtros por fase de projeto. Nas versões anteriores já existiam as fases, porém não permitiam a criação do filtro.
Todas as novidades que chegaram junto com o REVIT 2022, tem como objetivo melhorar o fluxo de trabalho de seus usuários e trazer novos benefícios à modelagem. Essas novidades também podem ser encontradas no nosso canal do youtube SPBIM YOUTUBE, onde exploramos melhor suas funcionalidades e ensinamos onde encontrá-las e como utilizá-las.
Abaixo uma lista sobre outros artigos que escrevemos na SPBIM sobre Revit:
Dentro dos múltiplos termos e múltiplas funcionalidades do mundo BIM, um termo que vemos com muita frequência sendo exaltado por sua funcionalidade é o termo paramétrico, onde pode ser aplicado a praticamente qualquer elemento dentro de um modelo BIM seja uma parede, porta, janela, e até mesmo ambientes inteiros tornando esses elementos em dinâmicos e capazes de alterar suas características de acordo com a demanda e input do usuário. Nesse artigo vamos especificar um recorte dessas categorias que são os objetos paramétricos.
Aula de Família de Revit / Fonte: SpBIM
Para que um elemento seja considerado paramétrico o objeto devera simplesmente ter suas características regidas por parâmetros, ou seja, regras que ditam as suas características, sendo assim um exemplo de um objeto paramétrico como uma bancada por exemplo, onde é possível alterar os parâmetros de largura, altura e profundidade, essa é uma das funcionalidades mais utilizadas dentro dos objetos paramétricos mas o que muitos não sabem é que podemos criar parâmetros extremamente complexos em nossos objetos, como termos uma pia de cozinha com frontões dinâmicos onde o usuário pode definir se serão visualizados e por consequência computados em seu quantitativo.
Bancada Revit / Fonte: SpBIM
Familia: Componente de Gabinete (Casework)
Classificação Omniclass: 23.40.35.00
Nome: Bancada retangular
Dimensões:
Comprimento (m) x Profundidade (m) x Altura instalação (m)
Acessórios: Texto
Fabricante: XXXXX
Modelo: XXXXX
Valor: $$$
Classificação IFC: Furnishing Element
LOD: 300
Os objetos paramétricos são uma parte essencial do workflow em BIM e representam a versatilidade e utilidade que o mesmo podem oferecer, outra utilidade de objetos paramétricos é a sua capacidade de alterar diversas cópias ao mesmo tempo, sendo assim no Workflow BIM podemos alterar a mesma pia de cozinha citada anteriormente e por consequência alterar em todas as outras cópias da mesma através do nosso modelo economizando muito tempo de modelagem e revisões.
Releitura: Cavalete de Cristal da Arquiteta Lina Bo Bardi / Fonte: SpBIM
CONCLUSÃO:
Os objetos paramétricos contém uma infinidade de utilidades e parâmetros que podemos aplicar em nosso cotidiano projetando, se tornou uma prática comum em ter uma biblioteca extensa de objetos que nos auxiliam a modelar e projetar com maior eficiência e nós disponibilizamos aqui no site da SpBIM uma vasta biblioteca de objetos basta você clicar aqui para acessar e aproveitar nossos diversos modelos. Com o fomento do BIM no e as questões sobre parametria, recomendamos a leitura dos artigos a seguir:
Antes de compreender a diferença entre os dois sistemas de modelagem, cabe relembrar a definição técnica de cada um desses sistemas. O sistema CAD – Computer-Aided Design (Desenho Auxiliado por Computador), enquanto o BIM – Building Information Modeling (Modelagem com Informação para Construção) trata-se de um processo para produzir e gerenciar dados “I” do BIM para construção ao longo de todo ciclo de vida do ativo, simulando em ambiente digital a construção real.
Embora os softwares BIM, sejam tecnicamente programas CAD, o termo “CAD” está essencialmente ligado a uma ferramenta de elaboração, como o AutoCAD, portanto tornou-se sinônimo de uma folha digital “prancheta virtual” para criar linhas/formas simbólicas que representam determinada vista de um projeto. Ao passo que o BIM tem sido atrelado a mitigar operações processuais e modelagem de BIM 3D.
Essa dinâmica no BIM está atrelado a sincronização de vistas, e integração do modelo ao fluxo de trabalho colaborativo simultâneo, ou seja, enquanto permite que diferentes pessoas trabalhem concomitantemente em um único arquivo no servidor ao mesmo tempo, o software ainda atualiza todas as vistas automaticamente. Enquanto no CAD seria necessário que um enviasse ao outro e a partir de cada alteração, os arquivos deveriam ser reenviados e/ou referenciados sobre o outro para procurar incompatibilizações ou seguir o trabalho.
Fonte: SpBIM
Além dessa diferença em fluxo de trabalho, o BIM também se difere no seu “I” (informação), pois todos os seus elementos são vinculados a parâmetros de identificação que intitulam o modelo tal qual seria o real, enquanto no CAD existem apenas linhas, que ao clicar ou exportar, não carregaria informações ou regras de parâmetros.
POR QUE USAR O CAD?
Embora o CAD apresente uma quantidade maior de desvantagens, em relação as suas vantagens, a metodologia ainda conta com alguns pontos de vantagens como:
FACILIDADE DE APRENDIZAGEM: Já que a dinâmica de desenvolvimento se assemelha a produção de desenhos no papel, suas ferramentas possuem como foco a representação de geometrias, por tanto as interfaces desses softwares CAD apresentam uma versão mais enxutas, genéricas e simples para representação, o que facilita a aprendizagem da ferramenta.
FACILIDADE EM ENCONTRAR MÃO DE OBRA: A interface são na sua maioria intuitivas, não necessariamente precisa-se ter graduação ou ser da área da construção civil, para desenhar com tais ferramentas, portanto é mais fácil e mais acessível encontrar mão de obra Cadista/Copista/Desenhista.
TRADIÇÃO: A modelagem em CAD é a metodologia mais usada para representação no mercado da construção civil, portanto o compartilhamento de trabalho se torna mais fácil já que vários profissionais já trabalham com tal ferramenta.
SOFTWARE COM CUSTO ACESSÍIVEL: Devido sua limitação de desempenho, e sua já consolidação do Software, o que além de diminuir os reparos e atualizações, permitindo que tais as ferramentas fiquem mais baratas no mercado de softwares em relação aos softwares BIM.
HARDWARE COM CUSTO ACESSÍVEL: Como os softwares de CAD não necessitam de um alto processamento e uma placa de vídeo potente, o seu investimento de hardware é mínimo, pois essas ferramentas conseguem rodar em notebook simples ou até mesmo on-line.
FACILIDADE EM PRODUZIR MULTIPLAS CÓPIAS: Os modelos em CAD permitem a duplicação e replicação dos elementos com uma velocidade imensurável em relação ao desenho a mão, portanto garantem uma maior agilidade para elaborar desenhos similares.
BIBLIOTECA E FORNECEDORES: Existem inúmeras bibliotecas na internet dos famosos “blocos de cad” desenvolvido ao longo desses 20 anos. É possível contar com o desenvolvimento em quase todos os sites de fornecedores da construção civil de blocos ou em muitos casos entregues por vendedores através de CDs e Pendrives.
Fase de Projeto Tradicional (CAD) / Fonte: SpBIM
PRINCIPAIS SOFTWARES CAD:
Visando maior contextualização do que seriam esses softwares CAD, nós da SpBIM separamos alguns softwares multiplataformas (Windows, Mac e Linux), e de compatibilidade de arquivos com os principais softwares e usos em relação ao mercado.
AUTOCAD
Comercializado pela Autodesk, desde 1982, o AutoCAD é o software CAD mais comercializado na indústria civil, a ferramenta funciona como uma prancheta virtual 2D e 3D, onde é possível desenhar e editar a geometria 2D e fácil modelagem 3D com sólidos, superfícies e objetos de malha. O Autocad possibilita desenhar plantas baixas, elevações, cortes e outros desenhos de projeto em 2D e modelos em 3D, criando detalhes, vistas, anotações, folhas etc. Além de ser um programa universal, onde seus arquivos podem ser abertos em diversos outros programas como no Revit, Archicad, Vectoworks e SketchUp.
A comercialização do software é feita através de três opções de vendas:
Autocad mensal: R$1.158,00 (Impostos inclusos)
Autocad anual:R$9.197,00 (Impostos inclusos)
Autocad 3 anos:R$24.826,00 (Impostos inclusos)
*Pode variar conforme dólar
Projeto MASP – O que é Autocad / Fonte: SpBIM
FREECAD
O FreeCAD é um Open Source para modelagem CAD que também funciona como uma prancheta digital, que permite desenhar formas 2D restritas de geometria e usá-las como base para construir outros objetos. Além disso, a ferramenta contém muitos componentes para ajustar dimensões ou extrair detalhes de design de modelos 3D para criar desenhos prontos para produção de alta qualidade. Um dos maiores diferenciais do software é o seu código aberto que está em constante atualização e que é aberto a correções de bugs, implementação de novos recursos ou correção de bugs, a plataforma convida os usuários a participar das novas mudanças e atualizações futuras.
Software gratuito
Software Freecad / Fonte: Ingenieria Libre
OPENSCAD
O OpenSCAD também é um software livre gratuito, especializado em desenhos bidimensionais 2D, e sólidos 3D, na qual a modelagem funciona a partir de programação. Sua interface é enxuta havendo apenas campo de funções essenciais como as padronizadas no Windows, como: save, fazer ou desfazer. E os campos de codificação/ visualização de produto.
Software gratuito
Software Openscad / Fonte: Miscellaneous Projects
POR QUE USAR O BIM?
A metodologia BIM tem ganhado espaço na indústria civil porque além de ser um método integrado, também engloba todas as fases do projeto, respaldando assim todo o ciclo de vida do ativo. Portanto traz aos escritórios inúmeros ganhos, como:
RAPIDEZ NA PRODUÇÃO DE DOCUMENTAÇÃO: Na documentação de projetos em BIM, é possível parametrizar folhas, e literalmente arrastar os desenhos para as pranchas, e fim estará tudo pronto, o carimbo se preenche automaticamente, os textos, símbolos gráficos acompanham a escala conforme a ISO e ABNT de representação de desenho técnico. É possível otimizar o processo com um TEMPLATE BIM e BIBLIOTECA BIM.
ANÁLISE DE INTERFERÊNCIA “CLASH DETECTION”: Os projetos realizados em CAD, não apresentam uma integração entre os desenhos, então acabam acontecendo conflitos chamados de Clashs. Em BIM é possível que todo clash seja destacada e até mesmo automaticamente corrigidos, quando configurado em programação global de um template por exemplo.
POTENCIALIZAÇÃO DO TRABALHO COLABORATIVO: Os Softwares BIM preveem fluxos de trabalhos colaborativos através de modelos centrais, e criações de Worksets (Revit) ou reservas de funções no Teamwork (ArchiCAD), onde pessoas diferentes podem mexer em tempo real na modelagem de um único projeto com em casos do Modelo Federado, onde existe a união de diversos modelos. Então enquanto alguém poderia modelar o térreo, outra modelaria a cobertura, e uma terceira faria a documentação tudo, em tempo real (real time), sem precisar ficar enviando os arquivos entre os usuários, ou indicando o que e onde foi alterado.
PRECISÃO NOS QUANTITATIVOS E ORÇAMENTOS: Com os softwares BIM o modelo já realiza todos os cálculos de quantitativos para o BIM 5D de forma automatizada, basta apenas o preenchimento de parâmetros em cada objeto usado, e a criação de tabelas que além de filtrar esses parâmetros, possibilita criar cálculos reais sobre o que foi realizado através do modelo.
FACILIDADE NO CUMPRIMENTO DE PRAZOS: O BIM simula em ambiente digital o que aconteceria no canteiro real, portanto a partir do tempo e entendimento do processo ainda na fase projetual, é possível diminuir o tempo de execução de processo real, que passa a ser previsto, amenizando os imprevistos de obra.
Além da sua agilização de prazos para o planejamento BIM 4D quanto a processo, cabe destacar o seu dinamismo quanto a simultaneidade das vistas, pois ao criar um desenho 2D, os softwares atualizam automático todas as outras vistas referentes ao desenhado/modificado.
QUALIDADE NO PROJETO = QUALIDADE NA OBRA: Ao projetar tal qual seria construído, os projetistas acabam pensando e detalhando com maior precisão. O que resulta em um projeto mais bem desenvolvido, portanto, as decisões que seriam tomadas em canteiro, acabam sendo definidas junto ao projeto, e o canteiro apenas executa. Como é o caso das paginações, alinhamentos, bonecas etc.
AUMENTO DA CONFIANÇA DO CLIENTE: Todos sabemos que independente da obra, o investimento é alto, e os cliente sempre ficam com um receio de investir em uma ideia sem respaldos ou controle de gastos. A modelagem BIM ameniza os receios do cliente pois tornam as ideias projetuais mais palpáveis e reais quanto a custos, então o cliente se sentem seguros para firmar o investimento tal qual o idealizado pelos projetistas.
CRIAÇÃO DE NOVOS PRODUTOS: O BIM tem viabilizado os avanços plásticos e funcionais dos elementos da indústria civil, que passou a acreditar na intencionalidade, já que os seus desempenhos conseguem ser comprovados no computador os projetistas sentem mais confiantes para assinar as responsabilidades técnicas. E os investidores se sentem mais seguros para investir no produto.
REDUÇÃO DE RETRABALHO: Com o fluxo de trabalho BIM, é mais difícil as incompatibilizações aparecerem, pois os projetistas conseguem entender melhor a outra parte do projeto envolvido, então passam a tomar decisões de formas mais conscientes, o que ameniza a quantidade de revisões e número de retrabalhos para ajustar vista a vista.
REDUÇÃO DE ADITIVOS EM OBRA: Ao se construir um DIGITAL TWIN o projetista prevê cada um dos matérias ou ferramentas que seriam necessários para a elaboração de tal processo, então ao fazer o Twin, é possível diminuir, ou até mesmo acabar com a compra de materiais não previstos, ou materiais a mais que o necessário.
Fase de Projeto BIM / Fonte: SpBIM
PRINCIPAIS SOFTWARES BIM:
Diferente da modelagem genérica dos modelos em CAD, os softwares BIM contam com:
ferramentas especificas de modelagens tais como: parede, piso, portas, janelas, pilares, forro, escadas, rampas, telhados e qualquer objetos 3Das famosas famílias/objetos;
Todo elemento inserido no modelo virtual poderá extrair informações de quantidades precisas como: dados de materiais e acabamentos, área, volume, perímetro ou o código do produto e o nome do fabricante por exemplo, as possibilidades são diversas.
Interoperabilidade (OpenBIM): todos os softwares BIM conversam entre si através de IFC, e todos possibilitam o trabalho colaborativo.
Nós da SpBIM, separamos um top 5 dos softwares BIM mais comercializados no mercado:
REVIT
Desenvolvido pela Autodesk, o Revit é o software bidimensional BIM (Building Information Modeling) mais utilizado no mundo, a ferramenta tem por escopo o desenvolvimento de modelos virtuais tridimensional (3D) com informações paramétricas, ou seja, o Revit é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado para planejamento, projeto, construção e gerenciamento. Entretanto cabe ressaltar a elevada curva de aprendizado da ferramenta, que é extensa se comparado a outras ferramentas disponíveis como o seu principal concorrente o ArchiCAD. E seu custo oscila em relação ao mercado devido a comercialização em dólar:
REVIT FULL MENSAL: US$ 1.383,00
REVIT FULL ANUAL: US$ 11.159,00
REVIT FULL 3 ANOS: US$ 30.132,00
*Pode variar conforme dólar
Caso queira saber mais sobre o assunto, fizemos uma comparação entre as versões: Revit Full vs Revit Solo.
Curso de Revit / Fonte: SpBIM
ARCHICAD
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft. Com origem desenvolvida para arquitetos, o software proporciona soluções com ferramentas intuitivas voltadas a construção de um edifício virtual (3D) e soluções de engenharia estrutural, sendo possível utilizar em todos os tipos de projeto para arquitetura como: edificação, interiores, iluminação, paisagismo, urbanismo, mobiliário, construção e compatibilização.
O ArchiCAD de maneira única une a construção e o desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma simulação virtual da construção (famoso modelo) baseado na construção real (o físico) onde é possível extrair e utilizar de maneiras diversas o modelo desde o planejamento, até o projeto, construção e gerenciamento.
A comercialização do software é realizada através de dois tipos de licenças comerciais:
Aluguel: A licença Full aluguel, no dia de publicação desse artigo, estava pautada em 165€+IVA / mês (cerca de R$ 1.047,75+IVA)
Perpétua: A licença Full vitalícia, no dia de publicação do artigo estava pautada a
Desenvolvido pela Startup Last D Software em 1999, o SketchUp é um software CAD (Computer Aided Design/Desenho assistido por Computador) e simultaneamente BIM devido a sua capacidade de parametrizar as informações da geometria e a possibilidade de exportar em IFC (Requisito básico para um software ser considerado BIM).
Atualmente o Sketchup foi adquirida pela empresa Trimble, a ferramenta possibilita a criação desde rafes (Projetos Gráficos – Croquis de Design) até projetos com precisão de forma fácil e tridimensionais como na Arquitetura e Design. O software foi desenvolvido para a criação de modelos em 3D, com a criação de maquetes em 3D é possível fazer apresentações de forma mais realista, facilita a visualização do projeto e demonstra como seria o projeto finalizado.
A comercialização do software é feita através de três principais licenças comerciais:
SKETCHUP SHOP: US$ 119,00/ano
SKETCHUP PRO: US$ 240,00/ano
SKETCHUP STUDIO: US$ 1.119,00/ano
*Pode variar conforme dólar
Fonte: SketchUp
DYNAMO
O Dynamo pertence a uma nova gama de softwares de arquitetura 3D que são capazes de produzir projetos baseados num conjunto de parâmetros, nomeados como programação visual de código aberto. O Software é gratuito e desenvolvido para poder estender as funcionalidades da Autodesk. Nas versões mais atuais do Revit o Dynamo já vem instalado.
O Dynamo possui uma interface intuitiva semelhante ao seu concorrente o Grasshopper, é um software de fácil domínio, isso se deve a sua base de “programação visual”, ou seja, não é necessário saber programação de texto “base”. Este programa está disponível na versão gratuita, e na versão comercial. A versão comercial, funciona indiferente dos softwares da Autodesk, e é chamada de Dynamo Studio, que é comercializado com três frentes de licenças:
MENSAL: US$ 40,00
ANUAL: US$325,00
3 ANOS: US$880,00
*Pode variar conforme dólar
Fonte: Dynamo
VECTORWORKS
O Vectorworks é um software que surgiu no universo do CAD, cujo enfoco era na plataforma IOS e sendo posteriormente lançado para Windows no qual tinha o nome de miniCAD. Este software tinha como objetivo a criação e documentação de projetos. a primeira versão estável do software voltado para BIM veio em 2016. E hoje é um dos 3 melhores softwares BIM direcionados a arquitetura e com algumas ferramentas que seus concorrentes não possuem, tornando possível seu crescimento no mercado. Semelhante a softwares de modelagem orgânica como Rhinoceros, o Vectorworks é um software com tais recursos porém em BIM.
Seus produtos são subdivididos em nichos de especialização para projeto, ao total são nove, dos quais variam desde arquitetura, até desempenho estrutural, ou luminotécnico. O Vectoworks possui licença vitalícia, como a licença do VECTORWORKS ARCHITECT, custa US$ 3.045,00. *Pode variar conforme dólar
Fonte: Vectorworks
CONCLUSÃO:
Nós da SpBIM, não só utilizamos, como acreditamos tanto na metodologia BIM que tal formato está presente desde a nossa marca, até nossa atuação no mercado, pois vemos o BIM como a evolução CAD capaz de solucionar inúmeros problemas da construção civil, desde erros de orçamentos, problemas de execução e o aumento de aditivos/escolhas de obra sem consentimento do projetista responsável. Portanto, nós da SpBIM recomendamos e ensinamos tal metodologia para aumentar índice de assertividade projetual em relação ao CAD além de aumentar a produtividade, qualidade e lucratividade nos projetos e obras.
