BIM

BIM e Power BI: Controle de custos da obra em tempo real

Por

BIM + Power BI: Controle de custos da obra em tempo real

A integração entre BIM (Building Information Modeling) e ferramentas de análise de dados como o Microsoft Power BI tem transformado a forma como os custos de obra são monitorados e gerenciados. Ao conectar o modelo BIM com dashboards dinâmicos, é possível visualizar informações financeiras em tempo real, trazendo mais transparência, controle e assertividade na tomada de decisão. Essa abordagem representa um avanço significativo na gestão de obras, especialmente em projetos que demandam alto nível de precisão e acompanhamento contínuo



Fonte: HCI

Integração entre modelo BIM e dados de custo

O primeiro passo para criar dashboards eficientes é estruturar corretamente o modelo BIM. Isso significa garantir que os elementos modelados contenham informações consistentes, como quantitativos, materiais e classificações. Sem essa base organizada, a extração de dados para análise se torna limitada e sujeita a erros.

A partir disso, os quantitativos podem ser extraídos diretamente do modelo, seja por meio de tabelas nativas ou exportações em formatos compatíveis, como planilhas ou arquivos IFC. Esses dados servem como base para a vinculação com informações de custo, como composições orçamentárias e bases de preços.

Uma vez integrados, os dados do modelo passam a alimentar o Microsoft Power BI, permitindo a criação de dashboards que cruzam informações físicas e financeiras. Assim, qualquer alteração no modelo pode ser refletida nos custos, garantindo maior controle e atualização constante das informações.

Fonte: HCI



Criação de dashboards dinâmicos e visuais

Com os dados integrados, o próximo passo é desenvolver dashboards que realmente agreguem valor. No Microsoft Power BI, é possível criar visualizações interativas que mostram indicadores como custo total da obra, custo por disciplina, variação orçamentária e avanço financeiro.

Esses dashboards podem ser configurados para atualizar automaticamente conforme novas informações são inseridas no modelo ou nas bases de dados. Isso permite que gestores acompanhem o desempenho da obra em tempo real, identifiquem desvios rapidamente e tomem decisões mais estratégicas.

Benefícios para a gestão e tomada de decisão

A utilização de BIM integrado ao Microsoft Power BI traz ganhos significativos para a gestão de obras. Um dos principais benefícios é a centralização das informações, que reduz a dependência de múltiplas planilhas e minimiza erros manuais.

Além disso, a visualização clara e acessível dos dados facilita a comunicação entre equipes técnicas e gestores, tornando o processo decisório mais ágil e embasado. Com isso, o controle de custos deixa de ser reativo e passa a ser preditivo, permitindo antecipar problemas e otimizar recursos ao longo do projeto.

Fonte: Autodesk

Conclusão

A integração entre BIM e Microsoft Power BI representa um salto na forma de gerenciar custos na construção civil. Ao transformar dados do modelo em dashboards dinâmicos e atualizados em tempo real, as empresas ganham mais controle, transparência e eficiência. Essa abordagem não apenas melhora o acompanhamento financeiro, mas também fortalece a tomada de decisão estratégica, tornando os projetos mais previsíveis e bem-sucedidos.

Gostou do nosso artigo? Clique aqui e se inscreva na nossa newsletter, assim você receberá atualizações de artigos e muito mais do universo BIM.

É possível fazer elementos orgânicos no Sketchup?

Por

É possível fazer elementos orgânicos no Sketchup?



A modelagem de formas orgânicas sempre foi associada a softwares mais avançados e voltados à escultura digital. No entanto, com a evolução das ferramentas e plugins, o SketchUp tem se mostrado cada vez mais capaz de atender a esse tipo de demanda. Mas afinal, até que ponto é possível criar geometrias fluidas, curvas complexas e superfícies naturais dentro desse ambiente tradicionalmente voltado à modelagem mais rígida?

Fonte: ArchDaily

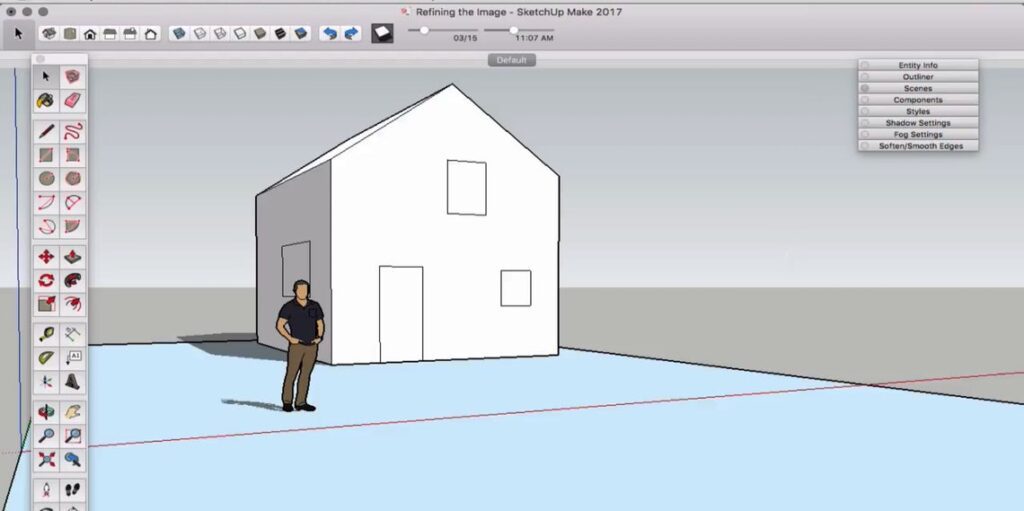

Limitações e possibilidades do SketchUp na modelagem orgânica

O SketchUp foi originalmente desenvolvido com foco em modelagem geométrica simples, baseada em linhas retas, faces planas e volumes bem definidos. Isso faz com que, em sua versão padrão, ele não seja naturalmente intuitivo para a criação de formas orgânicas, como superfícies curvas contínuas ou estruturas biomórficas.

Ainda assim, é possível contornar essas limitações utilizando técnicas específicas, como a segmentação de curvas e o uso estratégico de ferramentas como “Follow Me” e “Sandbox”. Essas abordagens permitem simular superfícies mais suaves, ainda que com certo esforço manual e atenção aos detalhes.

Além disso, o uso de componentes e grupos ajuda a organizar a modelagem, especialmente em projetos mais complexos. Mesmo com limitações nativas, o SketchUp pode sim ser utilizado para formas orgânicas, desde que o usuário compreenda suas restrições e saiba explorá-las de maneira criativa.

Fonte: Architizer

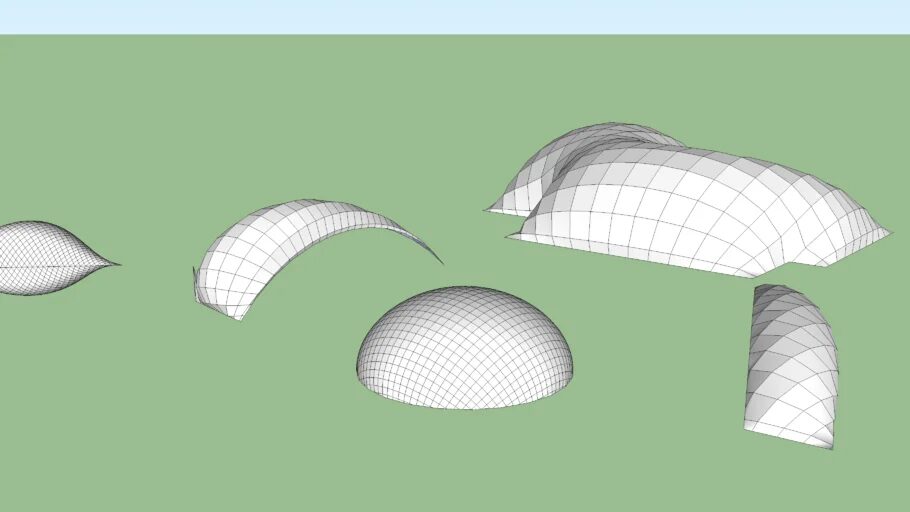

O papel dos plugins na criação de formas orgânicas

Os plugins são fundamentais para expandir as capacidades do SketchUp, principalmente quando o assunto é modelagem orgânica. Ferramentas como Artisan, SubD e FredoScale permitem trabalhar com subdivisão de superfícies, deformações e suavização que aproximam o software de plataformas mais robustas.

Com esses recursos adicionais, é possível criar superfícies mais fluídas, controlar malhas com maior precisão e até simular comportamentos mais naturais de formas. Isso abre portas para projetos arquitetônicos mais ousados, design de produto e até cenografia.

Além disso, muitos desses plugins possuem interfaces intuitivas, o que facilita a adoção mesmo por usuários intermediários. Assim, o SketchUp deixa de ser apenas uma ferramenta de modelagem básica e passa a atuar como um ambiente mais versátil e poderoso.

Alguns ponto de atenção para trabalhar so sketchup é sempre usar as etiquetas e grupos de uma forma pratica e sem limitações


Fonte: Viva Decora

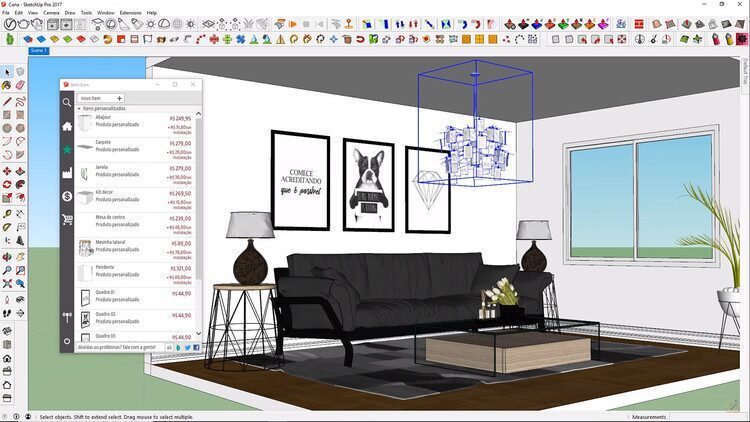

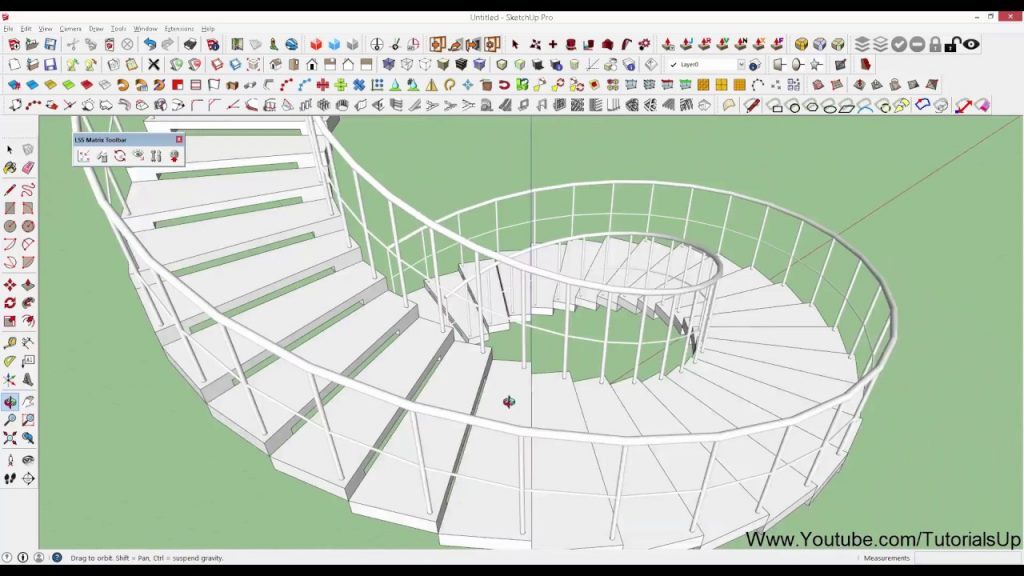

Integração com outros softwares e fluxos de trabalho

Outra estratégia comum para trabalhar com elementos orgânicos é integrar o SketchUp com outros softwares especializados, como modeladores paramétricos ou de escultura digital. Nesse fluxo, o SketchUp pode ser utilizado para estrutura base, enquanto as formas orgânicas são desenvolvidas em ferramentas mais avançadas.

Após a criação de geometrias, é possível importá-las de volta para o SketchUp para ajustes, documentação ou compatibilização com projetos arquitetônicos. Essa abordagem híbrida é bastante utilizada em fluxos BIM e em projetos que exigem maior complexidade formal.

Dessa forma, o SketchUp se mantém relevante dentro de um ecossistema maior, atuando como uma peça importante na comunicação e desenvolvimento do projeto, mesmo quando não é o principal responsável pela modelagem orgânica.


Fonte: 3D Warehouse

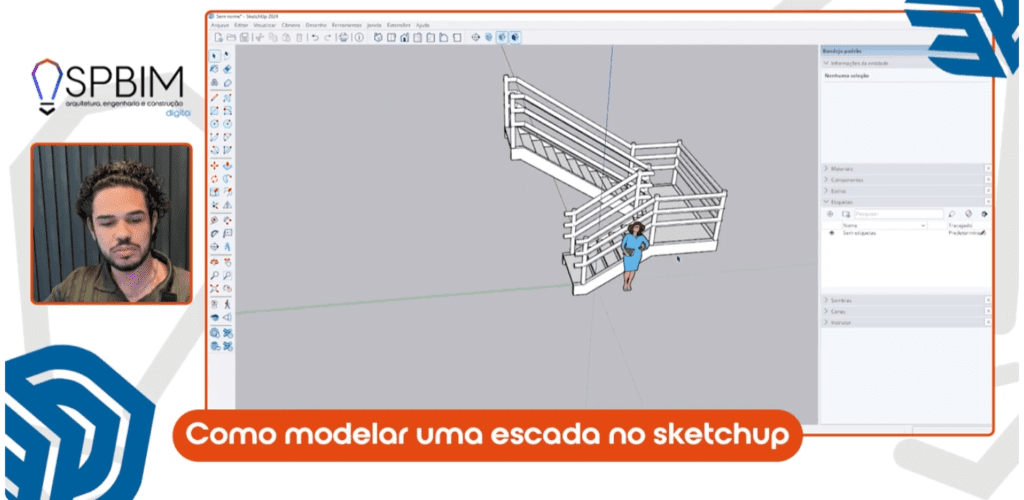

Experiência na prática, a SPBIM te ajuda

Criar uma escada no SketchUp pode parecer simples, mas quando você aplica técnica e organização, o resultado muda completamente.

Neste vídeo, você vai aprender como modelar escadas no SketchUp de forma prática e profissional, utilizando um método que pode ser aplicado em projetos reais, garantindo mais precisão e agilidade no seu fluxo de trabalho. Se você quer evoluir no SketchUp e sair do básico, esse conteúdo é para você.

Fonte: SPBIM

Conclusão

Sim, é possível fazer elementos orgânicos no SketchUp, mas isso depende diretamente das estratégias adotadas pelo usuário. Seja explorando ao máximo as ferramentas nativas, utilizando plugins ou integrando com outros softwares, o importante é compreender que o SketchUp pode ir além do básico. Com conhecimento técnico e criatividade, ele se torna uma ferramenta capaz de atender até mesmo demandas mais complexas e expressivas dentro da modelagem tridimensional.



Gostou do conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!



Digital Twin x As Built: quais são as suas diferenças?

Por

Digital Twin x As Built: quais são as suas diferenças?

No universo da metodologia Building Information Modeling, a evolução das tecnologias digitais têm transformado a forma como projetamos, construímos e operamos edificações. Nesse contexto, dois conceitos ganham destaque: o As Built e o Digital Twin. Embora ambos estejam relacionados à representação fiel de um ativo construído, suas aplicações, níveis de informação e integração tecnológica são bastante distintos — especialmente quando conectados à Internet das Coisas, que amplia as possibilidades de monitoramento e gestão em tempo real.

Fonte: 12v Synergy

O que é As Built e qual o seu papel no BIM

O modelo As Built representa o registro final da obra, ou seja, aquilo que foi efetivamente construído. Ele é desenvolvido ao término da execução, consolidando todas as alterações realizadas em relação ao projeto original. No contexto do BIM, o As Built é um modelo extremamente importante para documentação, manutenção e futuras intervenções no edifício.

Diferente do modelo de projeto, o As Built traz informações precisas sobre dimensões, materiais, instalações e sistemas, refletindo a realidade do que foi executado. Ele funciona como uma “fotografia final” da construção, garantindo que todas as disciplinas estejam compatibilizadas conforme o construído.

No entanto, o As Built é, essencialmente, estático. Após sua entrega, ele não se atualiza automaticamente, a menos que passe por revisões manuais. Isso limita seu uso em operações contínuas, tornando-o mais voltado para registro e consulta do que para monitoramento ativo.

Fonte: NavVis

O que é Digital Twin e sua relação com IoT

O Digital Twin (gêmeo digital) vai além da representação estática. Ele é uma réplica digital dinâmica do ativo físico, constantemente alimentada por dados em tempo real provenientes de sensores e dispositivos conectados via Internet das Coisas. Isso permite acompanhar o desempenho da edificação ao longo de todo o seu ciclo de vida.

Nesse sentido, o Digital Twin funciona como uma plataforma viva de gestão, onde é possível monitorar consumo de energia, desempenho de sistemas, ocupação de espaços e até prever falhas. Essa integração entre modelo digital e operação física transforma o BIM em uma ferramenta ainda mais estratégica, conectando projeto, construção e operação.

Fonte: Forbes Brasil

Principais diferenças e um paralelo com SimCity

A principal diferença entre As Built e Digital Twin está no comportamento da informação: enquanto o As Built registra o passado (o que foi construído), o Digital Twin acompanha o presente e projeta o futuro, com base em dados em tempo real. O primeiro é documental; o segundo é operacional e analítico.

Um paralelo interessante pode ser feito com o jogo SimCity. No As Built, seria como tirar um “print” da cidade depois de construída — tudo está lá, mas sem mudanças. Já o Digital Twin se aproxima da experiência real do jogo: você constrói, monitora, ajusta e toma decisões continuamente com base no comportamento da cidade. Essa analogia ajuda a entender como o Digital Twin traz dinamismo e inteligência para a gestão de ativos.

Conclusão

Embora o As Built e o Digital Twin estejam inseridos no mesmo ecossistema digital do Building Information Modeling, eles atendem a objetivos distintos e complementares. Enquanto o As Built garante a fidelidade do que foi construído, o Digital Twin, potencializado pelo Internet das Coisas, permite uma gestão contínua, inteligente e orientada por dados. Com a crescente digitalização do setor da construção, compreender e aplicar corretamente esses conceitos é essencial para alcançar maior eficiência e inovação ao longo de todo o ciclo de vida das edificações.

Gostou do conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

O que são elementos a partir de massa no Revit?

Por

O que são elementos a partir de massa no Revit?


No contexto da modelagem da informação da construção (BIM), o uso de ferramentas que ampliam a liberdade criativa sem perder a precisão técnica é essencial. No Autodesk Revit, os elementos a partir de massa surgem como um recurso poderoso para transformar formas conceituais em componentes construtivos reais. Essa funcionalidade permite que arquitetos e projetistas trabalhem com geometrias complexas desde as etapas iniciais do projeto, integrando conceito e desenvolvimento técnico em um único fluxo de trabalho.

Conceito de elementos a partir de massa


Os elementos a partir de massa são componentes do modelo arquitetônico gerados com base em uma massa conceitual previamente criada. A massa funciona como um volume inicial, livre de restrições construtivas tradicionais, que permite explorar formas orgânicas, curvas ou não convencionais. A partir dessa geometria base, o usuário pode aplicar elementos construtivos diretamente sobre suas superfícies.

Essa abordagem altera o processo tradicional de modelagem, no qual paredes, pisos e coberturas são criados de forma independente. Em vez disso, o projetista primeiro define a volumetria geral do edifício e, posteriormente, utiliza as faces dessa massa para gerar os elementos. Isso proporciona maior controle sobre a forma global do projeto desde o início.

Além disso, os elementos criados a partir de massa mantêm uma relação paramétrica com a geometria original. Isso significa que, ao modificar a massa, todos os elementos associados são automaticamente atualizados, garantindo consistência e agilidade nas revisões de projeto.

Fonte: QualifeCAD

Aplicações práticas no projeto arquitetônico


A principal aplicação dos elementos a partir de massa está em projetos que demandam maior liberdade formal, como edifícios com superfícies curvas ou geometrias complexas. Nesses casos, modelar diretamente com ferramentas tradicionais pode ser limitado ou trabalhoso, enquanto o uso de massas permite uma abordagem mais fluida e intuitiva.

Um exemplo prático pode ser observado em edificações com formas icônicas, como a Oca do Ibirapuera, cuja geometria curva e contínua poderia ser facilmente explorada por meio de massas conceituais antes da definição dos elementos construtivos. Esse método facilita tanto o estudo volumétrico quanto a posterior materialização do projeto.

Vantagens e limitações do uso de massas


Entre as principais vantagens do uso de elementos a partir de massa está a flexibilidade no processo criativo, permitindo ao projetista experimentar diferentes soluções formais sem comprometer a estrutura do modelo BIM. Além disso, a associação paramétrica entre massa e elementos garante maior eficiência nas alterações e revisões, reduzindo retrabalho.

Por outro lado, essa abordagem também apresenta algumas limitações. O uso de massas pode exigir maior domínio técnico do software, especialmente no controle de níveis, alinhamentos e precisão geométrica. Além disso, em projetos mais simples ou ortogonais, o uso desse recurso pode ser desnecessário, tornando o processo mais complexo do que o necessário.

Fonte: Autodesk

Conclusão


Os elementos a partir de massa no Autodesk Revit representam uma evolução significativa na forma de projetar dentro do ambiente BIM, permitindo integrar criatividade e precisão técnica. Ao possibilitar a transformação de formas conceituais em elementos construtivos reais, esse recurso amplia as possibilidades de projeto e se torna especialmente relevante em arquiteturas contemporâneas e complexas. No entanto, seu uso deve ser estratégico, considerando a complexidade e as necessidades específicas de cada projeto.

Gostou do conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

3 Livros essenciais sobre BIM

Por

3 Livros essenciais sobre BIM



O Building Information Modeling (BIM) tem transformado a forma como projetos de arquitetura, engenharia e construção são concebidos, executados e gerenciados. Para profissionais que desejam se aprofundar nesse universo, a leitura de obras especializadas é fundamental para compreender conceitos, metodologias e aplicações práticas. Neste artigo, destacamos três livros essenciais sobre BIM que servem como base sólida tanto para iniciantes quanto para profissionais que buscam aprimoramento.

Fonte: Freepik

BIM Handbook: A Guide to Building Information Modeling


O livro BIM Handbook, de Chuck Eastman, Paul Teicholz, Rafael Sacks e Kathleen Liston, é considerado uma das principais referências mundiais sobre o tema. A obra apresenta uma visão abrangente do BIM, abordando desde conceitos básicos até aplicações avançadas em diferentes etapas do ciclo de vida de um empreendimento.

Ao longo do livro, os autores exploram como o BIM impacta processos, tecnologias e políticas dentro da indústria da construção. São discutidos temas como interoperabilidade, colaboração entre disciplinas e mudanças nos fluxos de trabalho tradicionais, oferecendo uma compreensão profunda do potencial da metodologia.

Além disso, o BIM Handbook traz estudos de caso reais que ilustram a aplicação do BIM em projetos de diferentes escalas. Isso torna a leitura ainda mais rica, permitindo que o leitor conecte teoria e prática de forma clara e objetiva.

Fonte: Amazon

Building Information Modeling: Planning and Managing Construction Projects with 4D CAD and Simulations


Escrito por Willem Kymmell, este livro é ideal para quem deseja entender como aplicar o BIM na gestão de projetos e obras. A obra foca especialmente no uso do BIM como ferramenta de planejamento, integrando cronogramas (4D) e simulações para melhorar a execução dos empreendimentos.

O autor apresenta conceitos de forma acessível, com exemplos práticos que ajudam a visualizar como o BIM pode ser utilizado para otimizar processos construtivos, reduzir riscos e aumentar a eficiência. É uma leitura bastante recomendada para gestores e profissionais envolvidos na fase de obra.

Fonte: Amazon

Novidade na SPBIM!


 Com base em anos de experiência prática no mercado AEC, a SPBIM está desenvolvendo um livro próprio que promete reunir conhecimento aplicado, metodologias consolidadas e aprendizados reais adquiridos ao longo de sua trajetória. Diferente de obras mais teóricas, o material nasce da vivência direta em projetos, treinamentos e implantações BIM, trazendo uma abordagem prática e alinhada às necessidades do mercado brasileiro.

Temos como missão impulsionar o BIM no Brasil e já capacitou milhares de profissionais, construiu uma base sólida de conhecimento ao atuar com treinamentos, consultorias e serviços especializados. Esse histórico permite que o livro vá além dos conceitos básicos, abordando desafios reais enfrentados por empresas, estratégias de implementação e boas práticas que realmente funcionam no dia a dia dos projetos.

Mais do que um conteúdo técnico, o livro reflete a visão da SPBIM de elevar o nível da indústria da construção por meio da inovação, excelência e compartilhamento de conhecimento. A expectativa é que ele se torne uma referência para profissionais que desejam não apenas aprender BIM, mas aplicá-lo de forma estratégica e eficiente.

Por isso, se você quer sair na frente e acompanhar esse lançamento, vale a pena ficar atento às novidades: acompanhe o Instagram da SPBIM para não perder atualizações, conteúdos exclusivos e o anúncio oficial desse material que promete impactar o mercado BIM no Brasil.

Fonte: SPBIM

Conclusão


Investir em conhecimento é essencial para acompanhar a evolução do BIM e se destacar no mercado da construção civil. Os livros apresentados oferecem uma base completa, combinando teoria, prática e visão estratégica sobre a metodologia. Ao explorar essas obras, profissionais conseguem desenvolver uma compreensão mais profunda do BIM e aplicá-lo de forma eficiente em seus projetos, contribuindo para resultados mais inovadores e sustentáveis.

A Generativa + BIM (Parte 3)

Por

IA Generativa + BIM (Parte 3)

Nas Partes 1 e 2 desta série, falei sobre:

  • Parte 1 – Como a IA Generativa já está ajudando no BIM em tarefas como documentação, comparação PB × PE, geração de alternativas e visualização.
  • Parte 2 – Como Dynamo, Rhino/Grasshopper e PyRevit, conectados à IA, permitem automações sob medida dentro do Revit e de outros softwares.

Agora, quero juntar essas peças em um contexto que faz parte do meu dia a dia e dos meus livros BIM em Infraestrutura Urbana, IA em BIM, O Arquiteto da Água e Paracambi Cidade Resiliente:

infraestrutura pública, cidades resilientes e áreas ambientalmente sensíveis, sob a pressão de decretos, leis, TACs e órgãos de controle.

É aqui que IA + BIM deixam de ser apenas “ganho de produtividade” e passam a ser ferramentas de transparência, segurança técnica e responsabilidade com o território.

  1. O cenário: decretos, leis, TACs e a pressão por fazer mais com menos

No Brasil, a pauta de infraestrutura e cidades resilientes hoje passa por alguns marcos importantes:

  • Decreto 10.306/2020 – estabelece o uso do BIM na execução direta ou indireta de obras e serviços de engenharia executados com recursos da União;
  • Estratégia BIM BR – define metas e fases de adoção do BIM;
  • Lei 14.133/2021 (Nova Lei de Licitações) – traz um ambiente mais aberto para uso de BIM e de tecnologias digitais;
  • TACs ambientais – como os firmados com o Ministério Público e órgãos como o ICMBio, exigindo intervenções em áreas sensíveis;
  • aumento drástico de eventos extremos (enchentes, deslizamentos, secas), expondo a fragilidade da nossa infraestrutura e do planejamento urbano.

Ao mesmo tempo, muitos órgãos públicos ainda estão:

  • com equipes reduzidas;
  • com processos híbridos (parte BIM, parte CAD, muita coisa em PDF);
  • sob forte pressão de controle externo.

É exatamente nessa convergência que IA Generativa + BIM podem apoiar, desde que usados com método e senso de responsabilidade.

  1. IA em BIM aplicada à drenagem urbana e rodoviária

Em BIM em Infraestrutura Urbana, dedico capítulos inteiros à drenagem urbana e rodoviária, pontuando:

  • a importância de modelar redes, bacias, dispositivos de retenção, taludes;
  • a integração com rodovias, pontes, túneis, áreas urbanas consolidadas e áreas de expansão;
  • a necessidade de pensar cidade-esponja e Soluções baseadas na Natureza (SbN).

Quando adicionamos IA Generativa a esse cenário, algumas aplicações ficam muito claras na prática.

2.1. Análise e triagem de grandes projetos de drenagem

Em contratos de rodovias e sistemas urbanos, é comum receber:

  • dezenas de pranchas de Projeto Básico (PB);
  • dezenas de pranchas de Projeto Executivo (PE);
  • memórias de cálculo, relatórios e anexos dispersos.

Eu tenho usado IA para:

  • comparar PB × PE em lote (por exemplo, 50 pranchas de PB com 50 pranchas de PE);
  • identificar: mudanças em diâmetros, declividades e materiais; alterações de critérios (chuva de projeto, TR, coeficientes); pontos em que a capacidade da drenagem foi reduzida sem justificativa;
  • classificar essas mudanças por impacto (baixo, médio, alto risco).

Esse fluxo pode ser:

  • totalmente sobre PDFs (para órgãos que ainda não têm modelo BIM);
  • híbrido, com BIM + PDF;
  • ou 100% BIM, conectando Civil 3D/Revit/InfraWorks direto a agentes de IA.

O benefício é imediato:

  • tempo de análise cai drasticamente;
  • consistência aumenta (mesmos critérios em todos os trechos);
  • a equipe técnica consegue focar nos trechos realmente críticos.

2.2. Apoio à concepção e revisão de SbN e cidades-esponja

Nos trabalhos que originaram O Arquiteto da Água e Paracambi Cidade Resiliente, a lógica é clara:

água, solo, vegetação e ocupação urbana precisam ser tratados como sistema, não como “problemas pontuais”.

BIM + IA Generativa ajudam nessa visão sistêmica:

  • modelando em BIM as soluções clássicas (galerias, bueiros, dissipadores);
  • usando Rhino/Grasshopper + IA para prototipar soluções verdes: parques alagáveis; canais vegetados; polders e reservatórios anfíbios; micro-intervenções de drenagem de baixo impacto;
  • trazendo essas soluções de volta ao BIM para: simulação (volume retido, escoamento); compatibilização com o viário e o mobiliário urbano; documentação para obras e licitações.

Com IA, conseguimos:

  • explorar mais alternativas em menos tempo;
  • simular efeitos hidrológicos/geométricos com rapidez;
  • comunicar as soluções via imagens e relatórios mais claros.

  1. Parques ecológicos, TACs e áreas sensíveis: como IA + BIM ajudam a “não errar”

Nos últimos meses, tive a oportunidade de trabalhar em áreas sob gestão do ICMBio, em projetos ligados a TAC em um parque ecológico. O desafio é sempre um equilíbrio fino:

  • atender às exigências legais;
  • garantir segurança e funcionalidade;
  • não agredir a paisagem nem o funcionamento dos ecossistemas.

3.1. IA na concepção de estruturas de baixo impacto

Usando BIM + Rhino/Grasshopper + IA, é possível:

  • gerar alternativas de mirantes, passarelas, pórticos, edificações leves;
  • parametrizar: altura máxima; área de projeção; distância de corpos d’água; limites de visibilidade;
  • pedir à IA que sugira soluções que: “desapareçam” na paisagem; não aumentem o risco de erosão ou escoamento concentrado; respeitem as rotas de fauna e vegetação sensível.

O que antes dependia de muitas tentativas e erros pode ser explorado de forma mais rápida e objetiva, sempre com o arquiteto/engenheiro conduzindo o processo.

3.2. IA na documentação para órgãos ambientais

Depois da concepção, vem a parte que muita gente subestima: documentar bem.

Aqui, a IA Generativa volta a ser útil:

  • organizando memórias descritivas e relatórios de impacto;
  • cruzando planta, corte e dados de drenagem com exigências do TAC;
  • gerando textos claros que expliquem: por que aquela solução é de baixo impacto; como ela se comporta sob eventos de chuva intensa; como integra a lógica de cidade-esponja ao parque.

Isso não substitui o estudo técnico, mas facilita:

  • a comunicação com ICMBio, Ministério Público, conselhos;
  • a defesa do projeto em audiências e consultas públicas.

  1. IA + BIM + setor público: transparência, controle e confiança

Uma preocupação recorrente em obras públicas é a confiança:

  • como garantir que o projeto executivo respeita o básico?
  • como assegurar que normas, TACs, contratos e especificações estão sendo cumpridos?
  • como documentar isso de forma auditável?

Quando conectamos IA Generativa ao BIM com método, ganhamos quatro coisas importantes.

4.1. Rastreabilidade

Se você:

  • mantém registro dos dados de entrada (modelos, PDFs, normas);
  • guarda os prompts usados e as versões dos modelos de IA;
  • documenta as respostas e decisões tomadas;

então você passa a ter uma trilha de auditoria:

  • é possível mostrar como uma conclusão foi alcançada;
  • órgãos de controle podem entender o raciocínio;
  • o gestor público ganha segurança ao assinar.

4.2. Padronização de critérios

Com IA:

  • você consegue aplicar o mesmo critério a todos os trechos de uma rodovia, a todas as bacias de um sistema urbano, a todas as rampas de um prédio público;
  • isso reduz o “depende de quem pegou o processo”.

Em Desvendando Metodologia BIM, já estava claro que padrões são essenciais para BIM funcionar. A IA apenas amplia essa lógica.

4.3. Rapidez com responsabilidade

IA + BIM não significam “aprovação automática de projeto”. Mas significam:

  • conseguir revisar muito mais coisa em muito menos tempo;
  • liberar as equipes de tarefas repetitivas;
  • concentrar o esforço humano em decisão, não em copiar/colar.

Isso é especialmente valioso em secretarias de obras, departamentos de infraestrutura e agências reguladoras sobrecarregadas.

  1. Limites, riscos e o que vem pela frente

Seria irresponsável falar de IA em obras públicas e áreas sensíveis sem tocar nos riscos, que também discuto no capítulo 6 do IA em BIM.

5.1. Riscos

  • Dependência acrítica

IA não substitui projeto nem revisão técnica. Ela amplia nossa capacidade, mas não assume responsabilidade.

  • Dados ruins, conclusões ruins

Sem dados bem estruturados e normas atualizadas, a IA apenas acelera erro.

  • Caixa-preta Modelos de IA são complexos; por isso é fundamental manter logs, registrar critérios e, sempre que possível, usar modelos e fluxos transparentes.

5.2. O que enxergo como próximos passos

Com base na trajetória dos livros e da prática:

  1. Agentes de IA especializados por domínio drenagem urbana; rodovias e ferrovias; acessibilidade; incêndio; obras em áreas de preservação.
  2. Protocolos de uso da IA em contratos públicos definir o que pode ser automatizado; como registrar trilha de decisão; como tratar propriedade intelectual de modelos gerados com IA.
  3. BIM + IA + GIS em escala municipal e metropolitana usar IA para priorizar intervenções; combinar obras cinzas (galerias, reservatórios) com soluções verdes (parques, jardins de chuva, etc.); integrar resiliência hídrica, mobilidade e habitação com base em dados.

  1. Fechando a série: de teoria a prática

Ao longo de Desvendando Metodologia BIM, BIM em Infraestrutura Urbana, IA em BIM, O Arquiteto da Água e Paracambi Cidade Resiliente, tenho insistido em um ponto:

não se trata de “trocar” o jeito de projetar por uma moda tecnológica, e sim de usar melhor a inteligência (humana e artificial) que temos à disposição para entregar infraestrutura mais justa, eficiente e resiliente.

Nesta série de 3 artigos, tentei mostrar que:

  1. Parte 1 – IA Generativa já está ajudando em documentação, comparação PB × PE, visual e geração de alternativas.
  2. Parte 2 – Dynamo, Rhino/Grasshopper e PyRevit permitem construir automações sob medida, dentro e ao redor do Revit.
  3. Parte 3 – Quando aplicamos isso em infraestrutura pública, drenagem, cidades-esponja e TACs, não estamos só ganhando produtividade; estamos fortalecendo transparência, responsabilidade e resiliência.



Autor: Marcio Gentil

IA Generativa + BIM (Parte 2)

Por

IA Generativa + BIM (Parte 2)

Dynamo, Rhino/Grasshopper e PyRevit na automação do dia a dia

“Quando eu comecei a usar o Dynamo, percebi que estava transformando o Revit de um ‘caderno de desenhos’ em um verdadeiro laboratório de experimentação. Hoje, com a IA Generativa, esse laboratório ficou ainda mais inteligente.”

Na Parte 1 desta série, mostrei como a IA Generativa já está presente em plugins, documentação automática, comparação PB x PE e visualização, em cima do que desenvolvo no livro IA em BIM.

Agora quero dar um passo além: sair do “plug-and-play” e entrar naquilo que eu chamo de IA como motor da automação personalizada, usando três pilares que muitos escritórios e órgãos públicos já têm (ou poderiam ter) à mão:

  • Dynamo
  • Rhinoceros & Grasshopper
  • PyRevit

Essa tríade, combinada com as APIs do Revit e com serviços de IA, permite transformar o BIM em um ambiente realmente inteligente: capaz de aprender com projetos anteriores, aplicar normas automaticamente, gerar alternativas e revisar conjuntos grandes de pranchas PB/PE com eficiência.

  1. Dynamo + IA: da programação visual à automação inteligente

No meu livro IA em BIM, eu descrevo o Dynamo como “programação visual avançada” que abre a caixa-preta do Revit.

Sozinho, o Dynamo já permite:

  • criar e modificar elementos em massa;
  • padronizar parâmetros;
  • gerar vistas, nomenclaturas e filtros;
  • extrair dados do modelo para tabelas, relatórios, planilhas.

Quando conecto isso à IA Generativa, o Dynamo deixa de ser apenas “automação mecânica” e passa a operar como ponte entre o modelo BIM e um cérebro externo.

1.1 Como funciona o fluxo (Revit → Dynamo → IA → Dynamo → Revit)

Um fluxo genérico que eu tenho usado é:

  1. Coleta de dados com Dynamo
  • O script percorre o modelo e extrai:
  • parâmetros de elementos (por exemplo, tubulações de drenagem urbana/rodoviária, bueiros, sarjetas, bacias de retenção);
  • metadados de pranchas (nome, escala, disciplina, fase);
  • resultados de análises (volumes, vazões, níveis d’água, tempos de recorrência, etc.).
  1. Envio para a IA
  • Os dados são estruturados (JSON, CSV) e enviados a um modelo de IA (via API).
  • A IA recebe também o contexto:
  • normas aplicáveis (NBR, manuais de drenagem, cadernos BIM, BEP);
  • perguntas específicas (“o projeto está aderente?” “onde estão as divergências entre PB e PE?”).
  1. Processamento pela IA
  • A IA compara dados, aplica critérios, identifica padrões e anomalias.
  • Gera:
  • observações técnicas;
  • listas de não-conformidades;
  • sugestões de ajustes de parâmetros.
  1. Retorno ao Dynamo e ao Revit
  • O Dynamo lê a resposta e:
  • escreve flags/observações em parâmetros de elementos (por exemplo, “verificar diâmetro”, “declividade abaixo do mínimo”);
  • cria vistas e filtros para destacar conflitos;
  • exporta relatórios em formatos padronizados.

1.2 Exemplo real: drenagem urbana e rodoviária

Em um projeto de rodovia que estou acompanhando, usei esse fluxo para analisar a rede de drenagem. O Dynamo extraiu mais de 1.000 tubulações, dezenas de bueiros e diversos dispositivos de retenção. A IA apontou trechos com velocidade acima do recomendado e diâmetros subdimensionados.

Em poucas horas, eu tinha:

  • uma triagem inteligente dos pontos críticos;
  • um rascunho de relatório com texto técnico pronto para revisão;
  • marcações no modelo que facilitam a correção pela equipe de projeto.

O ganho de tempo, comparado ao processo manual em planilhas, foi significativo.

  1. Rhino/Grasshopper + IA: geometria complexa, SbN e cidades-esponja

Quando o desafio é criar formas orgânicas – bacias de retenção, wetlands, polders ou passarelas que se “dobram” sobre o relevo – eu recorro ao Rhino/Grasshopper como laboratório de geometria e design generativo. Nos meus livros O Arquiteto da Água e Paracambi Cidade Resiliente, essa abordagem aparece associada a soluções baseadas na natureza (SbN) e cidades-esponja.

2.1 Fluxo típico (contexto territorial → Grasshopper + IA → BIM)

  1. Importar o contexto
  • Trago para o Rhino: MDT, curvas de nível, uso do solo, corpos d’água, zonas de proteção e restrições.
  1. IA Generativa para soluções de forma e drenagem
  • A partir de parâmetros que eu defino (volume máximo de retenção, taxa de ocupação, restrição de altura, distâncias mínimas), a IA gera variações de:
  • canais verdes, bacias de retenção, jardins de chuva, parques alagáveis;
  • trilhas, passarelas, equipamentos leves em áreas sensíveis.
  • A IA pode:
  • sugerir combinações geométricas que maximizem volume de retenção e minimizem interferência;
  • explorar formas que se integrem ao relevo, à paisagem e ao regime hidrológico.
  1. Avaliação automática
  • Cada variante passa por análises de volume, velocidade de escoamento e compatibilidade com a topografia, usando o próprio Grasshopper e ferramentas de análise hidrológica/hidráulica.
  1. Exportação para o BIM (Revit, Civil 3D, InfraWorks)
  • As soluções selecionadas são exportadas via IFC, DWG ou plugins.
  • No BIM, eu faço o detalhamento, compatibilização e documentação contratual.

  1. PyRevit + IA: o “painel de IA” dentro do Revit

Se o Dynamo é o laboratório visual e o Rhino/Grasshopper o estúdio de forma, o PyRevit é o “botão de atalho” que coloca a IA na própria interface do Revit.

Com PyRevit, eu consigo:

  • criar abas e botões personalizados;
  • rodar scripts Python que conversam com a API do Revit;
  • integrar web services, bancos de dados, repositórios de normas e agentes de IA.

3.1 Botões inteligentes: PB x PE, normas e relatórios

Algumas automações que já uso no dia a dia:

Botão “Comparar PB x PE”

  1. O script lê as pranchas PDF de Projeto Básico (PB) e Projeto Executivo (PE) associadas ao projeto, além de dados do modelo quando há BIM.
  2. Envia tudo para um agente de IA configurado para encontrar diferenças relevantes de dimensionamento, traçado e critérios.
  3. Recebe uma lista de divergências, destacando:
  • mudanças em diâmetros, declividades, materiais;
  • alterações em critérios de cálculo (chuva de projeto, TR, coeficientes);
  • possíveis reduções de desempenho.
  1. Marca no Revit os elementos e vistas onde estão os principais pontos de atenção e gera um relatório preliminar.

Botão “Checar NBR 9050 / norma específica”

  1. O script identifica rampas, escadas, portas, sanitários, rotas de fuga, conforme a norma alvo.
  2. A IA lê os parâmetros (larguras, alturas, inclinações, distâncias) e compara com os itens da norma que eu disponibilizei.
  3. Gera uma lista de conformidade/não conformidade, com referência ao item normativo.
  4. O modelo é marcado com alertas para revisão.

Botão “Gerar relatório técnico”

  1. O script reúne tabelas de quantitativos, vistas, resultados de checagens (PB x PE, normas, SbN) e normas aplicadas.
  2. A IA monta um texto estruturado com introdução, metodologia, análise, conclusões e recomendações.
  3. Eu reviso, ajusto o que for necessário e sigo com o processo interno ou com o envio ao órgão público.

  4. Benefícios e cuidados

4.1 Benefícios que já vejo na prática

  • Tempo – revisões de dezenas ou centenas de pranchas PB/PE em horas, não dias.
  • Escala – capacidade de analisar redes de drenagem e sistemas complexos sem perder qualidade.
  • Consistência – critérios normativos aplicados de forma uniforme em todos os projetos.
  • Rastreabilidade – prompts, arquivos de entrada/saída e versões de IA podem ser registrados, o que é fundamental em obras públicas e TACs.

4.2 Cuidados inegociáveis

  • IA não substitui responsabilidade técnica – eu sempre reviso, valido e assumo as decisões.
  • Normas atualizadas – alimentar a IA com normas antigas é receita para erro; mantenho meu acervo sempre atualizado.
  • Documentação do fluxo – registro como a IA foi usada, que dados recebeu e quais recomendações foram aceitas ou rejeitadas.
  • Fase de testes – antes de incorporar uma automação ao fluxo oficial, faço pilotos e calibro.

  1. Conclusão – do “plugin pronto” à automação sob medida

Na Parte 1, mostrei que a IA Generativa já está disponível em plugins prontos. Nesta Parte 2, quis deixar claro que, com Dynamo, Rhino/Grasshopper e PyRevit, eu posso criar a minha própria camada de inteligência, adaptada ao meu tipo de projeto, às normas que preciso cumprir e ao nível de maturidade BIM da organização.

O próximo passo, para mim, é sempre:

  1. mapear as tarefas repetitivas e de alto impacto;
  2. escolher a ferramenta certa para cada tipo de automação;
  3. conectar a IA via API;
  4. testar, revisar, registrar – e só então incorporar ao processo oficial.

Na Parte 3, eu levo essa conversa para o campo da infraestrutura pública, cidades resilientes e áreas sensíveis, onde IA + BIM ajudam não apenas a ganhar produtividade, mas a reforçar transparência, segurança técnica e responsabilidade com o território.

E na infraestrutura urbana, como a IA Generativa se encaixa? No livro “BIM em Infraestrutura Urbana”, mostro como a IA já é usada para otimizar traçados rodoviários, dimensionar pavimentos (com base em dados de CBR), simular redes de drenagem e modelar obras de arte especiais. A IA Generativa é o próximo passo: ela pode, a partir de restrições de terreno, orçamento e normas, propor alternativas de alinhamento, seção transversal e até soluções de drenagem sustentável (SbN) que um humano levaria dias para explorar. A trilogia (Desvendando BIM → BIM em Infraestrutura Urbana → IA em BIM) foi pensada justamente para construir esse conhecimento de forma estruturada. Os links estão na área “Em destaque” do meu perfil.

Este texto faz parte de uma trilha maior que aprofundo nos livros ‘Desvendando Metodologia BIM’, ‘BIM em Infraestrutura Urbana’ e ‘IA em BIM’, disponíveis na seção Em destaque do meu perfil.





Autor: Marcio Gentil

IA Generativa + BIM (Parte 1)

Por

IA Generativa + BIM (Parte 1)

O que já dá para automatizar hoje em projetos, obras públicas e infraestrutura urbana

Quando escrevi Desvendando Metodologia BIM, meu foco era ajudar profissionais e organizações a dar o primeiro passo: sair do CAD 2D, estruturar processos, entender normas como a ISO 19650 e perceber que o BIM é muito mais do que “um 3D bonito”.

Depois, em BIM em Infraestrutura Urbana, aprofundei o BIM aplicado a rodovias, drenagem, pontes, portos, aeroportos, ferrovias e mobiliário urbano, sempre com o pé na realidade brasileira, nos decretos, cadernos BIM e obras públicas.

Mais recentemente, em IA em BIM: Como Automatizar Tarefas, Projetar Melhor e Ganhar Tempo com Inteligência Artificial, avancei para a pergunta que mais tenho escutado:

IA Generativa em BIM é só hype ou já existe algo que eu possa usar HOJE, com projeto real, obra pública, PB/PE, cronograma apertado e órgão de controle olhando tudo?

Com base na pesquisa e na prática, a minha resposta é clara: já dá para usar, e com impacto concreto.

Neste primeiro artigo da série, eu quero mostrar:

  • como a IA Generativa se encaixa no ecossistema BIM que eu já venho trabalhando;
  • o que ela já automatiza hoje, sem que você precise reinventar todo o seu fluxo.

  1. Do BIM “tradicional” ao BIM com IA Generativa

No IA em BIM (especialmente no capítulo 1), eu resumo o salto assim:

  • BIM tradicional é um modelo 3D com informação: paramétrico, coordenado, com 4D, 5D, 6D, 7D, clash detection, quantitativos, análises etc.
  • BIM com IA é o mesmo modelo, mas acoplado a “motores inteligentes” que aprendem com dados, geram alternativas, automatizam tarefas e me ajudam a decidir.

No capítulo 1.4 do livro, eu comparo esses dois mundos e mostro que:

  • o modelo deixa de ser apenas um “repositório” de informação;
  • e passa a ser um sistema que aprende, antecipa problemas e sugere caminhos.

Quando falo especificamente de IA Generativa, eu penso em quatro frentes principais:

  1. Texto – geração de memoriais, relatórios, pareceres, justificativas, e-mails técnicos.
  2. Imagem – renders, ilustrações conceituais, variações visuais, materialidades.
  3. Código – scripts Dynamo, plugins em Python/C#, extensões para PyRevit, macros.
  4. Geometria / solução de projeto – design generativo, layouts otimizados, variações formais.

A IA Generativa não substitui o BIM. Ela usa aquilo que o BIM organiza (modelo, parâmetros, normas, dados históricos) para criar, testar e automatizar.

  1. Plugins de IA Generativa: ganhos rápidos dentro e ao redor do Revit

Uma porta de entrada muito prática para IA em BIM são os plugins que se conectam ao Revit (e a softwares vizinhos) e trazem IA direto para a rotina de projeto. No capítulo 2 de IA em BIM, eu organizo isso em alguns grupos; aqui, destaco os que tenho visto gerar resultado mais rápido.

2.1 IA Generativa para texto: documentação, memoriais e relatórios

Na prática, eu tenho usado modelos de linguagem (como o próprio ChatGPT) para:

  • transformar tabelas e parâmetros BIM em texto técnico estruturado;
  • automatizar partes pesadas de relatórios e memoriais;
  • responder a demandas de órgãos públicos com base nos dados do projeto.

O fluxo costuma ser assim:

  1. Eu extraio do Revit, Civil 3D ou InfraWorks:
  • tabelas de quantitativos;
  • parâmetros de elementos (materiais, dimensões, códigos);
  • resultados de análises (clashs, volumes, vazões, níveis d’água, etc.).
  1. Eu alimento a IA com:
  • esses dados estruturados (CSV, Excel, JSON, ou texto organizado);
  • trechos de normas, cadernos BIM, BEP e referências técnicas;
  • o contexto: tipo de obra, órgão contratante, etapa (PB, PE, as built).
  1. A IA Generativa devolve rascunhos de:
  • memoriais descritivos coerentes com o modelo;
  • relatórios de compatibilização (arquitetura x estrutura x instalações);
  • pareceres técnicos ou resumos executivos para gestão pública;
  • minutas de resposta para ofícios e questionamentos de controle externo.

Isso reduz bastante o tempo que eu gastava “batendo texto” e me permite concentrar energia naquilo que ninguém pode fazer por mim: revisar critérios, interpretar resultados, justificar tecnicamente e assumir responsabilidade.

2.2 IA Generativa de imagem: Veras, Firefly e afins

No livro, eu comento ferramentas como Veras e Adobe Firefly como suportes visuais para arquitetos, urbanistas e engenheiros que precisam comunicar ideias.

Na prática, eu uso assim:

  • pego uma vista 3D básica do modelo BIM;
  • passo essa vista para um plugin como o Veras, que usa modelos generativos de imagem;

E recebo como retorno:

  • imagens conceituais em diferentes estilos;
  • variações de materialidade;
  • cenas que ajudam a explicar o projeto para quem não lê planta/corte.

Isso é especialmente útil quando falo de:

  • drenagem urbana com soluções baseadas na natureza (SbN);
  • parques alagáveis, “cidades-esponja” e parques ecológicos (tema de O Arquiteto da Água e de Paracambi Cidade Resiliente);
  • requalificações urbanas que vão passar por consulta pública.

Nesses contextos, a IA não está ali apenas para “embelezar” o projeto. Ela facilita a comunicação de conceitos complexos (retenção, amortecimento de cheias, infraestrutura verde) para gestores, comunidades e órgãos ambientais.

2.3 IA Generativa de design: Architechtures, Arqgen, ARK, Dynamo

Em IA em BIM, eu apresento plataformas como Architechtures, Arqgen e a própria lógica de design generativo via Dynamo e/ou Rhino+Grasshopper.

O padrão de uso é:

  1. Eu defino restrições e objetivos:
  • área máxima, gabarito, afastamentos, taxa de ocupação;
  • requisitos de iluminação natural, ventilação, conforto;
  • metas de custo aproximado, eficiência de circulação, áreas destinadas a SbN.
  1. A IA Generativa explora dezenas ou centenas de combinações dentro dessas regras.
  2. As soluções selecionadas são trazidas para o ambiente BIM (Revit/Civil 3D/InfraWorks) para:
  • análise mais fina;
  • compatibilização com as demais disciplinas;
  • documentação contratual.

Gosto particularmente desse tipo de abordagem em:

  • habitação e equipamentos públicos padronizáveis;
  • estudos de ocupação de áreas sujeitas a alagamento;
  • estruturas urbanas com forte condicionante normativa.

Nesses casos, eu deixo de ser apenas “desenhista de opção única” e passo a atuar como curador de alternativas, como discuto no capítulo de algoritmos generativos do IA em BIM.

  1. IA Generativa como ponte entre BIM, PDFs e automações

Em Desvendando Metodologia BIM e BIM em Infraestrutura Urbana, eu insisto em um ponto: a realidade brasileira ainda é uma mistura de:

  • BIM em níveis variados de maturidade;
  • CAD 2D;
  • muitos documentos em PDF.

É exatamente aqui que a IA Generativa mostra sua força como cola entre o mundo estruturado do BIM e o mundo “solto” de documentos, normas e experiências passadas.

3.1 Comparação PB x PE como caso típico

Em muitos contratos, sobretudo de infraestrutura, eu lido com dezenas de pranchas de Projeto Básico (PB) e Projeto Executivo (PE), mais memórias de cálculo e relatórios espalhados.

A IA tem me ajudado a:

  • ler e comparar grandes conjuntos de pranchas PB e PE (ainda que em PDF);
  • identificar divergências de dimensionamento, traçado e critérios;
  • organizar essas diferenças em listas priorizadas por impacto (baixo, médio, alto).

O fluxo pode usar BIM quando existe modelo, ou ficar só nos PDFs quando ainda estamos em “pré-BIM”. Em qualquer caso, o padrão é o mesmo: extrair dados → IA analisa → eu reviso e decido.

Detalho os fluxos técnicos com Dynamo e PyRevit na Parte 2 da série.

  1. O que já é “para hoje” e o que vem depois

Cruzando IA em BIM com Desvendando Metodologia BIM e BIM em Infraestrutura Urbana, eu vejo assim:

4.1 Já dá para fazer hoje

  • Gerar memoriais, relatórios e pareceres a partir de dados do modelo + normas, usando LLMs.
  • Apoiar a comparação PB x PE, via PDFs ou dados BIM, e traduzir isso em listas de divergências e rascunhos de relatório.
  • Criar renders e imagens conceituais (Veras, Firefly) a partir de vistas BIM, para comunicação técnica e pública.
  • Usar design generativo guiado em Architechtures/Arqgen para layouts e volumetrias no Revit.
  • Integrar Dynamo/Rhino/Grasshopper/PyRevit com IA para automações específicas em drenagem, rodovias, edificações e mobilidade.

4.2 Em consolidação

  • Agentes de IA especializados por domínio (drenagem, rodovia, acessibilidade, incêndio, TACs).
  • Fluxos padronizados de IA+BIM para o setor público (obras federais, estaduais, municipais).
  • Integração de IA+BIM+GIS para planejamento de infraestrutura resiliente e cidades-esponja.

  1. Fechando a Parte 1 da série

Tudo o que desenvolvi nos capítulos 1, 2 e 3 do IA em BIM converge para uma ideia central:

Não faz sentido enxergar IA Generativa como algo “fora” do BIM.

Quando bem integrada, ela é o próximo passo natural de um BIM que já organiza informação, padrões e processos.

Neste primeiro artigo, eu quis:

  • situar a IA Generativa dentro do arcabouço que venho construindo nos livros;
  • mostrar onde ela toca diretamente o dia a dia de quem projeta, documenta, orça e presta contas, com ou sem modelo 100% BIM.

Na Parte 2, eu aprofundo:

  • Dynamo, Rhino & Grasshopper, PyRevit e APIs com IA;
  • exemplos concretos de automação em infraestrutura, drenagem, PB/PE e verificação normativa.

E na Parte 3, levo a conversa para:

  • infraestrutura pública, cidades resilientes, TACs ambientais, Decreto 10.306/2020, Estratégia BIM BR e transparência em contratos.

Tudo que você precisa saber para armazenar nuvem de pontos

Por

Tudo que você precisa saber para armazenar nuvem de pontos

A nuvem de pontos é um dos principais produtos de tecnologias como laser scanner e fotogrametria, sendo amplamente utilizada em áreas como engenharia, arquitetura e construção. Composta por milhões ou até bilhões de pontos que representam com alta precisão a geometria de um ambiente ou objeto, ela exige cuidados específicos para armazenamento e gestão. Entender como lidar corretamente com esses dados é fundamental para garantir desempenho, segurança e eficiência nos fluxos de trabalho.

Fonte: Mappa

O que é nuvem de pontos e quais são seus desafios de armazenamento

A nuvem de pontos é um conjunto de dados tridimensionais capturados por sensores, onde cada ponto possui coordenadas espaciais (X, Y, Z) e, em muitos casos, informações adicionais como cor (RGB) e intensidade. Esses dados são essenciais para criar modelos digitais precisos e servem como base para diversas aplicações, incluindo modelagem BIM, inspeções e levantamentos topográficos.

Um dos principais desafios relacionados à nuvem de pontos é o seu tamanho. Arquivos podem facilmente ultrapassar vários gigabytes, especialmente em projetos de grande escala. Isso exige soluções de armazenamento robustas, capazes de suportar grandes volumes de dados sem comprometer o desempenho no acesso e na manipulação das informações.

Além do volume, a organização dos dados também é um ponto crítico. Sem uma estrutura adequada de armazenamento, torna-se difícil localizar arquivos, controlar versões e garantir a integridade das informações. Por isso, é essencial adotar boas práticas desde o início do projeto, definindo padrões de nomenclatura, hierarquia de pastas e políticas de backup.

Tipos de armazenamento e formatos ideais

Existem diferentes formas de armazenar nuvens de pontos, sendo as mais comuns o armazenamento local, em servidores internos e em nuvem. O armazenamento local oferece maior controle e velocidade de acesso, mas pode ser limitado em capacidade e escalabilidade. Já o armazenamento em nuvem permite acesso remoto, maior flexibilidade e facilidade de compartilhamento, sendo uma opção cada vez mais adotada por equipes distribuídas.

Quanto aos formatos de arquivo, é importante escolher aqueles que sejam compatíveis com os softwares utilizados no fluxo de trabalho. Formatos como LAS, LAZ, E57 e RCP/RCS são amplamente utilizados e possuem características específicas em termos de compressão, desempenho e interoperabilidade. A escolha do formato adequado pode impactar diretamente na eficiência do processamento e no uso dos dados.

Fonte:Kinsta

Boas práticas para gestão e otimização de nuvens de pontos

Para garantir um armazenamento eficiente, é fundamental adotar estratégias de otimização dos arquivos. Isso inclui a utilização de técnicas de compressão, segmentação da nuvem em partes menores e remoção de dados desnecessários. Essas práticas ajudam a reduzir o tamanho dos arquivos e melhoram o desempenho em softwares de visualização e modelagem.

Outra boa prática é investir em sistemas de gestão de dados que permitam o controle de acesso, versionamento e rastreabilidade das informações. Além disso, manter backups regulares e utilizar soluções seguras de armazenamento são medidas essenciais para evitar perda de dados e garantir a continuidade dos projetos.

Fonte: SPBIM

As Built na SPBIM

Os serviços de As Built da SPBIM são fundamentais para garantir a representação fiel das condições reais de uma edificação, utilizando tecnologias avançadas como laser scanner 3D, geração de nuvem de pontos e tour virtual. Realizamos levantamentos altamente precisos que permitem a criação de modelos digitais detalhados, reduzindo erros de medição, evitando retrabalhos e minimizando imprevistos em obra. Além disso, ao transformar dados capturados em modelos BIM confiáveis, a SPBIM possibilita uma gestão mais eficiente do ativo ao longo de todo o seu ciclo de vida, contribuindo para decisões mais assertivas e redução de custos operacionais.

Complementando esse processo, a integração dos modelos As Built com fluxos de trabalho em BIM amplia significativamente o potencial de uso das informações coletadas, permitindo que equipes de projeto, obra e operação trabalhem de forma mais colaborativa e alinhada. Com dados atualizados e confiáveis, torna-se possível planejar intervenções com maior precisão, realizar compatibilização mais eficientes e até implementar estratégias de manutenção baseadas em dados reais. Dessa forma, os serviços da SPBIM não apenas documentam o existente, mas também agregam valor estratégico ao empreendimento, servindo como base sólida para futuras tomadas de decisão e otimização contínua dos ativos. Clique aqui para ficar por dentro de tudo!

Fonte: SPBIM

Conclusão

O armazenamento de nuvens de pontos é um aspecto fundamental para o sucesso de projetos que utilizam essa tecnologia. Compreender suas características, चुनhar corretamente os formatos e plataformas de armazenamento, e adotar boas práticas de gestão são passos essenciais para garantir eficiência e segurança. Ao estruturar bem esses processos, profissionais e empresas conseguem extrair o máximo valor das nuvens de pontos, potencializando seus resultados e otimizando seus fluxos de trabalho.

O que é CMMS e como integrar com o BIM?

Por

O que é CMMS e como integrar com o BIM?

A gestão eficiente de ativos e manutenção é um dos grandes desafios em empreendimentos modernos, especialmente em edifícios complexos e infraestruturas de grande porte. Nesse contexto, o CMMS (Computerized Maintenance Management System) surge como uma solução essencial para organizar, planejar e controlar atividades de manutenção. Paralelamente, o BIM (Building Information Modeling) tem revolucionado a forma como projetos são concebidos e gerenciados ao longo de todo o seu ciclo de vida. A integração entre essas duas ferramentas representa um avanço significativo, permitindo maior eficiência operacional, redução de custos e tomada de decisões mais assertivas.

Fonte: Fracttal

O que é CMMS e sua importância na gestão de ativos

O CMMS é um sistema informatizado voltado para a gestão da manutenção de ativos físicos, como equipamentos, sistemas prediais e infraestrutura. Ele permite registrar, monitorar e planejar atividades de manutenção preventiva, corretiva e preditiva, além de controlar ordens de serviço, estoque de peças e histórico de intervenções. Com isso, as organizações conseguem ter maior controle sobre seus ativos e aumentar sua vida útil.

Uma das principais vantagens do uso do CMMS é a centralização das informações em uma única plataforma. Isso facilita o acesso a dados relevantes, melhora a comunicação entre equipes e reduz erros operacionais. Além disso, o sistema permite a geração de relatórios e indicadores de desempenho, auxiliando na análise estratégica da manutenção e na identificação de oportunidades de melhoria.

Outro ponto importante é o impacto direto na redução de custos e aumento da eficiência. Ao planejar manutenções preventivas, evita-se falhas inesperadas e paradas não programadas, que geralmente são mais caras e prejudiciais. Dessa forma, o CMMS contribui para uma gestão mais proativa e inteligente dos ativos, alinhada às melhores práticas do mercado.

Fonte: Aditiva

O que é BIM e seu papel no ciclo de vida da edificação

O BIM é uma metodologia que utiliza modelos digitais tridimensionais ricos em informações para representar um empreendimento ao longo de todas as suas fases, desde o projeto até a operação e manutenção. Diferente dos métodos tradicionais, o BIM integra dados geométricos e não geométricos, proporcionando uma visão mais completa e detalhada do ativo construído.

No contexto da operação e manutenção, o BIM se destaca por permitir o acesso rápido a informações precisas sobre os componentes da edificação, como especificações técnicas, localização e histórico. Isso facilita a tomada de decisões e melhora a eficiência das equipes responsáveis pela gestão do empreendimento, especialmente quando integrado a outras tecnologias.

Fonte: MaxiCAD

Integração entre CMMS e BIM: benefícios e aplicações práticas

A integração entre CMMS e BIM consiste em conectar o modelo digital da edificação com o sistema de gestão de manutenção, permitindo que as informações fluam de forma automática e atualizada. Na prática, isso significa que cada elemento do modelo BIM pode estar vinculado a dados de manutenção no CMMS, como cronogramas, manuais e histórico de intervenções.

Essa integração traz diversos benefícios, como a melhoria na precisão das informações, maior agilidade na execução de serviços e redução de retrabalho. Por exemplo, ao identificar um problema em um equipamento, a equipe pode localizar rapidamente o item no modelo BIM e acessar todas as informações necessárias para a manutenção diretamente no CMMS. Isso torna o processo mais eficiente e reduz o tempo de resposta.

Fonte: SPBIM

Conclusão

A integração entre CMMS e BIM representa um passo importante na evolução da gestão de ativos e manutenção, unindo tecnologia, informação e estratégia. Ao conectar dados operacionais com modelos digitais inteligentes, as organizações conseguem otimizar processos, reduzir custos e aumentar a confiabilidade de seus sistemas. Dessa forma, essa integração não apenas melhora a eficiência operacional, mas também contribui para a sustentabilidade e longevidade dos empreendimentos.

Gostou do nosso artigo? Clique aqui e se inscreva na nossa newsletter, assim você receberá atualizações de artigos e muito mais do universo BIM.
