Ferramentas de SÓLIDO no Sketchup
O SketchUp é um software CAD (Computer Aided Design/Desenho assistido por Computador) e simultaneamente BIM devido a sua capacidade de parametrizar as informações da geometria e a possibilidade de exportar em IFC (Requisito básico para um software ser considerado BIM), ou seja sua interface é totalmente num ambiente 3D. Ele possibilita a criação desde rafes (Projetos Gráficos – Croquis de Design) até projetos com precisão de forma fácil e tridimensionais como na Arquitetura e Design. Neste tutorial iremos te mostrar quais são e como utilizar as FERRAMENTAS DE SÓLIDO no Sketchup, veja abaixo:
1.0. Revestimento Externo:
Esta opção fará com que os elementos se tornem em um só e removerá todas as entidades presentes no interior.
![ferramentas de solido no sketchup imagem entas-de-solido-no-sketchup-imagem-1](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-1.webp)
2.0. Interseccionar:
Selecione os elementos e clique em Interseccionar, isso fará com que apenas a parte em que se encontram permaneça.
![ferramentas de solido no sketchup imagem entas-de-solido-no-sketchup-imagem-2](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-2.webp)
3.0. União:
Selecione os elementos e clique em União, esta transformará os elementos selecionados em um só e manterá o interior vazio.
![ferramentas de solido no sketchup imagem entas-de-solido-no-sketchup-imagem-3](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-3.webp)

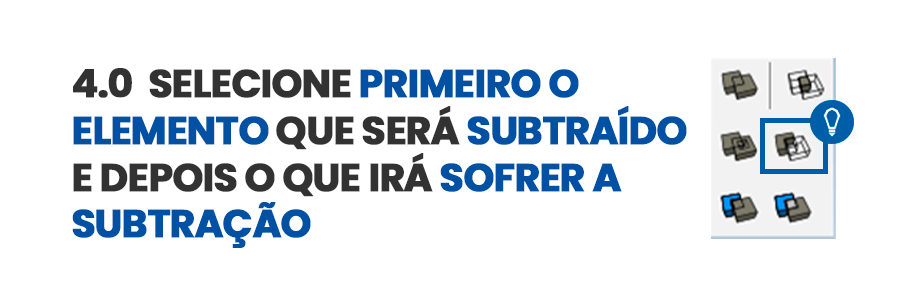

4.0. Subtrair:
Selecione primeiramente o elemento que irá fazer a subtração e depois o que irá sofrer a subtração e clique na ferramenta subtrair.
![ferramentas de solido entas-de-solido-no-sketchup-imagem-4](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-4.webp)
5.0. Recortar:
Selecione primeiramente o elemento que irá fazer o recorte e depois o que será recortado e clique na ferramenta, ambos permanecerão no modelo.
![ferramentas de solido entas-de-solido-no-sketchup-imagem-5](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-5.webp)

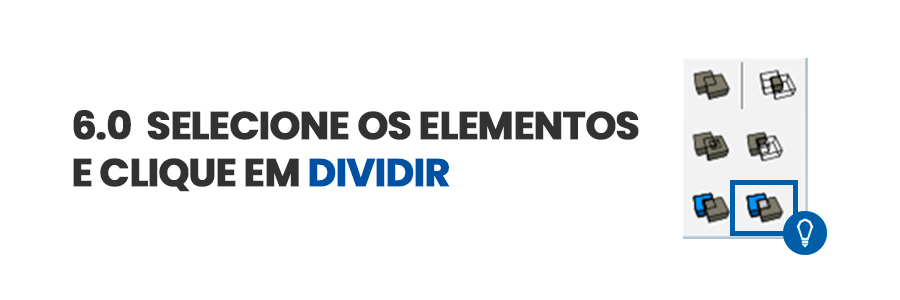

6.0. Dividir:
Selecione os elementos e clique em Dividir, serão divididos mas permanecerão no modelo.
![ferramentas de solido entas-de-solido-no-sketchup-imagem-6](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/entas-de-solido-no-sketchup-imagem-6.webp)
