Como realizar REPRESENTAÇÕES GRÁFICAS no SketchUp?

O SketchUp é um software CAD (Computer Aided Design/Desenho assistido por Computador) e simultaneamente BIM devido a sua capacidade de parametrizar as informações da geometria e a possibilidade de exportar em IFC (Requisito básico para um software ser considerado BIM), ou seja sua interface é totalmente num ambiente 3D. Ele possibilita a criação desde rafes (Projetos Gráficos – Croquis de Design) até projetos com precisão de forma fácil e tridimensionais como na Arquitetura e Design. Neste tutorial iremos mostrar como realizar REPRESENTAÇÕES GRÁFICAS no SketchUp!

1.0. INFORMAÇÕES DA ENTIDADE

Para importar um arquivo clique na aba “Arquivo” em seguida em “Importar”.

2.0. MATERIAIS

A aba materiais funciona da mesma maneira que a ferramenta Pintura, onde se escolhe um dos materiais e aplica na superfície

3.0. COMPONENTES

Na aba componente está todos os componentes que foram criados com a ferramenta “Fazer Componente” e da biblioteca 3D Warehouse, para inserir no modelo.

4.0. ESTILOS

Em Estilos muda-se a representação do modelo, Além das opções de estilos ainda se pode “Editar” e “Misturar” os estilos.

5.0. ETIQUETAS

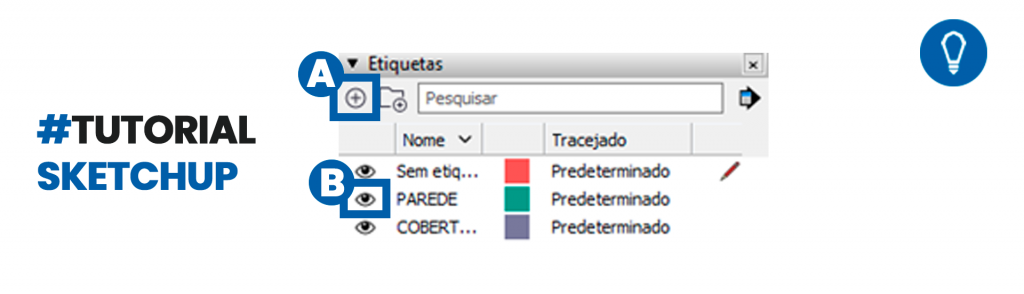

As Etiquetas funcionam como os “Layers” do Autocad, elas classificam os elementos e podem ser aplicadas ao elementos pela aba “Informações da entidade”, mas é em “Etiquetas” que são criadas, para isso clique em “Adicionar etiqueta”(A).

Clicando no ícone do “Olho” define se o elemento estará visível ou não.

Para apagar uma Etiqueta clique com o botão direito do mouse e selecione a opção “Apagar etiqueta
