Como TRAÇAR REDE DE DRENAGEM no Civil 3D?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como TRAÇAR REDE DE DRENAGEM no Civil 3D, veja abaixo:
1.0. Na aba Home vamos clicar em Pipe Network e depois em Pipe Network Creation Tools.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-1](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-1-1.webp)
2.0. Vamos manter as configurações da seguinte forma.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-2](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-2-1.webp)

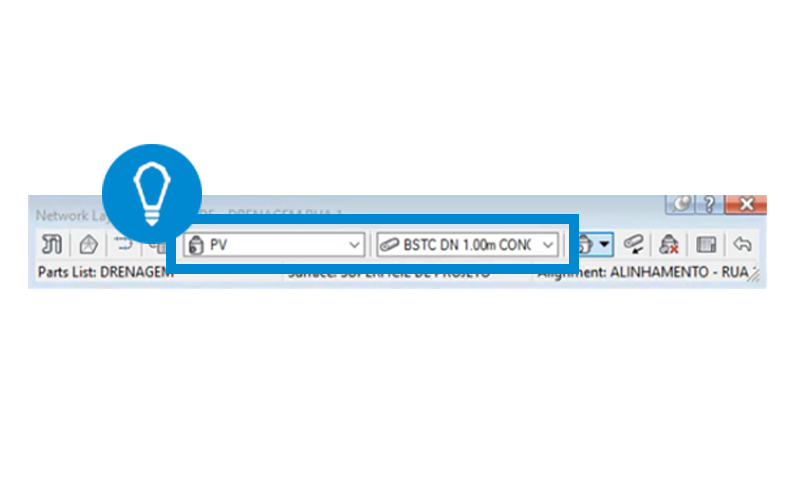

3.0. Após dar o OK vai aparecer a janela de criação das redes. Nas duas seleções vamos selecionar PV na primeira e na segunda vamos selecionar o tubo de 1 m. Eles serão redimensionados posteriormente.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-3](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-3-1.webp)
4.0. Agora vamos traçar a tubulação no projeto, para isso basta clicar no botão abaixo e depois no próprio projeto. Crie os poços de visita e boca de lobo obedecendo os pontos baixos do projeto e normas. Repita o processo para os outros alinhamentos.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-4](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-4-1.webp)

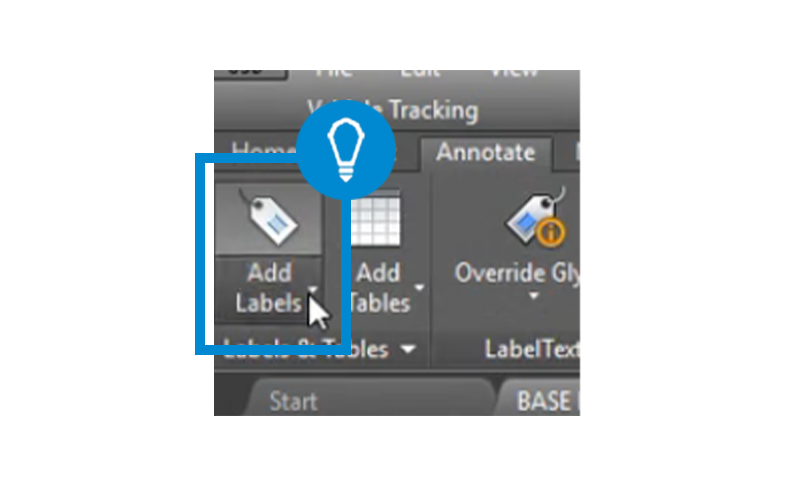

5.0. Na aba Annotate, em Add Labels, clique em Pipe Network.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-5](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-5-1.webp)

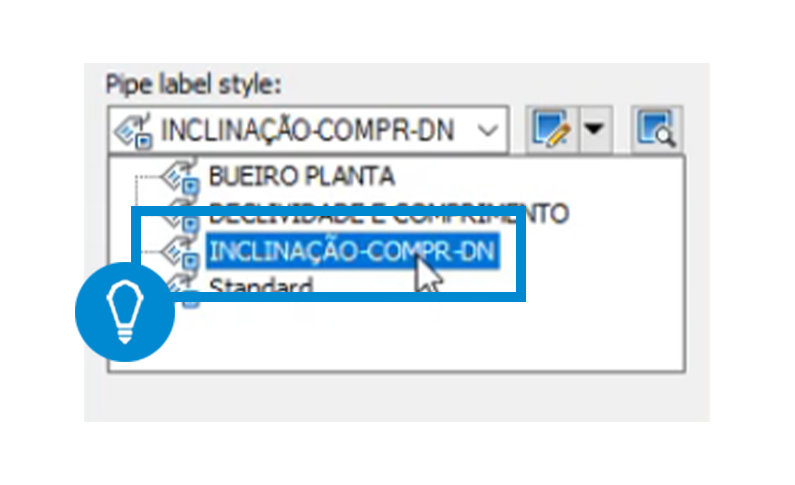

6.0. Em Pipe label style escolha a opção INCLINAÇÃO – COMPR – DN
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-6](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-6.webp)

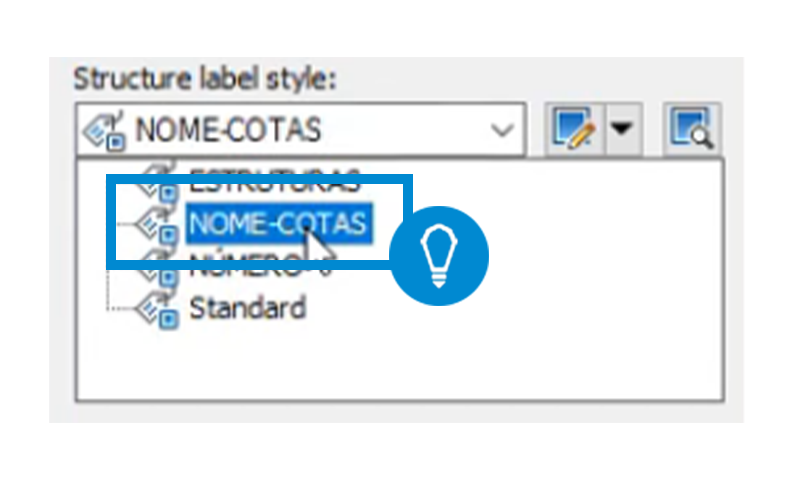

7.0. Em Structure label style escolha NOME – COTAS.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-7](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-7.webp)

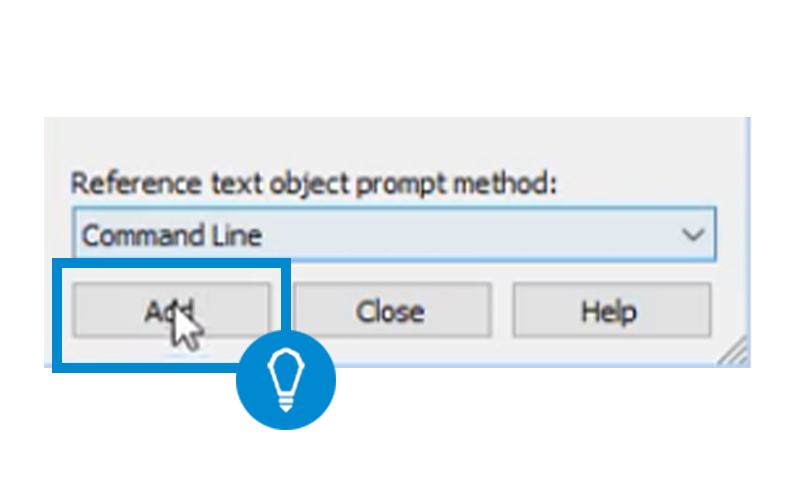

8.0. Para adicionar o rótulo à tubulação e estruturas vamos clicar em Add na própria janela do Add Label e depois clique nas estruturas e tubulações.
![como tracar rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-8](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-8-300x183.webp)
Obs.:
- Para adicionar os rótulos do poço de visita altere em Structure label style para esse nome.
- Lembre-se de organizar os rótulos para que não fiquem com os textos sobrepostos, você pode clicar no texto e puxar para o lado, o Civil 3D automaticamente irá puxar uma linha de chamada.
