Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D, veja abaixo:

Para criar a base para o projeto de drenagem, usaremos somente o parcelamento do loteamento com o deslocamento (offset) para a calçada. (sem os alinhamentos, triangulação de superfície, etc).

1.0. Criaremos um novo arquivo do Civil 3D.

2.0. Com o atalho XF vamos copiar o arquivo do parcelamento.

Fonte: SpBim

3.0. Na Toolspace na seção Data Shortcuts, vamos clicar com o botão direito do mouse em SUPERFÍCIE DE PROJETO (criado anteriormente) e clicar em Create Reference. Essa ferramenta criará um link entre o arquivo de projeto atual e a superfície do projeto.

Fonte: SpBim

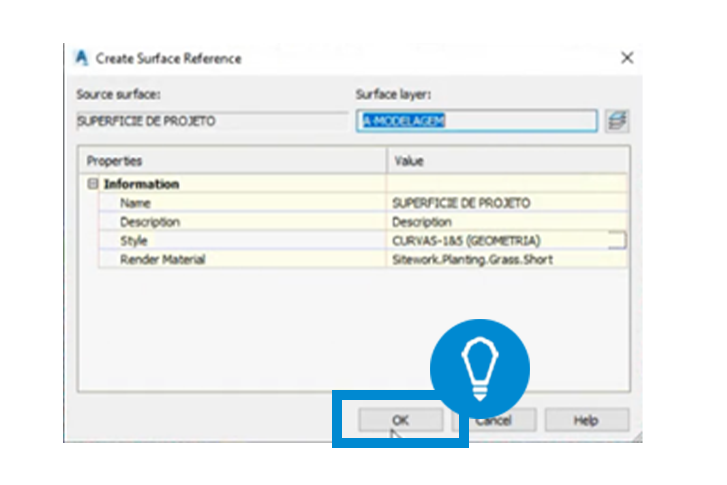

4.0. Na janela que abriu, clicamos em OK.

Fonte: SpBim

5.0. Da mesma forma faremos com a Superfície Natural. Clicaremos com o botão direto em cima dele e clicamos em Create Reference. E damos OK na janela que abrir.

Fonte: SpBim

Com essa ferramenta teremos agora uma superfície única para todos os outros que estavam anteriormente separados.

6.0. Em Alignments, ainda no Data Shortcuts, vamos criar agora as referências das ruas. Vamos clicar nos alinhamentos das ruas com o botão direito do mouse e clicar em Create Reference e fazer o mesmo processo para todas as ruas.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
