Como CRIAR PERFIL DA REDE DE DRENAGEM no Civil 3D?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR PERFIL DA REDE DE DRENAGEM no Civil 3D, veja abaixo:

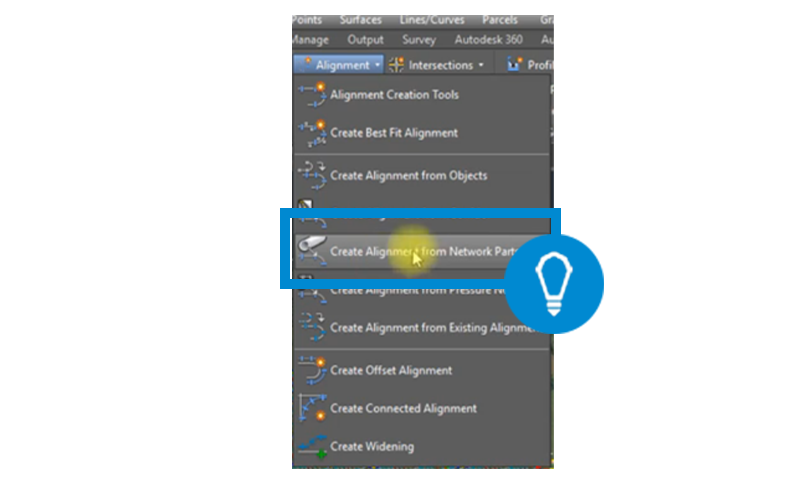

1.0. Na aba Home, em Alignment vamos clicar em Create Alignment from Network Parts.
![como criar perfil da rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-1](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-1.webp)
2.0. Vamos clicar na tubulação e poços de passagem que fazem parte da rede que queremos criar o perfil e clique em Enter.
3.0. Na janela que abriu vamos manter nas seguintes configurações.
![como criar perfil da rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-2](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-2.webp)

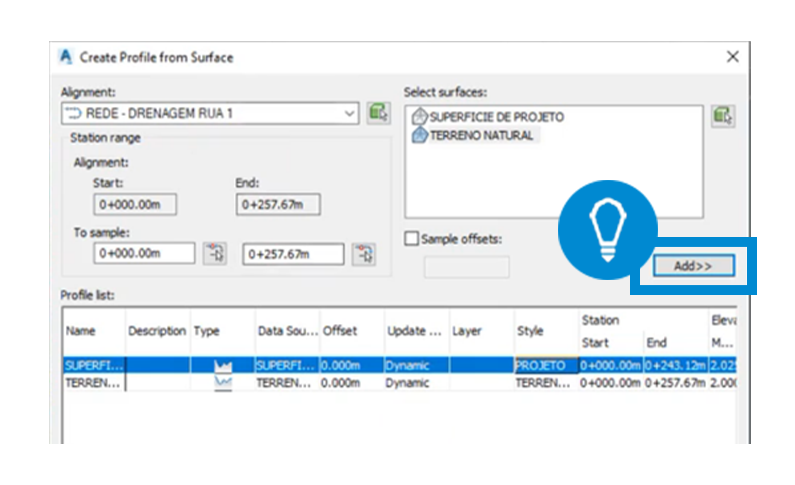

4.0. Depois do OK, vamos adicionar a SUPERFÍCIE DE PROJETO e o TERRENO NATURAL, clicando em ambos e depois clicando em Add>>
5.0. Em style altere em SUPERFÍCIE DE PROJETO de TERRENO para PROJETO e clique em Draw Profile View.
![como criar perfil da rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-3](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-3.webp)
6.0. Na nova janela que abriu mantenha as seguintes configurações e clique em Avançar.
![como criar perfil da rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-4](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-4.webp)
7.0. Em Data Bands mantenha as seguintes configurações.
![como criar perfil da rede de drenagem no civil d imagem ede-de-drenagem-no-civil-3d-imagem-5](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/11/ede-de-drenagem-no-civil-3d-imagem-5.webp)
8.0. Clique em Create Profile View e clique no projeto para criar o tabela do perfil.
