Como CRIAR FOLHAS DO PROJETO no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR FOLHAS DO PROJETO no Civil 3D, veja abaixo:



1.0. Na aba File, clique em Open

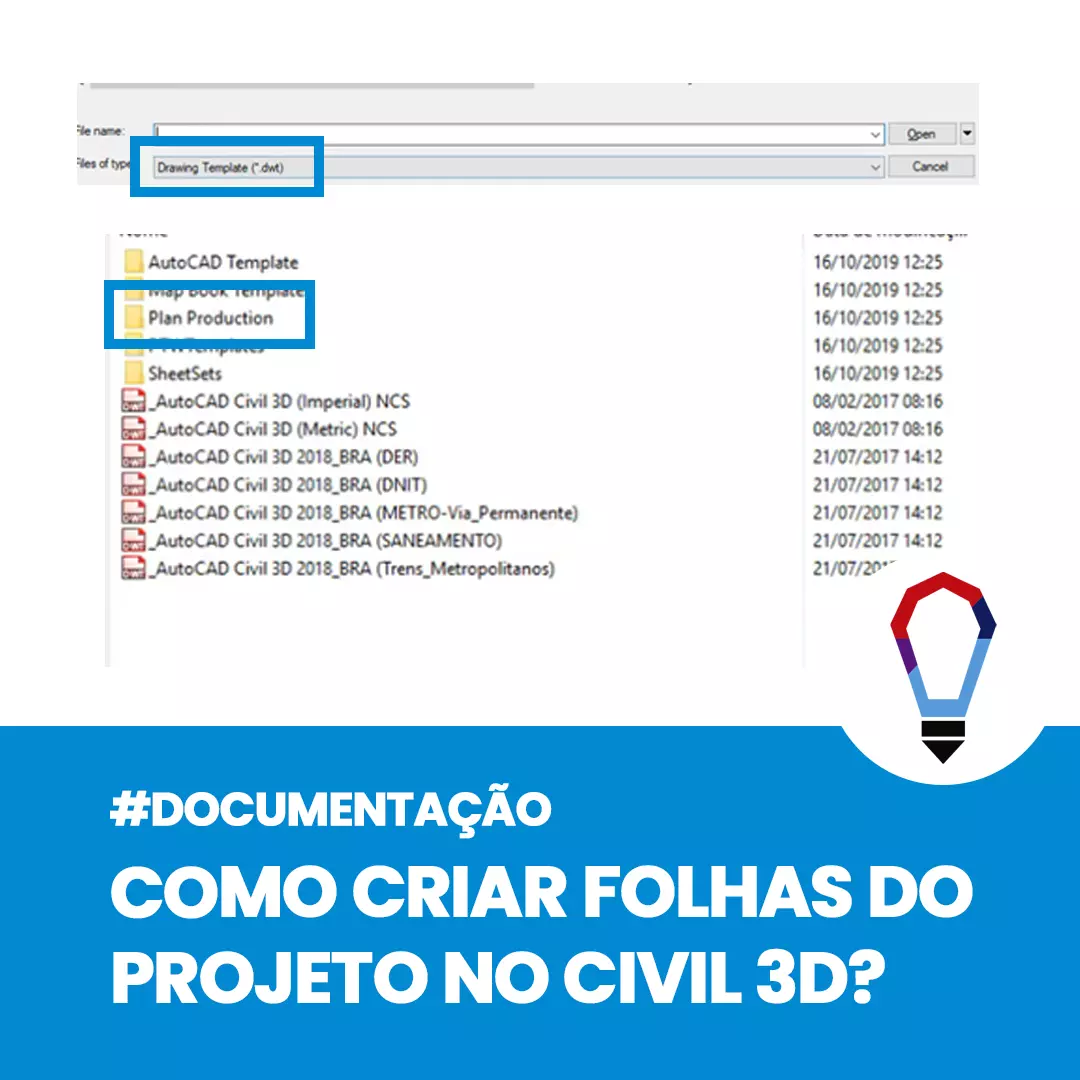

2.0. Em Files of type escolha a opção Drawing Template (*.dwt).

3.0. Abra a pasta Plan Production e escolha a folha Civil 3D_ BRA (DER) – Planta Perfil e Secao e dê open.

4.0. No arquivo que abriu encontre a folha A1 PLANTA E PERFIL 1^500. Com o atalho MO abra a aba de propriedades clique em uma das Viewports da folha e altere a Viewport Type para Plan e a outra viewport para perfil. Logo após salve o arquivo.

5.0. Na aba Output, clique em Create View Frames.

6.0. Em Sheets na área de Sheet Settings escolha a opção Plan and Profile.

7.0. Em Template for Plan Sheets encontre o arquivo da folha que criamos anteriormente.

8.0. Clique em Sheets e depois conclua a criação clicando no botão Create Sheets.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?

TUTORIAIS RECOMENDADOS

Como CRIAR BARRAGEM no Civil 3D?

Como INSTALAR o COUNTRY KIT BRAZIL no Civil 3D?

Como fazer a LOCAÇÃO DE PONTOS DO LOTEAMENTO no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como fazer a LOCAÇÃO DE PONTOS DO LOTEAMENTO no Civil 3D, veja abaixo:

Antes de começar a locação, no arquivo do projeto, devemos gerar um Data Shortcut de todo o projeto (corredores, alinhamentos, etc) e importa-lo para um novo arquivo do Civil 3D

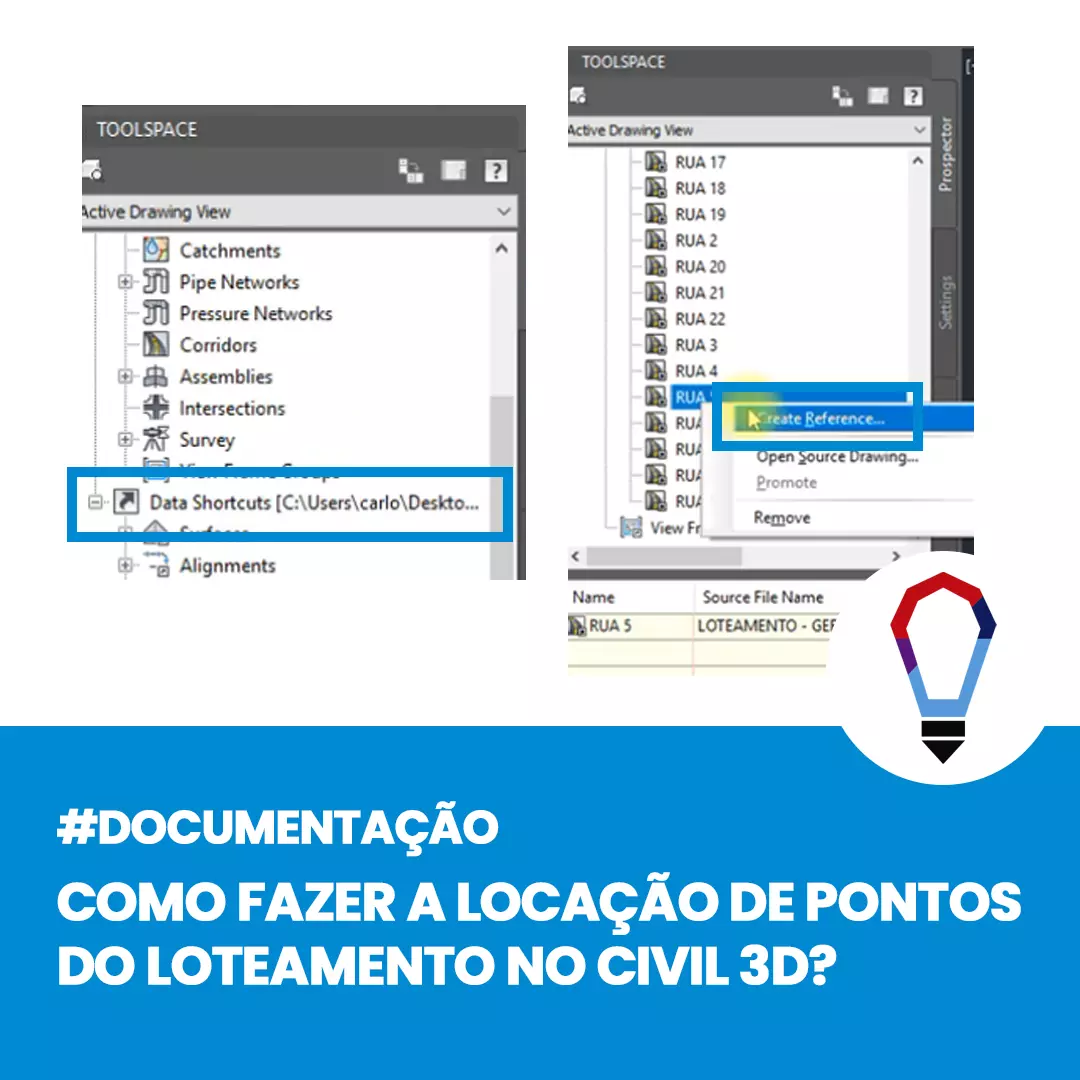

1.0. Nesse novo arquivo, na Toolspace, vamos encontrar o Data Shortcut e vamos escolher uma das ruas.

2.0. Clique com o botão direito em cima da rua escolhida e escolha a opção Create Reference.

3.0. Na janela que abriu dê OK.

4.0. Depois de carregar o corredor no projeto, clique nele e depois clique em Launch Pad na aba que aparece ao clicar no corredor. Depois clique em Points From Corridor

5.0. Na janela que abriu, renomeie a locação como desejar e deixe marcado em Select Point Codes to Create somente aqueles que você deseja que sejam locados e clique em OK. Os pontos serão locados com a mesma frequência que foi criado os parâmetros do corredor nos tutoriais anteriores.

6.0. Caso os textos apareçam muito bagunçados, você poderá edita-los clicando com o botão direito em cima de algum deles e clicar em Point Group Properties. Edite como achar mais conveniente.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?

TUTORIAIS RECOMENDADOS

Como CRIAR BARRAGEM no Civil 3D?

Como INSTALAR o COUNTRY KIT BRAZIL no Civil 3D?

Como CRIAR PERFIL DA REDE DE DRENAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR PERFIL DA REDE DE DRENAGEM no Civil 3D, veja abaixo:

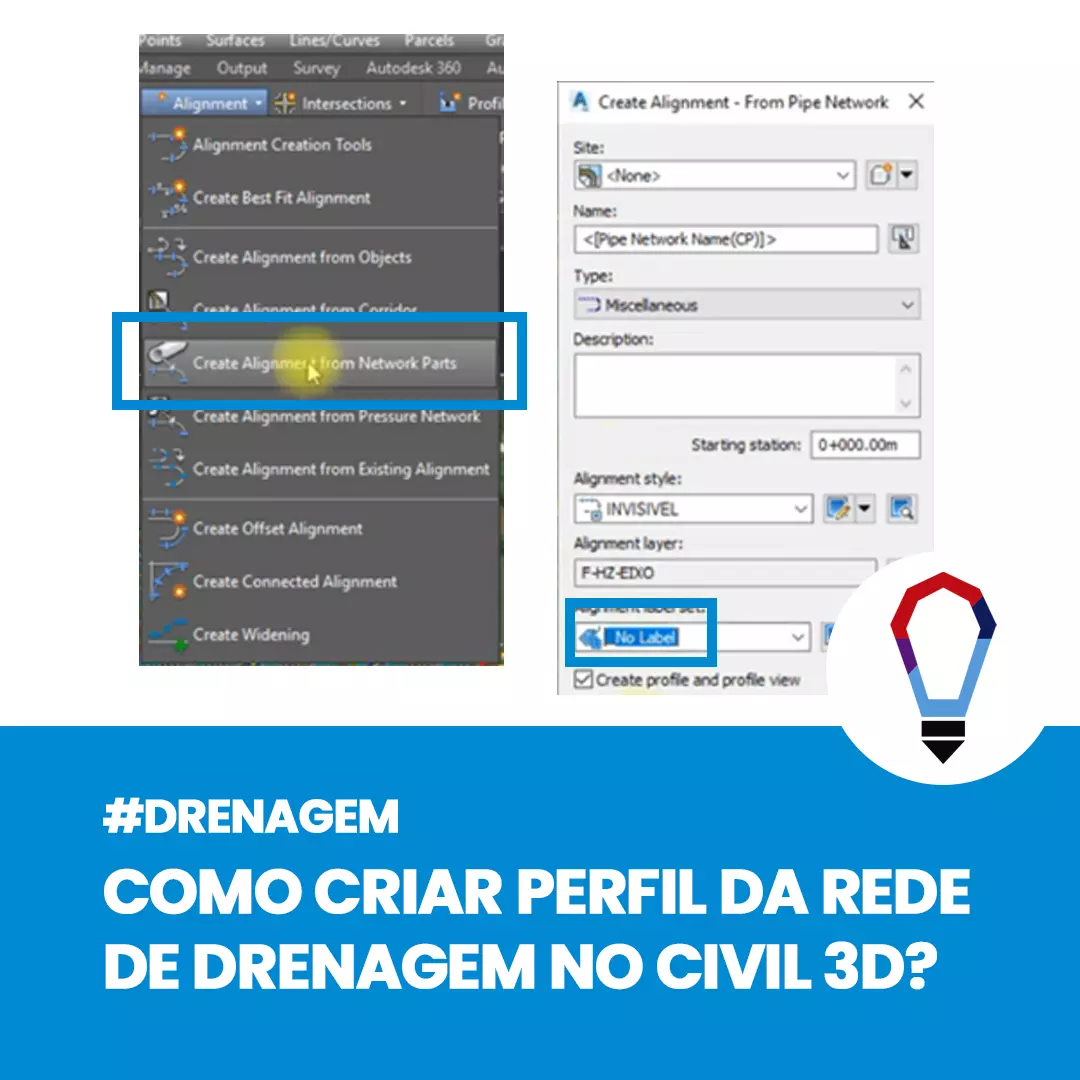

1.0. Na aba Home, em Alignment vamos clicar em Create Alignment from Network Parts.

2.0. Vamos clicar na tubulação e poços de passagem que fazem parte da rede que queremos criar o perfil e clique em Enter.

3.0. Na janela que abriu vamos manter nas seguintes configurações.

4.0. Depois do OK, vamos adicionar a SUPERFÍCIE DE PROJETO e o TERRENO NATURAL, clicando em ambos e depois clicando em Add>>

5.0. Em style altere em SUPERFÍCIE DE PROJETO de TERRENO para PROJETO e clique em Draw Profile View.

6.0. Na nova janela que abriu mantenha as seguintes configurações e clique em Avançar.

7.0. Em Data Bands mantenha as seguintes configurações.

8.0. Clique em Create Profile View e clique no projeto para criar o tabela do perfil.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?

TUTORIAIS RECOMENDADOS

Como TRAÇAR REDE DE DRENAGEM no Civil 3D?

Quais os CRITÉRIOS DE REDE DE DRENAGEM no Civil 3D?

Como TRAÇAR REDE DE DRENAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como TRAÇAR REDE DE DRENAGEM no Civil 3D, veja abaixo:

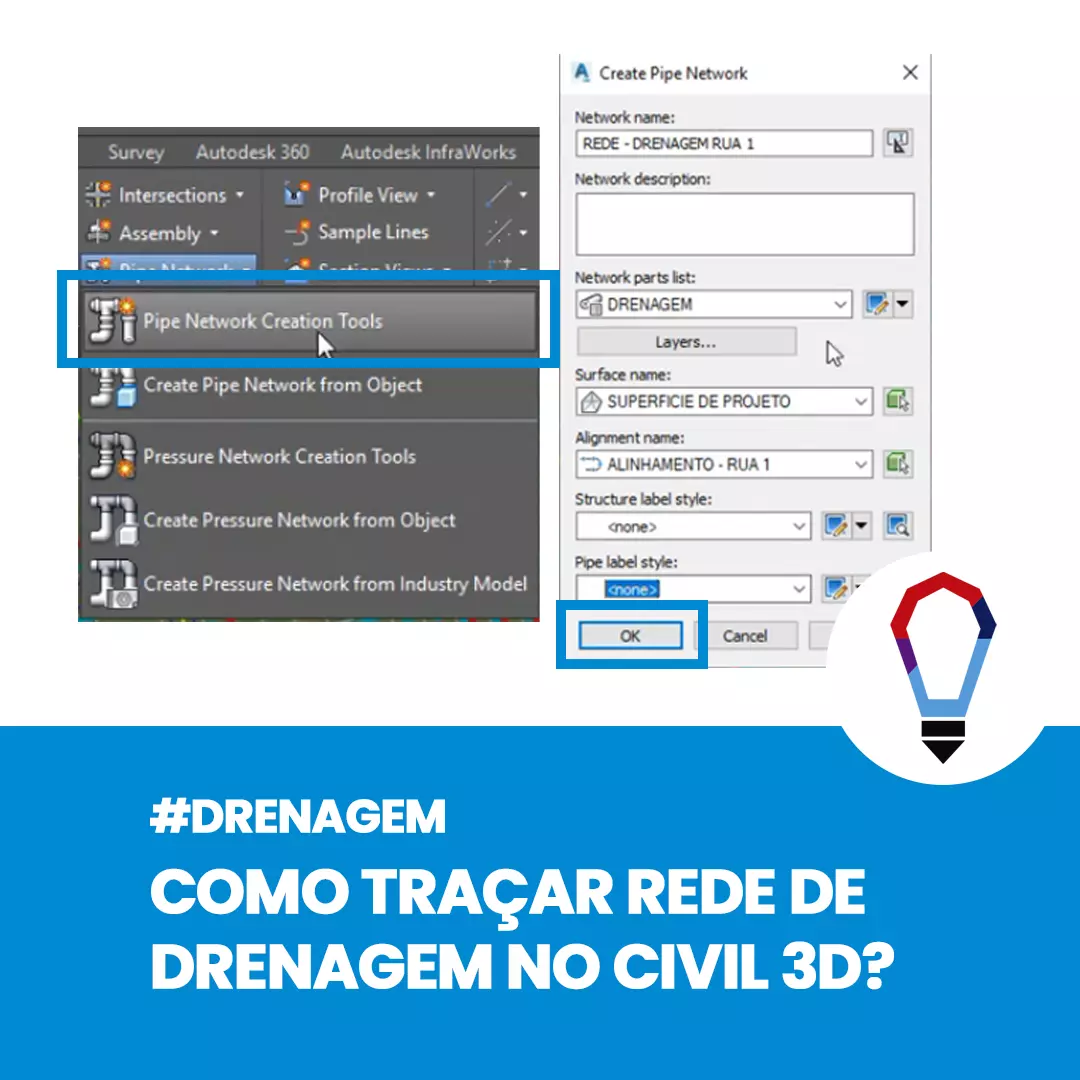

1.0. Na aba Home vamos clicar em Pipe Network e depois em Pipe Network Creation Tools.

2.0. Vamos manter as configurações da seguinte forma.

3.0. Após dar o OK vai aparecer a janela de criação das redes. Nas duas seleções vamos selecionar PV na primeira e na segunda vamos selecionar o tubo de 1 m. Eles serão redimensionados posteriormente.

4.0. Agora vamos traçar a tubulação no projeto, para isso basta clicar no botão abaixo e depois no próprio projeto. Crie os poços de visita e boca de lobo obedecendo os pontos baixos do projeto e normas. Repita o processo para os outros alinhamentos.

5.0. Na aba Annotate, em Add Labels, clique em Pipe Network.

6.0. Em Pipe label style escolha a opção INCLINAÇÃO – COMPR – DN

7.0. Em Structure label style escolha NOME – COTAS.

8.0. Para adicionar o rótulo à tubulação e estruturas vamos clicar em Add na própria janela do Add Label e depois clique nas estruturas e tubulações.

Obs.:

• Para adicionar os rótulos do poço de visita altere em Structure label style para esse nome.
• Lembre-se de organizar os rótulos para que não fiquem com os textos sobrepostos, você pode clicar no texto e puxar para o lado, o Civil 3D automaticamente irá puxar uma linha de chamada.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?

TUTORIAIS RECOMENDADOS

Quais os CRITÉRIOS DE REDE DE DRENAGEM no Civil 3D?

Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D?

Quais os CRITÉRIOS DE REDE DE DRENAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Quais os CRITÉRIOS DE REDE DE DRENAGEM no Civil 3D, veja abaixo:

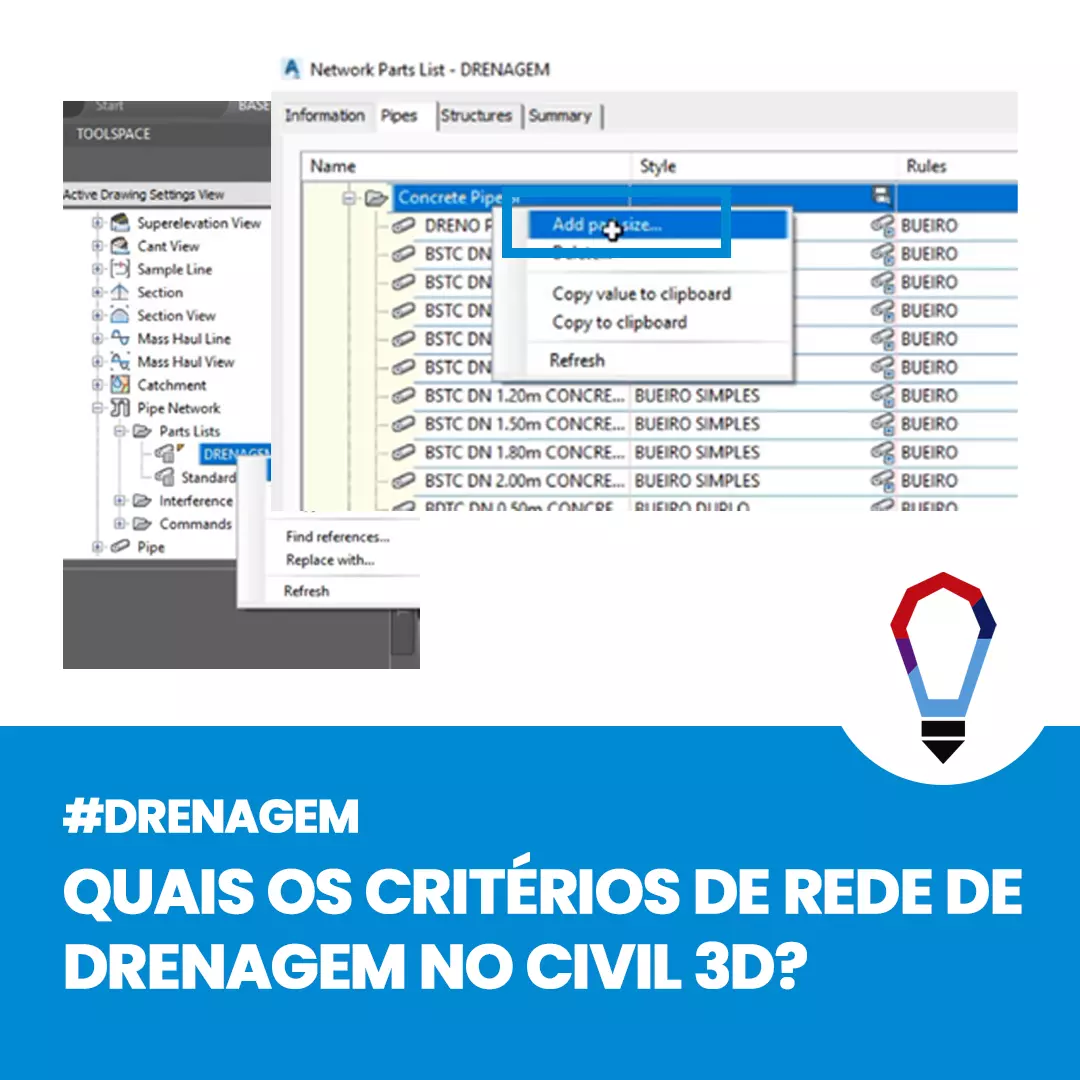

1.0. Na Toolspace, na aba Settings, vamos procurar o Pipe Network, vamos clicar em Parts Lists e vamos clicar com o botão direito do mouse em DRENAGEM e depois em Edit.

2.0. Na janela de Network Part List – DRENAGEM que abriu, vamos na aba Pipes e vamos clicar com o botão direito em cima de Concreto Pipe Sl e depois em Add part size para criar um novo tipo de tubulação.

3.0. Em Inner Pipe Diameter (Diâmetro Interno do Bueiro) vamos alterar o valor para 600 mm.

4.0. Vamos encontrar o novo tipo de tubulação que foi criado na lista de tubulações e renomeá-lo para o tipo de nome padrão do Civil 3D, seguindo o mesmo modelo dos outros tubos.

BSTC DN 0.60m CONCRETO

5.0. Em Concrete Box Culvert Sl, vamos criar uma nova galeria. É feito da mesma forma dos tubos. Clique com o botão direito e clique em Add Part Size. Altere a largura e a altura internas para 2000 mm.

6.0. Renomeie essa nova galeria para o nome padrão.

GALERIA 2.000 X 2.000 mm CONCRETO

7.0. De volta no Toolspace, vamos clicar em Pipe, depois em Pipe Rule Set e depois clicar com o botão direito em BUEIRO e em Edit. Nessa janela é configurada as declividades máximas e mínimas dos tubos.

8.0. Podemos deixar com as seguintes configurações e clique em OK.

9.0. Na mesma área da Toolspace vamos clicar em Structure e em Structure Rule Set vamos editar a DRENAGEM.

10.0. Na aba Rules vamos alterar o Maximum Drop Value em Pipe Drop Across Structure para 0,5 m. Este é o degrau que fica no final da boca de bolo ou poço de inspeção.

11.0. Agora devemos definir um ponto importante, que são os pontos altos e baixos do terreno para que saibamos para onde a drenagem deve escoar. Para isso devemos criar blocos parecidos com os da imagem abaixo. Estes podem ser feitos com as ferramentas de desenho básicas do Civil 3D. Devemos transformá-los em blocos.

12.0. Agora vamos clicar com o botão direito em um dos alinhamentos do projeto e clicar em Edit Alignment Labels. Em Type vamos escolher o Profile Geometry Points.

13.0. Em Profile Geometry Point Label Style vamos no botão de edição e vamos criar um novo.

14.0. Vamos renomeá-lo para PONTO ALTO.

15.0. Na aba Layout vamos apagar as configurações atuais .

16.0. E vamos criar um novo bloco.



17.0. Vamos renomeá-lo para P.A. e em Block Name vamos clicar no botão com três pontos e escolher o bloco que criamos para o ponto alto. Logo depois clicamos em OK.

18.0. De volta em Alignment Labels vamos clicar em Add>>

19.0. Em Select Profile vamos escolher o alinhamento que clicamos anteriormente e em Select Geometry Points to Label vamos desmarcar todas as opções com exceção do High Point.

20.0. Agora vamos clicar na edição do Profile Geometry Point Label Style e clicaremos em Copy Current Selection para copiar as configurações do bloco que criamos.

21.0. Vamos repetir os passos feitos anteriormente para o Ponto Baixo, somente editando para as configurações respectivas para este: Renomeie para PONTO BAIXO, em Layout coloque P.B., no Block, selecione o bloco criado anteriormente e em Add>> vamos escolher somente o Low Point. No nosso projeto o Civil 3D irá locar os blocos de ponto alto e baixo em todos os pontos mais altos e mais baixos em cima do alinhamento.

22.0. Repita o processo em todos os alinhamentos.
