Como DEFINIR A SEÇÃO TIPO DAS RUAS DO LOTEAMENTO no Civil 3D?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como DEFINIR A SEÇÃO TIPO DAS RUAS DO LOTEAMENTO no Civil 3D, veja abaixo:

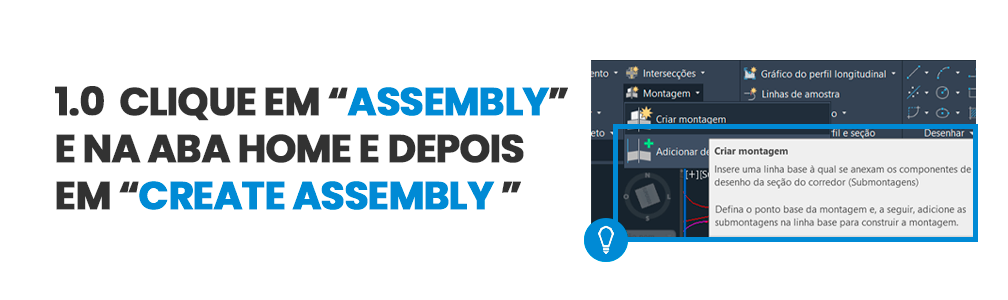

1.0. Clique em “Assembly (Montagem)” na aba Home
Clicar em Assembly (Montagem) na aba Home e depois em Create Assembly (Criar Montagem).
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-1](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-1.webp)
2.0. Renomeie em “Code Set Style”
Você pode renomear como “Seção Tipo – Ruas Loteamento”, em Code Set Style escolha a opção PADRÃO SECÃO 1:200 e dê OK.
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-2](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-2.webp)
3.0. Clique na tela e aparecerá um eixo para a montagem da seção tipo
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-3](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-3.webp)
4.0. Clique em “Tool Palletes”
Na sessão Palletes clique em Tool Palletes (Paleta de Ferramentas).
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-4](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-4.webp)
5.0. Na aba “Lane” escolha “Lane Superelevation AOR”
Na aba Lane escolha a opção Lane Superelevation AOR e clique no eixo criado anteriormente para desenhar o primeiro lado de sua via.
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-5](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-5.webp)
6.0. Clique em “Assembly Properties”
Clique em Assembly Properties e na aba Construction mude a largura da via (width) para 3,05 metros.
![secao tipo das ruas do loteamento imagem secao-tipo-das-ruas-do-loteamento-5](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/secao-tipo-das-ruas-do-loteamento-5.webp)

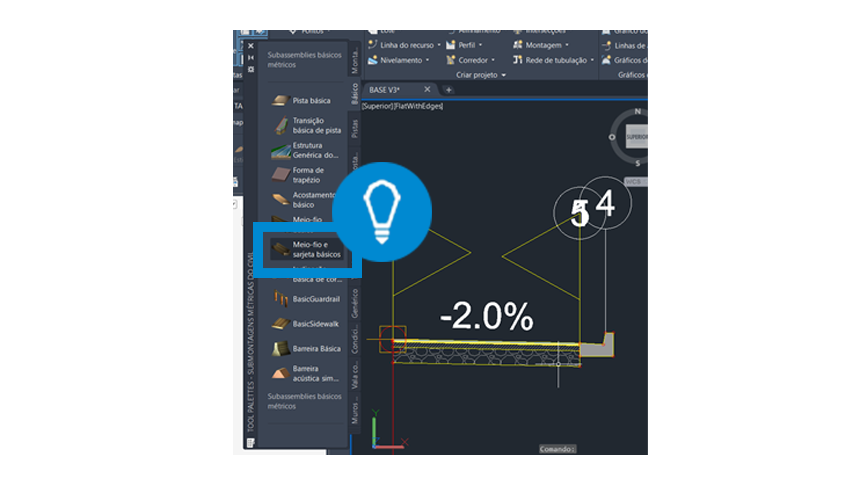

7.0. Clique na aba “Curves”
De volta na lista de assemblies clique na aba Curves e escolha BasicCurbAndGutter (Meio Fio e Sargeta Basicos), posicione ele ao lado da via criada anteriormente.
![secao tipo das ruas do loteamento imagem secao-tipo-das-ruas-do-loteamento-6](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/secao-tipo-das-ruas-do-loteamento-6.webp)
8.0. Nas propriedades da sarjeta altere a sua inclinação
Nas propriedades da sarjeta altere a sua inclinação para -10% e sua altura para 0,20 metros.
![secao tipo das ruas do loteamento imagem secao-tipo-das-ruas-do-loteamento-7](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/secao-tipo-das-ruas-do-loteamento-7.webp)

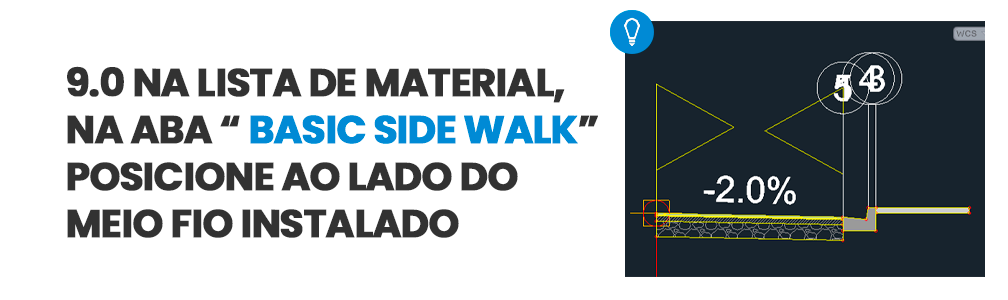

9,0. Na aba “Basic” escolha “Basic Side Walk”
De volta na lista de materiais escolha na aba Basic o Basic Side Walk e posicione ao lado do meio fio instalado anteriormente.
![secao tipo das ruas do loteamento imagem tipo-das-ruas-do-loteamento-imagem-9](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/tipo-das-ruas-do-loteamento-imagem-9.webp)
10.0. Edite a largura da calçada para 2,3 metros
![secao tipo das ruas do loteamento imagem ipo-das-ruas-do-loteamento-imagem-10](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/ipo-das-ruas-do-loteamento-imagem-10.webp)
11.0. Selecione a ferramenta “Mirror”
Com a ferramenta Mirror, espelhe a via, meio fio e calçada feitos para o outro lado do eixo.
![secao tipo das ruas do loteamento imagem ipo-das-ruas-do-loteamento-imagem-11](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/ipo-das-ruas-do-loteamento-imagem-11.webp)
12.0. Repita o processo
Repita o processo e crie novos tipos de seção para cada necessidade do Loteamento.
![secao tipo das ruas do loteamento imagem ipo-das-ruas-do-loteamento-imagem-12](https://arquivos-spbim.s3.us-west-1.wasabisys.com/2021/09/ipo-das-ruas-do-loteamento-imagem-12.webp)
