O compartilhamento de um projeto Teamwork no ARCHICAD é uma etapa crucial para promover uma colaboração eficiente entre os membros da equipe, resolvendo um problema recorrente em métodos tradicionais de modelagem: a incompatibilidade entre sistemas e informações. Utilizando a metodologia BIM (Building Information Modeling), o Teamwork permite que diversos profissionais trabalhem simultaneamente em um único documento, realizando alterações e comentários de forma coordenada, resultando em um projeto mais organizado, completo e com menos conflitos. Esse processo envolve etapas detalhadamente planejadas para garantir que o projeto seja acessível, seguro e bem estruturado para todos os envolvidos.
Projeto MASP realizado no curso de ArchiCAD – Fonte: SPBIM
Entendendo o Teamwork
Para iniciar esse processo com sucesso, é fundamental ter um entendimento claro da estrutura do BIMcloud Manager e das ferramentas integradas no software. Em soluções colaborativas tradicionais, o projeto completo é sincronizado para um servidor externo a cada mudança, o que pode resultar em longos tempos de espera conforme o tamanho do arquivo aumenta. No entanto, o Teamwork se diferencia ao utilizar a tecnologia Delta Server, que minimiza o tráfego de rede ao transmitir apenas os elementos modificados para o servidor, tornando o processo de sincronização muito mais eficiente.
Uma das principais vantagens do Teamwork é a flexibilidade que oferece aos usuários. As modificações no projeto podem ser feitas tanto no escritório quanto remotamente, via internet, sem comprometer a colaboração. O sistema também permite o trabalho off-line, permitindo que os profissionais continuem a editar os elementos que já foram reservados previamente no arquivo do projeto. Assim que a conexão com a internet é restaurada, as alterações realizadas são automaticamente enviadas para o BIMcloud, ao mesmo tempo que as modificações feitas por outros membros da equipe são sincronizadas de forma eficiente.
Tela do BIM Server Manager, com usuários e permissões – Youtube: ARCHICAD
Além do compartilhamento colaborativo do projeto, os usuários têm a opção de publicar arquivos diretamente do ARCHICAD para o BIMcloud, uma funcionalidade especialmente útil para atualizações rápidas com novas versões ou modificações no projeto. Para realizar esta publicação, é necessário que o usuário reserve o conjunto de editores desejado no BIMcloud Manager, configure as propriedades desse conjunto para a publicação direta e, em seguida, selecione a pasta adequada para armazenar a nova versão ou as alterações.
De forma geral, o uso do Teamwork otimiza o desenvolvimento do projeto e melhora significativamente a comunicação entre os membros da equipe, promovendo um fluxo de trabalho mais ágil e colaborativo.
Acesso ao BIMcloud
O primeiro passo é acessar o BIMcloud, o serviço de armazenamento em nuvem oferecido pela Graphisoft. Isso requer fornecer credenciais de login e acessar a pasta do projeto desejado. Uma vez dentro da pasta do projeto, é importante organizar subpastas para diferentes tipos de arquivos, como materiais de referência, documentação e recursos gráficos, para facilitar a navegação e o acesso aos arquivos.
Fonte: Graphisoft
Carregamento de Arquivos no BIMcloud Manager
Com a estrutura do projeto definida, o próximo passo é o carregamento dos arquivos do projeto no BIMcloud Manager. Este processo normalmente envolve selecionar os arquivos desejados no computador local e fazer o upload para a pasta apropriada no BIMcloud Manager. Durante esse processo, os usuários também têm a opção de compartilhar bibliotecas individuais, garantindo que todos tenham acesso aos recursos necessários para o desenvolvimento do projeto.
Fonte SPBIM
Compartilhamento do Projeto Teamwork
Após a organização e carregamento dos arquivos do projeto, é hora de iniciar o processo de compartilhamento do Projeto Teamwork. Isso é feito abrindo o arquivo do projeto no ARCHICAD, reconectando as bibliotecas do BIMcloud no Gestor de Bibliotecas e selecionando a opção “Compartilhar Projeto” no menu Teamwork. Durante esse processo, os usuários podem escolher a pasta onde o projeto será salvo no BIMcloud e iniciar o processo de compartilhamento.
Publicação Direta do Archicad no BIMcloud
Além do compartilhamento do projeto, os usuários também podem optar por publicar arquivos diretamente do ARCHICAD para o BIMcloud. Isso permite atualizar rapidamente o projeto com novas versões ou alterações. Para isso, os usuários devem reservar o conjunto editor desejado no BIMcloud Manager, configurar as propriedades do conjunto editor para publicação direta no BIMcloud e selecionar a pasta apropriada para a publicação.
Projetos Teamwork compartilhados do Archicad – Fonte: ARCHICAD
Conclusão
Seguindo estes passos cuidadosamente planejados, os usuários podem organizar, compartilhar e colaborar em projetos de forma eficaz e integrada, garantindo a segurança e a integridade dos dados do projeto. Este processo estruturado não apenas facilita a colaboração entre os membros da equipe, mas também promove uma melhor eficiência e produtividade no desenvolvimento de projetos no ARCHICAD.
Como fazer o download gratuito do Archicad Estudante
O Archicad é um software de modelagem e design arquitetônico amplamente utilizado por profissionais e estudantes em todo o mundo. Ele oferece uma série de recursos poderosos para criar projetos arquitetônicos em 2D e 3D. Neste artigo, forneceremos um guia passo a passo sobre como fazer o download gratuito do Archicad Estudante, permitindo que estudantes de arquitetura e áreas afins tenham acesso a essa ferramenta essencial. Para entender mais sobre o assunto, sugerimos a leitura do artigo: O QUE É ARCHICAD?
Passo 1: Acesse o site oficial da Graphisoft
O primeiro passo é visitar o site oficial da Graphisoft, a empresa responsável pelo desenvolvimento do programa. Você pode fazer isso digitando “Graphisoft Archicad” em seu mecanismo de busca preferido ou acessando diretamente o site da companhia.
Passo 2: Navegue até a seção “Archicad Estudante”
Já no site, procure a seção dedicada ao Archicad Estudante. Ela geralmente está localizada na página inicial ou pode ser encontrada no menu principal do site. Clique na opção “Archicad Estudante” ou em algo semelhante para prosseguir.
Passo 3: Verifique os requisitos do sistema
Antes de prosseguir com o download, verifique os requisitos do sistema para garantir que o seu computador atenda as especificações mínimas necessárias para executar o software. Certifique-se de ter espaço de armazenamento suficiente, memória RAM adequada e uma placa de vídeo compatível.
Passo 4: Preencha o formulário de registro
Para prosseguir, geralmente é necessário se registrar no site da Graphisoft. Preencha o formulário de registro com suas informações pessoais, como nome, endereço de e-mail, nome da instituição de ensino e outras informações solicitadas. Certifique-se de fornecer informações precisas e válidas.
Passo 5: Aguarde a aprovação
Depois de enviar o formulário de registro, aguarde a aprovação da sua conta. Normalmente, a verificação das informações fornecidas antes de conceder o acesso ao programa. Essa etapa pode levar algum tempo, então tenha paciência.
Passo 6: Receba o e-mail de confirmação e instruções de download
Assim que a sua conta for aprovada, você receberá um e-mail de confirmação. Nele conterão instruções detalhadas sobre como fazer o download do Archicad Estudante. Siga as instruções cuidadosamente para garantir um processo de download e instalação tranquilo.
Passo 7: Faça o download e instale o software
Siga as instruções fornecidas no e-mail de confirmação para dar continuidade ao processo. Geralmente, você precisará selecionar a versão correta para o seu sistema operacional (Windows ou macOS). Após o download, execute o arquivo de instalação e siga as instruções na tela para concluir este passo.
Conclusão
O Archicad Estudante é uma versão gratuita do renomado software de design arquitetônico, permitindo que estudantes de arquitetura e áreas relacionadas tenham acesso a essa poderosa ferramenta. Ao seguir este guia passo a passo, você estará apto a fazer o download gratuito do programa e começar a explorar suas funcionalidades para aprimorar seus projetos arquitetônicos. Certifique-se de respeitar as licenças e os termos de uso do software para utilizá-lo corretamente. Aproveite ao máximo essa oportunidade de aprendizado e aprimoramento profissional.
Descubra os melhores sites para baixar objetos de ArchiCAD gratuitamente
O ArchiCAD é um dos softwares de design arquitetônico mais populares e amplamente utilizados em todo o mundo. Com sua interface intuitiva e recursos avançados, ele oferece aos profissionais da área as ferramentas necessárias para criar projetos impressionantes. No entanto, para tornar o processo de design ainda mais eficiente, muitos arquitetos e designers recorrem a bibliotecas de objetos pré-fabricados que podem ser baixados e incorporados em seus projetos. Neste artigo, vamos explorar os melhores sites para baixar objetos de ArchiCAD gratuitamente. Para encontrar mais opções de sites, confira nosso artigo: SITES PARA BAIXAR OBJETOS DE ARCHICAD
O BIMcomponents é um site oficial fornecido pela Graphisoft, a empresa por trás do ArchiCAD. Ele oferece uma extensa biblioteca de objetos BIM gratuitos, incluindo móveis, acessórios, veículos, vegetação e muito mais. O site é atualizado regularmente e permite que os usuários baixem os objetos diretamente no formato .gsm, pronto para serem importados para o ArchiCAD.
O BIMobject é um dos maiores portais de objetos BIM do mundo. Embora seja um site abrangente que abrange vários softwares de design, ele oferece uma vasta seleção de objetos gratuitos compatíveis com o ArchiCAD. Os usuários podem filtrar os resultados por categoria, país e outros critérios para encontrar os objetos desejados. Além disso, o site também fornece informações detalhadas sobre cada objeto, como dimensões, materiais e fornecedores.
O ArchiRADAR é um site especializado em oferecer recursos gratuitos para usuários do ArchiCAD. Além de objetos, ele também disponibiliza texturas, materiais e outros componentes essenciais para o design arquitetônico. O site é atualizado regularmente e fornece opções de download direto dos objetos desejados.
A SPBIM é um site especializado em arquitetura, engenharia e construção digital. Nele, você encontrará informações atualizadas sobre as mais recentes tecnologias e tendências nesses campos, incluindo BIM (Building Information Modeling), realidade virtual, inteligência artificial e automação. O site oferece artigos, estudos de caso e recursos para profissionais da área interessados em aprimorar seus conhecimentos e aplicar práticas inovadoras em seus projetos.
Archibase.net é um site dedicado a fornecer recursos de arquitetura e design, incluindo uma vasta biblioteca de modelos 3D, texturas, fotos e plantas baixas. Os usuários podem explorar uma variedade de estilos arquitetônicos, pesquisar projetos inspiradores e encontrar informações úteis para suas próprias criações. É uma plataforma valiosa para profissionais e entusiastas da arquitetura em busca de inspiração e recursos visuais de alta qualidade.
Modlar é um site que oferece uma ampla variedade de recursos para profissionais da indústria da construção e design. Com uma extensa biblioteca de produtos, materiais e informações técnicas, o Modlar permite acesso rápido a recursos valiosos para aprimorar projetos e simplificar o processo de construção.
Archicado é um site abrangente sobre arquitetura, com artigos, tutoriais e projetos inspiradores. Aborda conceitos teóricos, história, design sustentável e inovações tecnológicas. Oferece tutoriais práticos em softwares de design arquitetônico e apresenta projetos inovadores. É uma plataforma indispensável para estudantes e profissionais interessados em ampliar conhecimentos e encontrar inspiração arquitetônica.
Wilkhahn é um site especializado em mobiliário de escritório inovador e de alta qualidade. Com foco na ergonomia e no design funcional, a Wilkhahn oferece uma ampla variedade de cadeiras, mesas e sistemas de assentos que promovem o conforto e o bem-estar dos usuários. Seus produtos são reconhecidos por sua durabilidade, estética elegante e soluções inteligentes para espaços de trabalho modernos. Combinando tradição e inovação, a Wilkhahn é uma referência no setor de mobiliário de escritório.
NBS National BIM Library é um site especializado em Building Information Modeling (BIM), fornecendo uma extensa biblioteca de objetos BIM prontos para uso. Com uma vasta coleção de componentes digitais de construção, o site permite que arquitetos, engenheiros e construtores acessem modelos 3D, especificações técnicas e informações detalhadas para agilizar o processo de projeto e construção. É uma plataforma essencial para profissionais que desejam incorporar eficientemente o BIM em seus projetos e melhorar a colaboração e a precisão nas fases de construção.
Conclusão:
Quando se trata de aprimorar a eficiência do processo de design no ArchiCAD, a utilização de objetos pré-fabricados é uma escolha inteligente. Os sites mencionados acima fornecem uma ampla variedade de objetos gratuitos, permitindo que arquitetos e designers economizem tempo e esforço na criação de modelos complexos do zero. No entanto, é importante verificar a qualidade e a confiabilidade dos objetos antes de incorporá-los em seus projetos.
Se você é do setor da construção civil, com toda certeza já deve ter ouvido falar ao menos uma vez sobre o termo BIM (Building Information Modeling) e suas associações aos diversos softwares BIM que juntos “operam milagres” em questão de planejamento e execução de projetos. Se você ainda está confuso e ainda se pergunta se afinal de contas “o BIM é uma ferramenta?” Nós, da SPBIM, vamos te esclarecer de vez a diferença de conceitos.
Após a aprovação e publicação oficial do Decreto BIM (2020), o assunto “BIM” ganhou o empurrão necessário para para se enraizar de vez na indústria da construção civil. Apesar de a aderência do BIM no Brasil ainda ser baixa, pois segundo o Governo Federal, apenas 5% do PIB da Construção Civil o adotam, o plano estratégico define a implementação completa do sistema BIM até 2028. O baixo apego à metodologia se deve principalmente pela falta de conhecimento do setor sobre seu funcionamento e ganhos, já reconhecidos perante o estado.
Decreto BIM / Fonte: Diário Oficial
Mas afinal de contas, o que é o BIM? Ele é um conceito que abrange todo um sistema de trabalho que usa a modelagem para atrelar informações da construção a um exemplar digital. Em outras palavras, o BIM é o processo que prototipa a construção real em ambiente virtual, isso possibilita não só a representação mas também o domínio de todo o banco de informações multidisciplinares relativas ao ciclo de vida da construção.
Dito isso, é errado limitar o BIM ao termo ferramenta, pois se trata de uma metodologia muito maior que, além de definir diretrizes e regras para a modelagem, viabiliza padrões para processos e trabalhos similares à construção real. Portanto, usar um Software BIM não necessariamente te faz trabalhar em BIM, mas para usar essa metodologia, você sempre precisará de um Software BIM.
Por que o BIM não é só uma ferramenta?
Apesar dos modelos BIM serem construídos com auxílio de ferramentas BIM, elas por si só não garantem a fidelidade do modelo à construção real, pois a forma com que se usa a ferramenta pode corromper o modelo. Como dito anteriormente, já sabemos que o modelo BIM é um compilado de informações que referenciam a construção real do edifício, portanto, as negligências e uso incorreto da ferramenta inviabilizam que o modelo seja chamado de BIM.
Um exemplo mais claro seria pensar em um trabalho colaborativo de diferentes disciplinas tais como, luminotécnica e arquitetura. Supondo que toda a arquitetura foi modelada no Archicad seguindo todos os preceitos BIM, e que o projeto de luminotécnica foi feito em Revit, mas de forma negligente sem o uso de modelagem de elementos e utilizando apenas linhas e tramas de forma representativa. Quando o responsável pela compatibilização abrir os dois modelos, o projeto de luminotécnica não terá nenhuma informação agregada e, por mais que as representações tenham se originado em um software BIM, ele não seria um modelo BIM, pois a luminotécnica não foi realizada com os elementos corretos, nomenclaturas, padrões, etc.
Principais ferramentas BIM:
Agora que já sabem a diferença entre os conceitos, nós da SPBIM trouxemos um pequeno resumo para entendermos a diferença entre a representação genérica dos modelos em CAD dos modelos BIM. Estes últimos necessariamente contam com as seguintes características:
⦁ ferramentas específicas de modelagens tais como: parede, piso, portas, janelas, pilares, forro, escadas, rampas, telhados e componentes 3D (famílias/objetos);
⦁ Todo elemento inserido no modelo virtual poderá extrair informações de quantidades precisas como: dados de materiais e acabamentos, área, volume, perímetro, o código do produto, nome do fabricante ou até mesmo custos. As possibilidades são diversas;
⦁ Interoperabilidade (OpenBIM): todos os softwares BIM conversam entre si através de IFC’s que possibilitam o trabalho colaborativo.
⦁ Simultaneidade de vistas, ou seja, o modelo se auto ajusta em qualquer vista, independente da vista que ocorra a mudança. Por exemplo, ao mudar o guarda corpo de uma escada, o modelo inteiro atualizará todas as vistas daquele determinado elemento.
Para elucidar um pouco mais sobre o assunto e contextualizar vocês quanto ao mercado das ferramentas BIM, a SPBIM separou um top 3 das ferramentas BIM mais comentadas no mercado:
1 – REVIT
MASP / Fonte: SPBIM
Desenvolvido pela Autodesk, o Revit é o software BIM (Building Information Modeling) mais utilizado no mundo. A ferramenta tem por escopo o desenvolvimento de modelos virtuais tridimensionais (3D) com informações paramétricas, ou seja, o Revit é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) que é utilizado para planejamento, projeto, construção e gerenciamento. Entretanto, cabe ressaltar a elevada curva de aprendizado da ferramenta, que é extensa se comparada a outras ferramentas disponíveis, como o seu principal concorrente, o Archicad.
2- ARCHICAD
Fonte: SPBIM
O Archicad é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft. Com origem desenvolvida para arquitetos, o software proporciona soluções com ferramentas intuitivas voltadas à construção. O Archicad, de maneira única, une a construção e o desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma simulação virtual da construção (famoso modelo) baseado na construção real (o físico) onde é possível extrair e utilizar de maneiras eficiente diversas informações do modelo, desde o planejamento, até o projeto, construção e gerenciamento.
3 – VECTORWORKS
Fonte: Vectorworks
O Vectorworks é um software que surgiu no universo do CAD cujo foco era na plataforma IOS. Foi posteriormente lançado para Windows no qual tinha o nome de Mini CAD. Este software tinha como objetivo a criação e documentação de projetos e a primeira versão estável do software voltado para BIM veio em 2016. E hoje é um dos 3 melhores softwares BIM direcionados a arquitetura e tem algumas ferramentas que seus concorrentes não possuem, o que torna possível seu crescimento no mercado. Semelhante a softwares de modelagem orgânica, como Rhinoceros, o Vectorworks é um software com recursos para modelagem complexa, porém em BIM.
CONCLUSÃO:
Nós da SPBIM entendemos a associação das ferramentas BIM ao BIM em si. Tendo em vista a relação entre ambos, percebemos todo o aporte das ferramentas BIM como indispensáveis. Entretanto, achamos relevante salientar que apenas usar uma ferramenta BIM não te faz especialista BIM, pois o termo abrange um leque de assuntos mais amplos do que apenas baixar um software e sair modelando. Portanto, somos a favor da difusão completa sobre a metodologia BIM e fazemos questão de abrir a discussão do “BIM é uma ferramenta?” em todos os nossos cursos.
Ainda criamos um curso com foco em BIM, no qual tratamos o que é a metodologia, como ela funciona e até mesmo como implantá-la em diferentes nichos.

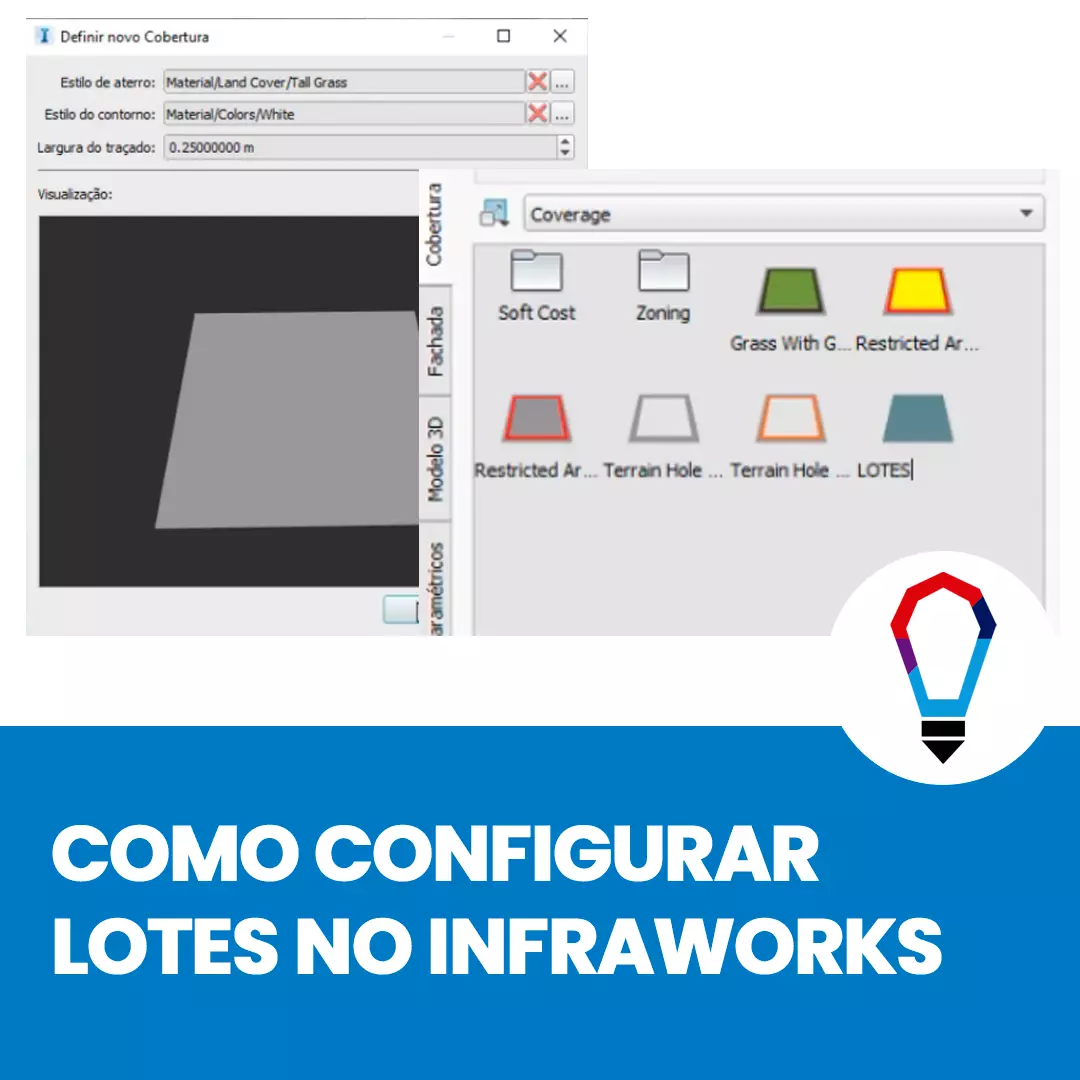

O Infraworks é um software que permite gerar modelos 3D dando a liberdade de criar propostas de infraestrutura muito rapidamente, sendo concebido pela Autodesk para o setor de insfraestrutura urbana como um todo. Pertencendo a metodologia BIM, o Infraworks é mais utilizado nas fases de Planejamento e Concepção de Projeto. Este software é uma grande ferramenta para ajudar nos fluxos de trabalho BIM, permite opções de trabalho colaborativo em nuvem, automatizando os processos e colaboração com outras plataformas. Neste tutorial iremos mostrar de forma fácil e rápida como configurar lotes no infraworks, veja a seguir:
1.0. Importe o arquivo desejado
Depois de importado vamos clicar com o botão direito e clicar em configurar. Em Sistema de coordenadas selecione a UTM e clique em Fechar & Atualizar.
2.0. Configuração de exibição
Para configurar a exibição dele, vamos clicar em Paleta de Estilos.
3.0. Edição de estilo
Na janela que abriu, clique na aba Cobertura e no “mais” em Edição de estilo
4.0. Estilo do aterro
Na janela de edição que abriu vamos clicar para editar o Estilo do aterro
Fonte: Autoria SPBIM
5.0. Aba Material
Na aba material, escolha Land Cover e escolha um material de sua escolha
6.0. Estilo do contorno
Da mesma forma faremos com Estilo do contorno. Nesse estilo é recomendável que se escolha uma cor sólida. Em largura do traçado mantenha como 0,25 metros.
Fonte: Autoria SPBIM
7.0. Renomeie como LOTES
8.0. Estilo Criado
Clique em cima de um dos Lotes e em Estilo manual, clique em Mais estilos e clique no estilo criado.
9.0. Estilo dos LOTES
Clicando em vários lotes com o auxílio do Ctrl permite mudar o estilo de vários lotes ao mesmo tempo.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
Antes de compreender a diferença entre os dois sistemas de modelagem, cabe relembrar a definição técnica de cada um desses sistemas. O sistema CAD – Computer-Aided Design (Desenho Auxiliado por Computador), enquanto o BIM – Building Information Modeling (Modelagem com Informação para Construção) trata-se de um processo para produzir e gerenciar dados “I” do BIM para construção ao longo de todo ciclo de vida do ativo, simulando em ambiente digital a construção real.
Embora os softwares BIM, sejam tecnicamente programas CAD, o termo “CAD” está essencialmente ligado a uma ferramenta de elaboração, como o AutoCAD, portanto tornou-se sinônimo de uma folha digital “prancheta virtual” para criar linhas/formas simbólicas que representam determinada vista de um projeto. Ao passo que o BIM tem sido atrelado a mitigar operações processuais e modelagem de BIM 3D.
Essa dinâmica no BIM está atrelado a sincronização de vistas, e integração do modelo ao fluxo de trabalho colaborativo simultâneo, ou seja, enquanto permite que diferentes pessoas trabalhem concomitantemente em um único arquivo no servidor ao mesmo tempo, o software ainda atualiza todas as vistas automaticamente. Enquanto no CAD seria necessário que um enviasse ao outro e a partir de cada alteração, os arquivos deveriam ser reenviados e/ou referenciados sobre o outro para procurar incompatibilizações ou seguir o trabalho.
Fonte: SpBIM
Além dessa diferença em fluxo de trabalho, o BIM também se difere no seu “I” (informação), pois todos os seus elementos são vinculados a parâmetros de identificação que intitulam o modelo tal qual seria o real, enquanto no CAD existem apenas linhas, que ao clicar ou exportar, não carregaria informações ou regras de parâmetros.
POR QUE USAR O CAD?
Embora o CAD apresente uma quantidade maior de desvantagens, em relação as suas vantagens, a metodologia ainda conta com alguns pontos de vantagens como:
FACILIDADE DE APRENDIZAGEM: Já que a dinâmica de desenvolvimento se assemelha a produção de desenhos no papel, suas ferramentas possuem como foco a representação de geometrias, por tanto as interfaces desses softwares CAD apresentam uma versão mais enxutas, genéricas e simples para representação, o que facilita a aprendizagem da ferramenta.
FACILIDADE EM ENCONTRAR MÃO DE OBRA: A interface são na sua maioria intuitivas, não necessariamente precisa-se ter graduação ou ser da área da construção civil, para desenhar com tais ferramentas, portanto é mais fácil e mais acessível encontrar mão de obra Cadista/Copista/Desenhista.
TRADIÇÃO: A modelagem em CAD é a metodologia mais usada para representação no mercado da construção civil, portanto o compartilhamento de trabalho se torna mais fácil já que vários profissionais já trabalham com tal ferramenta.
SOFTWARE COM CUSTO ACESSÍIVEL: Devido sua limitação de desempenho, e sua já consolidação do Software, o que além de diminuir os reparos e atualizações, permitindo que tais as ferramentas fiquem mais baratas no mercado de softwares em relação aos softwares BIM.
HARDWARE COM CUSTO ACESSÍVEL: Como os softwares de CAD não necessitam de um alto processamento e uma placa de vídeo potente, o seu investimento de hardware é mínimo, pois essas ferramentas conseguem rodar em notebook simples ou até mesmo on-line.
FACILIDADE EM PRODUZIR MULTIPLAS CÓPIAS: Os modelos em CAD permitem a duplicação e replicação dos elementos com uma velocidade imensurável em relação ao desenho a mão, portanto garantem uma maior agilidade para elaborar desenhos similares.
BIBLIOTECA E FORNECEDORES: Existem inúmeras bibliotecas na internet dos famosos “blocos de cad” desenvolvido ao longo desses 20 anos. É possível contar com o desenvolvimento em quase todos os sites de fornecedores da construção civil de blocos ou em muitos casos entregues por vendedores através de CDs e Pendrives.
Fase de Projeto Tradicional (CAD) / Fonte: SpBIM
PRINCIPAIS SOFTWARES CAD:
Visando maior contextualização do que seriam esses softwares CAD, nós da SpBIM separamos alguns softwares multiplataformas (Windows, Mac e Linux), e de compatibilidade de arquivos com os principais softwares e usos em relação ao mercado.
AUTOCAD
Comercializado pela Autodesk, desde 1982, o AutoCAD é o software CAD mais comercializado na indústria civil, a ferramenta funciona como uma prancheta virtual 2D e 3D, onde é possível desenhar e editar a geometria 2D e fácil modelagem 3D com sólidos, superfícies e objetos de malha. O Autocad possibilita desenhar plantas baixas, elevações, cortes e outros desenhos de projeto em 2D e modelos em 3D, criando detalhes, vistas, anotações, folhas etc. Além de ser um programa universal, onde seus arquivos podem ser abertos em diversos outros programas como no Revit, Archicad, Vectoworks e SketchUp.
A comercialização do software é feita através de três opções de vendas:
Autocad mensal: R$1.158,00 (Impostos inclusos)
Autocad anual:R$9.197,00 (Impostos inclusos)
Autocad 3 anos:R$24.826,00 (Impostos inclusos)
*Pode variar conforme dólar
Projeto MASP – O que é Autocad / Fonte: SpBIM
FREECAD
O FreeCAD é um Open Source para modelagem CAD que também funciona como uma prancheta digital, que permite desenhar formas 2D restritas de geometria e usá-las como base para construir outros objetos. Além disso, a ferramenta contém muitos componentes para ajustar dimensões ou extrair detalhes de design de modelos 3D para criar desenhos prontos para produção de alta qualidade. Um dos maiores diferenciais do software é o seu código aberto que está em constante atualização e que é aberto a correções de bugs, implementação de novos recursos ou correção de bugs, a plataforma convida os usuários a participar das novas mudanças e atualizações futuras.
Software gratuito
Software Freecad / Fonte: Ingenieria Libre
OPENSCAD
O OpenSCAD também é um software livre gratuito, especializado em desenhos bidimensionais 2D, e sólidos 3D, na qual a modelagem funciona a partir de programação. Sua interface é enxuta havendo apenas campo de funções essenciais como as padronizadas no Windows, como: save, fazer ou desfazer. E os campos de codificação/ visualização de produto.
Software gratuito
Software Openscad / Fonte: Miscellaneous Projects
POR QUE USAR O BIM?
A metodologia BIM tem ganhado espaço na indústria civil porque além de ser um método integrado, também engloba todas as fases do projeto, respaldando assim todo o ciclo de vida do ativo. Portanto traz aos escritórios inúmeros ganhos, como:
RAPIDEZ NA PRODUÇÃO DE DOCUMENTAÇÃO: Na documentação de projetos em BIM, é possível parametrizar folhas, e literalmente arrastar os desenhos para as pranchas, e fim estará tudo pronto, o carimbo se preenche automaticamente, os textos, símbolos gráficos acompanham a escala conforme a ISO e ABNT de representação de desenho técnico. É possível otimizar o processo com um TEMPLATE BIM e BIBLIOTECA BIM.
ANÁLISE DE INTERFERÊNCIA “CLASH DETECTION”: Os projetos realizados em CAD, não apresentam uma integração entre os desenhos, então acabam acontecendo conflitos chamados de Clashs. Em BIM é possível que todo clash seja destacada e até mesmo automaticamente corrigidos, quando configurado em programação global de um template por exemplo.
POTENCIALIZAÇÃO DO TRABALHO COLABORATIVO: Os Softwares BIM preveem fluxos de trabalhos colaborativos através de modelos centrais, e criações de Worksets (Revit) ou reservas de funções no Teamwork (ArchiCAD), onde pessoas diferentes podem mexer em tempo real na modelagem de um único projeto com em casos do Modelo Federado, onde existe a união de diversos modelos. Então enquanto alguém poderia modelar o térreo, outra modelaria a cobertura, e uma terceira faria a documentação tudo, em tempo real (real time), sem precisar ficar enviando os arquivos entre os usuários, ou indicando o que e onde foi alterado.
PRECISÃO NOS QUANTITATIVOS E ORÇAMENTOS: Com os softwares BIM o modelo já realiza todos os cálculos de quantitativos para o BIM 5D de forma automatizada, basta apenas o preenchimento de parâmetros em cada objeto usado, e a criação de tabelas que além de filtrar esses parâmetros, possibilita criar cálculos reais sobre o que foi realizado através do modelo.
FACILIDADE NO CUMPRIMENTO DE PRAZOS: O BIM simula em ambiente digital o que aconteceria no canteiro real, portanto a partir do tempo e entendimento do processo ainda na fase projetual, é possível diminuir o tempo de execução de processo real, que passa a ser previsto, amenizando os imprevistos de obra.
Além da sua agilização de prazos para o planejamento BIM 4D quanto a processo, cabe destacar o seu dinamismo quanto a simultaneidade das vistas, pois ao criar um desenho 2D, os softwares atualizam automático todas as outras vistas referentes ao desenhado/modificado.
QUALIDADE NO PROJETO = QUALIDADE NA OBRA: Ao projetar tal qual seria construído, os projetistas acabam pensando e detalhando com maior precisão. O que resulta em um projeto mais bem desenvolvido, portanto, as decisões que seriam tomadas em canteiro, acabam sendo definidas junto ao projeto, e o canteiro apenas executa. Como é o caso das paginações, alinhamentos, bonecas etc.
AUMENTO DA CONFIANÇA DO CLIENTE: Todos sabemos que independente da obra, o investimento é alto, e os cliente sempre ficam com um receio de investir em uma ideia sem respaldos ou controle de gastos. A modelagem BIM ameniza os receios do cliente pois tornam as ideias projetuais mais palpáveis e reais quanto a custos, então o cliente se sentem seguros para firmar o investimento tal qual o idealizado pelos projetistas.
CRIAÇÃO DE NOVOS PRODUTOS: O BIM tem viabilizado os avanços plásticos e funcionais dos elementos da indústria civil, que passou a acreditar na intencionalidade, já que os seus desempenhos conseguem ser comprovados no computador os projetistas sentem mais confiantes para assinar as responsabilidades técnicas. E os investidores se sentem mais seguros para investir no produto.
REDUÇÃO DE RETRABALHO: Com o fluxo de trabalho BIM, é mais difícil as incompatibilizações aparecerem, pois os projetistas conseguem entender melhor a outra parte do projeto envolvido, então passam a tomar decisões de formas mais conscientes, o que ameniza a quantidade de revisões e número de retrabalhos para ajustar vista a vista.
REDUÇÃO DE ADITIVOS EM OBRA: Ao se construir um DIGITAL TWIN o projetista prevê cada um dos matérias ou ferramentas que seriam necessários para a elaboração de tal processo, então ao fazer o Twin, é possível diminuir, ou até mesmo acabar com a compra de materiais não previstos, ou materiais a mais que o necessário.
Fase de Projeto BIM / Fonte: SpBIM
PRINCIPAIS SOFTWARES BIM:
Diferente da modelagem genérica dos modelos em CAD, os softwares BIM contam com:
ferramentas especificas de modelagens tais como: parede, piso, portas, janelas, pilares, forro, escadas, rampas, telhados e qualquer objetos 3Das famosas famílias/objetos;
Todo elemento inserido no modelo virtual poderá extrair informações de quantidades precisas como: dados de materiais e acabamentos, área, volume, perímetro ou o código do produto e o nome do fabricante por exemplo, as possibilidades são diversas.
Interoperabilidade (OpenBIM): todos os softwares BIM conversam entre si através de IFC, e todos possibilitam o trabalho colaborativo.
Nós da SpBIM, separamos um top 5 dos softwares BIM mais comercializados no mercado:
REVIT
Desenvolvido pela Autodesk, o Revit é o software bidimensional BIM (Building Information Modeling) mais utilizado no mundo, a ferramenta tem por escopo o desenvolvimento de modelos virtuais tridimensional (3D) com informações paramétricas, ou seja, o Revit é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado para planejamento, projeto, construção e gerenciamento. Entretanto cabe ressaltar a elevada curva de aprendizado da ferramenta, que é extensa se comparado a outras ferramentas disponíveis como o seu principal concorrente o ArchiCAD. E seu custo oscila em relação ao mercado devido a comercialização em dólar:
REVIT FULL MENSAL: US$ 1.383,00
REVIT FULL ANUAL: US$ 11.159,00
REVIT FULL 3 ANOS: US$ 30.132,00
*Pode variar conforme dólar
Caso queira saber mais sobre o assunto, fizemos uma comparação entre as versões: Revit Full vs Revit Solo.
Curso de Revit / Fonte: SpBIM
ARCHICAD
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft. Com origem desenvolvida para arquitetos, o software proporciona soluções com ferramentas intuitivas voltadas a construção de um edifício virtual (3D) e soluções de engenharia estrutural, sendo possível utilizar em todos os tipos de projeto para arquitetura como: edificação, interiores, iluminação, paisagismo, urbanismo, mobiliário, construção e compatibilização.
O ArchiCAD de maneira única une a construção e o desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma simulação virtual da construção (famoso modelo) baseado na construção real (o físico) onde é possível extrair e utilizar de maneiras diversas o modelo desde o planejamento, até o projeto, construção e gerenciamento.
A comercialização do software é realizada através de dois tipos de licenças comerciais:
Aluguel: A licença Full aluguel, no dia de publicação desse artigo, estava pautada em 165€+IVA / mês (cerca de R$ 1.047,75+IVA)
Perpétua: A licença Full vitalícia, no dia de publicação do artigo estava pautada a
Desenvolvido pela Startup Last D Software em 1999, o SketchUp é um software CAD (Computer Aided Design/Desenho assistido por Computador) e simultaneamente BIM devido a sua capacidade de parametrizar as informações da geometria e a possibilidade de exportar em IFC (Requisito básico para um software ser considerado BIM).
Atualmente o Sketchup foi adquirida pela empresa Trimble, a ferramenta possibilita a criação desde rafes (Projetos Gráficos – Croquis de Design) até projetos com precisão de forma fácil e tridimensionais como na Arquitetura e Design. O software foi desenvolvido para a criação de modelos em 3D, com a criação de maquetes em 3D é possível fazer apresentações de forma mais realista, facilita a visualização do projeto e demonstra como seria o projeto finalizado.
A comercialização do software é feita através de três principais licenças comerciais:
SKETCHUP SHOP: US$ 119,00/ano
SKETCHUP PRO: US$ 240,00/ano
SKETCHUP STUDIO: US$ 1.119,00/ano
*Pode variar conforme dólar
Fonte: SketchUp
DYNAMO
O Dynamo pertence a uma nova gama de softwares de arquitetura 3D que são capazes de produzir projetos baseados num conjunto de parâmetros, nomeados como programação visual de código aberto. O Software é gratuito e desenvolvido para poder estender as funcionalidades da Autodesk. Nas versões mais atuais do Revit o Dynamo já vem instalado.
O Dynamo possui uma interface intuitiva semelhante ao seu concorrente o Grasshopper, é um software de fácil domínio, isso se deve a sua base de “programação visual”, ou seja, não é necessário saber programação de texto “base”. Este programa está disponível na versão gratuita, e na versão comercial. A versão comercial, funciona indiferente dos softwares da Autodesk, e é chamada de Dynamo Studio, que é comercializado com três frentes de licenças:
MENSAL: US$ 40,00
ANUAL: US$325,00
3 ANOS: US$880,00
*Pode variar conforme dólar
Fonte: Dynamo
VECTORWORKS
O Vectorworks é um software que surgiu no universo do CAD, cujo enfoco era na plataforma IOS e sendo posteriormente lançado para Windows no qual tinha o nome de miniCAD. Este software tinha como objetivo a criação e documentação de projetos. a primeira versão estável do software voltado para BIM veio em 2016. E hoje é um dos 3 melhores softwares BIM direcionados a arquitetura e com algumas ferramentas que seus concorrentes não possuem, tornando possível seu crescimento no mercado. Semelhante a softwares de modelagem orgânica como Rhinoceros, o Vectorworks é um software com tais recursos porém em BIM.
Seus produtos são subdivididos em nichos de especialização para projeto, ao total são nove, dos quais variam desde arquitetura, até desempenho estrutural, ou luminotécnico. O Vectoworks possui licença vitalícia, como a licença do VECTORWORKS ARCHITECT, custa US$ 3.045,00. *Pode variar conforme dólar
Fonte: Vectorworks
CONCLUSÃO:
Nós da SpBIM, não só utilizamos, como acreditamos tanto na metodologia BIM que tal formato está presente desde a nossa marca, até nossa atuação no mercado, pois vemos o BIM como a evolução CAD capaz de solucionar inúmeros problemas da construção civil, desde erros de orçamentos, problemas de execução e o aumento de aditivos/escolhas de obra sem consentimento do projetista responsável. Portanto, nós da SpBIM recomendamos e ensinamos tal metodologia para aumentar índice de assertividade projetual em relação ao CAD além de aumentar a produtividade, qualidade e lucratividade nos projetos e obras.
Considerado o primeiro produto BIM comercial, o Archicad tem chamado a atenção dos arquitetos paulistanos e devido sua vantagem econômica em relação ao dólar, pois sua licença é comercializada em real, tem apresentado um aumento no número de usuários nacionais e com flexibilidade em negociar.
Para atender tal demanda, e na tentativa de “Democratizar o uso BIM no Brasil”, a Graphisoft comercializa o software através de três licenças:
Archicad Solo CAU
Archicad Solo
Archicad Full.
Pensando nos usuários que querem adquirir a licença da ferramenta, mas não sabem quais as limitações ou qual é a melhor opção, nós da SpBIM, explicamos cada uma das licenças e quais são suas limitações, indicações e faixa de preço.
Fonte: Archicad | Graphisoft Brasil
COMO FUNCIONAM AS DUAS LICENÇAS?
Para quem ainda não conhece o Archicad, separamos algumas das funcionalidades vantajosas para adquirir o software, ambos estão disponíveis nas duas versões:
INTEROPERABILIDADE (OPEN BIM): Assim como os demais softwares BIM, populares no mercado, como o Revit, Sketchup, Vectorworks, Solibri ou o Navisworks. O Archicad atende ao pré-suposto de interoperabilidade, que é a capacidade de exportar para demais softwares, através do formato IFC.
FERRAMENTAS ESPECIFÍCAS PARA MODELAGEM: O Archicad possui uma interface intuitiva similar ao SketchUp entretanto, um dos seus maiores diferenciais em relação ao Sketchup são as ferramentas especificas para modelagem, tais como paredes, vigas, pilares, parede cortina, morph, laje e etc.
FERRAMENTAS DE DOCUMENTAÇÃO: Em relação aos demais softwares citados anteriormente o Archicad é uma das principais opções para documentação e possui uma ferramenta específica para função a qual auxilia a documentar de forma rápida o que torna o processo mais produtivo e economiza muitas horas.
GESTÃO DA INFORMAÇÃO: Pensando no “I” do BIM, o Archicad é capaz de gerar parâmetros e carregar quantitativo líquidos reais, em mapas (tabelas) de áreas, volumes, quantidades, comprimentos entre outros.
BIBLIOTECA DE OBJETOS: Um outro diferencial é a vasta biblioteca parametrizada de componentes já vinculadas ao software, que além de economizar tempo, a busca é vinculada a internet para constante atualizações de objetos acrescidos na internet. Exemplos práticos disso é o Showroom virtual ou Biblioteca BIM.
FERRAMENTAS DE ENGENHARIA MEP: Assim como as ferramentas específicas o Archicad possui os componentes para modelagem e análise de sistemas MEP (Mechanical, electrical, and plumbing/ mecânica, elétrica e hidráulica), semelhante ao seu concorrente o Revit MEP.
LOCALIZAÇÃO NACIONAL (BRASILEIRA): A Graphisoft comercializa o Archicad em PTBR (Português Brasil) e segundo as normas e parâmetros da ABNT, portanto é uma ferramenta que além de intuitiva pode ser autodidata, a facilidade e na capacidade de poder ler as ferramentas e utilizar o “help” já traduzido e vinculado através da internet agiliza o processo de autoaprendizagem.
COMPATIBILIDADE: O Archicad além de “Open BIM” consegue importar em formatos nativos sem grandes perdas para o SketchUp, Família de Revit, DWG e entre diversos outros.
ArchiCAD FULL ou ArchiCAD SOLO?
O Archicad Full possui 4 principais vantagens sobre o SOLO:
IMPORTAÇÃO DE XREF: o Archicad Full possibilita a importação e o gerenciamento de XREF ou XR que é uma formato não editável exportado pelo AutoCAD capaz de ser inserido em um arquivo DWG, como na utilização dos arquivos CAD caracterizado como a utilização de Links CAD, possibilita a edição e atualização simultânea. No Archicad é possível fazer o mesmo processo de referenciamento, o que ajuda quando o usuário costuma receber bases em DWG de outros colaboradores e precisa em boa parte do tempo atualizá-lo.
Em um exemplo prático, a importação de XREF seria usado para referênciar a modelagem de uma topografia, ou referenciar uma pré-existência já documentada em XREF.
TEAMWORK/TRABALHO COLABORATIVO: o Archicad Full possibilita o trabalho colaborativo que é uma ferramenta própria para metodologia de trabalho mútuo, onde diversos usuários modelam em um mesmo arquivo em tempo real e ao mesmo tempo. Aumentando a produtividade, integração e qualidade dos projetos.
Em exemplos práticos, o Teamwork do Full com o auxílio do BIM Cloud possibilitaria ao mesmo tempo que um responsável fizesse arquitetura, enquanto outro realizasse estruturas por exemplo. Outra possibilidade é de diferentes pessoas reservar partes do projeto e alterarem em outros computadores e locais. Um grande diferencial do Teamwork, é a gestão do processo em que o Coordenador BIM (BIM Manager) poderá deixar as frentes de trabalho para os colaboradores resolverem o desenvolvimento do projeto ou por exemplo na compatibilização de projetos.
MÓDULOS ASSOCIADOS: o Archicad Full possui uma ferramenta própria para replicações de partes do modelo, como pavimento tipo, layouts e similares.
Diferente do “copiar”, esses módulos funcionam como uma espécie de grupo ou links que são vinculados. Ao fazer uma alteração em um módulo associado específico, todas as replicações do módulo se ajustariam automaticamente. Esse recurso facilita a gestão, colaboração, automação dos projetos. A utilização de uma EAP e o termo “Modelo Federado” são essenciais para utilização com este recurso. Semelhante ao Vínculo do Revit ou ao XREF do Autocad.
CINERENDER: o Archicad Full possibilita ao usuário a renderização prévia de cenas, ainda dentro do software, facilitando a compreensão da composição geral de um edifício ainda nas fases primárias do projeto.
Em um exemplo prático, o Cinerender seria usado para criar apresentações iniciais do projeto, rapidamente e com uma qualidade primária do que seria aquele projeto pós execução, para que os arquitetos aumentem a qualidade de produto, sem o acréscimo do tempo em pós produção, ainda nos projetos de concepção.
O Cinerender diferente de outros softwares de renderização como Twinmotion ou o Lumion, o Cinerender é nativo do Archicad e utiliza a CPU na renderização.
Caso queira ler mais sobre renderização: OS 7 SOFTWARES DE RENDER MAIS UTILIZADOS NO MUNDO
QUAL LICENÇA ADQUIRIR DE ARCHICAD?
Para responder tal pergunta, primeiro é necessário traçar de forma nítida qual é o principal objetivo de trabalho com o software. Para tal decisão, é necessário pensar em questões como: Quanto estará disposto a pagar? Quantos funcionários utilizarão a licença? É desejável que mais de um funcionário modele um mesmo projeto simultaneamente? O escritório recebe/utiliza XREF (referência externa)? A renderização é essencial no escritório? Trabalhara com projetos de grande escala ou torres?
Se sua resposta for afirmativa na maioria das questões anteriores, e você possui uma quantidade considerável de funcionários, será necessário considerar a licença Full como opção. Entretanto, cabe ressaltar que ambas as licenças são compatíveis, então não necessariamente todas as licenças precisam ser só Full, ou somente o Solo; se a partir da análise primária definir-se que somente os arquitetos de modelagem necessitam de tal licença, pode-se optar por “x” licenças Full e “y” licenças Solo.
Cabe ainda recordar que a Graphisoft disponibiliza licenças testes durante o período de 1 mês, então caso julgue necessário testar a dinâmica ou a sistematização do fluxo ou troca de licenças, poderá entrar no site do software e preencher os termos e se cadastrar para o uso da licença teste.
DIFERENÇAS DE CUSTOS ENTRE O ARCHICAD FULL E O ARCHICAD SOLO?
Ambas as licenças possuem a 2 tipos de compras, a LICENÇA ALUGUEL que visa a compra temporária por um determinado período podendo variar em 1, 3, 6 e 12 meses; e a LICENÇA PERPÉTUA a qual compra-se a propriedade da licença sem prazo de expiração. Vale ressaltar também que a licença do SOLO existe uma sub categoria conhecida como o SOLO CAU que disponibiliza até 40% de desconto no custo da licença para arquitetos conveniados com o CAU (Conselho de Arquitetura e Urbanismo).
A licença Full vitalícia, no dia de publicação do artigo estava pautada a 1.750€+IVA (cerca de R$ 11.112,50+IVA, sendo o IVA o imposto sobre valor agregado) enquanto a licença aluguel (valor referenciado para 12 meses de aluguel) estava 165€+IVA / mês (cerca de R$ 1.047,75+IVA, sendo o IVA o imposto sobre valor agregado). Estes valores foram feitos ajustes sobre o dólar vigente, porém a Graphisoft possui uma sede no Brasil em São Paulo capaz de negociar os valores. Quanto a licença SOLO o custo médio é de R$650,00+IVA/mês, entretanto os valores variam de cordo com a quantidade de tempo do aluguel. Vale destacar ainda que: ao optar pela implantação do software, cabe revisar se somente o uso de tal ferramenta atende as demandas do escritório, ou se será necessário comprar add-on (plugins) para suprir demandas.
Caso queira ver mais sobre biblioteca, template e plugins de Archicad a SPBIM escreveu artigos sobre os assuntos:
Nós da SpBIM acreditamos que não devemos nos limitar por uma ferramenta, mas sim devemos entender e escolher o software que melhor favorece determinado trabalho.
Por isso além de usar softwares BIM, tais como o Archicad, entendemos que é necessário compreender as limitações e possibilidades de cada uso; tornando assim necessário um entendimento mais claro do objetivo antes da compra de determinada posse. A escolha de um software de ModelagemBIM 3D é importante pois impactara no cotidiano do escritório e cultura do BIM internamente.
Desenvolvido pela GRAPHISOFT o PARAM-O é uma ferramenta lançada em julho de 2020, que possibilita a criação de objetos paramétricos sem precisar escrever em GDL (Linguagem textual especifica de Programação do Archicad, similiar ao basic), e por isso a plataforma foi elencada como uma das ferramentas mais aguardadas para atualização do ARCHICAD24.
Embora o PARAM-O ainda esteja em uma versão “nova”, disponível apenas para Windows, o add-in já demonstra uma estabilidade e inúmeras possibilidades para criação de diversos objetos.
Releitura: Cavalete de Cristal da Arquiteta Lina Bo Bardi / Fonte: SpBIM
COMO FUNCIONA O PARAM-O?
Similar ao Dynamo e o Grasshopper no sentido de codificação e programação visual. O PARAM-O desenvolve conteúdos paramétricos baseados somente em nodes “nós”, com a visualização em tempo real “ao vivo” o resultado do objeto final, ainda durante o estágio de criação.
Esse Plug-in é uma janela que ao ser inicializada sobrepõe a área de trabalho do Archicad, portanto você passa a trabalhar em um novo local. Para acessa-lo basta obter o plug-in e a abrir o seguinte caminho dentro do Archcad:
ARQUIVO/FILE>BIBLIOTECA E OBJETOS/LIBRARIES AND OBJECTS>PARAM-O
Param-O / Fonte: SpBIM
O PARAM-O funciona basicamente em três funções: Parameters (Parametros), Shapes (Formas) e Inputs (Entradas). O primeiro é referente aos parâmetros de dimensões do elemento. O segundo configura a geometria/forma dos elementos envolvidos. E o último, possibilita definições dessas entradas, e pode-se pré-estabelecer algumas informações tais como a quantidades, angulações, parâmetros globais e valores.
Além dos campos de ferramentas, o PARAM-O apresenta duas áreas de trabalho padrão: Programação e Visualização. Na primeira é programado através dos nós e suas relações ou parâmetros, enquanto na outra se observa o produto em função de cada amarração ou informação preenchidas nos nós.
Interface Param-O / Fonte: SpBIM
POR QUE VOCÊ DEVE USAR O PARAM-O?
Qual a razão para utilizar programação no cotidiano em escritório de projetos? Ganhos em produtividade resultando em ganhar tempo e economizar custos, afinal, tempo é dinheiro. A parametrização tem ingressado intensamente no setor da construção civil, por se tratar de uma ferramenta de programação intuitiva o PARAM-O tornou-se muito comum nos escritórios que além de trabalhar como o Archicad buscam diminuir essas operações. Pensando nos benefícios que esses escritórios adquiriram com tal ferramenta, nós da SPBIM, elencamos 3 MOTIVOS PARA SE COMEÇAR A USAR O PARAM-O:
AUTOMAÇÃO DE MODELAGENS REPETITIVAS
Ao lidar com modelagem existem inúmeras operações que precisamos fazer que além de demandar muito tempo, se tornam exaustiva pela quantidade de repetições podendo passar diversos erros. E quando se trata de incorporar ou detalhar objetos, parece ser quase um trabalho interminável! E o PARAM-O pode mitigar e ajudar a diminuir esses processos através da parametrização de objetos.
Existem centenas de tarefas na elaboração de um objeto que você pode parametrizar com o PARAM-O. Ao traduzir essas operações vamos pensar na marcenaria por exemplo, quanto tempo é necessário para modelar e detalhar uma marcenaria? Ou quanto tempo seria o suficiente procurando uma modelagem desse componente já pronto ou pré-definido? E como fazer quando uma marcenaria é autoral e específica para aquele projeto? O ideal neste ponto é otimizar o tempo e até mesmo a diminuir os insumos que seriam gastos com desperdícios de peças por exemplo ou excesso de material.
O PARAM-O não possui limites de variáveis/nós, e em uma única programação é possível otimizar a elaboração de todas as possibilidades como em pedras e marcenarias por exemplo. Seria possível em uma única sequência desenvolver parâmetros que criariam qualquer marcenaria em minutos. Mesmo que todas fossem diferentes em dimensões, tipologia, formas, espaçamentos, existências ou não de aberturas e suas diferentes formas de fechamentos, ou materiais.
EXPLORAÇÃO PLÁSTICA DE DESIGNER
Melhor que automatizar a modelagem é poder verificar suas diversas possibilidades plástica através de formas para o design, com o mínimo de esforços ou gasto de tempo possível. Quanto tempo você demoraria para testar um sistema de abertura ou criar mobiliários como Waffle Structure por exemplo como na imagem a seguir.
Mobiliário / Fonte: Zvonko Vugreshek
Ou para aumentar o número de gavetas? Ou até mesmo para recriar uma nova tipologia para mostrar opções ao seu cliente?
O PARAM-O possibilita criações de designes paramétrico que tornam o projeto editável e adaptar as mudanças, a partir da codificação de regras na estrutura de programação pré definida.
Furniture / Fonte: Tu Taller Design studio
SISTEMATIZAÇÃO DE TRABALHO
Ao utilizar o PARAM-O como uma ferramenta de modelagem de objetos, é necessário um pré investimento de tempo para transformar a rotina de trabalho, em parâmetros de modelo. Portanto seria necessário criar uma sistematização de como funciona a modelagem da empresa, o que resultaria em um maior entendimento técnico sobre execução e diminuir o fluxo de futuros trabalhos e no fim ainda resultaria em um grande ganho de tempo.
Além disso, seria possível utilizar para criar modelagens especificas de projeto como coberturas, escadas nada convencionais, qualquer ideia que vier a mente. Exemplo na imagem a seguir.
Waffle Urbanism / Fonte: Domus Web
COMO OBTER O PARAM-O?
O PARAM-O ainda não vem automaticamente na instalação do Archicad, entretanto sua primeira demonstração já pode ser instalada pelo site da Graphisoft.
Basta fazer o download do arquivo apx e colocar o arquivo na pasta de complementos do Archicad.
CONCLUSÃO:
O PARAM-O é uma ferramenta de programação visual intuitiva no qual seu diálogo com o Archicad que permite a modelagem parametrizada de objetos BIM, com maior praticidade e velocidade do que escrever GDL. Por isso, nós da SpBIM acreditamos na consolidação da ferramenta junto ao Archicad e já estamos a utilizando em nossas modelagens de projetos e aulas. Acreditamos que a programação é o futuro da arquitetura.
A GRAPHISOFT lançou agora em julho a versão 24 do ArchiCAD, com diversas funções novas e atualizações. Nós da SpBIM separamos alguns dos destaques para você se manter atualizado sobre o que já está disponível e o que vem por aí para a plataforma. Listaremos abaixo as principais mudanças separadas em 4 categorias: COLABORAÇÃO, OTIMIZAÇÃO, ADMINISTRAÇÃO E CRIAÇÃO/INTEGRAÇÃO.
Caso tenham alguma dúvida de como baixar e se cadastrar para obter a licença legalmente veja o nosso tutorial passo a passo de Como INSTALAR o Archicad?.
1. CRIAÇÃO / INTEGRAÇÃO
Talvez uma das funções mais aguardadas para o ArchiCAD começou a tomar formas: PARAM-O. A possibilidade de criar objetos parametrizáveis no ArchiCAD sem precisar escrever GDL. O PARAM-O é uma plataforma de programação visual para a criação de objetos parametrizáveis baseada em nódulos (nodes), similar ao Grasshpper. Embora em uma versão “preview”, já demonstra estabilidade e as possibilidades de criação de objetos.
Outra função que vale destacar é a de Automatização. Agora, o ArchiCAD possui uma plataforma Python para escrever códigos para a automação de diversas tarefas, desde tarefas de criação à tarefas de administração e organização do modelo.
SpBIM | Archicad 24 | Novidades | Figura 1
2. COLABORAÇÃO
Para a versão 24, a Graphisoft focou bastante em providenciar uma ferramenta mais robusta para trabalhos em equipes de projeto e equipes multidisciplinares, implementando ferramentas para comparações de modelos, a fim de permitir a análise entre variáveis de design, sobrepô-las e analisar as possíveis diferenças entre os modelos. Outras ferramentas como o registro de mudanças no Teamwork, onde o gestor de projetos poderá analisar as mudanças realizadas pela equipe de projeto, filtrando por tipo de ferramenta utilizada ou mudanças realizadas por um determinado membro da equipe.
Graphisoft | Archicad 24 | Novidades | Figura 2
Para melhorar a interação entre projetistas, clientes e obras, o BIMx também passou por uma série de melhorias, como ao acréscimo de funcionalidades para o visualizador da web e o desktop, bem como melhorias de estabilidade e a retirada de limite de tamanho de arquivo, o que era um problema para projetos muito grandes.
Graphisoft | Archicad 24 | Novidades | Figura 3
4. MEP A partir da versão 24, a ferramenta MEP, antes um plugin (goodies), agora é uma função nativa do ArchiCAD e contou com uma série de melhorias e adições à ferramenta.
SpBIM | Archicad 24 | Novidades | Figura 4
5. ADMINISTRAÇÃO A Graphisoft atualizou também o BIMCloud, transformando-o em um Hub central multidisciplinar. Agora, além de abrigar as funções para Teamwork, o BIMCloud é uma solução completa para as diferentes disciplinas que compõe o projeto administrar e compartilhar informações relevantes ao projeto, facilitando para gestores e BIM Managers acompanhar e administrar projetos e mudanças.
SpBIM | Archicad 24 | Novidades | Figura 5
6. AUTOMAÇÃO PYTHON
SpBIM | Archicad 24 | Novidades | Figura 6
7. OTIMIZAÇÃO
Além de algumas melhorias de processamento, comum em todas as atualizações, o ArchiCAD 24 conta com uma biblioteca atualizada com novas texturas e novos objetos e móveis. Inclui também algumas melhorias de desenhos de polilinhas (agora é possível interseccionar diferentes polilinhas e polilinhas com elementos 3D (paredes e vigas), assim como chanfrar e curvar os vértices de qualquer polilinha. Também implementaram algumas melhorias na exportação de tabelas para o Microsoft Excel, como a possibilidade de utilizar menus expansíveis nas células.
SpBIM | Archicad 24 | Novidades | Figura 7
8. VISUALIZAÇÃO REALISTA APRIMORADA EM TEMPO REAL No Archicad 24, o estilo visual realista foi evoluído, podemos realmente dar o nome correto a ferramenta “realista” de fato. A iluminação e reflexo na vista foram aprimorados, onde poderá substituir imagens no qual renders não são um requisito por exemplo. A imagem a seguir do nosso curso de Archicad Ilustra bem esse aprimoramento.
SpBIM | Archicad 24 | Novidades | Figura 8
A SEGUIR LISTA AS NOVAS FUNCIONALIDADES DO ARCHICAD 24 DA GRAPHISOFT: (Fonte: Graphisoft)
VERIFICAÇÃO DO MODELO: Além da Detecção de Colisão já disponível no Archicad, a Graphisoft apresenta mais duas novas soluções de verificação de modelo, que podem ter ser executados durante o ciclo de vida ao longo do projeto.
TROCA DE GEOMETRIA COM O REVIT: Os Usuários podem importar e exportar elementos com sua geometria e parâmetros precisos dos arquivos Revit (.RVT) para coordenação e referência do modelo. Será lançado como parte de um extensão (add-on) independente do Archicad 24.
IMPORTAÇÃO E USO DE FAMÍLIAS DO REVIT COMO OBJETOS GDL: Os Usuários podem criar Objetos, Portas e Janelas diretamente das Famílias do Revit (RFA) e usá-los em projetos no ArchiCad.
VEREDITO
No geral acreditamos que a mudança foi relativamente muito positiva, muitas direcionadas ao usuário intermediário/avançado porém de grande utilização mesmo para quem está entrando no Archicad recentemente. O que antes era muito trabalhoso agora se tornou muito mais fácil.
Nós da SpBIM já estamos utilizando a versão do Archicad 24 em Português Brasil. Recomendamos essa atualização e uso dessa ferramenta incrível.
Para estas e outras funções, a Graphisoft disponibilizou uma lista completa de atualizações no Help Center do ArchiCAD, basta acessar https://helpcenter.graphisoft.com/br/user-guide-chapter/22 e navegar nos demais itens disponíveis para a versão 24.
Caso queira mais conteúdo como este, assine a nossa newsletter para receber conteúdos exclusivos 100% autoral e BIM.
LEIA MAIS SOBRE ARCHICAD EM NOSSOS ARTIGOS DE BIM:
O BIM Manager cuja tradução literal corresponde a Gerente Bim, é o agente responsável por liderar, coordenar e gerenciar o processo de Implantação ou Implementação do BIM em uma companhia (organização).
O Gerente BIM colabora no desenvolvimento e execução dos serviços BIM nas atividades relacionadas ao BIM na empresa.
Existem diversas áreas de atuação dos Gerentes BIM, como: Projetos, Orçamentos, Suprimentos, Coordenação, Planejamento, Inovação, Marketing e Obras.
QUAIS SÃO AS FUNÇÕES DE UM BIM MANAGER?
Devido a amplitude das atividades elaboradas pelo BIM Manager (Gerente BIM) listamos algumas de suas principais atividade e funções sendo:
Escopo: O escopo é momento no qual o Gerente BIM irá estabelecer os níveis de LOD, LOI a serem atingidos. Por meio deste processo iremos evitar que ocorra o processo de fusão entre o CAD e o BIM no qual é comum ocorrer quando não há uma clareza de escopo no que acabará gerando um pseudo BIM e diversos retrabalhos durante a suposta implantação BIM.
Coordenação: O Gerente BIM deverá ter capacidade de coordenar, liderar junto a equipe em seu fluxo de trabalho BIM no escopo mencionado anteriormente, sendo fundamental siga o escopo e garanta o sucesso na implantação. Para coordenar o Gerente BIM deverá ter conhecimento em projetos e experiência na área, recomendamos no mínimo 5 anos.
Documentação: É fundamental compreender que no processo BIM envolve novos procedimentos como atendimento a (Plano de Execução BIM, BIM Mandate, LOD, Decreto BIM entre outros), por isso é fundamental ter conhecimento na área de projetos, tecnologia e softwares.
Software: O Gerente BIM é responsável pela escolha do software de modelagem ou softwares do fluxo de trabalho no BIM.Com isso está de acordo com os projetos a serem desenvolvidos, a escolha deverá suprimir a área escolhida, e atender diversos fatores como curva de aprendizado, biblioteca, treinamentos entre diversos outros. O Gerente BIM deverá ter conhecimento para liderar a equipe e conseguir resolver todos os problemas estratégicos e operacionais seja em qualquer software como Revit, Archicad e Sketchup por exemplo.
Modelagem: Está intimamente relacionado ao escopo com a documentação. Sendo fundamental compreender a entrega e vincular o modelo e a informação. A Modelagem é essencial que esteja alinhado ao LOD e capacidade do BIM Manager liderar as equipes que farão a modelagem. Importante neste trecho a criação de BIM Mandate e Plano de Execução BIM por projeto.
Controle de Qualidade: Neste item o BIM Manager deverá executar periodicamente a análise e verificação da qualidade dos modelos BIM assegurando a qualidade. Nós da SpBIM recomendamos pelo menos a cada 15 dias.
QUAIS SÃO AS FUNÇÕES DO GERENTE BIM DENTRO DE UMA ORGANIZAÇÃO
É fundamental mencionar as funções um BIM Manager (Gerente BIM) variam de empresa para empresa, o Gerente BIM deverá ter especialização em BIM e conhecimentos em tecnologia, gestão e projetos.
Existem funções como em empresa de projetos, gestão de obras, compras, comercial, marketing, T.I, instrutor, professor como em construtoras e incorporadora ou até mesmo sendo um empreendedor digital.
Fonte: Autor
FUNÇÕES DE UM GERENTE BIM EM UMA EMPRESA DE PROJETOS:
Nesta condição o profissional irá trabalhar na implementação/implantação do BIM, desenvolvendo um template, showroom, biblioteca de BIM e em treinamento de profissionais da empresa que são responsáveis por projeto. Sendo também o responsável pela gestão dos modelos desenvolvidos e nos procedimentos como em reuniões de compatibilização, gestão e coordenação.
FUNÇÕES DO GERENTE BIM NO PROCESSO DE PROJETO:
O BIM Manager (Gerente BIM) dentro do processo do projeto é o responsável pela Implantação/implementação do BIM junto a equipe.
Considerando orçamento, tempo, coordenação e conhecimento BIM da equipe e a experiência do mesmo. Sobre sua responsabilidade ficará também a gestão do modelo, dos processos e prazos a serem cumpridos.
Portanto o Gerente BIM deverá desenvolver um Plano de Execução do BIM (O que é PEB e quais suas vantagens?) de acordo com as diretrizes do projeto, estabelecerá o fluxo de trabalho, assegurar os itens e recursos tecnológicos necessários para o desenvolvimento do projeto e as regras da interoperabilidade.
O Gerente BIM será responsável por desenvolver o Manual de BIM (o que é BIM mandate?) da empresa no qual está inserido com o apoio de um consultor BIM ou empresa especializada caso não tenha todos os requisitos por se tratar de uma profissão nova.
Diretor Geral Julio Cesar Farias / Fonte: Autor
FUNÇÕES DO BIM MANAGER NA CONSTRUTORA OU CASO SEJA UM EMPREENDEDOR
Os trabalhos desenvolvidos por um gerente BIM dentro de uma construtora se assemelham com trabalho o desenvolvido por um BIM Manager empreendedor. Nesta conjectura ele irá implantar/implementar o BIM (O que é o BIM?), desenvolver treinamentos com os profissionais existentes e auxiliar no processo de contratação de profissionais.
O Gerente BIM irá delegar e coordenar o que cada profissional irá executar, considerando a experiência e conhecimento. Também sendo do seu encargo a definição de cada profissional que está sendo contratado, desde a avaliação e medição desses futuros profissionais. Por isso é fundamental que o gerente BIM esteja envolvido no processo de contratação.
Fonte: Autor
QUAIS SÃO AS HABILIDADES DE UM BIM MANAGER
Além do conhecimento técnico e operacional, o BIM Manager deverá ter algumas capacitações que se estendem além do conhecimento BIM, habilidade que queria impulsionar e gerenciar as mudanças na organização no qual ele está inserido. As habilidades requeridas:
Comunicação
Capacidade de continuar desenvolvendo o conhecimento
Domínio das ferramentas
Capacidade gestão de fluxos de trabalho
Gestão da informação
Capacidade orientar e lidera
Conhecimento básico de T.I
Treinamentos
Ser um profissional da construção civil
Ter realizado projeto e obra
Paciente e persuasivo
Conhecimento em infraestrutura de redes
Liderança
Fonte: Autor
VEREDITO:
Nós da SpBIM entendemos o quão fundamental é este profissional BIM no processo de implementação e desenvolvimento do BIM nas organizações, compreendendo a responsabilidade pela gestão do BIM, distinguindo da gestão do projeto.
Fonte: SpBIM
Durante a realização de uma implantação, recomendamos a contratação deste profissional após a implantação para administração do BIM na Empresa.
Porém empresas especializadas em implantação/implementação dedicadas conseguem obter resultados na metade do tempo devido a experiência diversificada e com foco direto no resultado do negócio do cliente por se obter uma equipe e um negócio direcionado aos Serviços BIM.
A SpBIM apoia a contratação deste profissional e acreditamos 100% no qual é essencial no processo de desenvolvimento do BIM nas organizações e manutenção uma vez implantada.
