O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como INSTALAR o COUNTRY KIT BRAZIL no Civil 3D, veja abaixo:
1.0. Baixando a EXTENSÃO do site da AUTODESK
Fonte: SpBIM
1.1. Acesse o site da AUTODESK
Clique AQUI para acessar o site da AUTODESK e realizar o download!
Fonte: SpBIM

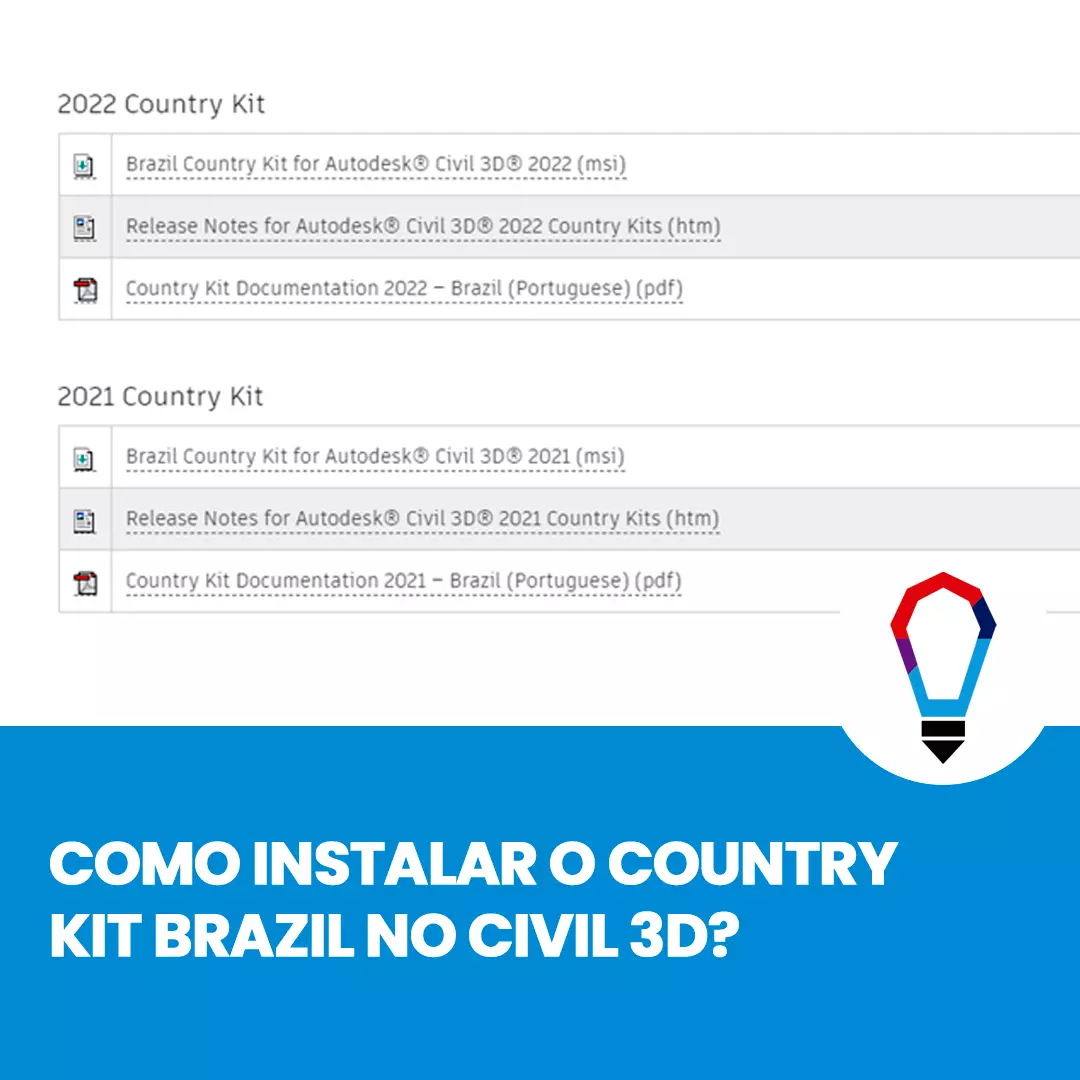

1.2. Nas opções EXIBIDAS baixe a CORRESPONDENTE ao ano do seu CIVIL 3D
Entre as opções exibidas no site, baixe a correspondente ao ano do civil 3d instalado no seu computador
Fonte: SpBIM
2.0. Instalando a extensão no computador
ntry-kit-brazil-no-civil-3d-imagem-4
2.1. Acesse o menu INICIAR no computador
2.2. Digite “APLICATIVOS E RECURSOS” e clique no ícone
Fonte: SpBIM
2.3. Procure pelo programa AUTODESK CIVIL 3D
2.4. Clique no PROGRAMA e clique em MODIFICAR
Caso essa opção esteja desabilitada, clique em desinstalar
Fonte: SpBIM
2.5. Clique em “ADD OR REMOVE FEATURES”
Fonte: SpBIM
2.6. Clique em “ADD CONTENT” e encontre o arquivo baixado
Fonte: SPBIM
2.7. Em “DESKTOP SHORTCUT” escolha a opção “YES”, após isso clique em “NEXT” e depois em “UPGRADE”
2.8. O programa vai instalar o AUTODESK CIVIL 3D BRAZIL
Este já está com o COUNTRY KIT BRAZIL
Fonte: SPBIM
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

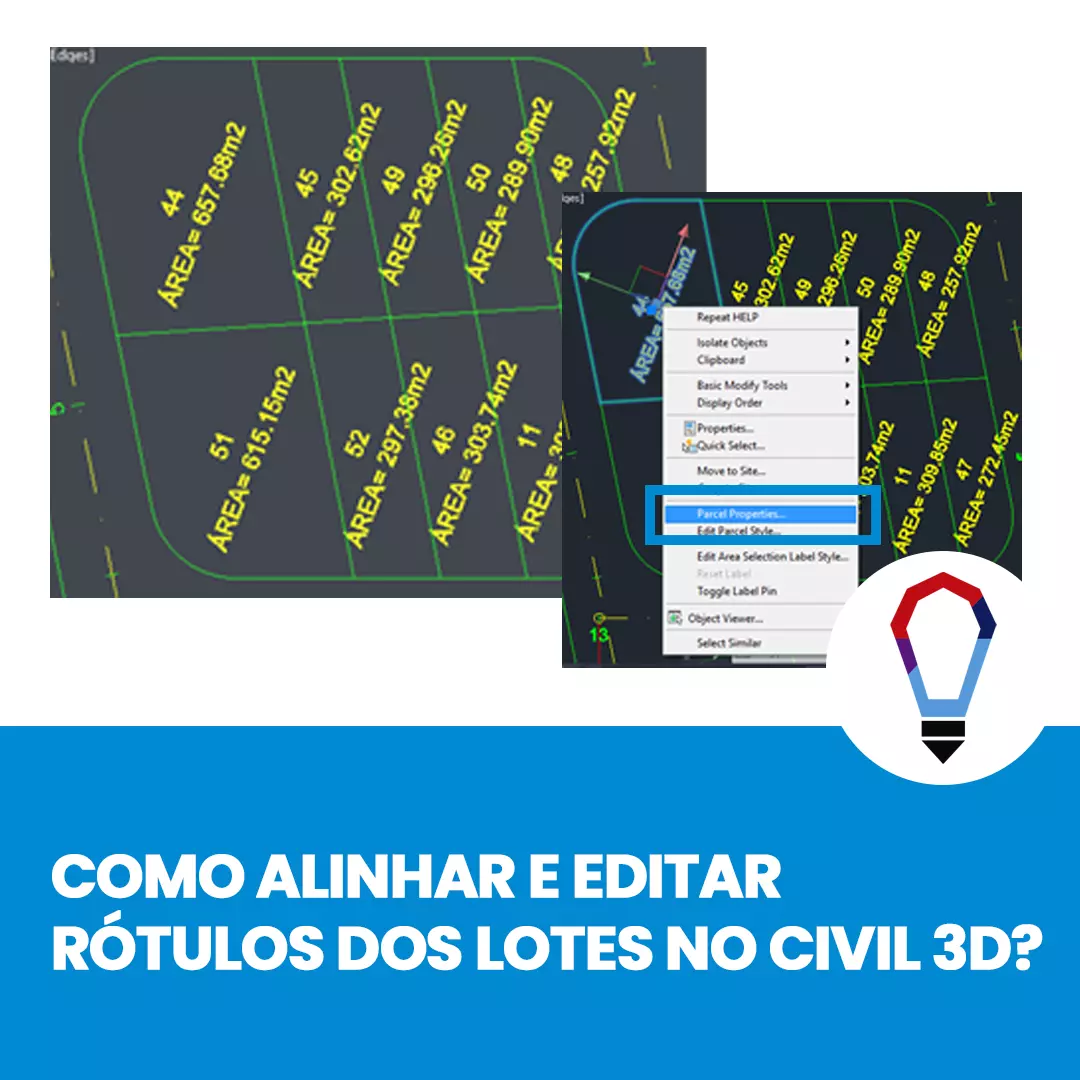

Como CRIAR ALINHAMENTO e EDITAR RÓTULOS DOS LOTES no Civil 3D?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como CRIAR ALINHAMENTO e EDITAR RÓTULOS DOS LOTES no Civil 3D, veja abaixo:
Depois de criado os lotes, o Civil 3D não alinha, automaticamente, os textos da área e numeração de cada parcela com o espaço de cada um. É possível, dentro do software, ajustar os textos e cores, fontes e formas geométricas para deixar cada lote mais legível e apresentável.
1.0. Com o botão DIREITO do mouse clique em um lote e SELECIONE “PARCEL PROPETIES”
Fonte: SpBIM
2.0. Na aba COMPOSITION clique em “AREA SELECTION LABEL STYLE” e depois em “CREATE NEW”
Fonte: SpBIM
3.0. Na aba INFORMATION renomeie o rótulo
Na aba Information é possível renomear o rótulo além de adicionar uma descrição a esse rótulo.
Fonte: SpBIM
4.0. Na aba LAYOUT edite a forma de apresentação do rótulo e delete a atual
Na aba Layout vamos editar a forma de apresentação do rótulo, primeiramente vamos deletar a formação atual que vem com o programa.
Fonte: SpBIM
5.0. Na caixa de texto clique em TEXT
Nessa etapa vamos adicionar um texto
Fonte: SpBIM
6.0. Altere o nome para “ÁREA” e depois clique em “CONTENTS”
Vamos alterar o nome para “ÁREA” e depois clicar na edição do Contents.
Fonte: SPBIM
7.0. Na aba “PROPERTIES” exclua o texto existente na área preta e escolha a opção “PARCEL AREA”
Na aba Properties, exclua o texto existente na área preta, escolha a opção Parcel Area e clique na seta ao lado. Na tela preta coloque “A=” antes do texto que apareceu e “m²” no final. O texto completo final ficará: A=<[Parcel Area(Usq_m|P2|RN|AP|GC|UN|Sn|OF)]>m²
Fonte: SPBIM
8.0. Crie outro texto e renomeie como “NÚMERO DO LOTE”
Agora vamos criar outro texto e o renomear como “NÚMERO DO LOTE”, para isso clique novamente em text em Component Name.
Fonte: SpBIM
9.0. Em “ANCHOR COMPONENT” escolha “ÁREA” e em “ANCHOR POINT” escolha “TEXT”
Em Anchor Component escolha “ÁREA” e em Anchor Point e nas opções de Text é possível ajustar o tamanho e posição do texto.
Fonte: SpBIM
10.0. Em “CONTENTS” realizará o mesmo processo do PASSO 6 para”ÁREA”
Fonte: SpBIM
11.0. Na opção “BORDER” é possível cria bordas para o texto da numeração
Nas opções de Border é possível criar bordas para o texto da numeração.
Fonte: SpBIM
12.0. Em “ROTATION ANGLE” defina a inclinação do texto
Em Rotation Angle defina a inclinação do texto em relação à posição do lote.
Fonte: SpBIM
13.0. Essa edição feita terá efeito somente em um dos lotes, para editar todos os outros é necessário marcar todos os lotes, clicar com o botão direto do mouse em cima delas, clicar em Properties e em Parcel Area Label Style alterar para o rótulo criado anteriormente.
14.0. Crie RÓTULOS com a formatação necessária
Para criar outras inclinações ou formatações de texto, crie novos rótulos com a formatação necessária.
Fonte: SpBIM
15.0. Para alterar a cor do fundo do lote, é possível fazê-lo “PARCEL PROPERTIES” na aba “INFORMATION” em “OBJECT STYLE”
Caso seja necessário alterar a cor de fundo do lote, é possível fazê-lo em Parcel Properties na aba de Information em Object Style.
Fonte: SpBIM
16.0. Em EDIT CURRENT SELECTION na aba DISPLAY altere a cor do fundo em “PARCEL AREA FILL”
Fonte: SpBIM
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como CRIAR PERFIS LONGITUDINAIS no Civil 3D, veja abaixo:

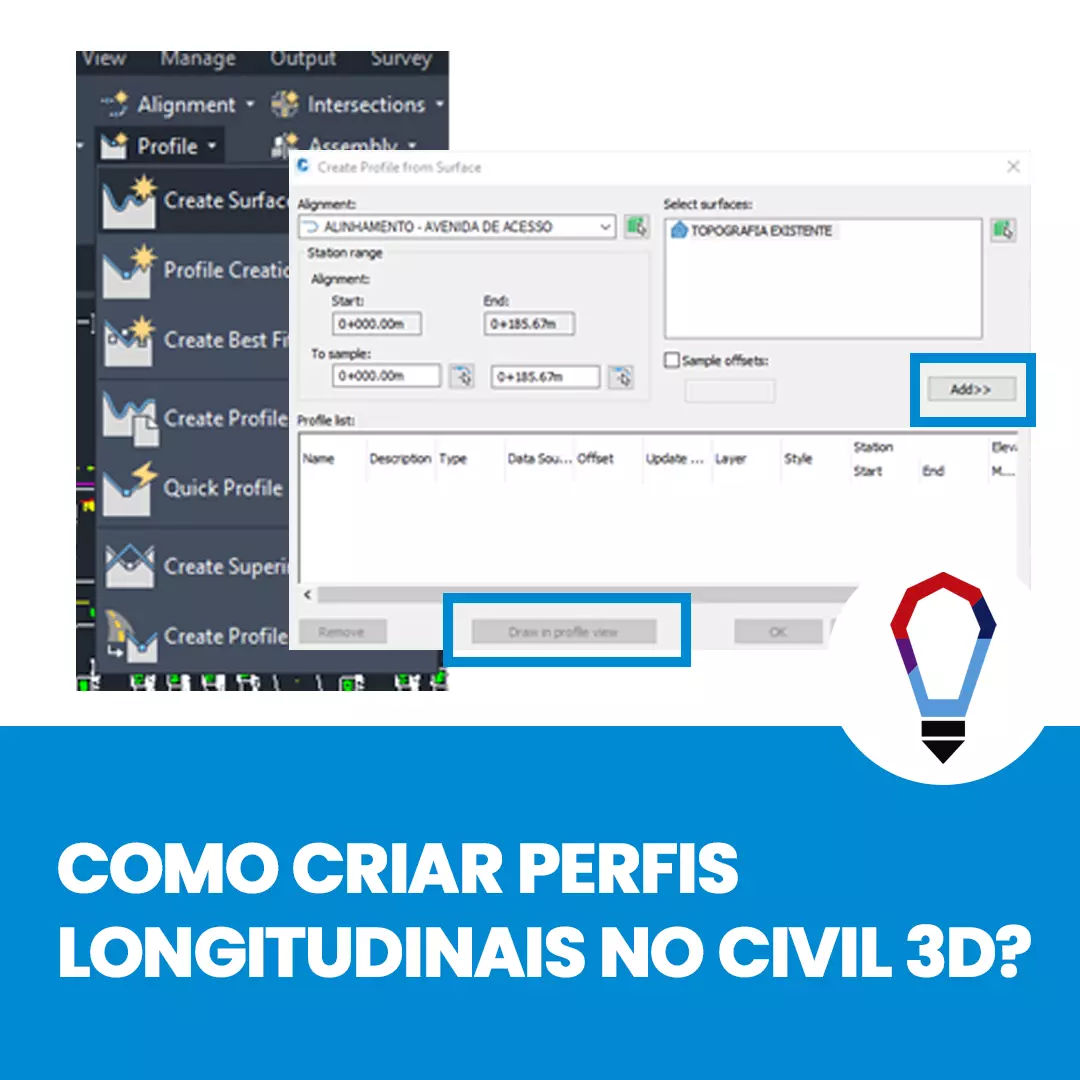

1.0. Clique em “Profile” e em “Create Surface Profile” na aba “Home“:
Fonte: SpBIM
2.0. Vá em “Alignmet” e escolha a via que será trabalhada:
Em Alignmet escolha a via que será trabalhada (o terreno foi criado nas instruções anteriores). Serão criados o perfil e o terreno da via. Clique em Add e depois Draw in Profile View.
Fonte: SpBIM
3.0. Na opção “General”:
Na opção General é possível fazer edições gerais do perfil como renomear, adicionar comentário e escolher o estilo de gráfico do perfil.
Fonte: SpBIM
4.0. Vá em “Station Range” e “Profile View Height”:
Em Station Range e Profile View Height usaremos as configurações automáticas. O Station Range diz respeito à criação do perfil do início do alinhamento até o final e o Profile View Height diz respeito à altura do perfil e sua representação. O Profile Display Options especifica algumas opções para o perfil.
Fonte: SpBIM
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

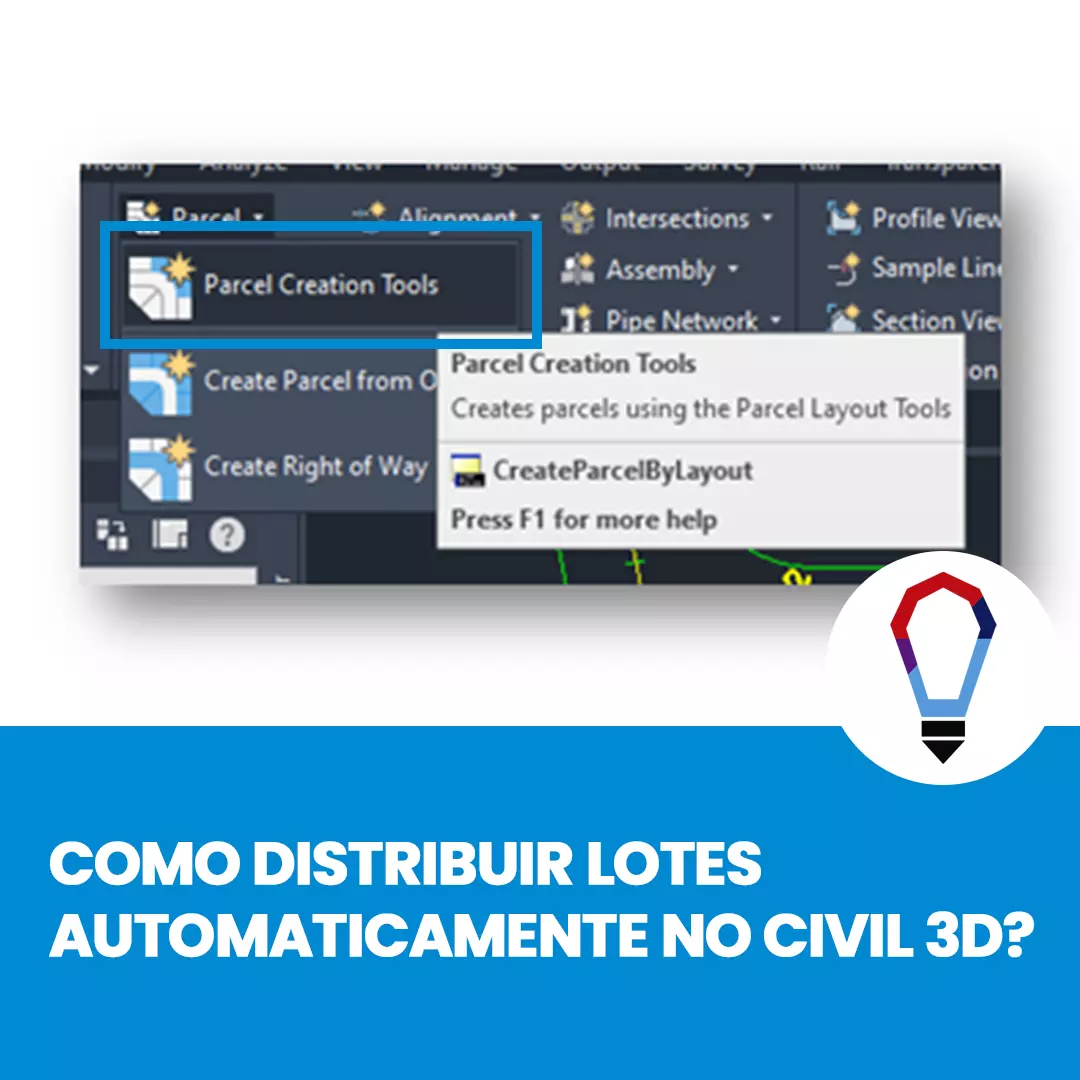

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?
O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D, veja abaixo:
1.0. Na aba “Parcel” clique em “Parcel Creation Tools”:
A ferramenta Parcel Creation Tool do Civil 3D nos dá a opção de fazer a distribuição dos lotes automaticamente com base na extensão de um dos lados da quadra.
Fonte: SpBIM
1.1. Na Janel que abriu é possível:
Editar a área mínima de cada lote (usaremos 300 m² para nosso exemplo);
Editar o comprimento mínimo da frente de cada lote (usaremos 10 m para nosso exemplo);
Definir um afastamento (offset) da frente para dentro de cada lote, caso necessário (não usaremos afastamento no nosso exemplo);
Editar a largura mínima e a profundidade mínima e máxima de cada lote (usaremos 10 metros para a largura mínima, 30 metros para a profundidade mínima e não usaremos profundidade máxima);
Fonte: SpBIM
1.2. Defina qual solução válida será usada:
Em algumas situações podem ocorrer mais de uma solução válida para criação dos lotes. É possível definir qual solução será usada (para nosso exemplo escolhemos a solução com menor área):
Solução com a fachada mais curta;
Solução com a menor área;
Fonte: SpBIM
1.3. Vá em Automatic Layout:
Em Automatic Layout é possível definir como serão distribuídas as áreas remanescentes depois da distribuição dos lotes em cada quadra.
Criação automática de lote com a área remanescente;
A área remanescente será totalmente agregada ao último lote;
Distribuição da área remanescente em cada lote criado.
Fonte: SpBIM
2.0. Depois de definir os Parâmetros, aplique-os:
Depois de definidos os parâmetros de criação da área, agora vamos aplicá-los nos lotes.
Clique em Slide Line – Create;
Clique no nome da quadra que será dividida em lotes;
Na lateral da quadra, clique em um dos cantos e depois no canto oposto;
Escolha o ângulo de inclinação que as laterais dos lotes devem seguir em relação à frente;
Aperte Enter.
Fonte: SpBIM
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
Antes de compreender a diferença entre os dois sistemas de modelagem, cabe relembrar a definição técnica de cada um desses sistemas. O sistema CAD – Computer-Aided Design (Desenho Auxiliado por Computador), enquanto o BIM – Building Information Modeling (Modelagem com Informação para Construção) trata-se de um processo para produzir e gerenciar dados “I” do BIM para construção ao longo de todo ciclo de vida do ativo, simulando em ambiente digital a construção real.
Embora os softwares BIM, sejam tecnicamente programas CAD, o termo “CAD” está essencialmente ligado a uma ferramenta de elaboração, como o AutoCAD, portanto tornou-se sinônimo de uma folha digital “prancheta virtual” para criar linhas/formas simbólicas que representam determinada vista de um projeto. Ao passo que o BIM tem sido atrelado a mitigar operações processuais e modelagem de BIM 3D.
Essa dinâmica no BIM está atrelado a sincronização de vistas, e integração do modelo ao fluxo de trabalho colaborativo simultâneo, ou seja, enquanto permite que diferentes pessoas trabalhem concomitantemente em um único arquivo no servidor ao mesmo tempo, o software ainda atualiza todas as vistas automaticamente. Enquanto no CAD seria necessário que um enviasse ao outro e a partir de cada alteração, os arquivos deveriam ser reenviados e/ou referenciados sobre o outro para procurar incompatibilizações ou seguir o trabalho.
Fonte: SpBIM
Além dessa diferença em fluxo de trabalho, o BIM também se difere no seu “I” (informação), pois todos os seus elementos são vinculados a parâmetros de identificação que intitulam o modelo tal qual seria o real, enquanto no CAD existem apenas linhas, que ao clicar ou exportar, não carregaria informações ou regras de parâmetros.
POR QUE USAR O CAD?
Embora o CAD apresente uma quantidade maior de desvantagens, em relação as suas vantagens, a metodologia ainda conta com alguns pontos de vantagens como:
FACILIDADE DE APRENDIZAGEM: Já que a dinâmica de desenvolvimento se assemelha a produção de desenhos no papel, suas ferramentas possuem como foco a representação de geometrias, por tanto as interfaces desses softwares CAD apresentam uma versão mais enxutas, genéricas e simples para representação, o que facilita a aprendizagem da ferramenta.
FACILIDADE EM ENCONTRAR MÃO DE OBRA: A interface são na sua maioria intuitivas, não necessariamente precisa-se ter graduação ou ser da área da construção civil, para desenhar com tais ferramentas, portanto é mais fácil e mais acessível encontrar mão de obra Cadista/Copista/Desenhista.
TRADIÇÃO: A modelagem em CAD é a metodologia mais usada para representação no mercado da construção civil, portanto o compartilhamento de trabalho se torna mais fácil já que vários profissionais já trabalham com tal ferramenta.
SOFTWARE COM CUSTO ACESSÍIVEL: Devido sua limitação de desempenho, e sua já consolidação do Software, o que além de diminuir os reparos e atualizações, permitindo que tais as ferramentas fiquem mais baratas no mercado de softwares em relação aos softwares BIM.
HARDWARE COM CUSTO ACESSÍVEL: Como os softwares de CAD não necessitam de um alto processamento e uma placa de vídeo potente, o seu investimento de hardware é mínimo, pois essas ferramentas conseguem rodar em notebook simples ou até mesmo on-line.
FACILIDADE EM PRODUZIR MULTIPLAS CÓPIAS: Os modelos em CAD permitem a duplicação e replicação dos elementos com uma velocidade imensurável em relação ao desenho a mão, portanto garantem uma maior agilidade para elaborar desenhos similares.
BIBLIOTECA E FORNECEDORES: Existem inúmeras bibliotecas na internet dos famosos “blocos de cad” desenvolvido ao longo desses 20 anos. É possível contar com o desenvolvimento em quase todos os sites de fornecedores da construção civil de blocos ou em muitos casos entregues por vendedores através de CDs e Pendrives.
Fase de Projeto Tradicional (CAD) / Fonte: SpBIM
PRINCIPAIS SOFTWARES CAD:
Visando maior contextualização do que seriam esses softwares CAD, nós da SpBIM separamos alguns softwares multiplataformas (Windows, Mac e Linux), e de compatibilidade de arquivos com os principais softwares e usos em relação ao mercado.
AUTOCAD
Comercializado pela Autodesk, desde 1982, o AutoCAD é o software CAD mais comercializado na indústria civil, a ferramenta funciona como uma prancheta virtual 2D e 3D, onde é possível desenhar e editar a geometria 2D e fácil modelagem 3D com sólidos, superfícies e objetos de malha. O Autocad possibilita desenhar plantas baixas, elevações, cortes e outros desenhos de projeto em 2D e modelos em 3D, criando detalhes, vistas, anotações, folhas etc. Além de ser um programa universal, onde seus arquivos podem ser abertos em diversos outros programas como no Revit, Archicad, Vectoworks e SketchUp.
A comercialização do software é feita através de três opções de vendas:
Autocad mensal: R$1.158,00 (Impostos inclusos)
Autocad anual:R$9.197,00 (Impostos inclusos)
Autocad 3 anos:R$24.826,00 (Impostos inclusos)
*Pode variar conforme dólar
Projeto MASP – O que é Autocad / Fonte: SpBIM
FREECAD
O FreeCAD é um Open Source para modelagem CAD que também funciona como uma prancheta digital, que permite desenhar formas 2D restritas de geometria e usá-las como base para construir outros objetos. Além disso, a ferramenta contém muitos componentes para ajustar dimensões ou extrair detalhes de design de modelos 3D para criar desenhos prontos para produção de alta qualidade. Um dos maiores diferenciais do software é o seu código aberto que está em constante atualização e que é aberto a correções de bugs, implementação de novos recursos ou correção de bugs, a plataforma convida os usuários a participar das novas mudanças e atualizações futuras.
Software gratuito
Software Freecad / Fonte: Ingenieria Libre
OPENSCAD
O OpenSCAD também é um software livre gratuito, especializado em desenhos bidimensionais 2D, e sólidos 3D, na qual a modelagem funciona a partir de programação. Sua interface é enxuta havendo apenas campo de funções essenciais como as padronizadas no Windows, como: save, fazer ou desfazer. E os campos de codificação/ visualização de produto.
Software gratuito
Software Openscad / Fonte: Miscellaneous Projects
POR QUE USAR O BIM?
A metodologia BIM tem ganhado espaço na indústria civil porque além de ser um método integrado, também engloba todas as fases do projeto, respaldando assim todo o ciclo de vida do ativo. Portanto traz aos escritórios inúmeros ganhos, como:
RAPIDEZ NA PRODUÇÃO DE DOCUMENTAÇÃO: Na documentação de projetos em BIM, é possível parametrizar folhas, e literalmente arrastar os desenhos para as pranchas, e fim estará tudo pronto, o carimbo se preenche automaticamente, os textos, símbolos gráficos acompanham a escala conforme a ISO e ABNT de representação de desenho técnico. É possível otimizar o processo com um TEMPLATE BIM e BIBLIOTECA BIM.
ANÁLISE DE INTERFERÊNCIA “CLASH DETECTION”: Os projetos realizados em CAD, não apresentam uma integração entre os desenhos, então acabam acontecendo conflitos chamados de Clashs. Em BIM é possível que todo clash seja destacada e até mesmo automaticamente corrigidos, quando configurado em programação global de um template por exemplo.
POTENCIALIZAÇÃO DO TRABALHO COLABORATIVO: Os Softwares BIM preveem fluxos de trabalhos colaborativos através de modelos centrais, e criações de Worksets (Revit) ou reservas de funções no Teamwork (ArchiCAD), onde pessoas diferentes podem mexer em tempo real na modelagem de um único projeto com em casos do Modelo Federado, onde existe a união de diversos modelos. Então enquanto alguém poderia modelar o térreo, outra modelaria a cobertura, e uma terceira faria a documentação tudo, em tempo real (real time), sem precisar ficar enviando os arquivos entre os usuários, ou indicando o que e onde foi alterado.
PRECISÃO NOS QUANTITATIVOS E ORÇAMENTOS: Com os softwares BIM o modelo já realiza todos os cálculos de quantitativos para o BIM 5D de forma automatizada, basta apenas o preenchimento de parâmetros em cada objeto usado, e a criação de tabelas que além de filtrar esses parâmetros, possibilita criar cálculos reais sobre o que foi realizado através do modelo.
FACILIDADE NO CUMPRIMENTO DE PRAZOS: O BIM simula em ambiente digital o que aconteceria no canteiro real, portanto a partir do tempo e entendimento do processo ainda na fase projetual, é possível diminuir o tempo de execução de processo real, que passa a ser previsto, amenizando os imprevistos de obra.
Além da sua agilização de prazos para o planejamento BIM 4D quanto a processo, cabe destacar o seu dinamismo quanto a simultaneidade das vistas, pois ao criar um desenho 2D, os softwares atualizam automático todas as outras vistas referentes ao desenhado/modificado.
QUALIDADE NO PROJETO = QUALIDADE NA OBRA: Ao projetar tal qual seria construído, os projetistas acabam pensando e detalhando com maior precisão. O que resulta em um projeto mais bem desenvolvido, portanto, as decisões que seriam tomadas em canteiro, acabam sendo definidas junto ao projeto, e o canteiro apenas executa. Como é o caso das paginações, alinhamentos, bonecas etc.
AUMENTO DA CONFIANÇA DO CLIENTE: Todos sabemos que independente da obra, o investimento é alto, e os cliente sempre ficam com um receio de investir em uma ideia sem respaldos ou controle de gastos. A modelagem BIM ameniza os receios do cliente pois tornam as ideias projetuais mais palpáveis e reais quanto a custos, então o cliente se sentem seguros para firmar o investimento tal qual o idealizado pelos projetistas.
CRIAÇÃO DE NOVOS PRODUTOS: O BIM tem viabilizado os avanços plásticos e funcionais dos elementos da indústria civil, que passou a acreditar na intencionalidade, já que os seus desempenhos conseguem ser comprovados no computador os projetistas sentem mais confiantes para assinar as responsabilidades técnicas. E os investidores se sentem mais seguros para investir no produto.
REDUÇÃO DE RETRABALHO: Com o fluxo de trabalho BIM, é mais difícil as incompatibilizações aparecerem, pois os projetistas conseguem entender melhor a outra parte do projeto envolvido, então passam a tomar decisões de formas mais conscientes, o que ameniza a quantidade de revisões e número de retrabalhos para ajustar vista a vista.
REDUÇÃO DE ADITIVOS EM OBRA: Ao se construir um DIGITAL TWIN o projetista prevê cada um dos matérias ou ferramentas que seriam necessários para a elaboração de tal processo, então ao fazer o Twin, é possível diminuir, ou até mesmo acabar com a compra de materiais não previstos, ou materiais a mais que o necessário.
Fase de Projeto BIM / Fonte: SpBIM
PRINCIPAIS SOFTWARES BIM:
Diferente da modelagem genérica dos modelos em CAD, os softwares BIM contam com:
ferramentas especificas de modelagens tais como: parede, piso, portas, janelas, pilares, forro, escadas, rampas, telhados e qualquer objetos 3Das famosas famílias/objetos;
Todo elemento inserido no modelo virtual poderá extrair informações de quantidades precisas como: dados de materiais e acabamentos, área, volume, perímetro ou o código do produto e o nome do fabricante por exemplo, as possibilidades são diversas.
Interoperabilidade (OpenBIM): todos os softwares BIM conversam entre si através de IFC, e todos possibilitam o trabalho colaborativo.
Nós da SpBIM, separamos um top 5 dos softwares BIM mais comercializados no mercado:
REVIT
Desenvolvido pela Autodesk, o Revit é o software bidimensional BIM (Building Information Modeling) mais utilizado no mundo, a ferramenta tem por escopo o desenvolvimento de modelos virtuais tridimensional (3D) com informações paramétricas, ou seja, o Revit é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado para planejamento, projeto, construção e gerenciamento. Entretanto cabe ressaltar a elevada curva de aprendizado da ferramenta, que é extensa se comparado a outras ferramentas disponíveis como o seu principal concorrente o ArchiCAD. E seu custo oscila em relação ao mercado devido a comercialização em dólar:
REVIT FULL MENSAL: US$ 1.383,00
REVIT FULL ANUAL: US$ 11.159,00
REVIT FULL 3 ANOS: US$ 30.132,00
*Pode variar conforme dólar
Caso queira saber mais sobre o assunto, fizemos uma comparação entre as versões: Revit Full vs Revit Solo.
Curso de Revit / Fonte: SpBIM
ARCHICAD
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft. Com origem desenvolvida para arquitetos, o software proporciona soluções com ferramentas intuitivas voltadas a construção de um edifício virtual (3D) e soluções de engenharia estrutural, sendo possível utilizar em todos os tipos de projeto para arquitetura como: edificação, interiores, iluminação, paisagismo, urbanismo, mobiliário, construção e compatibilização.
O ArchiCAD de maneira única une a construção e o desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma simulação virtual da construção (famoso modelo) baseado na construção real (o físico) onde é possível extrair e utilizar de maneiras diversas o modelo desde o planejamento, até o projeto, construção e gerenciamento.
A comercialização do software é realizada através de dois tipos de licenças comerciais:
Aluguel: A licença Full aluguel, no dia de publicação desse artigo, estava pautada em 165€+IVA / mês (cerca de R$ 1.047,75+IVA)
Perpétua: A licença Full vitalícia, no dia de publicação do artigo estava pautada a
Desenvolvido pela Startup Last D Software em 1999, o SketchUp é um software CAD (Computer Aided Design/Desenho assistido por Computador) e simultaneamente BIM devido a sua capacidade de parametrizar as informações da geometria e a possibilidade de exportar em IFC (Requisito básico para um software ser considerado BIM).
Atualmente o Sketchup foi adquirida pela empresa Trimble, a ferramenta possibilita a criação desde rafes (Projetos Gráficos – Croquis de Design) até projetos com precisão de forma fácil e tridimensionais como na Arquitetura e Design. O software foi desenvolvido para a criação de modelos em 3D, com a criação de maquetes em 3D é possível fazer apresentações de forma mais realista, facilita a visualização do projeto e demonstra como seria o projeto finalizado.
A comercialização do software é feita através de três principais licenças comerciais:
SKETCHUP SHOP: US$ 119,00/ano
SKETCHUP PRO: US$ 240,00/ano
SKETCHUP STUDIO: US$ 1.119,00/ano
*Pode variar conforme dólar
Fonte: SketchUp
DYNAMO
O Dynamo pertence a uma nova gama de softwares de arquitetura 3D que são capazes de produzir projetos baseados num conjunto de parâmetros, nomeados como programação visual de código aberto. O Software é gratuito e desenvolvido para poder estender as funcionalidades da Autodesk. Nas versões mais atuais do Revit o Dynamo já vem instalado.
O Dynamo possui uma interface intuitiva semelhante ao seu concorrente o Grasshopper, é um software de fácil domínio, isso se deve a sua base de “programação visual”, ou seja, não é necessário saber programação de texto “base”. Este programa está disponível na versão gratuita, e na versão comercial. A versão comercial, funciona indiferente dos softwares da Autodesk, e é chamada de Dynamo Studio, que é comercializado com três frentes de licenças:
MENSAL: US$ 40,00
ANUAL: US$325,00
3 ANOS: US$880,00
*Pode variar conforme dólar
Fonte: Dynamo
VECTORWORKS
O Vectorworks é um software que surgiu no universo do CAD, cujo enfoco era na plataforma IOS e sendo posteriormente lançado para Windows no qual tinha o nome de miniCAD. Este software tinha como objetivo a criação e documentação de projetos. a primeira versão estável do software voltado para BIM veio em 2016. E hoje é um dos 3 melhores softwares BIM direcionados a arquitetura e com algumas ferramentas que seus concorrentes não possuem, tornando possível seu crescimento no mercado. Semelhante a softwares de modelagem orgânica como Rhinoceros, o Vectorworks é um software com tais recursos porém em BIM.
Seus produtos são subdivididos em nichos de especialização para projeto, ao total são nove, dos quais variam desde arquitetura, até desempenho estrutural, ou luminotécnico. O Vectoworks possui licença vitalícia, como a licença do VECTORWORKS ARCHITECT, custa US$ 3.045,00. *Pode variar conforme dólar
Fonte: Vectorworks
CONCLUSÃO:
Nós da SpBIM, não só utilizamos, como acreditamos tanto na metodologia BIM que tal formato está presente desde a nossa marca, até nossa atuação no mercado, pois vemos o BIM como a evolução CAD capaz de solucionar inúmeros problemas da construção civil, desde erros de orçamentos, problemas de execução e o aumento de aditivos/escolhas de obra sem consentimento do projetista responsável. Portanto, nós da SpBIM recomendamos e ensinamos tal metodologia para aumentar índice de assertividade projetual em relação ao CAD além de aumentar a produtividade, qualidade e lucratividade nos projetos e obras.
Atualmente, todo e qualquer campo do mercado, seja empresarial, industrial ou de serviços, têm despendido esforços para otimizar os seus processos, a fim de alcançar o maior lucro em um menor tempo de suas atividades. Com o objetivo de atingir esta otimização, empresas e pesquisadores, buscam desenvolver metodologias e ferramentas que possam proporcionar isso à todos os ramos do mercado.
Percebendo esta demanda, a Autodesk, empresa pioneira em desenvolvimento de softwares, já possui inúmeras ferramentas, desde o seu principal software o Autocad assim como as demais específicas para cada área como o Revit para arquitetos e o Revit MEP para engenheiros. Algumas dessas ferramentas são o BIM 360, um plataforma voltada a projetos em BIM que oferece a seus usuários um ótimo acompanhamento em nuvem das fases do projeto, o FUSION 360, outra plataforma também em nuvem, semelhante ao BIM 360, mas voltada à produtos de manufatura e componentes mecânicos, e por fim o CONFIGURATOR 360, que foi descontinuado, mas oferecia uma conexão entre comprador e vendedor, e proporcionava a criação de produtos com configurações que suprissem as necessidades do comprador.
Fonte: Autodesk FORGE | ETC Brasil
Como demonstrado acima, a Autodesk já proporcionava ao mercado as ferramentas necessárias para sua otimização, porém, como o mercado ainda buscava mais maneiras de otimização, a empresa viu a oportunidade de criar uma nova plataforma, chamando-a de AUTODESK FORGE, que se assemelha às anteriormente citadas mas, que diferente delas, permite a CRIAÇÃO DE MODELOS NA NUVEM, e não somente sua CONSULTA e ANÁLISE. Um dos diferenciais da plataforma do AUTODESK FORGE é permitir uma fácil visualização dos elementos, o que proporciona à alta gestão a verificação dos processos mesmo sem necessitar uma especialização das funções da plataforma.
O principal diferencial da plataforma é a presença de API’s (Application Programming Interface), que em português significa “INTERFACE PROGRAMÁVEL DE APLICATIVOS”, o que permite que os usuários utilizem dos dados fornecidos pelo Forge para criar aplicativos que supram suas necessidades, por exemplo, já existem aplicações ligadas à necessidade de análises de mecânica dos fluidos, análises de estruturas, gerenciamento de projetos, entre outros. Essa possibilidade de criação de aplicações ligadas à plataforma, proporciona a Autodesk um aumento funcional constante e sem barreiras, pois sua gama de funções só tende a aumentar com o seu tempo de vida.
Na imagem a seguir é possível ter uma pequena noção de todas as funcionalidades que foram incorporadas ao Forge e o que impressiona é que está tudo totalmente na nuvem, podendo ser acessado em qualquer lugar, a qualquer momento e com atualização simultânea, o que permite ao projeto uma precisão em cada dado que compõe o projeto.
Autodesk Forge / Fonte: SpBIM
CONCLUSÃO:
O Autodesk Forge é a mais nova plataforma da Autodesk, ainda pouco usada, mas que promete aumentar seus usuários exponencialmente nos próximos anos, graças às funções presentes e a possibilidade de surgimento de novos API’s.
Nós da SpBIM nos interessamos muito por essa nova plataforma e já estamos buscando formas de utilizá-la futuramente em nossos projetos e também acreditamos que será muito utilizada nos próximos anos devido ao Decreto Federal que definiu que as obras públicas, a partir de 2021, deverão utilizar o BIM obrigatoriamente e tornar o processo adaptável no fluxo e com a opção de customização, o Forge da Autodesk será uma revolução na indústria da construção civil.
Na #BIMdica de hoje ensinaremos a Converter blocos de Autocad em Famílias de Revit
Sabemos que migrar do Autocad para o Revit não é uma tarefa muito fácil, principalmente por ter uma vasta biblioteca de blocos de cad.
A seguir nós da SpBIM mostramos como reaproveitar os blocos e converte-los em famílias de Revit. Confira só o passo a passo para Converter blocos de AutoCAD em famílias de Revit abaixo:
Ao Inicializar o Revit, no campo “Famílias” clique em “Novo”
Fonte: SpBim
Caso não saiba a categoria, selecione “Modelo genérico métrico” e depois clique em “Abrir“
Ao abrir a família, clique em criar: Categoria e parâmetros de família
Fonte: SpBim
Escolha peças: Hidrossanitárias e de “Ok“
Depois vá à aba “Inserir” e em seguida “Importar CAD”
Fonte: SpBim
Selecione o DWG “Planta”
Obs: Recomendável que separe as vistas em DWGs separados.
Selecione as opções sugeridas e clique em “Abrir”
Fonte: SpBim
Insira as vistas: Planta, Vistas Frontal e Lateral
Fonte: SpBim
Selecione a pasta em que gostaria de salvar e clique em “Salvar“
Insira o componente criado no projeto e veja o resultado.
Caso queira mais conteúdo como este, assine a nossa newsletter para receber conteúdos exclusivos 100% autoral e BIM.
Graphisoft é uma empresa de software voltado para o design, sediada em Budapeste, Hungria. Tendo como empresa mãe a Nemetschek, a Graphisoft desenvolve produtos de software Building Information Modeling (BIM) para arquitetos, engenheiros e construtoras. O principal produto da empresa é o ArchiCAD, software de design arquitetônico desenvolvido desde 1984 para as plataformas Windows e Mac.
Logotipo Graphisoft / Fonte: Graphisoft
Como a Graphisoft surgiu?
Em 1982, a Graphisoft foi fundada por Gábor Bojár, o desenvolvedor de softwares criou um software de modelagem de terreno, enquanto era chefe de um departamento de matemática do Instituto Geofísico em Budapeste.Quando empresas privadas foram permitidas, Bojár deixou imediatamente o emprego e lançou a Graphisoft. Todos eram especialistas em modelagem matemática tridimensional, todavia não possuíam acesso aos computadores com desempenho adequado ou compatível. Essa limitação levou ao desenvolvimento de modelagem 3D software utilizado em PCs de baixo custo. Desde 1984, a Graphisoft foi desenvolvida para o sistema operacional Apple, Steve Jobs vislumbrou a capacidade do software e enviou computadores para Graphisoft, um dos motivos que incentivou a compatibilidade entre o sistema da Apple com o ArchiCAD.
DESENVOLVIMENTO DA GRAPHISOFT E A INTRODUÇÃO DO ARCHICAD
A Graphisoft tendo como principal produto, o ArchiCAD, que foi introduzido em 1987 como o conceito Virtual Building, em (2003) considerado como modelagem de informações da construção (BIM) permitindo aos arquitetos modelar paredes, janelas, portas, lajes e telhados – um recurso comum agora a todos os softwares BIM de design arquitetônico.Os lançamentos subsequentes do ArchiCAD introduziram outros recursos BIM, como o Teamwork, que permitiu a colaboração de arquitetos de maneira a trabalhar no mesmo edifício em paralelo e/ou simultaneamente, edições, funções de vistas nos modelos tridimensionais e complementos de interoperabilidade para se comunicar com outros aplicativos utilizando o IFC foram incorporados no seu desenvolvimento.
Demonstração do ArchiCAD 3.4 / Fonte: Macintosh Garden
PARCERIAS
Em 2013, a Graphisoft firmou contrato com a Nikken Sekki, para criar o Centro de Competência e Pesquisa BIM, a fim de desenvolver o BIM no Japão e no Sudeste Asiático. Em 2016, a Graphisoft fechou uma parceria com a empresa Atlas Cloud para fornecer um acesso baseado em nuvem ao ArchiCAD. Além disso, o Graphisoft Park desenvolveu um centro de aprendizado avançado, o Aquincum Institute of Technologie (AIT-Budapeste).
Outra parceria importante, em junho de 2019, a Graphisoft e a Epic Games (Twinmotion) fecharam parceria para lançar a próxima geração de soluções de renderização em tempo real para seus clientes.
Página para Download do Twinmotion / Fonte: Twinmotion
ARCHICAD
O ArchiCAD é uma ferramenta, BIM, de projeto arquitetônico que oferece funções de desenho, visualização e documentação de 2D e 3D para arquitetos, criarem projetos tridimensionais e documentação técnica detalhada, o que permite aos arquitetos utilizarem o ArchiCAD desde as fases iniciais do projeto até os desenhos técnicos detalhados (executivos). A partir de 2020, o ArchiCAD estará em sua 24ª geração. Caso queira saber mais afundo sobre o ArchiCad. Veja este artigo que aprofundamos no assunto: O que é ArchiCad?
Interface Archicad / Fonte: Autor
BIM Server (Servidor Bim)
A solução de colaboração de segunda geração da Graphisoft disponibiliza que mais de um arquiteto trabalhe no mesmo modelo simultaneamente com o ArchiCAD, Outro ponto relevante é a utilização do banco de dados do modelo de informações da construção pela Internet e a permissão e restrição de acessos a sistema e modelos.O BIM Server está integrado ao ArchiCAD desde a 13° geração e se torna um recurso indispensável para quem quer trabalhar de maneira colaborativa.
MEP Modeler
O MEP Modeler (Hidráulico / Elétrico / Ar-condicionado) presente como uma extensão (plugin) do ArchiCAD para arquitetos que buscam incorporar o trabalho de alguns projetos complementares no projeto arquitetônico e até mesmo desenvolver uma compatibilização durante o desenvolvimento.
Graphisoft EcoDesigner
O Graphisoft EcoDesigner auxilia os arquitetos a uso fluir das informações da construção virtual para avaliar o desempenho energético, desta maneira os conceitos de sustentabilidade do edifício são desenvolvidos desde o primeiro projeto conceitual e durante o seu desenvolvimento.
EcoDesigner STAR / Fonte: Graphisoft
O que é BIMx?
O BIMx, anteriormente comercializado como Virtual Building Explorer, é uma ferramenta interativa de demonstração de modelos BIM, onde une o Grafico + Apresentação técnica do projeto cuja apresentação de modelos de construção é realizada sem a necessidade de instalar do software principal o ArchiCAD ou outra ferramenta de autoria do BIM. Assista ao video ” O que é o BIMx” clicando aqui
CONCLUSÃO:
A Graphisoft é uma renomada empresa dedicada no desenvolvimento de softwares de projetos voltado para a plataformas BIM de modelagem tendo como software principal o ArchiCAD direcionado para arquitetos.Nós da SpBIM acreditamos que a Graphisoft é uma referência no mercado e principalmente para o desenvolvimento de projetos arquitetônicos.
O Formit é um software de modelagem para arquitetura BIM (Building Information Modeling) que nos permite desenhar, colaborar, analisar e compartilhar um conceito de projeto em estágio inicial ou seja conceitual (Conceptual Design) . O Formit foi desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo e o Revit.
O Formit além de ser uma ferramenta bastante intuitiva quando comparado a outros softwares de modelagem, também permite que o modelo seja um projeto colaborativo, além de poder ser utilizado com o Dynamo e ter integração com o Revit criando assim várias possibilidades.
Os Arquitetos quando estão com dificuldades em algum programa de arquitetura como o Revit por exemplo durante a criação ou conceituando um projeto, tende a voltar para o SketchUp devido a rapidez e simplicidade, mesmo quando está tudo encaminhado para prosseguir com o trabalho no Revit. Vendo este mesmo processo se repetir por diversas vezes atrapalha o fluxo no BIM a Autodesk aproveitou a oportunidade e criou o Formit, um programa BIM integrando o projeto conceitual ao desenvolvimento executivo (construtivo) no Revit.
Com o Formit podemos trabalhar com colaboração que é basicamente quando todos os envolvidos no projeto trabalham no mesmo arquivo. Os colaboradores mesmo sem a licença Pro, conseguem ter o acesso ao projeto pelo aplicativo móvel ou pela Web, onde compartilham a mesma visão de câmera para assegurar que o projeto estará em ordem.
Interface Formit / Fonte: Autodesk
QUAIS PROFISSIONAIS PODEM UTILIZAR O FORMIT?
É um Software que pode ser utilizado por diversas áreas como arquitetura, engenharia, marcenaria, design de Interiores, design de produtos, paisagismo, urbanismo e etc.
Galeria de Objetos / Fonte: Autodesk
QUAIS SÃO OS PRINCIPAIS GANHOS NO FORMIT?
Análise energética
Análise solar
Integração FormIt + Revit
Ganho de velocidade e diminuição de tempo
Uso do Dynamo para gerar geometria (atualmente somente para Windows)
Perspectiva Formit – Projeto Cascata de Frank Lloyd / Fonte: Autodesk
COMO FUNCIONA O FORMIT?
O Formlt é um aplicativo de desenho 3D intuitivo com interoperabilidade na plataforma Revit por meio do FormIt Add-In. No Formlt Pro, além dos recursos básicos inclui trabalho colaborativo, comunicação com o Dynamo e analisa os modelos de projetos em estágio inicial com o mecanismo de análise do Green Building Studio.
Fonte: AEC Magazine
QUAIS SÃO AS VERSÕES DO FORMIT?
Formlt Formlt Pro
QUANTO CUSTA O FORMIT E AS LICENÇAS DISPONÍVEIS?
O Formlt é gratuito e indicado para estudantes e professores.
O Formlt Pro é uma versão paga e indicada para profissionais da Arquitetura, Engenharia e Construção. A versão Pro inclui compartilhamento de trabalho, análise energética, design com inteligência e personalização com acesso a toda a biblioteca de materiais da Autodesk.
Formlt Pro: R$2.825/ano (valores baseados no 2ºsemestre 2019)
CONFIGURAÇÃO NECESSÁRIA/INDICADA PARA UTILIZAR O FORMIT:
Opcionalmente, o usuário pode executar o FormIt Pro em um ou todos os seguintes itens:
Microsoft® Windows
iOS (apenas iPad)
A versão Web é permitida nos navegadores: Chrome ou Firefox (Mac OS X, Windows, Linux)
Programação do Dynamo com o Formit / Fonte: AEC MagazineIntrodução Formit / Fonte: Autodesk3D Aplicativo Formit / Fonte: Aplicativo Autodesk
Treinamento especializado no Formit?
Como o Formit é um software novo e que está começando a ser utilizado e requisitados pelas empresas, um treinamento exclusivo e com foco em projetos é o essencial para quem quer aproveitar ao máximo o que o software tem a oferecer, escritórios especializados ou com experiência em projetos serão essenciais para fornecer este treinamento (Serviços BIM) com qualidade e fará com que os futuros usuários economizem “tempo” e “esforço” desnecessários.
Empresas com cursos certificados e acompanhamentos inicialmente (Consultoria BIM) farão a diferença aos escritórios e aos alunos que procuram implantar inicialmente o Revit em seus nos escritórios ou empresas.
Procure profissionais especialistas na área e atuantes no mercado, é uma ótima oportunidade e se tornará um grande diferencial para quem procura fazer projetos de qualidade, não perca tempo e dinheiro.
CONCLUSÃO:
O Formit é um software utilizado para estudos e projetos em fase inicial de concepção e que ainda procura um amadurecimento porém já esta no ciclo do BIM. É recomendável iniciar pelo Formit devido a facilidade e praticidade do uso diario e o fator “mudanças”de projeto aos quais o programa responde muito bem alem de após a aprovaçao do cliente poder integrar com o Revit. Indicamos o Formit para projetos iniciais em BIM.
O AutoCAD é um software CAD (Computer Aided Design/Desenho assistido por Computador) desenvolvido pela empresa norte americana “Autodesk” em 1982, proprietária do software BIM Revit.
Diferente dos Modelos 3D BIM como o Revit e o Archicad, em que todas as informações e alterações são refletidas diretamente no projeto, o AutoCAD não é um software BIM, o software funciona como uma prancheta virtual 2D e 3D, onde é possível desenhar tudo o que vier a mente como na velha e boa prancheta física.
QUAIS PROFISSIONAIS PODEM UTILIZAR O AUTOCAD?
As disciplinas que são possíveis projetar: Arquitetura, Design de interiores, Engenharia Civil, Engenharia Geográfica, Engenharia de sistemas MEP (Mecânica, Elétrica e Hidráulico), entre outros.
QUAIS SÃO OS PRINCIPAIS GANHOS NO AUTOCAD?
Criação e Edição de Geometria 2D e fácil modelagem 3D com sólidos, superfícies e objetos de malha;
Ferramentas para auxílios de projetos mecânicos;
Curva de aprendizagem menos complexa comparado ao BIM;
Anotações: utilizando textos e dimensões;
Faixa de opções e paletas podem ser personalizadas conforme a necessidade de cada disciplina ou projeto;
Blocos e blocos dinâmicos (com parâmetros) que poderão ser extraídos para tabelas;
Arquivos em PDF e IMAGENS podem ser anexados e importados;
Biblioteca vasta e praticamente a grande maioria dos fornecedores desenvolvem em AutoCAD .DWG;
Exportação em PDF e PLT;
Custo do software acessível;
Facilidade em achar profissionais no mercado;
Maquinário (Hardware) de baixo custo;
Controle gráfico e customizável;
Comando através de sequências lógicas padronizadas e de fácil compreensão;
Elevação Curso de AutoCAD JCF – MASP Projeto de Lina Bo Bardi / Fonte: Autor
AUTOCAD X PRANCHETA?
O Autocad revolucionou o mercado na época que foi lançado, desbancando a prancheta e os desenhos a mão.
A maior vantagem desse software em relação a prancheta, é o modo de desenhar virtualmente, onde está relacionado a praticidade, tempo e processo de produção do projeto. Quando há algum erro no desenho ele é corrigido imediatamente, ao contrário da prancheta que você desenha e quando a um erro tem que ser apagado e redesenhado, além da folha amassar ou cair alguma sujeira. As pranchas impressas também ocupam muito espaço para arquivamento e no CAD necessitava apenas de um servidor ou HD. Foi uma grande revolução no método de se fazer projetos porém defasada comparado ao BIM.
COMO FUNCIONA O AUTOCAD?
O AutoCAD é possível desenhar plantas baixas, elevações, cortes e outros desenhos de projeto em 2D e modelos em 3D, criando detalhes, vistas, anotações, folhas etc. Além de ser um programa universal, onde seus arquivos podem ser abertos em diversos outros programas como no Revit, Archicad, Vectoworks e SketchUp.
Montagem de Prancha Curso de AutoCAD JCF – MASP Projeto de Lina Bo Bardi / Fonte: Autor
QUAIS SÃO AS VERSÕES DO AUTOCAD?
O AutoCAD funciona para Windows e Mac, versões:
Autocad Architecture
Autocad Electrical
Autocad Map 3D
Autocad Mechanical
Autocad MEP
Autocad PLANT 3D
Autocad Raster Design
Autocad Mobile App
Autocad Web App
QUANTO CUSTA O AUTOCAD E AS LICENÇAS DISPONÍVEIS?
O Autocad LT é uma versão mais econômica e indicado para profissionais da arquitetura.
A versão Autocad possui um conjunto de ferramentas especializadas, aplicativo da web do Autocad e o app para dispositivos móveis.
A versão educacional é gratuita e as licenças durará até 3 anos por software da Autodesk.
Os valores apresentados aqui foram retirados no 1º semestre de 2018.
QUAL É A CONFIGURAÇÃO/MAQUINA INDICADA PARA O AUTOCAD?
Abaixo algumas versões e sugestões baseados nas configurações indicadas pela Autodesk, caso queira maiores informações clique aqui.
TREINAMENTO ESPECIALIZADO NO AUTOCAD?
O AutoCAD é um software dedicado para Arquitetos, Engenheiros, Designers e Requisitado pelas empresas de projetos e construtoras, um treinamento exclusivo com foco em projetos é o essencial para quem quer aproveitar ao máximo o que o software tem a oferecer, escritórios especializados ou com experiência em projetos serão essenciais para fornecer este treinamento com qualidade e fara com que os futuros usuários economizem “tempo” e “esforço” desnecessários.
Empresas com cursos certificados e acompanhamentos inicialmente fará a diferença aos escritórios e aos alunos que procuram implantar inicialmente o AutoCAD em seus nos escritórios ou empresas.
We can the best / Fonte: Autor
Procure profissionais especialistas na área e atuantes no mercado, é uma ótima oportunidade e se tornara um grande diferencial para quem procura fazer projetos de qualidade, não perca tempo e dinheiro.
CONCLUSÃO:
O AutoCAD é um software dedicado no desenvolvimento de todas linhas de projetos com possibilidade de integração entre plataformas BIM de modelagem como o Revit. Nós da SpBIM acreditamos que o AutoCAD é um software completo onde é possível utilizá-lo durante as etapas como estudos de viabilidade até mesmo ao executivo, apoiamos o uso desta ferramenta e acreditamos no real potencial.
