BIM PARA PAISAGISMO

BIM PARA PAISAGISMO

O paisagismo é uma arte que transforma espaços em verdadeiras obras de arte. Juntamente com o uso da tecnologia, essa arte é elevada a outro patamar e cria projetos ainda mais incríveis e detalhados. Então, é aí que entra o BIM (Building Information Modeling), a metodologia que vem revolucionando a área da construção civil e agora está conquistando espaço também no paisagismo. Afinal não se trata apenas de uma nova ferramenta, mas também uma nova maneira de criar.

Primordialmente existem pilares essenciais para a criação e desenvolvimento de qualquer projeto de construção, e no paisagismo não é diferente. E o BIM torna cada um desses pontos mais precisos e eficientes. Por isso, para entender melhor sobre o assunto, sugerimos a leitura do nosso artigo: O QUE É BIM?

Essa nova maneira de criar também amplia as possibilidades, é um campo fértil para ideias anteriormente consideradas difíceis. São alguns desses pontos:

1. Integração: o BIM integra informações de todas as disciplinas envolvidas no projeto, incluindo o paisagismo. Por isso garante que todas as informações estejam disponíveis em um único modelo digital.



2. Visualização em 3D: o modelo digital permite a visualização em 3D do projeto, possibilitando a visualização precisa da localização e distribuição de elementos naturais, como árvores, arbustos, plantas e corpos d’água.

Fonte: Render Blog

3. Detalhamento: o BIM detalha de forma precisa o projeto de paisagismo, incluindo informações sobre o tipo de solo, condições climáticas, sistemas de irrigação e drenagem, além de informações sobre o ciclo de vida das plantas utilizadas.

Fonte: SPBIM

4. Simulação: a metodologia simula diferentes cenários e condições. Ainda assim permite que os projetistas avaliem diferentes alternativas e tomem decisões mais informadas.

Fonte: SPBIM

5. Redução de erros e retrabalho: a metodologia BIM reduz erros e retrabalho durante a construção, pois identifica possíveis conflitos entre as diferentes disciplinas envolvidas no projeto, além de analisar e corrigir problemas antes da construção. Do mesmo modo, o uso da metodologia BIM no paisagismo permite a criação de projetos mais eficientes, precisos e sustentáveis, trazendo benefícios para os profissionais envolvidos, para os proprietários e para o meio ambiente.

Fonte: SPBIM
Fonte: SPBIM

Quais softwares BIM podemos utilizar para o paisagismo no BIM?

Existem vários softwares BIM que são utilizados para o paisagismo, alguns deles são:

Revit: é um dos softwares mais utilizados em projetos de construção e também é usado para o paisagismo. Ainda mais por possuir uma grande variedade de ferramentas que criam modelos em 3D de paisagens, incluindo superfícies de terreno, plantio de árvores, criação de elementos de água e iluminação.

Fonte: SPBIM

Civil 3D: Cria projetos de engenharia civil, incluindo paisagismo. Do mesmo modo oferece ferramentas para a criação de superfícies de terreno, edição de curvas de nível, modelagem de paisagens e criação de elementos de água.

Fonte: SPBIM

Archicad: é um software BIM de modelagem 3D utilizado na arquitetura, engenharia e construção. Contudo cria modelos detalhados de edifícios e integrar informações de projeto, construção e gerenciamento de projetos em um único ambiente colaborativo. Nesse sentido, inclui recursos para criação de plantas, cortes, elevações, detalhamento construtivo e visualizações em 3D, além de permitir a exportação para outros formatos.

Fonte: SPBIM

Vectorworks: A princípio é um software de desenho técnico que também pode ser usado para projetos de paisagismo. Além disso, oferece recursos para a criação de modelos em 3D de paisagens, incluindo a criação de superfícies de terreno, plantio de árvores e plantas, além de ferramentas para a criação de detalhes construtivos.

Esses são apenas alguns exemplos de softwares BIM que podem ser usados para o paisagismo. Cada um deles possui recursos específicos que podem ser adequados a diferentes projetos e necessidades.

Fonte: SPBIM

Conclusão

Em resumo, a utilização do BIM com o paisagismo traz muitas vantagens para o projeto de construções, desde a fase de projeto até a construção e manutenção, permitindo uma melhor coordenação, eficiência e qualidade no resultado final. Então nesse artigo mostramos como o BIM pode ser utilizado em projetos de paisagismo e suas vantagens. Constantemente nós da SPBIM acreditamos que esse jeito de projetar só tem a crescer.

Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D?

Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR BASE PARA O PROJETO DE DRENAGEM no Civil 3D, veja abaixo:

Para criar a base para o projeto de drenagem, usaremos somente o parcelamento do loteamento com o deslocamento (offset) para a calçada. (sem os alinhamentos, triangulação de superfície, etc).

1.0. Criaremos um novo arquivo do Civil 3D.

2.0. Com o atalho XF vamos copiar o arquivo do parcelamento.

Fonte: SpBim

3.0. Na Toolspace na seção Data Shortcuts, vamos clicar com o botão direito do mouse em SUPERFÍCIE DE PROJETO (criado anteriormente) e clicar em Create Reference. Essa ferramenta criará um link entre o arquivo de projeto atual e a superfície do projeto.

Fonte: SpBim

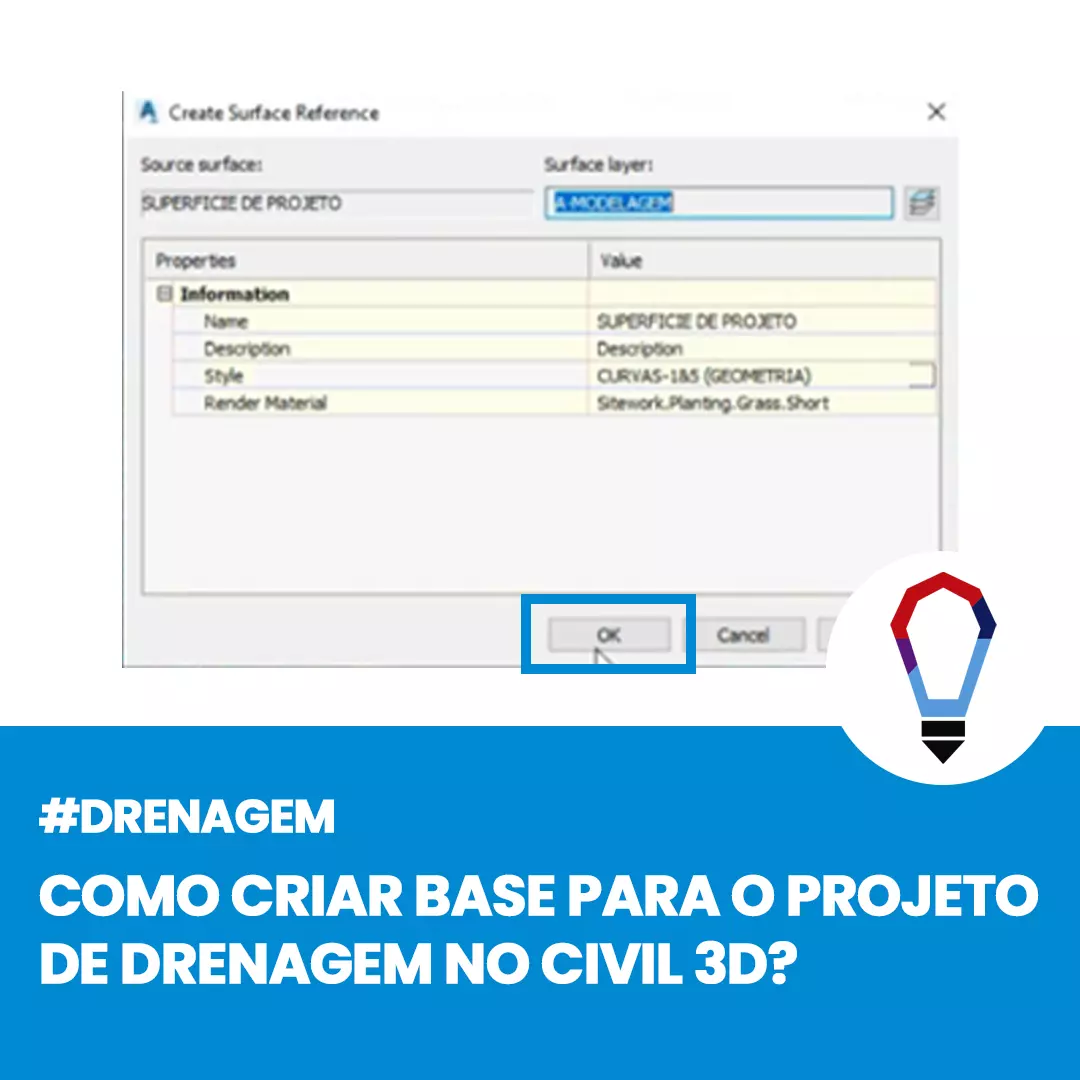

4.0. Na janela que abriu, clicamos em OK.

Fonte: SpBim

5.0. Da mesma forma faremos com a Superfície Natural. Clicaremos com o botão direto em cima dele e clicamos em Create Reference. E damos OK na janela que abrir.

Fonte: SpBim

Com essa ferramenta teremos agora uma superfície única para todos os outros que estavam anteriormente separados.

6.0. Em Alignments, ainda no Data Shortcuts, vamos criar agora as referências das ruas. Vamos clicar nos alinhamentos das ruas com o botão direito do mouse e clicar em Create Reference e fazer o mesmo processo para todas as ruas.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?

TUTORIAIS RECOMENDADOS

Como CRIAR BARRAGEM no Civil 3D?

Como INSTALAR o COUNTRY KIT BRAZIL no Civil 3D?

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

como modelar plato com inclinacao variavel no civil d

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D, veja abaixo:

Antes de começar tenha já configurado no Civil 3D a sua superfície natural e Feature Line delimitando a área de projeto.

1.0. Crie uma nova superfície para o platô

Primeira coisa a se fazer é criar uma nova superfície para o platô. Em Grading na aba home, clique em Create Grading Group

modelagem de plato com inclinacao variavel imagem
Fonte: SpBIM

2.0. Renomeie como preferir e selecione a opção de Volume base surface

modelagem de plato com inclinacao variavel imagem
Fonte: SpBIM

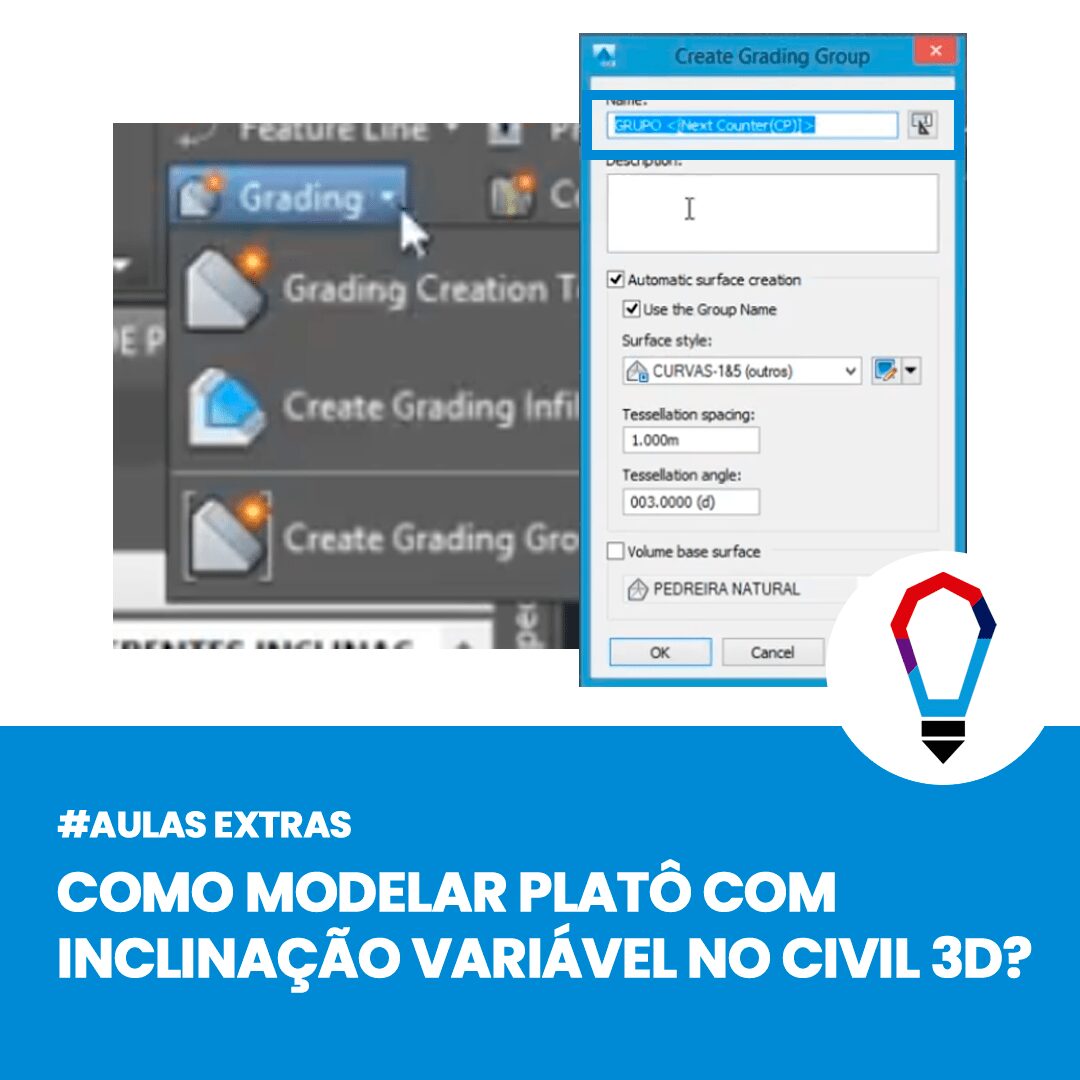

3.0. Vá em Grading

Por enquanto essa superfície não está linkada a nada, agora vamos em Grading novamente e vamos clicar em Grading Creation Tool

modelagem de plato com inclinacao variavel imagem
Fonte: SpBIM

4.0. Crie uma nova configuração de Grading

Vamos criar uma nova configuração de Grading, as definições serão definidas de acordo com o projeto trabalhado. Esta fase será basicamente testando a configuração mais adequada para a situação do projeto.

modelagem de plato com inclinacao variavel imagem
Fonte: SpBIM

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como criar ELEVAÇÕES e SUPERFÍCIES das QUADRAS do LOTE no Civil 3D?

Como criar elevações e superficies das quadras do lote no civil 3d

Como criar ELEVAÇÕES e SUPERFÍCIES das QUADRAS do LOTE no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como criar ELEVAÇÕES e SUPERFÍCIES das quadras do LOTE no Civil 3D, veja abaixo:





1.0. Clique na quadra que será elevada e clique em Edit Elevation (Editar Elevação) na aba Parcel Segment e depois clique em Insert Elevation Point (Inserir Ponto de Elevação).

elevacao-e-superficie-das-quadras-civil-3d
FONTE: SPBIM



2.0. No teclado clique na tecla “I” e depois digite 10 para criar um ponto a cada 10 metros.



3.0. Na janela que abrirá clique em Elevations From Surfave (Elevações a partir Superfície)

elevacao-e-superficie-das-quadras-civil-3d-imagem-2
Fonte: SPBIM



4.0. Clique no quadrado verde do lado de “TOPOGRAFIA EXSTENTE” e selecione todas as superfícies que foram criadas na instrução anterior em cima do viário e nas interseções dos viários. Repita esse processo para todas outras superfícies das outras quadras.

elevacao-e-superficie-das-quadras-civil-3d-imagem-3
Fonte: SPBIM



5.0. Para criar a superfície da quadra, clique com o botão direito em Surface (Superfície), na ToolSpace, e em seguida clique em Create Surface (Criar Superfície).



6.0. Renomeei ela para Quadra 1 e em Style (Estilo) escolha Triângulos e Ponto e dê OK

elevacao-e-superficie-das-quadras-civil-3d-imagem-4
Fonte: SPBIM



7.0. Encontre ela na lista de Surfaces (Superfícies) e em Definition (Definição) clique com o botão direito em Breakline (Linhas Obrigatórias) e clique em Add (Adicionar).

elevacao-e-superficie-das-quadras-civil-3d-imagem-5
Fonte: SPBIM



8.0. Em descrição escreva a quadra que está trabalhando (Quadra 01) e dê OK. Repita esse mesmo processo em todas as quadras.

elevacao-e-superficie-das-quadras-civil-3d-imagem-6
Fonte: SPBIM



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D?

Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D, veja abaixo:





1.0. Clique com o botão direito em cima de uma das vias e então clique em propriedades do corredor.



2.0. Na Aba Surfaces (Superfícies), clique no botão especificado abaixo para criar a superfície desse corredor.

Como criar superfícies de projeto do viário no CIVIL 3D
Fonte: SPBIM



3.0. Em Specify Code (Especificar Código) escolha DATUM e clique no botão de mais (+) do lado. Em Add as Breakline (Adicionar como Linha Obrigatória) clique no check que está vazio para ativa-lo.

Como criar superfícies de projeto do viário no CIVIL 3D
Fonte: SPBIM



4.0. Em Overhang Correct (Corredor de Saliência) escolha Bottom Links (Links Inferiores).

Como criar superfícies de projeto do viário no CIVIL 3D
Fonte: SPBIM



5.0. Em Boundaries (Limites) clique com o botão direito em cima da rua que está sendo trabalhada e clique em Corridor Extents as outer Boundary (Extensão de corredores como limite externo) e dê OK.

Como criar superfícies de projeto do viário no CIVIL 3D
Fonte: SPBIM



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como criar INTERSEÇÕES de um LOTEAMENTO no Civil 3D?

capa

Como criar INTERSEÇÕES de um LOTEAMENTO no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como criar INTERSEÇÕES de um LOTEAMENTO no Civil 3D, veja abaixo:



Nessa etapa iremos criar as interseções entre as vias. Para isso vamos criar três novas seções (assemblies) para essa parte da avenida e utilizar a já criada nas instruções anteriores.

As assemblies que serão criadas serão: uma para o meio fio; outra seção somente com o lado esquerdo da via e outra seção somente com o lado direito da via.



1.0. Para criar essas novas seções vamos seguir os mesmos passos das instruções anteriores. A primeira será uma com o nome SEÇÃO – MEIO FIO com o “PADRÃO SEÇÃO 1:200”. Ela será formada segundo a imagem abaixo. Lembrando de deixar o caimento da pista para o meio fio.

intersecao do loteamento civil d imagem
Fonte: SpBim



2.0. A segunda e a terceira seções serão as SEÇÃO – PISTA À ESQUERDA e SEÇÃO – PISTA À DIREITA com o “PADRÃO SEÇÃO 1:200” e serão formadas segundo a imagem abaixo.

intersecao do loteamento civil d imagem
Fonte: SpBim



O próximo passo será começar a montar as interseções com as seções criadas. Até este passo os alinhamentos estão todos inseridos dentro de um Site (como mencionado em instruções anteriores). Se montamos dessa maneira as seções das intercessões irão começar a criar novos lotes pequenos, que não é nossa intenção. Então, como os Sites servem somente para criação automatizada das parcelas, vamos desvincular os alinhamentos do Site.



3.0. Para isso vamos clicar em Sites (Terreno) na ToolSpace, depois em Loteamento, Alignments (Alinhamento) e depois Centerline Alignments (Alinhamento de linha de centro). Em cada um dos alinhamentos iremos clicar com o botão direito do mouse e clicar em Move to Site (Deslocar ao Site), na janela que abrirá selecione o destino em None (nenhum) e clique em OK.



4.0. Na aba Home (Início) em Intersections (Interseções) clique em Criar Interseção (Create Intersection) e clique no alinhamento da rua principal da interseção.

intersecao do loteamento civil d imagem
Fonte: SpBim



5.0. Na janela que abrirá dê um nome à interseção, em General Details, na opção Offset Parameters defina as informações de distanciamentos do eixo da via que é de 3,05 para nosso exemplo e em Curb Return Parameter devida o raio das esquinas, que para nosso exemplo é de 10. Em Corridor Regions (Regiões do Corredor) devina quais os Assemblies serão usados em cada setor da Interseção.

intersecao do loteamento civil d imagem
Fonte: SpBim



6.0. Em Toolbar, clique com o botão direito em Corridor (Corredor) e clique em Rebuild All (Reconstruir Todos) para atualizar todos as intersecções semelhantes.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como CRIAR CORREDORES do VIÁRIO do LOTEAMENTO no Civil 3D?

capa

Como CRIAR CORREDORES do VIÁRIO do LOTEAMENTO no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como CRIAR CORREDORES do VIÁRIO do LOTEAMENTO no Civil 3D, veja abaixo:



Criando os corredores do viário do loteamento



1.0. Clique em Corridor (Corredor) na Barra de Ferramentas.

corredores do viario do loteamento corridor civil d imagem
Fonte: SpBim



2.0. Nomeie o corredor que será criado, qual o alinhamento desse corredor, em qual perfil (no nosso caso será na Topografia Existente) e escolha qual Assembly (montagem) será usado. Clique em OK.

corredores do viario do loteamento corridor civil d imagem
Fonte: SpBim



3.0. Na janela seguinte, clique nos três pontinhos em Frequência e altere as distâncias na Horizontal Base Line (Linha Base Horizontal) em Along Tangents (Ao longo das tangentes) de 20 para 5m e em Curve Increment (Incremento de Curva) para 2m. Esta será a frequência com que os Assemblies serão repetidos no corredor. Logo após dê OK e depois Rebuilt Corridor (Reconstruir Corredor).

corredores do viario do loteamento corridor civil d imagem
Fonte: SpBim



4.0. Podem ser feitas edições na aparência do corredor, para isso clique com o botão direito em cima do corredor criado e clique em Corredor Properties (Propriedades do Corredor)

corredores do viario do loteamento corridor civil d imagem
Fonte: SpBim



5.0. Na aba Codes (Códigos) escolha a opção Padrão Seção 1:200 ou edite manualmente com a ferramenta de edição.

corredores do viario do loteamento corridor civil d imagem
Fonte: SpBim



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como DEFINIR AS QUADRAS DO LOTEAMENTO no Civil 3D?

Como DEFINIR AS QUADRAS DO LOTEAMENTO no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como DEFINIR AS QUADRAS DO LOTEAMENTO no Civil 3D, veja abaixo:



1.0. Definindo as Quadras do Loteamento

definindo as quadras do loteamento no civil d imagem
Fonte: SpBim



1.1. Retire todas as linhas que representavam a via e o passeio, deixe somente os eixos e a representação das quadras.

definindo as quadras do loteamento no civil d imagem
Fonte: SpBim



1.2. Em PARCEL na ABA HOME clique na opção CREATE RIGHT OF WAY

Logo depois marque todos as quadras e aperte Enter.

definindo as quadras do loteamento no civil d imagem
Fonte: SpBim



1.3. Após o Enter abrirá uma janela de edição:

Em Offset From Alignment vamos definir a largura das vias, 3,5 metros para cada lado da rua e 2,5 metros para o passeio. Totalizando 6 metros para cada lado.

Obs.: As linhas feitas nos passos anteriores que traçavam as ruas e os passeios foram somente para medição das distâncias entre lotes e definição dos seus locais para agora nesse passo serem posicionadas corretamente.



1.4. Em Fillet Radius at Parcell Boundary Intersections:

1° Defina o raio de intersecção entre quadras, coloque 10 metros

2° Em cleanup method colocaremos FILLET

definindo as quadras do loteamento no civil d imagem
Fonte: SpBim



1.5. Em PARCEL na aba HOME clique em CREATE PARCEL FROM OBJECT

É possível também criar quadras a partir de polígonos feitos no projeto, esses polígonos podem se tornar áreas habitacionais adicionais, áreas verdes ou institucionais. Para isso clique no polígono criado e em Parcel na aba Home clique em Create Parcel From Object.
Em site escolha Loteamento e desmarque a opção Erase Existing Entities, essa opção irá excluir as linhas já feitas anteriormente.

definindo as quadras do loteamento no civil d imagem
Fonte: SpBim



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como CRIAR OS ALINHAMENTOS no Civil 3D?

Como CRIAR OS ALINHAMENTOS no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como CRIAR OS ALINHAMENTOS no Civil 3D, veja abaixo:



1.0. Criação dos alinhamentos dos viários

Fonte: SpBim



1.1. Criação dos alinhamentos dos viários



1.2. Os alinhamentos, quando forem usados para projetos de loteamento no Civil 3D, devem ser criados por meio de uma ferramenta chamada Sites. Ela permite que os alinhamentos criados se inter-relacionam, criando a partir de suas interseções as parcelas (quadras) do loteamento. Caso contrário, as parcelas não serão criadas e configuradas corretamente.



1.3. Com o BOTÃO DIREITO DO MOUSE clique em SITES na TOOLSPACE

Com o botão direito do mouse clique em Sites na Toolspace à esquerda da tela de trabalho do Civil 3D e logo após clique em New.



1.4. Em NAME coloque o nome “LOTEAMENTO”

2.0. Aplicando alinhamentos

Fonte: SpBim



2.1. Na aba HOME CLIQUE em ALIGNMENT e logo após em CREATE ALIGNMENT FROM OBJECT

Fonte: SpBim



2.2. Clique no eixo da via, aperte Enter no teclado. Nesse ponto o programa irá perguntar se você quer reverter o sentido da via, se sim, aperte “R” e logo após Enter. Se não, aperte Enter de novo para continuar a edição do alinhamento.



2.3. Na aba General em Name renomeie para “ALINHAMENTO – AVENIDA DE ACESSO”;

2.4. Em Site escolha a opção LOTEAMENTO que criamos anteriormente. Esse passo é muito importante, todo novo alinhamento que for criado deve ser selecionado a opção LOTEAMENTO, para que todos eles interajam entre si criando uma rede (site).

Fonte: SpBim

2.5. Na aba Design Criteria:

Em Starting Design Speed defina como 60 km/h em vias de acesso e 30 km/h em vias internas do loteamento.
Desmarque a opção Use design check set.

Fonte: SpBim



Repita esse processo para as outras ruas, renomeando cada uma da forma que achar mais conveniente (numeração, letras, etc).

Note que à medida que os alinhamentos são fechados o programa automaticamente cria um nome e a área das quadras.

Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?

Como TRAÇAR O VIÁRIO E AS QUADRAS no Civil 3D?

Como TRAÇAR O VIÁRIO E AS QUADRAS no Civil 3D?



O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar como Como TRAÇAR O VIÁRIO E AS QUADRAS no Civil 3D, veja abaixo:





1.0. Traçando o viário e as quadras do Loteamento

Para fazer a definição da via de acesso ao loteamento deve-se observar as vias existentes no local por meio de fotos aéreas ou indicação do contratante, caso não exista estas opções deve-se fazer um estudo da melhor forma de criar uma nova via.

A partir da via inicial é possível criar vias secundárias e as quadras obedecendo a área pré-determinada para o loteamento.

1.1. Criando a avenida de acesso

1.1.2. Depois de definido a via de acesso, vamos traça-la no terreno natural com uma polyline.

1.1.2. Com a mesma ferramenta trace as outras vias do projeto da maneira que achar mais adequada.

1.1.3. Com as vias definidas, agora vamos determinar suas larguras.
Para esse passo a passo colocaremos 7 metros de largura para todas. Usaremos o comando OFFSET de 3,5 metros para cada lado do traçado da via.

Para manter o projeto organizado é recomendado manter uma layer específica para a demarcação da via.



2.0. Criando as quadras


2.1.
Depois de criada a avenida de acesso, cria-se os passeios de 2,5 metros e quadras de 60 metros para cada lado da avenida usando a mesma ferramenta (OFFSET).

Repita o processo da maneira que achar mais conveniente para sua área de loteamento

2.2. Para fazer o fechamento de cada lote trace linhas transversais às já criadas.



A partir desse momento é possível criar novas avenidas, passeios e quadras até preencher toda a área determinada para o loteamento.

Após essa divisão é necessário delimitar os 35% de áreas comuns definidos por lei.



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

O que é o Civil 3D?



TUTORIAIS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

Como CRIAR GRUPOS no SketchUp?
