Alterar as unidades no ARCHICAD permite que você consiga desenvolver o projeto conforme a unidade necessária de elaboração do projeto ou segundo a sua preferência de trabalho!
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows.
Neste tutorial iremos te mostrar de forma fácil e rápida como configurar unidades no Archicad, veja a seguir como realizar essa alteração:
1- Clique em “OPÇÕES”
Para configurar as unidades de medidas, localize a barra de tarefas superior do Archicad e clique em “Opções”, veja abaixo onde clicar:
Fonte: SPBIM
2- Selecione “Preferências do Projeto”
Após clicar em “opções” irá aparecer um submenu com algumas configurações, você irá selecionar a opção “Preferências do Projeto” conforme você poderá ver abaixo:
Fonte: SPBIM
3- Clique em “Unidades de Trabalho”
Dentre as preferências do projeto, você irá escolher a opção “Unidades de trabalho” para conseguir alterar as unidades conforme a necessidade ou o método de trabalho, veja a seguir onde clicar:
Fonte: SPBIM
4- Configure as Unidades de Medida
Após clicar na opção “Unidades de Trabalho” irá abrir uma nova janela como a da imagem abaixo, a partir disto você poderá configurar todas as unidades de medida do seu projeto!
Fonte: SPBIM
CONCLUSÃO
Alterar as unidades de trabalho no Archicad pode te ajudar muito a projetar com mais facilidade e de forma correta conforme o projeto que você esteja desenvolvendo!
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades 🙂
Aprenda neste tutorial como usar o TRUVIEW de forma fácil e prática, veja a seguir:
1.0. Instalação
Instale o aplicativo TruView da Leica.
Fonte: SPBIM | Arquitetura Digital
2.0. Inicie o aplicativo
Abra o aplicativo Truview após a instalações
Fonte: SPBIM | Arquitetura Digital
3.0. Abra o arquivo
Abra o formato .LGS das nuvens do projeto
Fonte: SPBIM | Arquitetura Digital
4.0. Escolha o .lgs
Basta escolher o .lgs e apertar no check
Fonte: SPBIM | Arquitetura Digital
5.0. De um duplo clique para visualiza-lo em 360
A seguir aparecerá a planta com a localização dos pontos em vermelho indicando o ponto levantado, basta dar um duplo clique para visualiza-lo em 360
Fonte: SPBIM | Arquitetura Digital
6.0. Para medir na imagem
Use o cursos do mouse para girar como em uma imagem 360º, você poderá utilizar a MeasureDistance (M) para medir na imagem clicando em 2 pontos na imagem:
Fonte: SPBIM | Arquitetura Digital
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
Acesse os links abaixo para saber mais sobre NUVEM DE PONTOS:
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida quais são as FERRAMENTAS de EDIÇÃO no Archicad, veja a seguir:
1.0. Ferramenta “Arrastar”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Arrastar”, ou pressionar Ctrl+D.
2.0. Ferramenta “Multiplicar”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Multiplicar” ou pressionar Ctrl+U.
3.0. Ferramenta “Espelhar”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Espelhar” ou pressionar Ctrl+M.
4.0. Ferramenta “Elevar”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Elevar” ou pressionar Ctrl+9.
5.0. Ferramenta “Rotacionar”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Rotacionar”, ou pressionar Ctrl+D.
6.0. Ferramenta “Afastar todas as bordas”
Selecione o elemento e depois em seu vértice ou aresta e escolha a opção “Afastar todas as bordas”.
7.0. Ferramenta “Bolear/Chanfrar”
Selecione o elemento e depois em seu vértice e escolha a opção “Bolear/Chanfrar”.
8.0. Ferramenta “Afastar Aresta”
Selecione o elemento e depois em seu vértice e escolha a opção “Afastar aresta”.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como fazer DOCUMENTAÇÃO de CORTE e ELEVAÇÃO no Archicad, veja a seguir:
#1CORTE
1.0. Na barra de ferramentas SELECIONE:
Na barra de ferramentas ao lado esquerdo da tela selecione a aba “Ponto de Vista”, e clique na ferramenta “Corte”;
Fonte: SpBIM
1.2. Inicie o corte:
Com a ferramenta selecionada dê um clique onde deseja iniciar o corte e um segundo no ponto final, dê um terceiro clique para indicar a direção do corte;
1.3. Para visualizar o corte:
Para visualizar o corte vá até o mapa de projeto e na pasta “Cortes” dê dois cliques rápidos no corte criado;
Fonte: SpBIM
1.4. Clique com o botão direito em “DEFINIÇÕES DE CORTE”
Quando aberto, clique com o botão direito do mouse e selecione “Definições de Corte”;
Fonte: SpBIM
1.5. Defina os ASPECTOS da apresentação do corte
Nesta janela é possível definir muitos aspectos da apresentação do corte, como exemplo se este terá sombra ou não(A);
Quando configurado, clique em “OK”.
Fonte: SpBIM
1.6. Para SALVAR A VISTA:
Para salvar a vista vá ao mapa de vistas (A) e clique em “Salvar vista atual”(B), abrirá uma janela de definições de vista, ajuste suas preferências e clique em “Criar”;
Fonte: SpBIM
1.7. Para IMPRIMIR:
Para imprimir vá ao Publicador(C) e selecione o leiaute desejado, em seguida clique em Publicar(D), na primeira publicação aparecerá uma janela para definir onde será salvo, depois e escolher o local clique em publicar novamente.
Fonte: SpBIM
#1ELEVAÇÃO
1.0. Na barra de ferramentas SELECIONE:
Na barra de ferramentas ao lado esquerdo da tela selecione a aba “Ponto de Vista”, e clique na ferramenta “Elevação”;
Fonte: SpBIM
1.2. Inicie a vista:
Com a ferramenta selecionada dê um clique onde deseja iniciar a vista e um segundo no ponto no final, dê um terceiro clique para indicar a direção de vista da elevação;
1.3. Para visualizar o corte:
Para visualizar o corte vá até o mapa de projeto e na pasta “Elevações” e clique duas vezes rapidamente a elevação criada;
Fonte: SpBIM
1.4. Clique com o botão direito em “DEFINIÇÕES DE ELEVAÇÃO”
Quando aberto, clique com o botão direito do mouse e selecione “Definições de Elevação”;
Fonte: SpBIM
1.5. Defina os ASPECTOS da apresentação da elevação
Nesta janela você pode alterar alguns aspectos da apresentação da elevação, como por exemplo se haverá transparência nos materiais(A);
Quando configurado, clique em “OK”.
Fonte: SpBIM
1.6. Para SALVAR A VISTA:
Para salvar a vista vá ao mapa de vistas (A) e clique em “Salvar vista atual”(B), abrirá uma janela de definições de vista, ajuste suas preferências e clique em “Criar”;
Fonte: SpBIM
1.7. Para IMPRIMIR:
Para imprimir vá ao Publicador(C) e selecione o leiaute desejado, em seguida clique em Publicar(D), na primeira publicação aparecerá uma janela para definir onde será salvo, depois e escolher o local clique em publicar novamente.
Fonte: SpBIM
#1ELEVAÇÃO INTERIOR
1.0. Na barra de ferramentas SELECIONE:
Na barra de ferramentas ao lado esquerdo da tela selecione a aba “Ponto de Vista”, e clique na ferramenta “Elevação Interior”;
Fonte: SpBIM
1.2. Inicie a vista:
Com a ferramenta selecionada dê um clique onde deseja iniciar a vista e um segundo no ponto no final, dê um terceiro clique para indicar a direção de vista da elevação;
1.3. Para visualizar o corte:
Para visualizar o corte vá até o mapa de projeto e na pasta “Elevações Interiores” e clique duas vezes rapidamente a elevação criada;
Fonte: SpBIM
1.4. Clique com o botão direito em “DEFINIÇÕES DE ELEVAÇÃO INTERIOR”
Quando aberto, clique com o botão direito do mouse e selecione “Definições de Elevação Interior”;
Fonte: SpBIM
1.5. Defina os ASPECTOS da apresentação da elevação
Nesta janela você pode alterar alguns aspectos da apresentação da elevação, como por exemplo se os elemntos teram Caneta Uniforme(A);
Quando configurado, clique em “OK”.
Fonte: SpBIM
1.6. Para SALVAR A VISTA:
Para salvar a vista vá ao mapa de vistas (A) e clique em “Salvar vista atual”(B), abrirá uma janela de definições de vista, ajuste suas preferências e clique em “Criar”;
Fonte: SpBIM
1.7. Para IMPRIMIR:
Para imprimir vá ao Publicador(C) e selecione o leiaute desejado, em seguida clique em Publicar(D), na primeira publicação aparecerá uma janela para definir onde será salvo, depois e escolher o local clique em publicar novamente.
Fonte: SpBIM
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows.
Neste tutorial iremos te mostrar de forma fácil e rápida como criar uma COBERTURA no Archicad, veja a seguir como criar:
1.0. Na aba de modelagem clique no ícone da “COBERTURA”
Para utilizar a ferramenta “Cobertura” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;
Fonte: SpBIM
2.0. Configure as definições da COBERTURA
Selecionando a ferramenta, surgirá uma janela com as definições da cobertura, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem abaixo:
Fonte: SpBIM
2.1. Ou clique no ícone da COBERTURA em “DEFINIÇÕES PADRÃO”
Ou clique no ícone da Cobertura em “Definições padrão”;
Fonte: SpBIM
3.0. Escolha o MÉTODO DE GEOMETRIA desejado
Em “Método de Geometria, se define se a cobertura será plana ou com “águas”;
Fonte: SpBIM
4.0. Escolha o MÉTODO DE CONSTRUÇÃO desejado
Em “Método de Construção”, define-se a forma de como a cobertura será desenhada (por linhas, em retangular ou retangular rotacionada).
Fonte: SpBIM
5.0. Para iniciar o DESENHO:
Para desenha-lo, dê um clique no ponto onde deseja iniciar a parede o segundo ponto para definir o final da parede.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como criar MALHAno Archicad, veja a seguir:

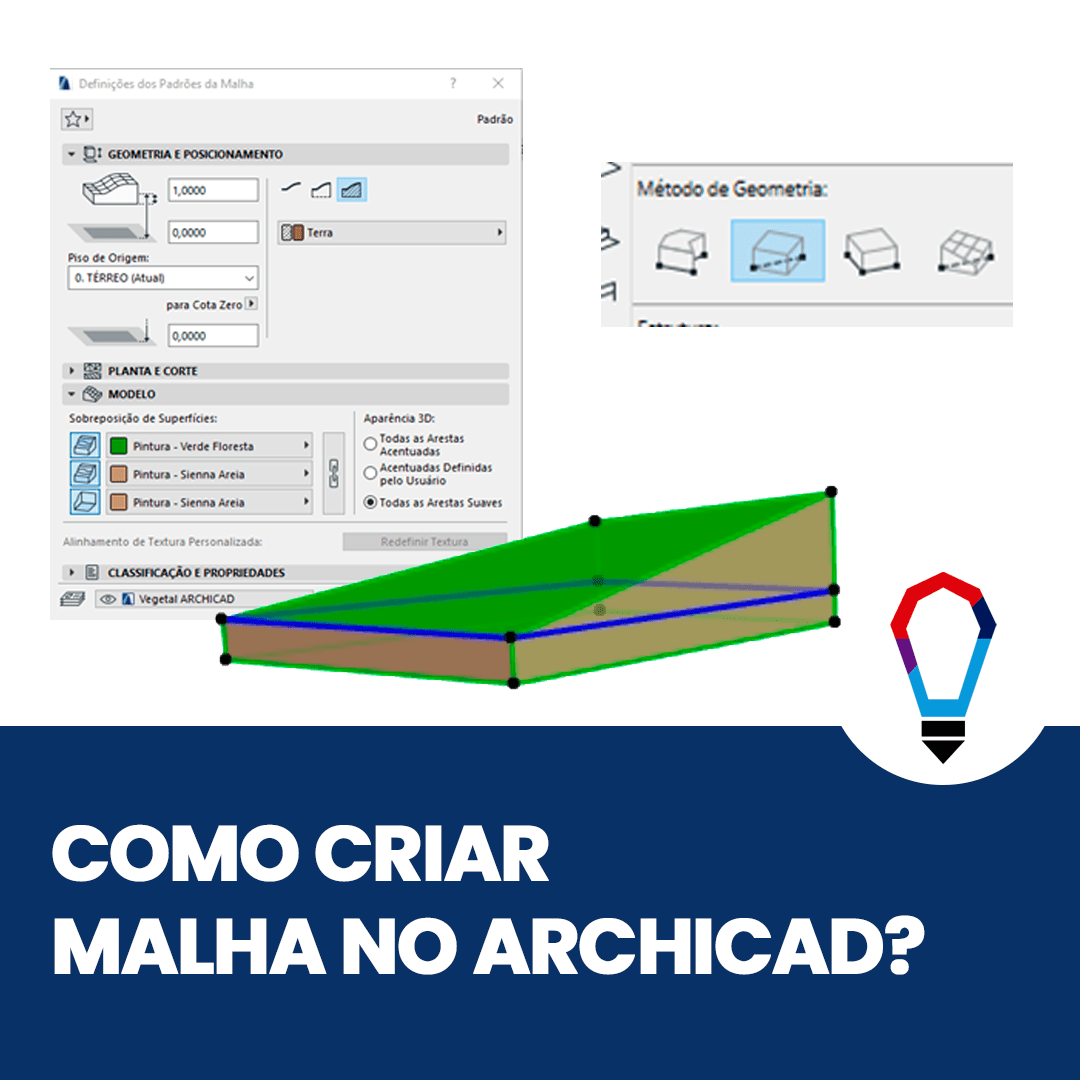

1.0. Na aba de modelagem clique no ícone de “MALHA”
Para criar um terreno, vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem e selecione a ferramenta “Malha”
Fonte: SpBIM
2.0. Configure as definições da MALHA
Selecionando a ferramenta, surgirá uma janela com as definições da parede cortina, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem acima;
Fonte: SpBIM
2.1. Ou clique no ícone da MALHA em “DEFINIÇÕES PADRÃO”
Ou clique no ícone da Parede Cortina em “Definições padrão”;
Fonte: SpBIM
3.0. Escolha o MÉTODO desejado
Em “Método de Geometria, escolha a forma de desenhar mais adequada;
Fonte: SpBIM
3.0. Para DESENHAR:
Para desenha-lo, dê um clique no ponto onde deseja iniciar e o segundo ponto para definir o final;
4.0. Para MODIFICAR:
Para criar modificar a volumetria clique no plano e depois nos vértice, em seguida selecione elevar na paleta flutuante e insira o valor.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
Como fazer MOBILIÁRIO com ferramentas de CONSTRUÇÃO no Archicad?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como fazer MOBILIÁRIO com ferramentas de CONSTRUÇÃO no Archicad, veja a seguir como inserir:
1.0. Na aba de modelagem clique no ícone da “LAJE”
Para utilizar a ferramenta “Laje” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;
Fonte: SpBIM
1.1. Faça as definições necessárias
Defina a espessura(A), Piso de Origem(B)(altura em que o tampo estará) e o Material (C);
Fonte: SpBIM
1.2. Desenhe a forma do tampo
Depois de definido clique em “OK” e desenhe a forma que este tampo terá.
2.0. Na aba de modelagem clique no ícone da “PILAR”
Para utilizar a ferramenta “Pilar” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;
Fonte: SpBIM
2.1. Defina as dimensões na categoria “PILAR”
Faça as definições das medidas na categoria “Pilar”
Fonte: SpBIM
2.2. Defina a geometria e material
Prossiga e faça as definições de geometria (A) e material (B);
Fonte: SpBIM
2.3. Insira onde será localizado as pernas da mesa
Depois de definido clique em “OK” e insira nos pontos onde terá as pernas da mesa.
3.0. Selecione os elementos e clique em “Converter Seleção em Morph”
Com o objeto modelado, selecione todos os elementos e clique com o botão direito, abrirá uma janela com opções como na imagem abaixo, clique em “Converter Seleção em Morph”;
Fonte: SpBIM
3.1. Com os elementos selecionados siga o passo a passo abaixo:
Arquivo > Biblioteca e Objetos > Salvar seleção como > Objeto
3.2. Salve o objeto e insira em um projeto.
Depois de salvo, abra o objeto e insira no projeto.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
Como fazer MOBILIÁRIO com a ferramenta PERFIL COMPLEXO no Archicad
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como FAZER MOBILIÁRIO com a ferramenta PERFIL COMPLEXO no Archicad, veja a seguir como inserir:
1.0. Na parte superior clique nesta ordem:
Clique em Opções, Atributos do Elemento e selecione Gestor de Perfil;
Fonte: SpBIM
1.2. Clique em NOVO e NOMEIE o perfil
Fonte: SpBIM
1.3. Clique em usar com “VIGA” e depois em SALVAR
Fonte: SpBIM
2.0. Clique em DUPLICAR e nomeie o novo perfil
Fonte: SpBIM
2.1. Selecione a ferramenta “SUBTRAIR DO POLÍGONO” e retire as pernas da mesa
Escolha o material e clicando em qualquer vértice selecione a ferramenta “Subtrair do Polígono” e retire as pernas da mesa;
Se necessário comece um novo desenho, sempre pensando no objeto em cortes.
Fonte: SpBIM
2.2. Clique em usar com “VIGA” e depois em SALVAR
Fonte: SPBIM
3.0. Selecione a ferramenta “VIGA”
Selecione a ferramenta “Viga” e pressione Ctrl+T, na aba Seguimento selecione a opção Multissegmentado;
Fonte: SpBIM
3.1. Clique em ADICIONAR e crie uma viga
Clique em adicionar e crie uma viga com 3 segmentos; estando todos na opção de estrutura personalizada .
Fonte: SpBIM
3.2. Escolha o PERFIL e defina as DIMENSÕES
Escolha o perfil criado e defina as dimensões clique em “Ok”;
Fonte: SpBIM
3.3. Insira o MOBILIÁRIO com a ferramenta PERFIL COMPLEXO:
Desenhe como se fosse uma viga:
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como INSERIR OBJETO e LAYOUT no Archicad, veja a seguir como inserir:
1.0. Na aba de modelagem clique no ícone “OBJETOS” para começar a inserir objeto e layout no Archicad
Para utilizar a ferramenta “Objeto” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;
Fonte: SpBIM
2.0. Configure as definições do OBJETO
selecionando a ferramenta, surgirá uma janela com as definições do objeto, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem acima
Fonte: SpBIM
2.1. Ou clique no ícone do objeto em “DEFINIÇÕES PADRÃO”
Ou clique no ícone do objeto em “Definições padrão”;
Fonte: SpBIM
3.0. Para escolher o OBJETO:
Para escolher o objeto clique na seta de favoritos(A), selecione a categoria do objeto(B) e depois selecione o objeto desejado(C);
Fonte: SpBIM
4.0. Escolha o MÉTODO desejado
Em “Método de Geometria, possui formas de desenho que possibilita a modificação de dimensões do objeto no mesmo momento em que é inserido;.
Fonte: SpBIM
5.0. Insira objeto e layout no archicad:
Depois de configurar clique em “OK” e depois clique no local em que deseja inseri-lo.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura CAD, para o Macintosh e Windows.
Neste tutorial iremos te mostrar de forma fácil e rápida como criar uma PAREDE CORTINA no Archicad, veja a seguir como criar:
1.0. Na aba de modelagem clique no ícone da “PAREDE CORTINA”
Para utilizar a ferramenta “Parede Cortina” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;
Fonte: SpBIM
2.0. Configure as definições da PAREDE CORTINA
Selecionando a ferramenta, surgirá uma janela com as definições da parede cortina, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem abaixo:
Fonte: SpBIM
2.1. Ou clique no ícone da PAREDE CORTINA em “DEFINIÇÕES PADRÃO”
Ou clique no ícone da Parede Cortina em “Definições padrão”;
Fonte: SpBIM
3.0. Escolha o MÉTODO desejado
Em “Método de Geometria, é possível fazer paredes curvas, trapezoidais e poligonais.
Fonte: SpBIM
4.0. Para iniciar o DESENHO:
Para desenha-lo, dê um clique no ponto onde deseja iniciar a parede o segundo ponto para definir o final da parede.
5.0. Para fazer uma PAREDE CURVA:
Se parede for curva, o segundo clique para determinar o raio e o terceiro para finalizar.
Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!
Curta nossa página no FACEBOOKe siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?
