Como usar o TRUVIEW?

capa

Como usar o TRUVIEW?



Aprenda neste tutorial como usar o TRUVIEW de forma fácil e prática, veja a seguir:

1.0. Instalação

Instale o aplicativo TruView da Leica.

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



2.0. Inicie o aplicativo

Abra o aplicativo Truview após a instalações

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



3.0. Abra o arquivo

Abra o formato .LGS das nuvens do projeto

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



4.0. Escolha o .lgs

Basta escolher o .lgs e apertar no check

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



5.0. De um duplo clique para visualiza-lo em 360

A seguir aparecerá a planta com a localização dos pontos em vermelho indicando o ponto levantado, basta dar um duplo clique para visualiza-lo em 360

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



6.0. Para medir na imagem

Use o cursos do mouse para girar como em uma imagem 360º, você poderá utilizar a Measure Distance (M) para medir na imagem clicando em 2 pontos na imagem:

como usar o truview tutorial spbim imagem
Fonte: SPBIM | Arquitetura Digital



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



Acesse os links abaixo para saber mais sobre NUVEM DE PONTOS:

ARTIGO: O que é NUVEM DE PONTOS?

VÍDEO: Como importar NUVEM DE PONTOS no REVIT?

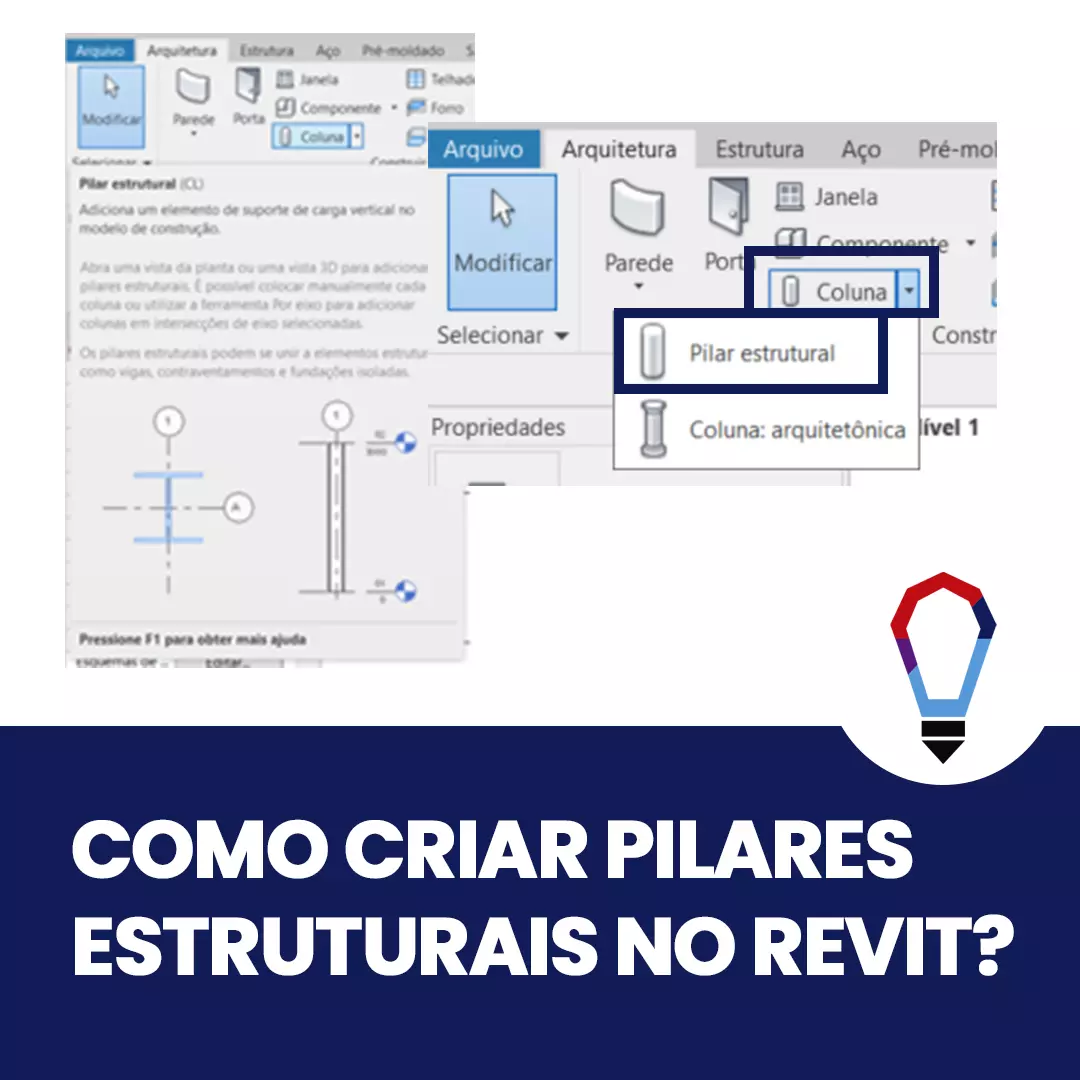

Como CRIAR PILARES ESTRUTURAIS no Revit?

o-criar-pilares-estruturais-no-revit

Como CRIAR PILARES ESTRUTURAIS no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR PILARES ESTRUTURAIS no Revit, veja abaixo:

INTRODUÇÃO:

Para inserir pilares em seu projeto, você pode utilizar a ferramenta Pilar Estrutural, que infelizmente sofre um pequeno erro de tradução e que iremos abordar em nosso tutorial, para que você possa ter o total domínio da ferramenta e não fazer confusões no momento de sua modelagem.

CONCLUSÃO:

Com o passo a passo abordado nesse tutorial, você está totalmente capacitado para inserir pilares em seus projetos, pois tem o conhecimento de todas as configurações de criação e sabe qual a ferramenta correta a ser utilizada.

1.0. Vá na guia “Arquitetura” ou “Estrutura”

Como algumas outras ferramentas, a ferramenta para a inserção de pilares, se encontra tanto na guia Arquitetura, quanto na guia Estrutura.

Fonte: SPBim

2.0. Vá no Campo “Construir” na guia “Arquitetura”

Nesse passo iremos abordar o erro de tradução que foi comentado na introdução. Na guia Arquitetura, você pode encontrar, no campo Construir, a ferramenta Coluna, e aqui que devemos ter atenção, pois ao clicar em Coluna, ele te leva à ferramenta Pilar estrutural (CL), porém, ao clicar na seta ao lado, aparecem as opções Pilar estrutural (CL) e Coluna: arquitetônica, e muitos usuários confundem, pois Pilar estrutural (CL) é de fato o elemento estrutural (que iremos utilizar), enquanto a Coluna: arquitetônica é para criar colunas sem funções estruturais.

Fonte: SPBim

3.0. Vá na guia “Estrutura”

Na guia Estrutura, você também encontrará a ferramenta Coluna, porém, na guia estrutura, não é fornecida a opção Coluna: arquitetônica, somente o Pilar estrutural, o que é mais seguro para executar a ferramenta, para não gerar dúvidas.

Fonte: SPBim

4.0. Após clicar em “Pilar Estrutural”

Você, após clicar na ferramenta Pilar estrutural, poderá escolher a tipologia do pilar a ser usado, em propriedades, clicando na faixa.

Fonte: SpBim

5.0. Na ferramenta “Carregar Família” você poderá carregar uma nova

Não encontrando a família que deseja para o seu pilar, você pode carregar uma de sua preferência, na ferramenta Carregar família. Nesse guia iremos carregar a família Concreto-Retangular-Coluna, uma família que já vem na pasta de biblioteca do Revit.

Fonte: SPBim



6.0. Antes de colocar o Pilar

Na primeira configuração, antes da colocação do pilar, o Revit pergunta se você gostaria de ter a opção de rotacionar o seu pilar após a colocação. Geralmente, deixamos essa opção desmarcada, pois o Revit fornecesse a opção de rotacionar qualquer elemento, antes de sua inserção, através do espaço do teclado.

pilares-imagem-6
Fonte: SPBim

7.0. Escolha como será a construção

Nessa opção, você conseguirá escolher como será a construção de seu pilar. Se você optar pela opção Profundidade, seu pilar será construído a partir do nível em que você está para o nível inferior, ou para a profundidade que você der. Caso você opte, pela opção Altura, seu pilar partirá do nível em que você se encontra e irá para o nível superior, ou para a altura determinada por você.

Fonte: SPBim

8.0. Escolha o limite do pilar

Nessa opção, você poderá escolher o limite do seu pilar. No caso do exemplo, escolhemos a opção de construção relativo à altura, portanto podemos escolher níveis superiores, ou também optar pela opção Não Conectado e inserir a altura final do pilar ao lado onde, está escrito 2,5000m.

pilares imagem
Fonte: SPBim

9.0. Insira o Pilar

Para inserir o pilar no modelo, basta dar um clique no área de projeto, onde você deseja que seu pilar seja colocado. Caso coloque em uma posição que não gostaria, fique tranquilo, você consegue alterar posteriormente, tanto sua altura quanto sua posição.

pilares imagem
Fonte: SPBim

10.0. Outra forma, mais avançada, é inserir os pilares seguindo os encontros dos eixos, através da ferramenta Nos eixos.

pilares imagem
Fonte: SPBim

11.0. Após entrar na ferramenta

Após entrar na ferramenta, o Revit está a espera de que você selecione os eixos onde deseja inserir os pilares em suas intersecções. No seu canto inferior esquerdo, o Revit mostra o que espera de você.

pilares imagem
Fonte: SPBim

12.0. Depois de selecionar os Eixos

Ao selecionar os eixos desejado, o Revit mostra uma prévia de onde os pilares serão inseridos, para confirmar a posição, basta clicar em concluir, encontrado na parte superior direita da tela.

pilares imagem
Fonte: SPBim
pilares imagem
Fonte: SPBim



pilares imagem
Fonte: SPBim
pilares imagem
Fonte: SpBIM
pilares de imagem
Fonte: SPBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como CRIAR EIXOS no Revit?

Como CRIAR MATERIAIS no Revit?

Como CRIAR MATRIZES no Revit?

Como CRIAR MATRIZES no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR MATRIZES no Revit, veja abaixo:

INTRODUÇÃO:

Quando você deseja fazer copias, pode, facilmente, utilizar a ferramenta copiar, porém, para efetuar ´muitas copias e com alguma restrição de dîstância, você pode utilizar a ferramenta matriz.

CONCLUSÃO:

Assim, conhecendo a ferramenta, você pode agilizar seu processo de trabalho, evitando fazer copias de um modo repetitivo.

1.0. Clique no Elemento que deseja fazer as cópias

Para fazer as cópias de um elemento, você deve clicar, primeiramente, sobre o elemento que você deseja fazer as cópias, e automaticamente, o Revit irá mudar para a guia Modificar, e nela você encontrará a ferramenta Matriz (AR), no campo Modificar.



matriz imagem
Fonte: SPBim

2.0. Ao clicar na ferramenta Matriz, o Revit irá mostrar, abaixo da faixa de ferramentas, as opções da ferramenta.

matriz imagem
Fonte: SPBim

3.0. Escolha se as cópias irão percorrer uma distância linear ou radial

Nas primeiras configurações da ferramenta Matriz, você pode escolher se vai desejar que as cópias percorram uma distância linear ou radial.

matriz imagem
Fonte: SPBim

4.0. Na segunda faixa de configuração, você poderá escolher se deseja que as copias fiquem dentro de um grupo, ou não.

matriz imagem
Fonte: SpBim

5.0. No campo “Número”

No campo Número você escolhe o número de cópias que serão criadas com a ferramenta. Vale lembrar que o Revit já conta o elemento existente, portanto, caso queira criar mais 5 elementos, você deve inserir o número 6 (Total).

matriz imagem
Fonte: SpBim

6.0. Vá na configuração “Mover para”

Na configuração, Mover para, você irá definir qual a distância que você irá informar ao Revit. Se você optar por , significa que a distância que você irá inserir, é referente entre o primeiro e o segundo elemento, e o Revit mantém essa mesma distância entre os demais elementos, porém, se você optar pelo Último, significa que você irá inserir a distância entre o primeiro e o último elemento, e o Revit insere os demais elementos entre ambos, de maneira equidistante.

matriz imagem
Fonte: SpBim

7.0. Marque a caixa “Restringir”

Ao deixar a caixa Restringir marcada, você está ativando a movimentação somente em direções perpendiculares a partir do ponto que você clicou.

matriz imagem
Fonte: SpBim

8.0. Clique em qualquer local da área de projeto

Para executar a ferramenta, após as configurações serem feitas, basta dar um clique em qualquer lugar da área de projeto, sem segurar o clique, mover o mouse para o sentido que deseja criar as cópias, digitar a distância entre o elemento existente e, no caso da imagem, o 2º elemento, e apertar enter.

matriz imagem
Fonte: SpBim
matriz imagem
Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como CRIAR EIXOS no Revit?

Como CRIAR MATERIAIS no Revit?

Como CRIAR MASSAS no Revit?

como criar massas no revit

Como CRIAR MASSAS no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR MASSAS no Revit, veja abaixo:

INTRODUÇÃO:

Como dito no tutorial sobre Linha de detalhe, você pode, primeiramente criá-las, para funcionarem como referências para você e depois utilizar a ferramenta desejada. Sendo assim, será a dinâmica desse tutorial, já iniciado de um perímetro criado através das Linhas de detalhe. As Massas são usualmente utilizadas para expressarem a volumetria de um projeto, antes de sua concepção, para guiar reuniões e decisões, para que assim seja possível a determinação de ambientes, dimensões, localizações, e assim depois se inicie a modelagem.

CONCLUSÃO:

Com as Massas você consegue ter uma visualização prévia do seu projeto, antes de inicia-lo de fato, assim permitindo que sua análise volumétrica já antecipe possíveis problemas, antes de surgirem.

1.0. Com base na Linha de detalhe, feita para ter ser referência, você pode iniciar a criação de sua massa.

Fonte: SpBim

2.0. Para você iniciar a Massa, primeira você terá que entrar na guia Massa e terreno.

massas imagem
massas imagem

3.0. Altere “Mostrar massa por configuração de vista” para “Mostrar formas e pisos da massa”

Antes de entrar na ferramenta de criação da massa, um bom costume, é alterar essa opção Mostrar massa por configuração de vista para Mostrar formas e pisos da massa, porque assim, quando você criar sua massa, ela ficará visível, independente da vista.

massas imagem
Fonte: SpBim

4.0. Clique em “Massa no local”

Para criar as massas para o estudo preliminar, você deve clicar na ferramenta Massa no local, no campo Massa conceitual.

massas imagem
Fonte: SpBim

5.0. Renomeie a Massa

Ao clicar na ferramenta Massa no local, o Revit irá perguntar a você o nome que deve dar a massa que será produzida, iremos colocar como Térreo.

massas imagem
Fonte: SpBim

6.0. Entrando na ferramenta, o Revit altera suas guias principais para as guias que podem ser utilizadas durante o uso da criação das Massas

massas imagem
Fonte: SpBim

7.0. Utilize a ferramenta de desenho “Selecionar linhas”

Para você iniciar o desenho da massa, você escolhe a ferramenta que utilizará para desenhar seu perímetro, nesse caso, como já possuímos o perímetro, pois desenhamos através das linhas de detalhe, podemos utilizar a ferramenta de desenho Selecionar linhas.

massas imagem
Fonte: SpBim

8.0. Crie as linhas

Com a ferramenta de Selecionar linhas, podemos criar as linhas facilmente, apenas clicando sobre as linhas já criadas. Este retângulo azul no Revit, serve para representar o plano em que a Massa está sendo criada.

massas imagem
Fonte: SpBim

9.0. Não tranque os cadeados

Após você clicar em cada uma das linhas, apareceram cadeados, que nada mais é que o programa perguntando à você, se deseja deixar a linha da massa “presa” à linha de detalhe, caso a linha de detalhe seja movida, a massa também terá sua borda movimentada. Nesse caso não iremos trancar os cadeados.

massas imagem
Fonte: SpBim

10.0. Seleciona as linhas criadas

Após você efetuar os desenhos do perímetro da massa, selecione todas as linhas criadas, depois clique na ferramenta Criar Forma  e dentro de suas opções, você irá escolher a Forma sólida.

massas imagem
Fonte: SpBim

11.0. Ative o “Estilo Visual”

Ao clicar em Forma sólida, sua massa já é criada e pode ser visualizada tanto em 2D como em 3D. Caso não esteja vendo a massa de forma colorida, lembre-se de ativar o Estilo Visual: Cores Consistentes.

massas imagem
Fonte: SpBim

12.0. Determine a altura

Para determinar a altura da massa, você deve ir em uma vista de Elevação. Estando na vista de elevação, você irá alinhar o topo da massa ao nível que você deseja que seja seu topo. Nesse caso, iremos alinhar ao Nível 2.

massas imagem
Fonte: SpBim

13.0. A ferramenta Alinhar (AL) pode ser encontrada na guia Modificar ou pelo seu atalho.

massas imagem
Fonte: SpBim

14.0. Para utilizar a ferramenta Alinhar, você deve seguir os seguintes passos após clicar nela:

  • Clicar para onde você deseja ir, sua referência.
  • Depois clicar no elemento/extremidade que deseja “levar” até sua referência.
  • Por fim, surgirá o cadeado, com o mesmo intuito de antes, porém como alinhamos à um nível, usualmente, trancamos o cadeado, pois, caso os níveis se alterem, a massa irá acompanha-los.
  • Para finalizar a ferramenta, basta clicar ESC duas vezes.
massas imagem
Fonte: SpBim

15.0. Altere o Material

Para alterar o Material da massa, basta clicar em uma de suas extremidades, porque assim aparecerá seu material nas Propriedades. Para entrar no Navegador de materiais, você deve clicar nos três pontinhos na direita da linha Material. Mas isso será abordado mais afundo no próximo tutorial.

massas imagem
Fonte: SpBim

16.0. Para finalizar a massa, basta ir na guia Modificar, e clicar na opção Concluir Massa.

massas imagem
Fonte: SpBim

OBS: Lembrando que não é necessário criar linhas de detalhe antes de iniciar-se a criação de massas, utilizamos esse método para mostrar que podemos usar elas como referências, mas você também pode criar as massas diretamente a partir do Passo 2.

massas imagem
Fonte: SpBim
massas imagem
Fonte: SpBim
massas imagem
Fonte: SpBim
massas imagem
Fonte: SpBim
massas imagem
Fonte: SpBim
massas imagem
Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como CRIAR NÍVEIS no Revit?

Como ALTERAR AS UNIDADES no Revit?

Como CRIAR NÍVEIS no Revit?

como criar niveis no revit

Como CRIAR NÍVEIS no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR NÍVEIS no Revit, veja abaixo:

INTRODUÇÃO:

Dentro de qualquer software BIM, os Níveis são extrema importância para a modelagem, portanto, não seria diferente no Revit. Todos os elementos devem possuir suas restrições de dimensões, as quais, geralmente, estão vinculadas com os níveis do projeto. Por exemplo, para você criar uma parede no Revit, você deve informar ao programa sua espessura, de acordo com sua tipologia, e também seu nível de base e de topo, que usualmente, são os próprios níveis do projeto.

CONCLUSÃO:

A ferramenta Nível é muito importante para que você possa vincular sua modelagem à eles, sendo também uma forma de segurança, pois se caso um dia algum dos níveis se alterem, em alguma revisão de projeto, seus componentes se ajustarão automaticamente seguindo a mudança de nível.

Antes de entrarmos na criação dos níveis é importante ressaltar que o Revit só permite a criação em vistas laterais (Cortes e Elevações), sendo assim:

1.0. Crie um corte ou Utilize as vistas

Antes de executar a ferramenta de criação de nível, você pode criar um corte em seu projeto ou utilizar as vistas existentes em Elevações, que já existem no template de arquitetura existente no próprio Revit.

niveis imagem
Fonte: SpBim

2.0. Vá na Guia Arquitetura

Para entrar na ferramenta Nível basta você ir na guia Arquitetura e também na guia Estrutura, ambas as guias possuem a ferramenta.

niveis imagem
niveis imagem

3.0. Vá na ferramenta Nível

No campo Dados, a esquerda da guia Arquitetura/Estrutura, você encontrará a ferramenta Nível.

OBS: Caso a ferramenta esteja bloqueada, provavelmente você não está em uma vista lateral (Elevação/Corte).

niveis imagem
niveis imagem

4.0. Antes de Executar

Antes de executar a ferramenta, você pode reparar que a guia Modificar ficou da cor verde e com a adição do nome da ferramenta iniciada, neste caso, Colocar Nível. Assim o Revit “fala” para você que está aguardando que você execute a ferramenta, então é um bom costume reparar após o clique na ferramenta, se a guia ficou verde.

niveis imagem
niveis imagem

5-6. Clique onde deseja que inicie o Nível

Agora basta você dar um clique onde deseja que inicie o Nível, arrastar para o lado oposto, no meio caso a esquerda, e dar um segundo clique para finalizar a criação.

niveis imagem
niveis imagem
niveis imagem
niveis imagem

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como ALTERAR AS UNIDADES no Revit?

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

como criar um template no revit

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit, veja abaixo:

INTRODUÇÃO:

Você, ao iniciar um projeto no Revit, tem a possibilidade de, de fato, iniciar um Projeto, com extensão RVT, que permite a criação de uma arquitetura/instalação/estrutura, porém, você também tem a possibilidade de criar um novo arquivo de template (Modelo de Projeto ), com extensão RTE. Nesse tutorial iremos mostrar para voce como iniciar cada um deles.

CONCLUSÃO:

Passando por todos os passos que mostramos, você já está apto, tanto para iniciar a criação de seu template (RTE), como também, consegue inciar a modelagem de qualquer projeto.

1.0. Inicie um Novo Modelo

Ao abrir o Revit, em sua tela inicial, para iniciar um novo arquivo, basta você clicar em Novo no campo Modelos.

Fonte: SpBim

2.0. Selecione qual arquivo Template quer usar

Surge essa janela, após o clique em Novo. Em Arquivo Modelo você pode escolher qual arquivo de Template da Autodesk usará ou buscar um Template de sua escolha em Procurar…

template modelo x projeto imagem
Fonte: SpBim

3.0. Inicie um Novo Modelo

Na faixa de opções Criar novo, após escolher qual template irá utilizar, você terá as opções de Projeto e Modelo de Projeto. Ao escolher a opção Projeto o usuário está informando ao Revit que de fato iniciará um novo projeto. Já ao escolher opção Modelo de projeto, o usuário diz ao programa que está iniciando um novo template, um novo arquivo base para seus projetos.

template modelo x projeto imagem
Fonte: SpBim

Caso você tenha alguma dúvida do que seria um template e a partir de quando é indicado possuir um, leia nosso artigo: https://spbim.com.br/o-que-e-um-template/

E entre em contato conosco para orçamentos.

template modelo x projeto imagem
Fonte: SpBim
template modelo x projeto imagem
Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como DESENHAR LINHA DE DETALHE no Revit?

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

Como DESENHAR LINHA DE DETALHE no Revit?

como desenhar linha de detalhe no revit

Como DESENHAR LINHA DE DETALHE no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como DESENHAR LINHA DE DETALHE no Revit, veja abaixo:

INTRODUÇÃO:

A linha de detalhe é um componente 2D dentro do Revit que você pode utilizar como uma referência para ferramentas que se utilizem do Croqui dentro do Revit e também para adicionar informações que não necessitem de um volume, não sejam considerados modelos. Por exemplo, para fazer uma abertura em um perfil de parede, você entra em seu croqui e deseja uma geometria dentro de seu perímetro, mas caso queria fazer repetições dessa geometria, só consegue através da ferramenta Copiar pois a ferramenta Matriz não é habilitada quando se desenha dentro do croqui, um dos benefícios da Linha de Detalhe.

CONCLUSÃO:

Essa é a importância da Linha de Detalhe, ela acaba se tornando um coringa para te auxiliar em seu processo de modelagem e deixar seu fluxo de trabalho mais dinâmico. Outro exemplo, que abordamos em nosso curso Revit Básico/Intermediário é utilizar as Linhas de detalhe para criar as linhas de referência dos volumes utilizados no Estudo de Massa.

1.0. Clique na guia Anotar, para entrar na guia referente aos elementos 2D dentro do Revit.

linha-de-detalhe-imagem-1
Fonte: SpBim

2.0. Vá na Guia “Anotar”

Na guia Anotar, no campo Detalhe, você irá encontrar a ferramenta Linha de Detalhe, que possui o atalho DL (detail line).

linha-de-detalhe-imagem-2. webp
Fonte: SpBIM

3.0. Clique na “Linha de Detalhe”

Ao você clicar na Linha de Detalhe, o Revit automaticamente irá para a guia Modificar | Colocar Linhas de detalhe onde você pode reparar que está na cor verde e pode escolher a ferramenta de linha a ser utilizada. No exemplo a seguir foi selecionada a ferramenta Retângulo.

linha-de-detalhe-imagem-3 . webp
Fonte: SpBim

4.0. Desenhe um retângulo sobre a parede

Agora, com uma parede já modelada, você pode desenhar um retângulo sobre ela, tanto em um corte quanto em uma das elevações para ser a referência da edição de perfil da parede.

linha-de-detalhe-imagem-4 . webp
Fonte: SpBim

5.0. Um outro exemplo seria um piso. Nesse piso da imagem, seu centro possuem uma elevação inferior á de suas bordas (que você pode ver no corte), então as linhas de detalhe, serão utilizadas para adicionar a representação de caimento do piso.

6.0. Utilizando dos passos apresentados anteriormente, você pode fazer as linhas que simbolizam os caimentos do piso, para uma melhor apresentação do projeto.

linha-de-detalhe-imagem-6. webp
Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

Como MODELAR UM TÚNEL no Civil 3D?

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

como criar cota linear no revit

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

Revit é um software BIM (Building Information Modeling) desenvolvido pela empresa norte americana “Autodesk”, proprietária do AutoCAD (CAD) software bidimensional mais utilizado no mundo, porém o Revit está totalmente relacionado a construção e no desenvolvimento de um modelo virtual tridimensional (3D) com informações paramétricas dos elementos construtivos, ou seja, é uma plataforma para construção virtual (famoso modelo) baseado na construção real (o físico) onde é utilizado principalmente em planejamento, projeto, construção e gerenciamento. Neste tutorial iremos te mostrar Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit, veja abaixo:

INTRODUÇÃO:

Após a configuração das Unidades de Projeto, que pode ser vista no tutorial anterior, as cotas que forem criadas a partir de então, seguirão seus padrões. Neste tutorial iremos mostrar como você pode criar as cotas dentro do modelo e também como surgem as cotas temporárias.

CONCLUSÃO:

Dominando a criação das cotas e as mudanças de referências das cotas temporárias, você acelera seu processo de modelagem e tambpem de documentação, utilizando todo o potencial que a ferramenta fornece para você.

COTA TEMPORÁRIA:

1.0. Para ativar as cotas temporárias de um elemento, basta clicar no elemento desejado.

Fonte: SpBim

2.0. Você pode reparar que a partir do momento que se clica no objeto, aparecem as cotas temporárias, relativas aos corpos próximos ao elemento clicado.

Fonte: SpBim

3.0. Clique na cota temporária

Para alterar as dimensões do elemento, ou sua distância em relação aos demais, basta clicar na cota temporária, alterar seu valor e clicar enter.

Fonte: SpBim

4-5. As cotas temporárias permitem a alteração de suas referências, assim possibilitando que você possa editar o posicionamento/dimensão dos componentes, sem necessariamente a criação de uma cota de anotação.





Fonte: SpBim

6.0. Por fim, as cotas temporárias fornecem a possibilidade de tornarssem cotas permanentes através do clique na figura abaixo de seu valor.

Fonte: SpBim

7.0. E assim a cota temporária tornasse uma cota permanente (de anotação).

FONTE: SpBim

COTA PERMANENTE:

1.0. Vá na Guia “Anotar”

Para realizar as cotas de anotação (permanentes), você deve entrar na guia anotar, onde se encontram a maioria dos elementos 2D que compõem a documentação de projeto.

cotas temporarias e permanentes imagem
Fonte: SpBIM

2.0. No campo Cota, você encontrará a ferramenta de cota Alinhada, com o atalho DI, onde a cota criada ficará alinhada ao corpo que está sendo cotado.

Fonte: SpBim

3.0. Clique na face que deseja iniciar a Cota

Após inciar a ferramenta Cota Alinhada, você deve clicar na face que deseja iniciar a cota. Não é necessário clicar no vértice da extremidade, como é necessário no AutoCad, o Revit entende que a referência para a cota é a face do corpo.

cotas-temporarias-e-permanentes-imagem-11
Fonte: SpBim

4.0. Após clique na primeira face de referência, basta arrastar o mouse até a face de referência seguinte.

Fonte: SpBim

5.0. Clique na segunda face de Referência

Você pode fazer uma cota contínua, após clicar na segunda face de referência, basta continuar arrastando o mouse até a próxima referência, e assim por diante.

Fonte: SpBim

6.0. Para finalizar o comando de Cota Alinhada, basta dar um clique em uma região que não possua nenhuma face de referência para a cota.

Fonte: SpBim

7.0. Clique no elemento Cotado

Após a finalização do comando cota, caso haja a necessidade de alteração de seus valores, você deve clicar no elemento cotado, assim o Revit irá deixá-las com seus valores em azul assim como as cotas temporárias.

Fonte: SpBim
Fonte: SpBim
Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Revit: Tudo o que você precisa saber

Os 10 melhores add-ins para Revit

TUTORIAIS RECOMENDADOS

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

Como MODELAR UM TÚNEL no Civil 3D?
