Como fazer MOBILIÁRIO com ferramentas de CONSTRUÇÃO no Archicad?

O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura  CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como fazer MOBILIÁRIO com ferramentas de CONSTRUÇÃO no Archicad, veja a seguir como inserir:

1.0. Na aba de modelagem clique no ícone da “LAJE”

Para utilizar a ferramenta “Laje” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;

1.1. Faça as definições necessárias

Defina a espessura(A), Piso de Origem(B)(altura em que o tampo estará) e o Material (C);

1.2. Desenhe a forma do tampo

Depois de definido clique em “OK” e desenhe a forma que este tampo terá.

2.0. Na aba de modelagem clique no ícone da “PILAR”

Para utilizar a ferramenta “Pilar” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;

2.1. Defina as dimensões na categoria “PILAR”

Faça as definições das medidas na categoria “Pilar”

2.2. Defina a geometria e material

Prossiga e faça as definições de geometria (A) e material (B);

2.3. Insira onde será localizado as pernas da mesa

Depois de definido clique em “OK” e insira nos pontos onde terá as pernas da mesa.

3.0. Selecione os elementos e clique em “Converter Seleção em Morph”

Com o objeto modelado, selecione todos os elementos e clique com o botão direito, abrirá uma janela com opções como na imagem abaixo, clique em “Converter Seleção em Morph”;

3.1. Com os elementos selecionados siga o passo a passo abaixo:

Arquivo > Biblioteca e Objetos > Salvar seleção como > Objeto

3.2. Salve o objeto e insira em um projeto.

Depois de salvo, abra o objeto e insira no projeto.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Archicad: Tudo o que você precisa saber

10 Plugins para o Archicad



TUTORIAIS RECOMENDADOS

Como fazer MOBILIÁRIO com a ferramenta PERFIL COMPLEXO no Archicad

Como INSERIR OBJETO e LAYOUT no Archicad?

Como fazer MOBILIÁRIO com a ferramenta PERFIL COMPLEXO no Archicad



O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura  CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como FAZER MOBILIÁRIO com a ferramenta PERFIL COMPLEXO no Archicad, veja a seguir como inserir:



1.0. Na parte superior clique nesta ordem:

Clique em Opções, Atributos do Elemento e selecione Gestor de Perfil;



1.2.  Clique em NOVO e NOMEIE o perfil



1.3. Clique em usar com “VIGA” e depois em SALVAR



2.0. Clique em DUPLICAR e nomeie o novo perfil



2.1. Selecione a ferramenta “SUBTRAIR DO POLÍGONO” e retire as pernas da mesa

Escolha o material e clicando em qualquer vértice selecione a ferramenta “Subtrair do Polígono” e retire as pernas da mesa;

Se necessário comece um novo desenho, sempre pensando no objeto em cortes.



2.2. Clique em usar com “VIGA” e depois em SALVAR



3.0. Selecione a ferramenta “VIGA”

Selecione a ferramenta “Viga” e pressione Ctrl+T, na aba Seguimento selecione a opção Multissegmentado;



3.1. Clique em ADICIONAR e crie uma viga

Clique em adicionar e crie uma viga com 3 segmentos; estando todos na opção de estrutura personalizada .



3.2. Escolha o PERFIL e defina as DIMENSÕES

Escolha o perfil criado e defina as dimensões clique em “Ok”;



3.3. Insira o MOBILIÁRIO com a ferramenta PERFIL COMPLEXO:

Desenhe como se fosse uma viga:



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Archicad: Tudo o que você precisa saber

10 Plugins para o Archicad



TUTORIAIS RECOMENDADOS

Como criar uma ABERTURA no Archicad?

Como criar PORTAS no Archicad?

Como INSERIR OBJETOS e LAYOUT no Archicad?



O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura  CAD, para o Macintosh e Windows. Neste tutorial iremos te mostrar de forma fácil e rápida como INSERIR OBJETO e LAYOUT no Archicad, veja a seguir como inserir:



1.0. Na aba de modelagem clique no ícone “OBJETOS” para começar a inserir objeto e layout no Archicad

Para utilizar a ferramenta “Objeto” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;



2.0. Configure as definições do OBJETO

selecionando a ferramenta, surgirá uma janela com as definições do objeto, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem acima



2.1. Ou clique no ícone do objeto em “DEFINIÇÕES PADRÃO”

Ou clique no ícone do objeto em “Definições padrão”;



3.0.  Para escolher o OBJETO:

Para escolher o objeto clique na seta de favoritos(A), selecione a categoria do objeto(B) e depois selecione o objeto desejado(C);



4.0.  Escolha o MÉTODO desejado

Em “Método de Geometria, possui formas de desenho que possibilita a modificação de dimensões do objeto no mesmo momento em que é inserido;.



5.0.  Insira objeto e layout no archicad:

Depois de configurar clique em “OK” e depois clique no local em que deseja inseri-lo.



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Archicad: Tudo o que você precisa saber

10 Plugins para o Archicad



TUTORIAIS RECOMENDADOS

Como criar uma ABERTURA no Archicad?

Como criar PORTAS no Archicad?

Como criar PAREDE CORTINA no Archicad?



O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura  CAD, para o Macintosh e Windows.

Neste tutorial iremos te mostrar de forma fácil e rápida como criar uma PAREDE CORTINA no Archicad, veja a seguir como criar:



1.0. Na aba de modelagem clique no ícone da “PAREDE CORTINA”

Para utilizar a ferramenta “Parede Cortina” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;



2.0. Configure as definições da PAREDE CORTINA

Selecionando a ferramenta, surgirá uma janela com as definições da parede cortina, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem abaixo:



2.1.  Ou clique no ícone da PAREDE CORTINA em “DEFINIÇÕES PADRÃO”

Ou clique no ícone da Parede Cortina em “Definições padrão”;



3.0.  Escolha o MÉTODO desejado

Em “Método de Geometria, é possível fazer paredes curvas, trapezoidais e poligonais.



4.0.  Para iniciar o DESENHO:

Para desenha-lo, dê um clique no ponto onde deseja iniciar a parede o segundo ponto para definir o final da parede.



5.0.  Para fazer uma PAREDE CURVA:

Se  parede for curva, o segundo clique para determinar o raio e o terceiro para finalizar.



Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Archicad: Tudo o que você precisa saber

10 Plugins para o Archicad



TUTORIAIS RECOMENDADOS

Como criar uma ABERTURA no Archicad?

Como criar PORTAS no Archicad?

Como criar uma ABERTURA no Archicad?

O ArchiCAD é um software BIM (Building Information Modeling) desenvolvido pela empresa Húngara Graphisoft sendo inicialmente um software para arquitetura  CAD, para o Macintosh e Windows.

Neste tutorial iremos te mostrar de forma fácil e rápida como criar uma ABERTURA no Archicad, veja a seguir como criar:

1.0. Selecione a ferramenta “Abertura” na barra de ferramentas

Para utilizar a ferramenta “Abertura” vá até barra de ferramentas ao lado esquerdo da tela, na aba de modelagem;

Obs.: Essa ferramenta só funcionará se aplicado em uma parede.

2.0. Abra as configurações da ferramenta

Selecionando a ferramenta, surgirá uma janela com as definições da porta, para configurações mais específicas pressione Ctrl+T, e surgirá uma janela como mostra a imagem acima;

2.1. Clique no ícone Abertura em “DEFINIÇÕES PADRÃO”

Ou clicando no ícone abertura em “Definições padrão” para conseguir alterar as definições da ferramenta escolhida;

3.0. Vá em “Favoritos”

Clicando em “Favoritos”(A), é possível utilizar um modelo já configurado;

4.0. De um clique no ponto onde deseja iniciar a Abertura

Em seguida dê um clique no ponto onde deseja inserir a abertura, e outro para definir o lado frontal da abertura.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?



ARTIGOS RECOMENDADOS

Archicad: Tudo o que você precisa saber

10 Plugins para o Archicad



TUTORIAIS RECOMENDADOS

Como criar PORTAS no Archicad?

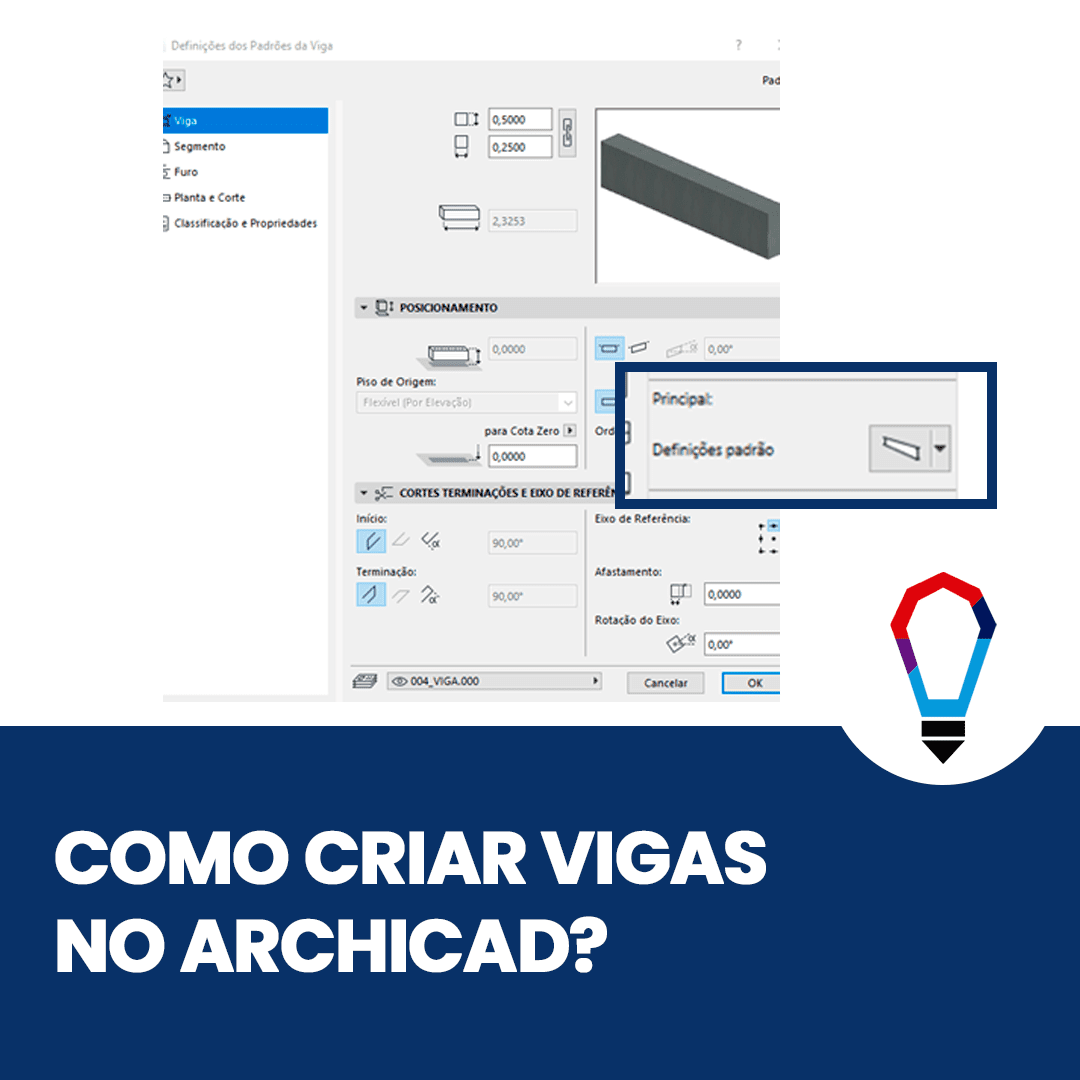

Como criar VIGAS no Archicad?
