20 de abril de 202324 de setembro de 2021 Por Julio Cesar Farias

Como ALTERAR AS UNIDADES no Revit?

INTRODUÇÃO:

Nesse tutorial você aprenderá como alterar as unidades de um projeto no Revit, e o quanto isso pode auxiliar durante sua modelagem.

CONCLUSÃO:

Alterar as unidades de trabalho no Revit pode te ajudar muito a projetar com mais facilidade e de forma correta conforme o projeto que você esteja desenvolvendo!

Com o bônus de proporcionar que você cote seu projeto em uma unidade diferente da que utilizou pra modelar. Por exemplo, um projetista responsáverl por caixilharia, tem uma maior familiaridade de projetar em milímetros, portanto o Revit permite isso, que ele projete em milímetros mas cote sua produção em metros, caso seja necessário.

1.0. Para alterar as unidades de um projeto, basta você ir até a guia Gerenciar.

2.0. No campo Configurações, clique na ferramenta Unidades do projeto (UN)

3.0. Ao clicar na ferramenta ou utilizar seu atalho (UN), abre-se esta janela, onde você pode alterar as unidades de todos esses formas de medida.

4.0. Ao Clicar no Campo “1235 [mm]”

Por exemplo, ao clicar no campo 1235 [mm] na coluna Formato, que representa as unidades de Comprimento, abre-se sua janela de configuração.

5.0. Configure as Unidades

Com a janela Formato aberta, você pode configurar as Unidades de medida (onde você pode por exemplo alterar de milímetros para metros), o Arredondamento (definindo quantas casas decimais deseja), o Símbolo de unidade (onde você pode escolher se o “m” de metros aparecerá em suas cotas), entre outras configurações.

6.0. Defina o Tipo de Símbolo decimal

Ao finalizar a edição dos formatos das unidades, você pode também definir o tipo de Símbolo decimal / agrupamento de dígitos, que permite você trocar a separação de decimal de ponto (.) para vírgula (,).

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

TUTORIAIS RECOMENDADOS

Como DESENHAR LINHA DE DETALHE no Revit?

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

18 de abril de 202324 de setembro de 2021 Por Julio Cesar Farias

Como CRIAR UM TEMPLATE (Modelo x Projeto) no Revit?

INTRODUÇÃO:

Você, ao iniciar um projeto no Revit, tem a possibilidade de, de fato, iniciar um Projeto, com extensão RVT, que permite a criação de uma arquitetura/instalação/estrutura, porém, você também tem a possibilidade de criar um novo arquivo de template (Modelo de Projeto ), com extensão RTE. Nesse tutorial iremos mostrar para voce como iniciar cada um deles.

CONCLUSÃO:

Passando por todos os passos que mostramos, você já está apto, tanto para iniciar a criação de seu template (RTE), como também, consegue inciar a modelagem de qualquer projeto.

1.0. Inicie um Novo Modelo

Ao abrir o Revit, em sua tela inicial, para iniciar um novo arquivo, basta você clicar em Novo no campo Modelos.

template modelo x projeto imagem — Fonte: SpBim

2.0. Selecione qual arquivo Template quer usar

Surge essa janela, após o clique em Novo. Em Arquivo Modelo você pode escolher qual arquivo de Template da Autodesk usará ou buscar um Template de sua escolha em Procurar…

3.0. Inicie um Novo Modelo

Na faixa de opções Criar novo, após escolher qual template irá utilizar, você terá as opções de Projeto e Modelo de Projeto. Ao escolher a opção Projeto o usuário está informando ao Revit que de fato iniciará um novo projeto. Já ao escolher opção Modelo de projeto, o usuário diz ao programa que está iniciando um novo template, um novo arquivo base para seus projetos.

Caso você tenha alguma dúvida do que seria um template e a partir de quando é indicado possuir um, leia nosso artigo: https://spbim.com.br/o-que-e-um-template/

E entre em contato conosco para orçamentos.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como DESENHAR LINHA DE DETALHE no Revit?

TUTORIAIS RECOMENDADOS

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

Como DESENHAR LINHA DE DETALHE no Revit?

18 de abril de 202324 de setembro de 2021 Por Julio Cesar Farias

Como DESENHAR LINHA DE DETALHE no Revit?

INTRODUÇÃO:

A linha de detalhe é um componente 2D dentro do Revit que você pode utilizar como uma referência para ferramentas que se utilizem do Croqui dentro do Revit e também para adicionar informações que não necessitem de um volume, não sejam considerados modelos. Por exemplo, para fazer uma abertura em um perfil de parede, você entra em seu croqui e deseja uma geometria dentro de seu perímetro, mas caso queria fazer repetições dessa geometria, só consegue através da ferramenta Copiar pois a ferramenta Matriz não é habilitada quando se desenha dentro do croqui, um dos benefícios da Linha de Detalhe.

CONCLUSÃO:

Essa é a importância da Linha de Detalhe, ela acaba se tornando um coringa para te auxiliar em seu processo de modelagem e deixar seu fluxo de trabalho mais dinâmico. Outro exemplo, que abordamos em nosso curso Revit Básico/Intermediário é utilizar as Linhas de detalhe para criar as linhas de referência dos volumes utilizados no Estudo de Massa.

1.0. Clique na guia Anotar, para entrar na guia referente aos elementos 2D dentro do Revit.

linha-de-detalhe-imagem-1 — Fonte: SpBim

2.0. Vá na Guia “Anotar”

Na guia Anotar, no campo Detalhe, você irá encontrar a ferramenta Linha de Detalhe, que possui o atalho DL (detail line).

linha-de-detalhe-imagem-2. webp — Fonte: SpBIM

3.0. Clique na “Linha de Detalhe”

Ao você clicar na Linha de Detalhe, o Revit automaticamente irá para a guia Modificar | Colocar Linhas de detalhe onde você pode reparar que está na cor verde e pode escolher a ferramenta de linha a ser utilizada. No exemplo a seguir foi selecionada a ferramenta Retângulo.

linha-de-detalhe-imagem-3 . webp — Fonte: SpBim

4.0. Desenhe um retângulo sobre a parede

Agora, com uma parede já modelada, você pode desenhar um retângulo sobre ela, tanto em um corte quanto em uma das elevações para ser a referência da edição de perfil da parede.

linha-de-detalhe-imagem-4 . webp — Fonte: SpBim

5.0. Um outro exemplo seria um piso. Nesse piso da imagem, seu centro possuem uma elevação inferior á de suas bordas (que você pode ver no corte), então as linhas de detalhe, serão utilizadas para adicionar a representação de caimento do piso.

6.0. Utilizando dos passos apresentados anteriormente, você pode fazer as linhas que simbolizam os caimentos do piso, para uma melhor apresentação do projeto.

linha-de-detalhe-imagem-6. webp — Fonte: SpBim

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

TUTORIAIS RECOMENDADOS

Como MODELAR UM TÚNEL no Civil 3D?

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

24 de abril de 202324 de setembro de 2021 Por Julio Cesar Farias

Como CRIAR COTA LINEAR (Temporárias e Permanentes) no Revit?

INTRODUÇÃO:

Após a configuração das Unidades de Projeto, que pode ser vista no tutorial anterior, as cotas que forem criadas a partir de então, seguirão seus padrões. Neste tutorial iremos mostrar como você pode criar as cotas dentro do modelo e também como surgem as cotas temporárias.

CONCLUSÃO:

Dominando a criação das cotas e as mudanças de referências das cotas temporárias, você acelera seu processo de modelagem e tambpem de documentação, utilizando todo o potencial que a ferramenta fornece para você.

COTA TEMPORÁRIA:

1.0. Para ativar as cotas temporárias de um elemento, basta clicar no elemento desejado.

2.0. Você pode reparar que a partir do momento que se clica no objeto, aparecem as cotas temporárias, relativas aos corpos próximos ao elemento clicado.

3.0. Clique na cota temporária

Para alterar as dimensões do elemento, ou sua distância em relação aos demais, basta clicar na cota temporária, alterar seu valor e clicar enter.

4-5. As cotas temporárias permitem a alteração de suas referências, assim possibilitando que você possa editar o posicionamento/dimensão dos componentes, sem necessariamente a criação de uma cota de anotação.

6.0. Por fim, as cotas temporárias fornecem a possibilidade de tornarssem cotas permanentes através do clique na figura abaixo de seu valor.

cotas temporarias e permanentes imagem — Fonte: SpBim

7.0. E assim a cota temporária tornasse uma cota permanente (de anotação).

COTA PERMANENTE:

1.0. Vá na Guia “Anotar”

Para realizar as cotas de anotação (permanentes), você deve entrar na guia anotar, onde se encontram a maioria dos elementos 2D que compõem a documentação de projeto.

2.0. No campo Cota, você encontrará a ferramenta de cota Alinhada, com o atalho DI, onde a cota criada ficará alinhada ao corpo que está sendo cotado.

3.0. Clique na face que deseja iniciar a Cota

Após inciar a ferramenta Cota Alinhada, você deve clicar na face que deseja iniciar a cota. Não é necessário clicar no vértice da extremidade, como é necessário no AutoCad, o Revit entende que a referência para a cota é a face do corpo.

cotas-temporarias-e-permanentes-imagem-11 — Fonte: SpBim

4.0. Após clique na primeira face de referência, basta arrastar o mouse até a face de referência seguinte.

5.0. Clique na segunda face de Referência

Você pode fazer uma cota contínua, após clicar na segunda face de referência, basta continuar arrastando o mouse até a próxima referência, e assim por diante.

6.0. Para finalizar o comando de Cota Alinhada, basta dar um clique em uma região que não possua nenhuma face de referência para a cota.

7.0. Clique no elemento Cotado

Após a finalização do comando cota, caso haja a necessidade de alteração de seus valores, você deve clicar no elemento cotado, assim o Revit irá deixá-las com seus valores em azul assim como as cotas temporárias.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

TUTORIAIS RECOMENDADOS

Como MODELAR UM TÚNEL no Civil 3D?

Como CRIAR BARRAGEM no Civil 3D?

25 de abril de 202322 de setembro de 2021 Por Julio Cesar Farias

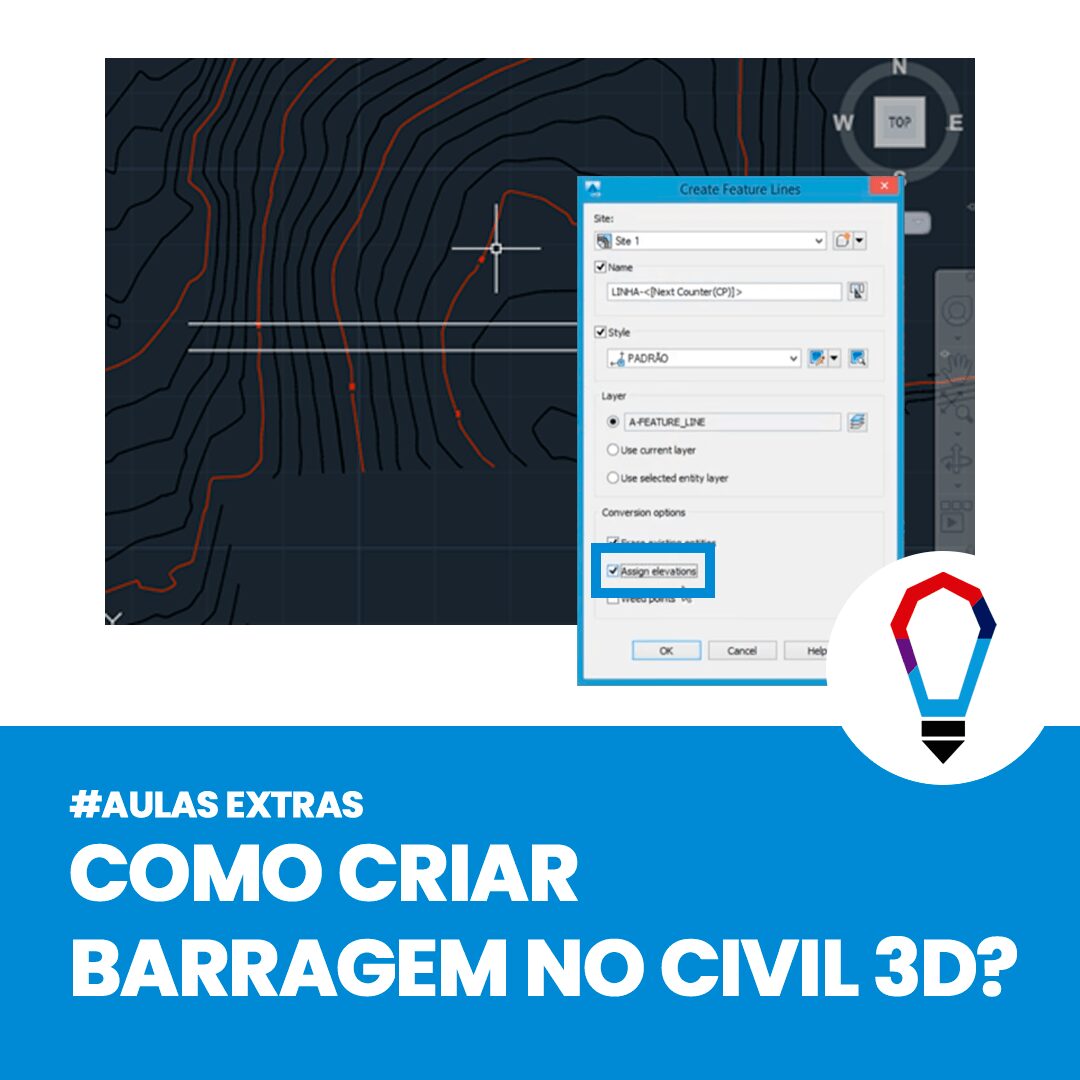

Como CRIAR BARRAGEM no Civil 3D?

O AutoCAD Civil 3D ou Civil 3D é um software com base AutoCAD, que foi desenvolvido pela Autodesk. Ele contém todas as funcionalidades do AutoCAD, o Civil 3D possui ferramentas exclusivas que fornecem ao usuário a possibilidade de desenvolver, com maior facilidade, projetos nas áreas de transportes, SIG, meio ambiente, como análise de bacias hidrográficas e estudos hidráulicos e hidrológicos. Além de oferecer todo o suporte necessário para que o processo de BIM seja aplicado para diversos tipos de projetos de infraestrutura civil. Neste tutorial iremos te mostrar Como CRIAR BARRAGEM no Civil 3D, veja abaixo:

1.0. Vamos criar uma polyline no lugar onde será o dique e daremos offset para criar sua espessura.

2.0. Transforme essas Polylines em Feature Lines

Vamos transformar essas polylines em Feature Lines (Create Feature Lines From Objects). Importante marcar a opção Assign Elevations na criação da feature line.

3.0. Vamos agora na ferramenta Grading e vamos clicar em Grading Creation Tools

4.0. Vamos criar um novo Grading, ela terá as seguintes configurações:

5.0. Agora vamos clicar na ferramenta grading

6.0. Ajuste o nome e marque a opção Volume base surface e dê OK

7.0. Agora é só clicar nas feature lines e ele irá gerar as faces da barragem.

8.0. Crie duas Polylines

Para gerar o preenchimento do patamar superior vamos criar duas polylines fechando a superfície superior, vamos transformar elas em feature lines e vamos gerar um grading com Create Grading Fill.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

TUTORIAIS RECOMENDADOS

Como MODELAR UM TÚNEL no Civil 3D?

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

22 de setembro de 2021 Por Julio Cesar Farias

como modelar plato com inclinacao variavel no civil d

Como MODELAR PLATÔ COM INCLINAÇÃO VARIÁVEL no Civil 3D?

Antes de começar tenha já configurado no Civil 3D a sua superfície natural e Feature Line delimitando a área de projeto.

1.0. Crie uma nova superfície para o platô

Primeira coisa a se fazer é criar uma nova superfície para o platô. Em Grading na aba home, clique em Create Grading Group

modelagem de plato com inclinacao variavel imagem — Fonte: SpBIM

2.0. Renomeie como preferir e selecione a opção de Volume base surface

3.0. Vá em Grading

Por enquanto essa superfície não está linkada a nada, agora vamos em Grading novamente e vamos clicar em Grading Creation Tool

4.0. Crie uma nova configuração de Grading

Vamos criar uma nova configuração de Grading, as definições serão definidas de acordo com o projeto trabalhado. Esta fase será basicamente testando a configuração mais adequada para a situação do projeto.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

TUTORIAIS RECOMENDADOS

Como CRIAR GRUPOS no SketchUp?

Como MODELAR UM TÚNEL no Civil 3D?

25 de abril de 202322 de setembro de 2021 Por Julio Cesar Farias

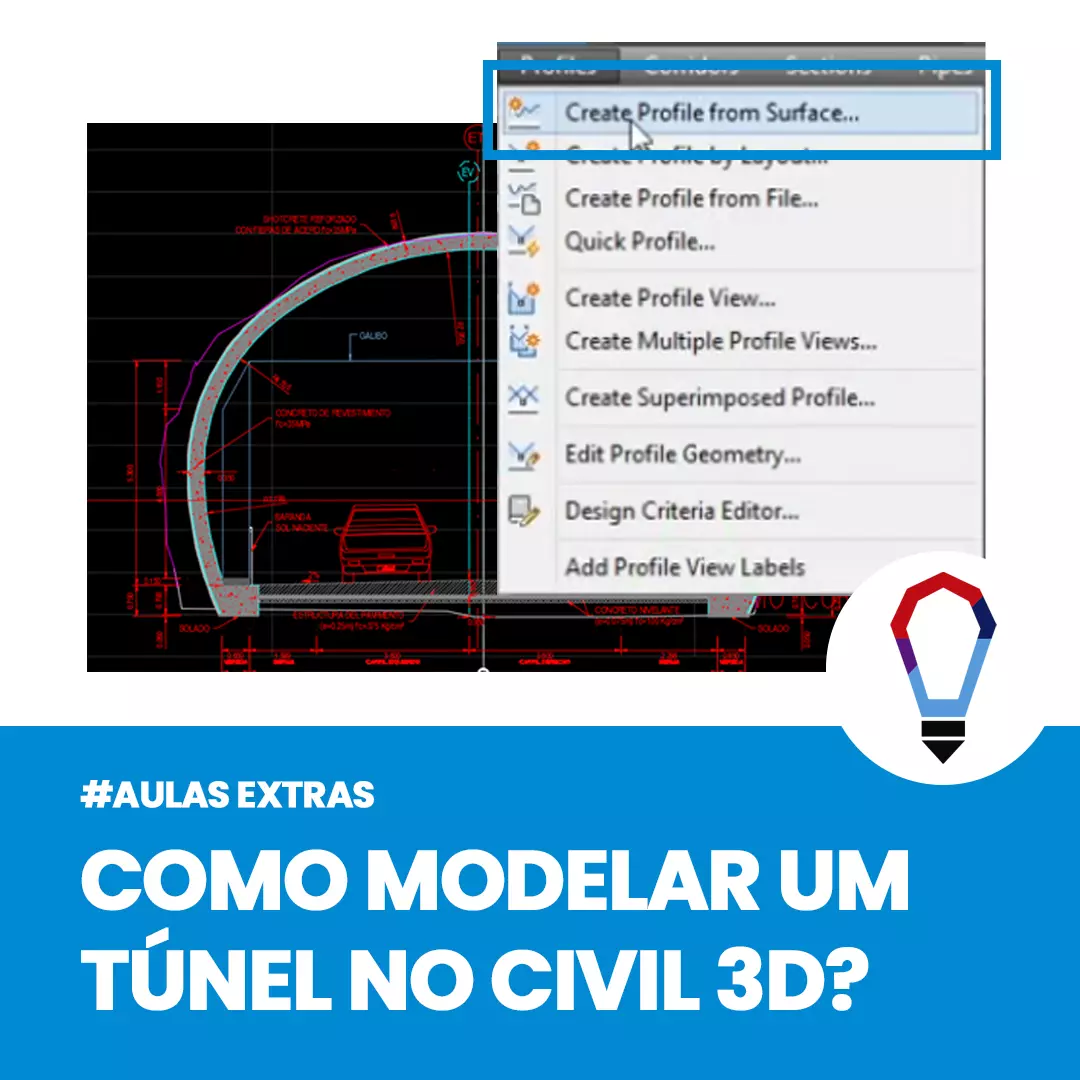

Como MODELAR UM TÚNEL no Civil 3D?

Nesse tutorial vamos falar sobre a criação de assembly de túnel no Civil 3D

1.0. Trace o perfil do terreno para depois definir o caminho do greide.

Vamos primeiramente traçar o perfil do nosso terreno para depois definir o caminho do greide.

O perfil pode ser feito em Create Profile from Surface na aba Profile (confira o tutorial “Como CRIAR PERFIS LONGITUDINAIS no Civil 3D?”) e o greide é criado em Create Profile by Layout na aba Profile (confira o tutorial Como CRIAR GREIDE DAS RUAS DO LOTEAMENTO no Civil 3D?).

Nas próximas etapas vamos trabalhar na sessão do túnel, na internet existem vários modelos de sessão de túnel em formato CAD que podem ser facilmente baixadas. A imagem abaixo ilustra uma das mais comuns.

2.0. Ajuste o perfil do túnel

Vamos ajustar o perfil do túnel para que possamos trabalhar nele com o assembly. O nível de detalhe do túnel irá variar de acordo com a necessidade. Vamos dividir o túnel como na imagem abaixo e traçar uma linha que será o eixo para o assembly.

3.0. Crie uma assembly e posicione

Vamos criar agora uma assembly e posicioná-la no eixo traçado anteriormente, depois de posicionado, poderemos apagar a linha de referência.

4.0. Abra a paleta de Sub Assemblies

Vamos abrir a paleta de sub assemblies e começar a montar o túnel. Primeiramente colocando a pista.

5.0. Posicione a Assembly no Eixo

6.0. Crie uma guia e se necessário adicione uma calçada também.

7.0. Ajuste a sessão da maneira que for necessário para antes de a espelharmos.

8.0. Na aba home, clique Create Design e depois em Create Subassembly from Polyline

9.0. Selecione todas as partes da sessão

Agora vamos selecionar todas as partes da sessão criar assemblies de cada uma delas. Primeiro vamos criar uma chamada Parede Superior Interna.

10.0. Vamos fazer os mesmos passos para a Parede Inferior Interna e para as Paredes Externas. Caso tenha um teto faça o teto também.

11.0. Agora vamos criar os códigos de cada parte das subassemblies, para isso vamos clicar em uma subassembly e em seguida vamos clicar em Add Code

12.0. Ao clicar em Add Code

Ao clicar em Add Code o Civil 3D irá pedir um código, sugerimos que no caso da parede interna superior você coloque PSI01 para a primeira parte da parede, e PSI 02 para a segunda parte e assim por diante.

13.0. Repita esse processo com todas as subassemblies

14.0. Clique com o botão direito em cima de uma das Sub Assemblies e clique em Sub Assemblies Properties

15.0. Vá até aba Codes

Vá até aba Codes, em Links você conseguirá ver todos os links criados. Em Code set style crie um novo estilo e nomeie para TÚNEL.

16.0. Clique em Import Codes na parte inferior da janela e selecione todo desenho que já está feito.

17.0. Altere cada uma das subassemblies criadas e altere seu Code set style para o que criamos agora (TÚNEL)

18.0. Conecte as Asssemblies entre si

Agora vamos conectar as asssemblies entre si, para isso vamos clicar em Add to Assembly e clicar no subassemblie mais próximo. Caso ao clicar a polyline saia do lugar durante esse processo, clique em Modify Origin e clique na extremidade da polyline que deslocou.

19.0. Selecione todas as subassemblies e clique em Mirror

20.0. Adicione o túnel criado ao Alinhamento

Agora já temos a sessão do túnel completa. Vamos adicionar o túnel criado ao alinhamento feito anteriormente. Para isso vamos até Create Corridor na aba Corridor e nomeie como TÚNEL (consulte tutorial Como CRIAR CORREDORES do VIÁRIO do LOTEAMENTO no Civil 3D?).

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D?

TUTORIAIS RECOMENDADOS

Como criar INTERSEÇÕES de um LOTEAMENTO no Civil 3D?

Como criar ELEVAÇÕES e SUPERFÍCIES das QUADRAS do LOTE no Civil 3D?

24 de janeiro de 202322 de setembro de 2021 Por Julio Cesar Farias

Como criar elevações e superficies das quadras do lote no civil 3d

Como criar ELEVAÇÕES e SUPERFÍCIES das QUADRAS do LOTE no Civil 3D?

1.0. Clique na quadra que será elevada e clique em Edit Elevation (Editar Elevação) na aba Parcel Segment e depois clique em Insert Elevation Point (Inserir Ponto de Elevação).

elevacao-e-superficie-das-quadras-civil-3d — FONTE: SPBIM

2.0. No teclado clique na tecla “I” e depois digite 10 para criar um ponto a cada 10 metros.

3.0. Na janela que abrirá clique em Elevations From Surfave (Elevações a partir Superfície)

elevacao-e-superficie-das-quadras-civil-3d-imagem-2 — Fonte: SPBIM

4.0. Clique no quadrado verde do lado de “TOPOGRAFIA EXSTENTE” e selecione todas as superfícies que foram criadas na instrução anterior em cima do viário e nas interseções dos viários. Repita esse processo para todas outras superfícies das outras quadras.

elevacao-e-superficie-das-quadras-civil-3d-imagem-3 — Fonte: SPBIM

5.0. Para criar a superfície da quadra, clique com o botão direito em Surface (Superfície), na ToolSpace, e em seguida clique em Create Surface (Criar Superfície).

6.0. Renomeei ela para Quadra 1 e em Style (Estilo) escolha Triângulos e Ponto e dê OK

elevacao-e-superficie-das-quadras-civil-3d-imagem-4 — Fonte: SPBIM

7.0. Encontre ela na lista de Surfaces (Superfícies) e em Definition (Definição) clique com o botão direito em Breakline (Linhas Obrigatórias) e clique em Add (Adicionar).

elevacao-e-superficie-das-quadras-civil-3d-imagem-5 — Fonte: SPBIM

8.0. Em descrição escreva a quadra que está trabalhando (Quadra 01) e dê OK. Repita esse mesmo processo em todas as quadras.

elevacao-e-superficie-das-quadras-civil-3d-imagem-6 — Fonte: SPBIM

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS

Como DISTRIBUIR LOTES AUTOMATICAMENTE no Civil 3D?

TUTORIAIS RECOMENDADOS

Como CRIAR GRUPOS no SketchUp?

Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D?

12 de dezembro de 202222 de setembro de 2021 Por Julio Cesar Farias

Como criar SUPERFÍCIES de PROJETO do VIÁRIO no Civil 3D?

1.0. Clique com o botão direito em cima de uma das vias e então clique em propriedades do corredor.

2.0. Na Aba Surfaces (Superfícies), clique no botão especificado abaixo para criar a superfície desse corredor.

Como criar superfícies de projeto do viário no CIVIL 3D — Fonte: SPBIM

3.0. Em Specify Code (Especificar Código) escolha DATUM e clique no botão de mais (+) do lado. Em Add as Breakline (Adicionar como Linha Obrigatória) clique no check que está vazio para ativa-lo.

4.0. Em Overhang Correct (Corredor de Saliência) escolha Bottom Links (Links Inferiores).

5.0. Em Boundaries (Limites) clique com o botão direito em cima da rua que está sendo trabalhada e clique em Corridor Extents as outer Boundary (Extensão de corredores como limite externo) e dê OK.

Gostou conteúdo? Assine a nossa NEWSLETTER para ser avisado sempre que sair um novo tutorial!

Curta nossa página no FACEBOOK e siga a gente no INSTAGRAM para ficar por dentro de todas as nossas novidades ?

ARTIGOS RECOMENDADOS
